Рабочие технологии для беспроводной зарядки портативных устройств
Беспроводное электричество. История вопроса.
В 1996 г. инженер Рой Кюэннен бился над решением одной проблемы: как сделать так, чтобы бытовой фильтр для очистки воды производства компании Amway Corp. не ломался? Фильтр убивал бактерии с помощью ультрафиолетовой лампы, но для этого ее нужно было погружать в воду. Провода, питавшие лампу электричеством, ржавели. Тогда у инженера Кюэннена возникла сумасшедшая идея: убрать провода и питать лампу дистанционно — с помощью магнитной катушки.
Пока Кюэннен мучился с водяным фильтром, беспроводная революция уже шла полным ходом — начавшись в 90-х, она подарила нам сотовый телефон, Bluetooth и Wi-Fi, но только в последние годы стала охватывать область электропитания. Несколько компаний сейчас ищут способы подавать электроэнергию в мобильные телефоны, КПК, лэптопы и другие гаджеты напрямую, без необходимости включать их в сеть.
Первые подобные продукты уже вышли на рынок — например, зарядный «коврик» для телефона Motorola Razr, разработанный компанией WildCharge. Он не расходует много энергии, так как входит в непосредственный контакт с самим телефоном. Впрочем, изначальной идее Кюэннена — заряжать устройства дистанционно — это не соответствует. Спустя 12 лет после своего опыта с фильтром для очистки воды он готов внедрить в повседневную жизнь технологию по-настоящему бесконтактной зарядки.
Кюэннен использовал старую идею передачи энергии посредством магнитного поля, озвученную еще Фарадеем и Теслой. Ток, проходящий через проволочную спираль, создает электромагнитное поле; под воздействием этого поля в другой спирали, расположенной поблизости, тоже возникает ток. Компания Fulton Innovation, одним из основателей которой является Кюэннен, уже в этом году может выпустить на рынок устройство, которое заряжает различные гаджеты с помощью магнитной катушки, спрятанной под рабочим столом или другой поверхностью, — оно передает электроэнергию во вторую, более маленькую катушку внутри заряжаемого устройства.
Электрический стол eCoupled для зарядки мобильных устройств.
Фирма назвала эту технологию eCoupled и защитила ее десятками патентов. Что же в ней нового? Ведь уже выпускаются электробритвы и зубные щетки, подзаряжаемые с помощью электромагнитной индукции. Как объясняют разработчики, им впервые удалось создать систему автоматической настройки зарядного устройства на параметры заряжаемого. Дело в том, что все ныне выпускаемые «магнитные» приборы тесно сопряжены с зарядным устройством (базой, куда их ставят на ночь).
У каждого такого аппарата своя, индивидуальная, зарядка; к тому же малейшее отклонение в расположении устройств — и процесс пополнения аккумуляторов почти затухает. eCoupled же способен заряжать любые аппараты, оснащенные бортовым «принимающим» устройством, а заряжаемый прибор можно вполне свободно перемещать относительно источника. Если заряжаемое устройство находится в нескольких сантиметрах от «точки» eCoupled, «в воздухе» теряется всего 2% электроэнергии; но на большем расстоянии, конечно, потери растут.
Как считают в Fulton, технология eCoupled позволит создавать удобные хот-споты — достаточно разместить передатчик под столом, и свою порцию питания будут получать лежащие на его поверхности телефон, компьютер, плеер и т. д. Прощайте провода и блоки питания, которые вечно теряешь.
«Так можно будет заряжать в будущем и автомобиль [с электрическим приводом]», — говорит Дейв Баарман, директор Fulton по передовым технологиям. Недавно на выставке в Лас-Вегасе Баарман демонстрировал, как можно питать разные устройства через пластик и воду. Самой эффектной демонстрацией стало приготовление стейка на электрогриле, который не имел проводов. Многих впечатлили перспективы технологии еще до выставки — сейчас среди партнеров Fulton Innovation такие гиганты, как Bosch, Motorola и Lenovo. Они разрабатывают устройства, совместимые с eCoupled, — пока для того, чтобы эта технология работала, к телефону или плееру нужно подключить специальный адаптер. Но скоро они будут встроенными.
Беспроводная рождественская елка от Powercast
У Fulton есть конкуренты, использующие другие технологии. Например, компания Powercast выпускает искусственную рождественскую елку, украшенную беспроводными светодиодами. В стволе дерева — радиопередатчик, посылающий высокочастотные сигналы во всех направлениях. Уходящая в эфир энергия заставляет диоды светиться. За год Powercast продала около 500 таких деревьев по $395 каждое.
Энергия радиоволн для питания портативных устройств.
Ученые из американской компании Ambient Micro, о разработках которой Newsweek писал два года назад, пошли еще дальше: они предложили использовать дармовую энергию радиоволн, которых в окружающем пространстве предостаточно. «Есть плохая новость — портативный компьютер “прокормить” пока невозможно. Но есть и хорошая: количество энергии, которое требуется для питания различных электронных устройств, уменьшается очень быстро. То, что еще вчера требовало нескольких ватт, сегодня работает от милливатт, а завтра — от микроватт», — говорил Newsweek президент компании Скотт Викер.
Предполагалось, что прибор Ambient Micro, «высасывающий» дармовую энергию из радиоволн, поступит в продажу в этом году по цене в $1 и сможет питать охранные датчики или радиометки. Сейчас Скотт Викер признается, что эти планы оказались слишком оптимистичными. «Нам до сих пор не удалось создать устройство, которое заинтересовало бы инвесторов», — говорит он. Викер, кстати, не считает Fulton Innovation конкурентом: «Эффективность их устройства выше, но ведь им нужно потратить электроэнергию на создание магнитного поля, а мы улавливаем энергию из воздуха».
Марин Сольячич из Массачусетского технологического института экспериментально доказал, что технологиям Ambient Micro и Fulton Innovation есть куда развиваться: ученый, используя принцип магнитной резонансной связи, смог в прошлом году зажечь лампочку, расположенную в двух метрах от передатчика. Сольячич уверен: скоро беспроводная электроэнергия будет питать куда более серьезные приборы — тостеры, печи, ПК и пылесосы.
Но предстоит трудный выбор: между комфортом и экономией энергии. Чем больше расстояние между источником энергии и устройством, тем больше энергии теряется в процессе передачи. «Мощность источников волн может быть разной, — говорит профессор Университета Колорадо Зоя Попович. — Можно использовать магнитное поле или радиоволны. Но эффективность подзарядки зависит от расстояния, на котором находятся устройства». Например, при замене розеток и проводов магнитными катушками придется смириться с тем, что как минимум 50% электроэнергии будет уходить в никуда. Это, безусловно, выгодный обмен, если речь идет об электронном стимуляторе сердца, потребляющем минимум электричества. Но питание тостера или телевизора может обойтись слишком дорого. Впрочем, все чаще удобство при эксплуатации — главный фактор, от которого зависит успех или провал продукта.
Альтернативный вариант беспроводного зарядного устройства — беспроводное устройство WildCharge, которое заряжает гаджеты через их поверхность.
Продукт компании WildCharge выиграл премию лучшей инновации CES 2008 в категории портативного электропитания. А в прошлом месяце устройство получило награду TIME Magazine в номинации лучшего изобретения 2007 года.
Компания Wildcharge была организована в 2005 году для продвижения уникальной, теперь уже запатентованной технологии беспроводной передачи электроэнергии. С помощью такого чудо-коврика можно забыть о зарядниках для сотовых телефонов, музыкальных и видеоплееров и даже ноутбуков. Один нюанс — все эти устройства должны быть снабжены специальным адаптером.
Чудо-коврик WildCharger
Зарядник под названием WildCharger представляет собой горизонтальную подложку с полосками контактов и предназначен для подпитки всевозможных гаджетов: мобильных телефонов, плееров и т.д. Каждое из заряжаемых устройств должно быть оснащено специальным адаптером. Когда пользователь кладет телефон на подложку зарядника, контакты адаптера соприкасаются с его поверхностью, образуя замкнутую электрическую цепь. Адаптер можно приобрести отдельно, но добавить соответствующую функцию в гаджет можно и в процессе производства.
При этом обеспечивается 100-процентная передача энергии без возникновения вредных магнитных полей. По словам официальных представителей WildCharge, над разработкой устройства инженеры трудились с 2001 года. Подложка может заряжать до пяти гаджетов одновременно. В настоящий момент зарядник поддерживает телефоны Motorola RAZR, продаваемые некоторыми операторами. В течение ближайших месяцев число поддерживаемых гаджетов планируется увеличить и включить iPod Nano и iPhone.
Купить WildCharger можно на сайте производителя по цене 60 долларов. Разработкой подобных зарядников занимаются и другие компании. Так, в конце прошлого года Belkin представил концепт Pitstop, позволяющий заряжать устройства без проводов. Основа его работы заключалась в использовании колец индуктивности.
Список литературы
www.sunhome.ru/, www.podrobnosti.com.ua/
www.ronl.ru
Рабочие технологии для беспроводной зарядки портативных устройств - Реферат
Рабочие технологии для беспроводной зарядки портативных устройств Беспроводное электричество. История вопроса.
В 1996 г. инженер Рой Кюэннен бился над решением одной проблемы: как сделать так, чтобы бытовой фильтр для очистки воды производства компании Amway Corp. не ломался? Фильтр убивал бактерии с помощью ультрафиолетовой лампы, но для этого ее нужно было погружать в воду. Провода, питавшие лампу электричеством, ржавели. Тогда у инженера Кюэннена возникла сумасшедшая идея: убрать провода и питать лампу дистанционно - с помощью магнитной катушки.
Пока Кюэннен мучился с водяным фильтром, беспроводная революция уже шла полным ходом - начавшись в 90-х, она подарила нам сотовый телефон, Bluetooth и Wi-Fi, но только в последние годы стала охватывать область электропитания. Несколько компаний сейчас ищут способы подавать электроэнергию в мобильные телефоны, КПК, лэптопы и другие гаджеты напрямую, без необходимости включать их в сеть.
Первые подобные продукты уже вышли на рынок - например, зарядный «коврик» для телефона Motorola Razr, разработанный компанией WildCharge. Он не расходует много энергии, так как входит в непосредственный контакт с самим телефоном. Впрочем, изначальной идее Кюэннена - заряжать устройства дистанционно - это не соответствует. Спустя 12 лет после своего опыта с фильтром для очистки воды он готов внедрить в повседневную жизнь технологию по-настоящему бесконтактной зарядки.
Кюэннен использовал старую идею передачи энергии посредством магнитного поля, озвученную еще Фарадеем и Теслой. Ток, проходящий через проволочную спираль, создает электромагнитное поле; под воздействием этого поля в другой спирали, расположенной поблизости, тоже возникает ток. Компания Fulton Innovation, одним из основателей которой является Кюэннен, уже в этом году может выпустить на рынок устройство, которое заряжает различные гаджеты с помощью магнитной катушки, спрятанной под рабочим столом или другой поверхностью, - оно передает электроэнергию во вторую, более маленькую катушку внутри заряжаемого устройства.
Электрический стол eCoupled для зарядки мобильных устройств.
Фирма назвала эту технологию eCoupled и защитила ее десятками патентов. Что же в ней нового? Ведь уже выпускаются электробритвы и зубные щетки, подзаряжаемые с помощью электромагнитной индукции. Как объясняют разработчики, им впервые удалось создать систему автоматической настройки зарядного устройства на параметры заряжаемого. Дело в том, что все ныне выпускаемые «магнитные» приборы тесно сопряжены с зарядным устройством (базой, куда их ставят на ночь).
У каждого такого аппарата своя, индивидуальная, зарядка; к тому же малейшее отклонение в расположении устройств - и процесс пополнения аккумуляторов почти затухает. eCoupled же способен заряжать любые аппараты, оснащенные бортовым «принимающим» устройством, а заряжаемый прибор можно вполне свободно перемещать относительно источника. Если заряжаемое устройство находится в нескольких сантиметрах от «точки» eCoupled, «в воздухе» теряется всего 2% электроэнергии; но на большем расстоянии, конечно, потери растут.
Как считают в Fulton, технология eCoupled позволит создавать удобные хот-споты - достаточно разместить передатчик под столом, и свою порцию питания будут получать лежащие на его поверхности телефон, компьютер, плеер и т. д. Прощайте провода и блоки питания, которые вечно теряешь.
«Так можно будет заряжать в будущем и автомобиль [с электрическим приводом]», - говорит Дейв Баарман, директор Fulton по передовым технологиям. Недавно на выставке в Лас-Вегасе Баарман демонстрировал, как можно питать разные устройства через пластик и воду. Самой эффектной демонстрацией стало приготовление стейка на электрогриле, который не имел проводов. Многих впечатлили перспективы технологии еще до выставки - сейчас среди партнеров Fulton Innovation такие гиганты, как Bosch, Motorola и Lenovo. Они разрабатывают устройства, совместимые с eCoupled, - пока для того, чтобы эта технология работала, к телефону или плееру нужно подключить специальный адаптер. Но скоро они будут встроенными.
Беспроводная рождественская елка от Powercast
У Fulton есть конкуренты, использующие другие технологии. Например, компания Powercast выпускает искусственную рождественскую елку, украшенную беспроводными светодиодами. В стволе дерева - радиопередатчик, посылающий высокочастотные сигналы во всех направлениях. Уходящая в эфир энергия заставляет диоды светиться. За год Powercast продала около 500 таких деревьев по $395 каждое.
Энергия радиоволн для питания портативных устройств.
/p> Ученые из американской компании Ambient Micro, о разработках которой Newsweek писал два года назад, пошли еще дальше: они предложили использовать дармовую энергию радиоволн, которых в окружающем пространстве предостаточно. «Есть плохая новость - портативный компьютер “прокормить” пока невозможно. Но есть и хорошая: количество энергии, которое требуется для питания различных электронных устройств, уменьшается очень быстро. То, что еще вчера требовало нескольких ватт, сегодня работает от милливатт, а завтра - от микроватт», - говорил Newsweek президент компании Скотт Викер.
Предполагалось, что прибор Ambient Micro, «высасывающий» дармовую энергию из радиоволн, поступит в продажу в этом году по цене в $1 и сможет питать охранные датчики или радиометки. Сейчас Скотт Викер признается, что эти планы оказались слишком оптимистичными. «Нам до сих пор не удалось создать устройство, которое заинтересовало бы инвесторов», - говорит он. Викер, кстати, не считает Fulton Innovation конкурентом: «Эффективность их устройства выше, но ведь им нужно потратить электроэнергию на создание магнитного поля, а мы улавливаем энергию из воздуха».
Марин Сольячич из Массачусетского технологического института экспериментально доказал, что технологиям Ambient Micro и Fulton Innovation есть куда развиваться: ученый, используя принцип магнитной резонансной связи, смог в прошлом году зажечь лампочку, расположенную в двух метрах от передатчика. Сольячич уверен: скоро беспроводная электроэнергия будет питать куда более серьезные приборы - тостеры, печи, ПК и пылесосы.
Но предстоит трудный выбор: между комфортом и экономией энергии. Чем больше расстояние между источником энергии и устройством, тем больше энергии теряется в процессе передачи. «Мощность источников волн может быть разной, - говорит профессор Университета Колорадо Зоя Попович. - Можно использовать магнитное поле или радиоволны. Но эффективность подзарядки зависит от расстояния, на котором находятся устройства». Например, при замене розеток и проводов магнитными катушками придется смириться с тем, что как минимум 50% электроэнергии будет уходить в никуда. Это, безусловно, выгодный обмен, если речь идет об электронном стимуляторе сердца, потребляющем минимум электричества. Но питание тостера или телевизора может обойтись слишком дорого. Впрочем, все чаще удобство при эксплуатации - главный фактор, от которого зависит успех или провал продукта.
Альтернативный вариант беспроводного зарядного устройства - беспроводное устройство WildCharge, которое заряжает гаджеты через их поверхность.
Продукт компании WildCharge выиграл премию лучшей инновации CES 2008 в категории портативного электропитания. А в прошлом месяце устройство получило награду TIME Magazine в номинации лучшего изобретения 2007 года.
Компания Wildcharge была организована в 2005 году для продвижения уникальной, теперь уже запатентованной технологии беспроводной передачи электроэнергии. С помощью такого чудо-коврика можно забыть о зарядниках для сотовых телефонов, музыкальных и видеоплееров и даже ноутбуков. Один нюанс - все эти устройства должны быть снабжены специальным адаптером.
Чудо-коврик WildCharger
Зарядник под названием WildCharger представляет собой горизонтальную подложку с полосками контактов и предназначен для подпитки всевозможных гаджетов: мобильных телефонов, плееров и т.д. Каждое из заряжаемых устройств должно быть оснащено специальным адаптером. Когда пользователь кладет телефон на подложку зарядника, контакты адаптера соприкасаются с его поверхностью, образуя замкнутую электрическую цепь. Адаптер можно приобрести отдельно, но добавить соответствующую функцию в гаджет можно и в процессе производства.
При этом обеспечивается 100-процентная передача энергии без возникновения вредных магнитных полей. По словам официальных представителей WildCharge, над разработкой устройства инженеры трудились с 2001 года. Подложка может заряжать до пяти гаджетов одновременно. В настоящий момент зарядник поддерживает телефоны Motorola RAZR, продаваемые некоторыми операторами. В течение ближайших месяцев число поддерживаемых гаджетов планируется увеличить и включить iPod Nano и iPhone.
Купить WildCharger можно на сайте производителя по цене 60 долларов. Разработкой подобных зарядников занимаются и другие компании. Так, в конце прошлого года Belkin представил концепт Pitstop, позволяющий заряжать устройства без проводов. Основа его работы заключалась в использовании колец индуктивности.
Список литературы
http://www.sunhome.ru/, http://www.podrobnosti.com.ua/
www.litsoch.ru
Рабочие технологии для беспроводной зарядки портативных устройств
Беспроводное электричество. История вопроса.
В 1996 г. инженер Рой Кюэннен бился над решением одной проблемы: как сделать так, чтобы бытовой фильтр для очистки воды производства компании Amway Corp. не ломался? Фильтр убивал бактерии с помощью ультрафиолетовой лампы, но для этого ее нужно было погружать в воду. Провода, питавшие лампу электричеством, ржавели. Тогда у инженера Кюэннена возникла сумасшедшая идея: убрать провода и питать лампу дистанционно - с помощью магнитной катушки.
Пока Кюэннен мучился с водяным фильтром, беспроводная революция уже шла полным ходом - начавшись в 90-х, она подарила нам сотовый телефон, Bluetooth и Wi-Fi, но только в последние годы стала охватывать область электропитания. Несколько компаний сейчас ищут способы подавать электроэнергию в мобильные телефоны, КПК, лэптопы и другие гаджеты напрямую, без необходимости включать их в сеть.
Первые подобные продукты уже вышли на рынок - например, зарядный «коврик» для телефона Motorola Razr, разработанный компанией WildCharge. Он не расходует много энергии, так как входит в непосредственный контакт с самим телефоном. Впрочем, изначальной идее Кюэннена - заряжать устройства дистанционно - это не соответствует. Спустя 12 лет после своего опыта с фильтром для очистки воды он готов внедрить в повседневную жизнь технологию по-настоящему бесконтактной зарядки.
Кюэннен использовал старую идею передачи энергии посредством магнитного поля, озвученную еще Фарадеем и Теслой. Ток, проходящий через проволочную спираль, создает электромагнитное поле; под воздействием этого поля в другой спирали, расположенной поблизости, тоже возникает ток. Компания Fulton Innovation, одним из основателей которой является Кюэннен, уже в этом году может выпустить на рынок устройство, которое заряжает различные гаджеты с помощью магнитной катушки, спрятанной под рабочим столом или другой поверхностью, - оно передает электроэнергию во вторую, более маленькую катушку внутри заряжаемого устройства.
Электрический стол eCoupled для зарядки мобильных устройств.
Фирма назвала эту технологию eCoupled и защитила ее десятками патентов. Что же в ней нового? Ведь уже выпускаются электробритвы и зубные щетки, подзаряжаемые с помощью электромагнитной индукции. Как объясняют разработчики, им впервые удалось создать систему автоматической настройки зарядного устройства на параметры заряжаемого. Дело в том, что все ныне выпускаемые «магнитные» приборы тесно сопряжены с зарядным устройством (базой, куда их ставят на ночь).
У каждого такого аппарата своя, индивидуальная, зарядка; к тому же малейшее отклонение в расположении устройств - и процесс пополнения аккумуляторов почти затухает. eCoupled же способен заряжать любые аппараты, оснащенные бортовым «принимающим» устройством, а заряжаемый прибор можно вполне свободно перемещать относительно источника. Если заряжаемое устройство находится в нескольких сантиметрах от «точки» eCoupled, «в воздухе» теряется всего 2% электроэнергии; но на большем расстоянии, конечно, потери растут.
Как считают в Fulton, технология eCoupled позволит создавать удобные хот-споты - достаточно разместить передатчик под столом, и свою порцию питания будут получать лежащие на его поверхности телефон, компьютер, плеер и т. д. Прощайте провода и блоки питания, которые вечно теряешь.
«Так можно будет заряжать в будущем и автомобиль [с электрическим приводом]», - говорит Дейв Баарман, директор Fulton по передовым технологиям. Недавно на выставке в Лас-Вегасе Баарман демонстрировал, как можно питать разные устройства через пластик и воду. Самой эффектной демонстрацией стало приготовление стейка на электрогриле, который не имел проводов. Многих впечатлили перспективы технологии еще до выставки - сейчас среди партнеров Fulton Innovation такие гиганты, как Bosch, Motorola и Lenovo. Они разрабатывают устройства, совместимые с eCoupled, - пока для того, чтобы эта технология работала, к телефону или плееру нужно подключить специальный адаптер. Но скоро они будут встроенными.
Беспроводная рождественская елка от Powercast
У Fulton есть конкуренты, использующие другие технологии. Например, компания Powercast выпускает искусственную рождественскую елку, украшенную беспроводными светодиодами. В стволе дерева - радиопередатчик, посылающий высокочастотные сигналы во всех направлениях. Уходящая в эфир энергия заставляет диоды светиться. За год Powercast продала около 500 таких деревьев по $395 каждое.
Энергия радиоволн для питания портативных устройств.
Ученые из американской компании Ambient Micro, о разработках которой Newsweek писал два года назад, пошли еще дальше: они предложили использовать дармовую энергию радиоволн, которых в окружающем пространстве предостаточно. «Есть плохая новость - портативный компьютер “прокормить” пока невозможно. Но есть и хорошая: количество энергии, которое требуется для питания различных электронных устройств, уменьшается очень быстро. То, что еще вчера требовало нескольких ватт, сегодня работает от милливатт, а завтра - от микроватт», - говорил Newsweek президент компании Скотт Викер.
Предполагалось, что прибор Ambient Micro, «высасывающий» дармовую энергию из радиоволн, поступит в продажу в этом году по цене в $1 и сможет питать охранные датчики или радиометки. Сейчас Скотт Викер признается, что эти планы оказались слишком оптимистичными. «Нам до сих пор не удалось создать устройство, которое заинтересовало бы инвесторов», - говорит он. Викер, кстати, не считает Fulton Innovation конкурентом: «Эффективность их устройства выше, но ведь им нужно потратить электроэнергию на создание магнитного поля, а мы улавливаем энергию из воздуха».
Марин Сольячич из Массачусетского технологического института экспериментально доказал, что технологиям Ambient Micro и Fulton Innovation есть куда развиваться: ученый, используя принцип магнитной резонансной связи, смог в прошлом году зажечь лампочку, расположенную в двух метрах от передатчика. Сольячич уверен: скоро беспроводная электроэнергия будет питать куда более серьезные приборы - тостеры, печи, ПК и пылесосы.
Но предстоит трудный выбор: между комфортом и экономией энергии. Чем больше расстояние между источником энергии и устройством, тем больше энергии теряется в процессе передачи. «Мощность источников волн может быть разной, - говорит профессор Университета Колорадо Зоя Попович. - Можно использовать магнитное поле или радиоволны. Но эффективность подзарядки зависит от расстояния, на котором находятся устройства». Например, при замене розеток и проводов магнитными катушками придется смириться с тем, что как минимум 50% электроэнергии будет уходить в никуда. Это, безусловно, выгодный обмен, если речь идет об электронном стимуляторе сердца, потребляющем минимум электричества. Но питание тостера или телевизора может обойтись слишком дорого. Впрочем, все чаще удобство при эксплуатации - главный фактор, от которого зависит успех или провал продукта.
Альтернативный вариант беспроводного зарядного устройства - беспроводное устройство WildCharge, которое заряжает гаджеты через их поверхность.
Продукт компании WildCharge выиграл премию лучшей инновации CES 2008 в категории портативного электропитания. А в прошлом месяце устройство получило награду TIME Magazine в номинации лучшего изобретения 2007 года.
Компания Wildcharge была организована в 2005 году для продвижения уникальной, теперь уже запатентованной технологии беспроводной передачи электроэнергии. С помощью такого чудо-коврика можно забыть о зарядниках для сотовых телефонов, музыкальных и видеоплееров и даже ноутбуков. Один нюанс - все эти устройства должны быть снабжены специальным адаптером.
Чудо-коврик WildCharger
Зарядник под названием WildCharger представляет собой горизонтальную подложку с полосками контактов и предназначен для подпитки всевозможных гаджетов: мобильных телефонов, плееров и т.д. Каждое из заряжаемых устройств должно быть оснащено специальным адаптером. Когда пользователь кладет телефон на подложку зарядника, контакты адаптера соприкасаются с его поверхностью, образуя замкнутую электрическую цепь. Адаптер можно приобрести отдельно, но добавить соответствующую функцию в гаджет можно и в процессе производства.
При этом обеспечивается 100-процентная передача энергии без возникновения вредных магнитных полей. По словам официальных представителей WildCharge, над разработкой устройства инженеры трудились с 2001 года. Подложка может заряжать до пяти гаджетов одновременно. В настоящий момент зарядник поддерживает телефоны Motorola RAZR, продаваемые некоторыми операторами. В течение ближайших месяцев число поддерживаемых гаджетов планируется увеличить и включить iPod Nano и iPhone.
Купить WildCharger можно на сайте производителя по цене 60 долларов. Разработкой подобных зарядников занимаются и другие компании. Так, в конце прошлого года Belkin представил концепт Pitstop, позволяющий заряжать устройства без проводов. Основа его работы заключалась в использовании колец индуктивности.
Список литературы
http://www.sunhome.ru/, http://www.podrobnosti.com.ua/
superbotanik.net
Как работает беспроводная зарядка: технология и принцип
Современные технологии, особенно в сфере электроники, развиваются очень быстро.То, что казалось ещё несколько лет назад чем-то фантастическим, в наше время приобретает весьма реальные очертания. Известная мебельная компания IKEA уже примерно год продаёт мебель, в которой есть встроенные панели для подзарядки телефона. С каждым днём беспроводная передача электричества становится всё реальнее и всё проще в использовании. И всё больше людей желают иметь беспроводное зарядное устройство, так как оно способно значительно облегчить процесс зарядки смартфона.
Что представляет собой технология передачи электричества по воздуху?
На данный момент существует довольно большое количество различных технологий, которые позволяют передавать электричество по воздуху. Для выполнения этой операции может использоваться лазер, звуковая волна, а также многие другие физические явления. Несмотря на такое большое разнообразие способов передачи электричества через воздух, пока существует только одна технология, которая используется в коммерческих целях. Эта технология основывается на исследованиях Теслы и Фарадея, которые работали в направлении передачи электричества по воздуху посредством электромагнитной индукции.
Принцип работы беспроводной зарядки
Именно благодаря усовершенствованию их разработок и идей сегодня может работать беспроводная зарядка для телефона и многие другие приспособления, которые используют в своей работе электричество, передаваемое по воздуху.
Как и в любой другой сфере, в передаче электричества по воздуху существуют свои стандарты. Самым распространённым стандартом этой технологии является стандарт, который уже в течение 7 лет разрабатывается компанией Wireless Power Consortium. Сам стандарт принято называть китайским словом “Qi”, если же попытаться произнести его на английском языке, это будет звучать примерно как “chee”, что касается русского языка, то наиболее правильным вариантом произношения будет “Ци”.
Данный стандарт хорош тем, что его поддержка осуществляется практически всеми современными производителями смартфонов, за исключением редких случаев. Уже сейчас многие аэропорты, рестораны, вокзалы и другие подобные заведения оборудованы специальными зарядными станциями, которые позволяют каждому желающему зарядить свой смартфон. Это больше касается развитых стран, однако, как известно, современные технологии стремительно покоряют весь мир, и поэтому уже скоро такие зарядные станции можно будет встретить даже в самых отдалённых уголках планеты.
Беспроводная зарядка для телефона своими руками
Новая мебель от ИКЕА является ярким примером того, как активно внедряется эта технология. Мебель содержит в себе специальные панели, позволяющие очень быстро заряжать смартфон посредством технологии передачи электричества по воздуху. Приобретение такой мебели может значительно облегчить зарядку телефона для каждого человека. Беспроводная зарядка qi активно шагает по миру, от неё даже не смогла отказаться Apple, которая, как известно, всегда предпочитает находиться в стороне и предлагать своим клиентам только уникальный и ни на что непохожий продукт.
Принцип работы беспроводной зарядки
Как работает беспроводная зарядка? Наверняка этот вопрос интересует многих людей, следует заметить, принцип её работы на первый взгляд довольно прост и понятен. Зарядка по стандарту WPC подразумевает наличие как в самом смартфоне, так и в зарядной станции, специальных индукционных катушек. У каждой из этих катушек есть своя роль: одна из них должна выступать в качестве приёмника, другая же используется в качестве передатчика беспроводного электричества. В том случае, если зарядную станцию подключить к сети, в ней возникнет определённое напряжение, а в радиусе действия катушки, которая занимается передачей электричества, появится магнитное поле. В случае попадания смартфона в образовавшееся таким образом магнитное поле, он получает из него необходимую ему энергию посредством преобразования электромагнитных волн в его катушке-приёмнике в электричество.
Благодаря беспроводной зарядке, нет надобности присоединять специальный кабель к смартфону
Стандарт WPC допускает расстояние между беспроводным зарядным устройством и самим смартофоном не более 3-5 см. Таким образом, можно сказать, следует класть телефон на зарядное устройство, в этом случае КПД такой зарядки будет составлять 75-80%, что немного меньше, чем КПД проводной зарядки. Поэтому, если вам необходима, например, хорошая беспроводная зарядка для айфона, будьте готовы к тому, что вам всегда придётся класть смартфон в специальное место, где он сможет довольно быстро подзарядиться.
Преимущества и недостатки беспроводной зарядки
Для рядового пользователя единственным и самым главным преимуществом, позволяющим использовать беспроводное зарядное устройство для телефона, является то, что нет надобности присоединять специальный кабель к смартфону. Несмотря на то, что такой тип зарядки мобильного устройства именуется беспроводным, в любом случае от провода не избавиться, так как само зарядное устройство присоединяться к розетке.
Что касается недостатков, то нужно помнить о том, что такие зарядки обычно стоят дороже кабельных, также зарядка смартфона при помощи них выполняется дольше примерно в 2-3 раза. Однако как новая и интересная технология, а также как решение в некоторых необычных случаях (например, автомобильная беспроводная зарядка), данный метод подзарядки смартфона может быть очень интересным и практичным решением.
Зарядка смартфона при помощи беспроводной зарядки выполняется дольше примерно в 2-3 раза
Вредна ли для здоровья беспроводная зарядка?
Каждый раз, когда появляется та или иная новая технология, всё большее количество людей интересуется, насколько вредной она является для здоровья. Следует отметить, что вокруг новых технологий ходит огромное количество мифов, даже в наше время существует немало людей, которые верят в то, что мобильные телефоны способны нести огромный вред, а компьютер так и вообще убивает каждый день по 10 человек. На самом деле это мифы, которые не имеют под собой никаких реальных основ. И это можно доказать с точки зрения элементарной логики, так как если бы это было на самом деле так, на нашей планете уже давно бы никто не жил, наверное. А так как людей с каждым днём становится всё больше, и они используют электронику всё чаще в своей повседневной жизни, её вред явно преувеличен.
Однако каждое электронное устройство в той или иной мере влияет на наш организм, это касается и беспроводного зарядного устройства. Давайте попробуем разобраться в том, насколько это влияние может быть сильным.
Беспроводная зарядка никак не повредит вашему здоровью
Следует заметить, что большинство производителей смартфонов говорят о том, что стандарт WPC не несёт никакой опасности для здоровья. Примерно то же самое говорит и сам разработчик стандарта — компания Wireless Power Consortium. К ним активно присоединяются производители зубных электрощёток и электробритв, которые используют схожие принципы подзарядки в своих устройствах.
Такие мнения выглядят весьма убедительными, давайте же попробуем порассуждать на ту тему. Электромагнитные волны, которые активно используются в устройстве беспроводной подзарядки, находятся в спектре неионизирующего излучения. Неионизирующее излучение характеризуется куда более низкой частотой волны, чем, например, опасное рентгеновское излучение. Неионизирующее излучение в целом считается полностью безопасным и используется во многих современных устройствах. Такое излучение используется для передачи сигнала вай-фай, также оно используется для мобильной связи и во многих других случаях. Таким образом, через человека каждый день проходит огромное количество волн данного спектра, даже если он не пользуется электронными устройствами. Более того, через человека они проходили практически всегда, так как Солнце излучает каждый день довольно большое количество именно таких волн.
Именно поэтому чётких доказательств вреда здоровью со стороны WPC найти пока не удалось, да и, как показывает практика, если человек начинает использовать беспроводное зарядное устройство, он не падает в обморок на следующий день, и его здоровье со временем не ухудшается. Поэтому можете смело начинать использовать такие устройства, беспроводная зарядка для айфона 6 никак не повредит вашему здоровью.
Современные устройства, поддерживающие беспроводную зарядку Qi
Как уже говорилось выше, практически все современные смартфоны поддерживают стандарт WPC. Также этот стандарт поддерживают и некоторые другие устройства, если вы хотите знать подробности и конкретику по этому вопросу, то найти список всех устройств, которые поддерживают данный стандарт всегда можно на официальном сайте компании Wireless Power Consortium.
Не стоит забывать: чтобы произвести беспроводную зарядку того или иного устройства, обязательно следует иметь как приёмник энергии (само устройство с поддержкой стандарта WPC), так и передатчик энергии. Большинство современных телефонов уже обладают специальными зарядными модулями, которые и являются приёмниками энергии, поэтому, единственное, что требуется от пользователя такого устройства, это подобрать качественную беспроводную панель, которая и является передатчиком энергии в устройство.
Практически все современные смартфоны поддерживают стандарт WPC
В том случае, если тот или иной телефон или другое носимое устройство не поддерживают стандарт WPC, то с этим можно очень легко справиться. Самым простым решением в этом случае может быть покупка специальной насадки или чехла, которые содержат в себе зарядный модуль. Такой зарядный модуль может быть подключён к любому телефону при помощи обычного зарядочного разъёма. Например, это может быть необходимо в том случае, если вас интересует беспроводная зарядка для iphone или же ещё для какого-нибудь устройства, которое не поддерживает стандарт WPC.
Самые популярные беспроводные зарядки
На данный момент существует довольно большое количество беспроводных зарядных устройств, производящихся различными компаниями. Давайте вкратце посмотрим, какие же зарядные устройства на данный момент пользуются большей популярностью среди владельцев смартфонов и других носимых устройств.

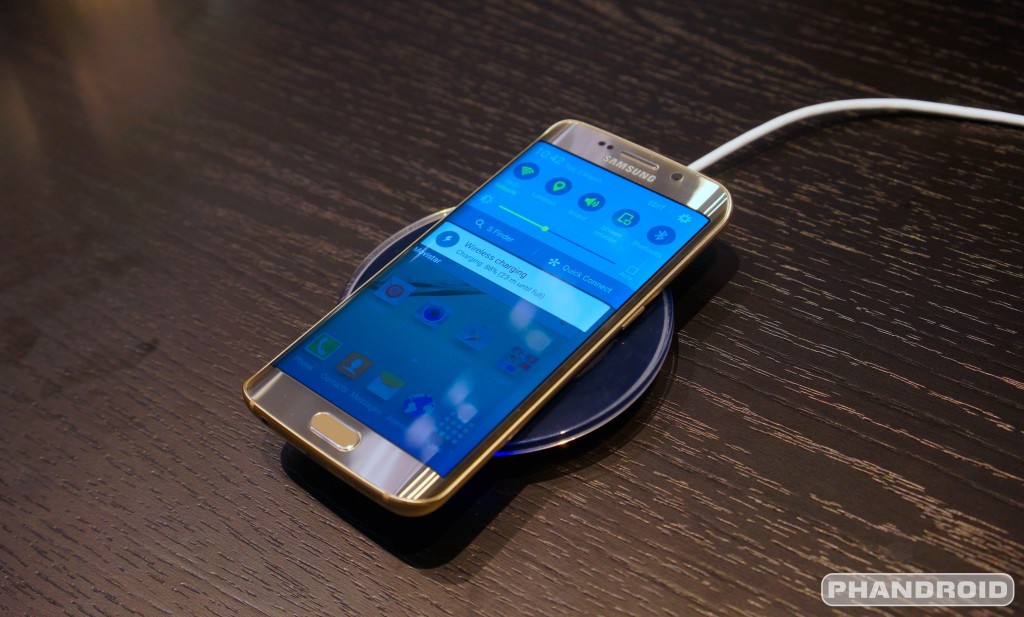

Samsung Wireless Charging Pad
Samsung Wireless Charging Pad заряжает смартфон практически вне зависимости от его положения на самой панели
Одно из последних изобретений компании Самсунг. Эта практически универсальная беспроводная зарядка получила популярность благодаря тому, что заряжает смартфон практически вне зависимости от его положения на самой панели. Следует отметить, что данное устройство способно поддерживать не только стандарт WPC, но и некоторые другие, менее популярные стандарты беспроводной зарядки, например, такие как AW4P и PMA. Таким образом, если даже ваш конкретный телефон не поддерживает стандарт WPC, данное зарядное устройство всё равно способно заряжать его, причём делать это без всяких дополнительных модулей и всего остального.
Данная зарядка является очень хорошим решением в целом ряде случаев, средняя стоимость такого устройства составляет примерно 50 долларов.
PowerBot
Если судить по отзывам на Амазоне, то это самое лучше беспроводное зарядное устройство, которое обладает целым рядом преимуществ и при этом имеет очень низкую цену. Из особенностей данного устройства можно отметить идущий в комплекте USB-провод, который позволяет подключать зарядку к ноутбуку. Средняя стоимость этого зарядного устройства составляет примерно 10-15 долларов. При этом модель отличается очень высокой надёжностью и может служить довольно длительный срок. Смартфоны с беспроводной зарядкой, которые будут использовать данное устройство для подзарядки, будут заряжаться довольно быстро и не испытывать при этом никаких проблем.
PowerBot — самое лучше беспроводное зарядное устройство, которое обладает целым рядом преимуществ и при этом имеет очень низкую цену
iQi Wireless Charging Receiver
Пока что смартфоны и другие устройства фирмы Apple не поддерживают многие беспроводные технологии. Поэтому для того, чтобы беспроводная зарядка для iphone 5s была возможна, необходимо использовать всевозможные дополнительные приспособления, такие как чехлы и различные разъёмы. Одним из самых интересных решений в этом случае может быть карта-приёмник iQi, которую можно спрятать под любым обычным чехлом для смартфона.
Данное решение позволяет в полной мере справиться с проблемой отсутствия поддержки беспроводной зарядки у техники Apple. Стоит такая карта довольно недорого, обычно её цена составляет около 35 долларов, при этом она демонстрируют очень хорошую, долгую и надёжную работу. Поэтому если вы обладатель техники Apple, такая карта может очень пригодиться вам.
Nokia DT-910
Nokia DT-910 позволяет весьма быстро заряжать смартфоны
Данное беспроводное зарядное устройство пользуется немалой популярностью. Оно обладает весьма доступной ценой, при этом позволяет весьма быстро заряжать смартфоны. Помимо всех своих преимуществ беспроводная зарядка nokia, также обладает целым рядом дополнительных функций, которые делает её работу ещё лучше и качественнее. Поэтому данный вариант (с учётом всех его сильных сторон) может быть как никогда кстати в целом ряде случаев.
Использовать или не использовать беспроводное зарядное устройство, решать, конечно же, вам. Некоторые считают, что делать это надо, так как данный тип зарядки смартфона является более удобным, и вообще, за этим — будущее. Такое мнение вполне разумно, так как по всем прогнозам, уже в ближайшее время должны появиться мощные заряжающие беспроводные станции, которые способны заряжать не только смартфон, но и практически все другие устройства в доме, при этом не будет надобности класть то или иное устройство на специальную панель, так как зарядка сама будет заряжать всё в определённом, довольно большом радиусе.
Если такие технологии появятся уже в ближайшее время, то многие современные беспроводные зарядные устройства, такие, например, как беспроводная зарядка note 4, могут очень быстро уйти в прошлое, так как появится куда более универсальное решение.
iQi Wireless Charging Receiver демонстрируют очень хорошую, долгую и надёжную работу
Также следует отметить, что сама технология беспроводного электричества не такая уже и сложная, как может показаться. Именно поэтому многим людям по силам беспроводная зарядка своими руками, так как весьма интересно, сделать самостоятельно что-то подобное. И, как показывает практика, многим людям действительно это удаётся, что позволяет и вовсе не тратиться на покупку беспроводных зарядных устройств, а изготовить всё полностью самостоятельно.
Основы работы беспроводной зарядки was last modified: Апрель 29th, 2016 by Ekaterina
compuzilla.ru
Беспроводная зарядка как работает? Принцип работы
Технологии делают удобнее жизнь современного пользователя мобильных устройств в самых разных аспектах. Если до недавнего времени главные конкурентные позиции сосредотачивались в самих устройствах, то сегодня все больше внимания производители уделяют аксессуарам и периферийным компонентам.
Одним из них является беспроводная зарядка. Как работает данное устройство и чем оно может быть полезно современному пользователю? Ответы на эти вопросы заключаются в самой концепции связи, исключающей проводное соединение. Беспроводной контакт призван избавить людей от хлопот с неудобными разъемами. Во многом эта идея реализовалась, но не обошлось и без недостатков таких устройств.
Особенности беспроводных зарядок
В первые же годы распространения телефонов для сотовой связи производителям приходилось оговариваться при позиционировании таких гаджетов как мобильных. Дело в том, что мобильными они были и остаются лишь условно, поскольку есть зависимость от кабеля зарядного устройства. Снять все условности такого обозначения мобильных телефонов и смартфонов позволила беспроводная зарядка.
Как работает данный прибор? Все технологии, на которых базируются подобные зарядки, основываются на принципах передачи электроэнергии на расстоянии. Важно отметить, что распространение технологий беспроводной связи и передачи информации давно не является чем-то новым и удивительным. Модули радиосигналов, датчики Bluetooth и Wi-Fi, сетевые точки доступа – все это в той или иной степени позволяет передавать информационные сигналы.
Однако новизна и принципиальное отличие именно зарядных устройств с беспроводным принципом действия заключаются как раз в возможности передачи на расстоянии энергии для питания аккумуляторов.
Принцип работы

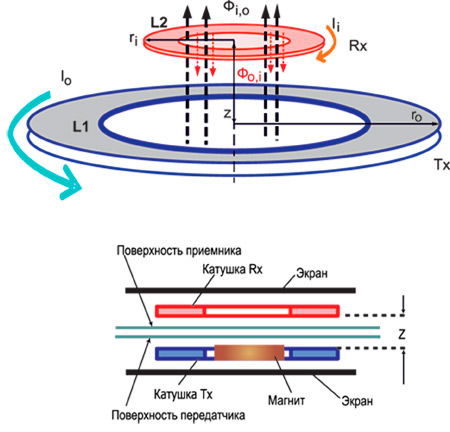

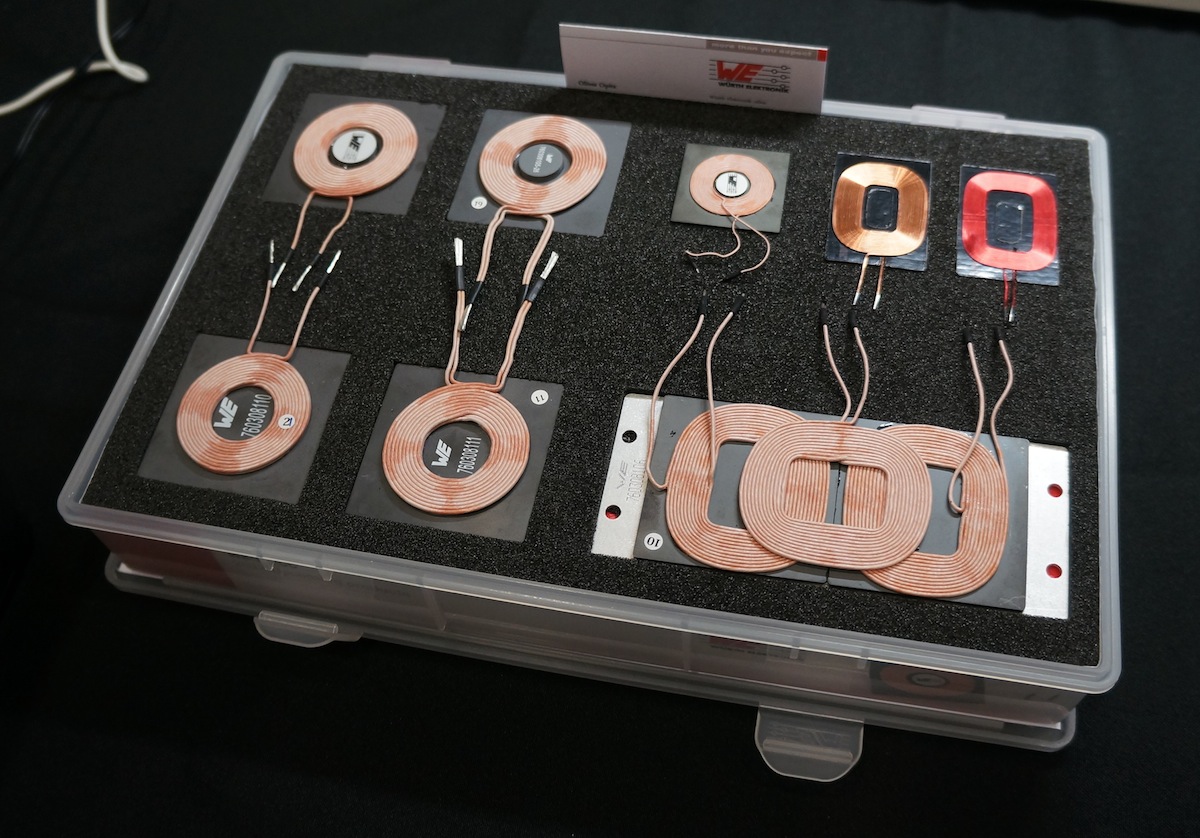

Наиболее распространенная конструкция таких устройств предусматривает наличие в начинке индукционных катушек. По сути, они выполняют функцию приемников, а также трансляторов электрических сигналов. При подключении самой зарядки к электросети формируется напряжение, после чего образуется и магнитное поле – вокруг передающей катушки. Собственно, после вхождения в это поле телефона активизируется и беспроводная зарядка.
Как работает восполнение заряда? За счет преобразования электромагнитных волн, которые переходят в аккумулятор уже в качестве электричества. При этом целевым объектом для питания может выступать не только телефон или смартфон. Разработчики ориентируются на широкие стандарты аккумуляторов и батарей, под которые также подпадают и некоторые модели планшетов, фотокамер, плееров и другой техники.
В зависимости от модели устройства и ее характеристик, возможны разные условия поддержания зарядки. Например, для понимания того, как работает беспроводная зарядка Samsung, стоит ознакомиться со стандартом передачи энергии Qi. Такой передатчик способен восполнять емкость аккумулятора на расстоянии 3-5 см, то есть практически мобильное устройство должно находиться в контакте с зарядным прибором.
Безопасность беспроводных зарядок
Способность зарядок передавать энергию на расстояния справедливо вызывают вопросы относительно их безопасности для пользователей, которые в любом случае будут находиться в зоне действия индукционных катушек. Однако производители утверждают, что такие устройства не оказывают никакого вреда для здоровья.
В качестве примеров приводятся электробритвы и щетки, работающие на том же принципе электромагнитных полей, как и беспроводная зарядка для телефона. Как работает заряжающая панель в контакте с другой техникой и не наносит ли она ей вреда? Этот вопрос также поднимается, но и подобную опасность изготовители отрицают.
Дело в том, что максимальная мощность, на которой функционируют такие приборы, составляет не более 5 Ватт. Этого недостаточно, чтобы оказать негативное воздействие даже на чувствительные к электромагнитным полям аппараты.
Устройства от Samsung
Одной из самых успешных разработок в сегменте корейских беспроводных зарядок является панель Wireless Charging Pad. Это оптимизированная версия базового семейства, в которой были устранены распространенные проблемы большинства подобных устройств первого поколения. Одним из главных достоинств данной модели является способность взаимодействовать с аккумулятором телефона независимо от его положения относительно функциональной площадки.
В товарном виде эту версию представляет беспроводная зарядка для Samsung Galaxy S6, которая поддерживает стандарт WPC. Данная технология отличается тем, что подходит не только к смартфонам линейки Galaxy, но и к большинству других телефонов Samsung. Кроме того, как отмечает изготовитель, зарядка может восполнять энергию на половину емкости всего за несколько минут.
Устройства от Apple
Сразу надо сказать, что «яблочная» продукция не поддерживает технологии беспроводной зарядки. Тем не менее производитель ищет альтернативные способы обеспечения данной возможности для своих пользователей.
В частности, он рекомендует использовать вспомогательные аксессуары в виде чехлов от фирмы Duracell. Поэтому вопрос о том, работает ли беспроводная зарядка через чехол, в случае с айфонами будет иметь положительный ответ. Если же такой способ не устроит, то можно воспользоваться картой-приемником формата iQi. Она подключается через специальный разъем Lightning и также скрывается под стандартным чехлом смартфона.
Устройства от Cota
Интересные предложения разрабатывают и сотрудники Cota. Они не просто осваивают концепции специализированных зарядных панелей для мобильных устройств, а стремятся максимально расширять спектр их поля действия. Например, помимо телефонов и планшетов, таким прибором можно наполнить энергией носимую электронику. Причем для этого необязательно вплотную подносить устройство к активной панели.
Небольшой аппарат размером с хлебницу работает на расстоянии 10 м. Возникает вопрос: "Как работает беспроводная зарядка с таким радиусом? Достаточно ли она эффективна?" И тут стоит вернуться именно к носимой технике, среди которой: умные часы, браслеты и напульсники, так как именно в работе с данными гаджетами устройство демонстрирует наиболее впечатляющие показатели. Очевидно, что на обслуживание аккумуляторов от телефонов и смартфонов требуется больше времени.
Недостатки беспроводной зарядки
Как и все технологии, радикально меняющие подходы к использованию техники и электроники, беспроводные устройства для зарядки имеют и немало минусов. Конечно, пользователь получает существенное преимущество, так как ему не приходится возиться с проводами и разъемами, но зато эффективность наполнения блока питания при таком способе заметно сокращается.
Большинство устройств обеспечивает заряд за больший промежуток времени по сравнению с классической методикой. Помимо этого, есть и эргономические неудобства, от которых пока не может избавиться современная беспроводная зарядка. Как работает проводная система заряда? Она требует подключения к устройству, после чего им можно пользоваться те самые 30-60 мин., требуемые для восполнения энергии. Однако в случае с беспроводными технологиями не только увеличивается время заряда, но также исключается возможность использования аппарата в этот период.
Направления для дальнейшего развития
Собственно, все направления развития зарядников, работающих без проводов, ориентированы на устранение вышеназванных недостатков и в целом улучшение базовых характеристик.
Также большой проблемой остается немалый вес таких приборов. В среднем сегменте рядовое устройство представляет собой платформу, которую едва ли можно назвать мобильной. Впрочем, здесь стоит отметить то, как работает беспроводная зарядка Samsung S6 и устройства для младших версий смартфона из линейки Charger Kit. Это панельные зарядные аксессуары, которые фиксируются к телефонам по типу защитных приспособлений и чехлов. Такая конфигурация сопряжения минимизирует габариты зарядной инфраструктуры, но при этом не отличается и высокой эффективностью.
Заключение
Нельзя сказать, что появление беспроводных зарядок вызвало ажиотаж на рынке аксессуаров для мобильных устройств. Несмотря на новизну концепции, распространению данной продукции мешают не только эргономические недостатки, но и стоимость, по которой реализуется беспроводная зарядка для телефона.
Своими руками изготовить аналогичное устройство можно с меньшими затратами. Для этого достаточно организовать блокинг-генератор с функцией передатчика энергии. Как отмечают опытные мастера, для такой схемы потребуется лишь самодельная катушка на основе меди и один транзистор с сопутствующей проводной инфраструктурой. Другое дело, что в плане надежности и безопасности такое устройство будет заметно проигрывать тем же фирменным моделям от Samsung.
fb.ru
История создания беспроводной зарядки — Беспроводная зарядка
В 1826 году Андре-Мари Ампер разработал закон циркуляционного Ампера и доказал, что электрический ток создает магнитное поле. Ученый Майкл Фарадей разработал закон индукции Фарадея в 1831 году, описывая электромагнитную силу, индуцированную в проводнике под действием магнитного тока изменяющихся во времени. В 1862 году Джеймс Клерк Максвелл синтезировали эти и другие наблюдения, эксперименты и уравнения электричества, магнетизма и оптики в последовательной теории и вывел уравнения Максвелла. Этот набор дифференциальных уравнений формирует основу для изучения электромагнетизма, в том числе беспроводной передачи электрической энергии. Максвелл предсказал существование электромагнитных волн в его 1873 г. в трактате об электричестве и магнетизме. В 1884 году Пойнтинг разработал уравнения для потока мощности в электромагнитном поле, теоремы Пойнтинга и вектора Пойнтинга, которые используются при анализе систем беспроводной передачи энергии. В 1888 году Генрих Рудольф Герц обнаружил радиоволны, подтвердив предсказание электромагнитных волн Максвелла.
Никола Тесла первый раз продемонстрировал беспроводную передачу с помощью «электростатической индукции» во время лекции 1891 года в Колумбийском колледже. Здесь он применил два металлических листа и соединил их с катушкой генератора Тесла, которая производит высоковольтные, высокочастотные переменные токи. В этом эксперименте колебательное электрическое поле между листами ионизирует газ низкого давления в двух длинных трубках Geissler в его руках и заставляло их светиться, подобно неоновым трубкам.
Магнитные и емкостные методы индукции связи, используемые Теслой в его демонстрации являются эффектом «ближнего поля», поэтому они не подходили для передачи электрической энергии на большие расстояния.
В 1900 году Тесла определил своим главным приоритетом разработку беспроводной системы, которая может передавать электрическую энергию непосредственно для бытовых нужд и для производства. Он утверждал, что можно передавать энергию в мировом масштабе, применяя метод, который включает в себя электрическую проводимость через землю и периодического изменения электростатического заряда Земли. К 1901 году Тесла пришел к убеждению, что всю планету можно использовать, в качестве гигантского электрического резонатора и продемонстрировал связь передатчика катушки Тесла и катушки приемника Тесла в эксперименте на его опытной станции в Колорадо-Спрингс, передавая достаточное количество электроэнергии для питания 10-ваттной лампы накаливания на расстоянии 1,938 футов (591 м).
Индуктивная передача энергии между соседними витками катушки технология не новая, так как трансформатор был разработан еще в 1800-х годах. Беспроводные зубные щетки длительное время уже используют беспроводную зарядку. Технологию традиционно сопровождали проблемы низкой эффективности и медленной зарядки, но они были не критическим недостатком для зубной щетки или электрической бритвы, которые вы используете только в течение нескольких минут каждый день. Использование индуктивной зарядки является более безопасным, с той точки зрения, что нету провода, и он не замкнет, и вы случайно не дотронетесь мокрыми руками к участкам с плохой изоляцией.
С распространение портативных устройств беспроводной связи, таких как мобильные телефоны, планшеты и портативные компьютеры в течение последних десятилетий стали стремительно развиваться беспроводные зарядные устройства, которые освобождали пользователя от многочисленных проводов зарядных устройств. Над этой технологией трудилась не одна фирма, но почему-то узконаправленно, то есть, создавая концепции зарядки под какие-то конкретные модели устройств. К общему показателю данное изобретение удалось привести только компании Wireless Power Consortium, которая первой выпустила универсальное решение для различных девайсов — Qi. Надо признать, что данную технологию уже сейчас используют такие лидеры производства цифровой техники как Nokia, Samsung, LG, HTC, Motorola. Для телефонов, которые не поддерживают технологию, придется покупать заднюю крышку, которая имеет специальные контакты для взаимодействия с Qi.
Другая компания Fulton Innovation, основанная Роем Кюэнненом, уже сегодня готова запустить в производство устройство, которое заряжает различные девайсы с помощью магнитной катушки. Выглядит это примерно так: одна катушка располагается под обычным рабочим столом, передавая электричество, допустим, в планшет, который уже оснащен небольшим приемником, тем самым заряжая его. Эта технология получила название «eCoupled», и на сегодняшний день является запатентованной маркой и имеет ряд своих преимуществ. Если в случае с технологией Qi малейшее отклонение мобильника от коврика-зарядки приводит к потере «питающего сигнала», то eCoupled способен заряжать любые устройства, оснащенные его приемником, при этом их можно перемещать в пределах источника энергии, без опасения отключится от зарядки. Мощность теряется в зависимости от того, насколько аппарат удален от «точки» зарядки. Зато получается своеобразный хот-спот, то есть питание получают все устройства, находящиеся на поверхности рабочего стола, оборудованного eCoupled. Это уже больше похоже на наступление беспроводной эры.
На данный момент учеными ставятся успешные эксперименты по беспроводной зарядке устройств через пластик или воду. Есть те, кто считает, что по такой технологии скоро можно будет заряжать электромобиль.
besprovodnaya-zarydka.ru
Как работает беспроводная зарядка смартфона?
Сейчас все чаще и чаще слышу про беспроводную зарядку. Четыре месяца назад, когда искал себе новую машину, видел Киа "Спортедж" со встроенной такой зарядкой. Еще подумал, вот на кого это рассчитано, на единиц? Казалось, что для этого надо иметь какую то крутую модель телефона или какое то дорогое оборудование. Но оказывается и мой телефон средней стоимости поддерживает эту технологию. Задумался, я же совсем не знаю принципов, как это работает. Мне казалось, что эта технология еще достаточно "далеко" от обывателя, а оно уже вот рядом и совсем доступно.
Давайте разберемся чуть подробнее ...
Оказывается, принцип работы беспроводного зарядного устройства очень прост — достаточно поместить гаджет на специальную панель, чтобы он зарядился. В основе аксессуара лежит принцип работы индукционной катушки.
Беспроводные зубные щетки длительное время уже используют беспроводную зарядку. Технологию традиционно сопровождали проблемы низкой эффективности и медленной зарядки, но они были не критическим недостатком для зубной щетки или электрической бритвы, которые вы используете только в течение нескольких минут каждый день. Использование индуктивной зарядки является более безопасным, с той точки зрения, что нету провода, и он не замкнет, и вы случайно не дотронетесь мокрыми руками к участкам с плохой изоляцией.
Такой способ передачи энергии становится очень популярной в последнее время. В 2015 году всемирно популярный бренд начал продавать мебель, в которую будет встроен модуль беспроводной зарядки. Сегодня все флагманские модели смартфонов поддерживают Qi.
Ожидается, что в скором времени трансмиттеры или, другими словами, модули можно будет найти в аэропортах, ресторанах, кинотеатрах, фастфудах, торговых центрах, что позволит осуществлять зарядку телефонов и планшетов в любое время. На самом деле это облегчит жизнь юзерам мобильных гаджетов. Мы входим в новую эру, где совсем необязательно носить с собой повсюду проводные зарядные устройства для всех девайсов, которыми мы пользуемся.
Стандарт беспроводного питания называется Qi. В русской транскрипции слово произносится как «Ци». Такое имя стандарт носит в честь термина восточной философии и означает поток энергии. Он разработан Консорциумом беспроводной электромагнитной энергии WPC. Эта организация объединяет мировых производителей электроники и ставит перед собой важную задачу — стандартизировать процесс зарядки гаджетов индукционным методом. В ближайшем будущем все девайсы можно будет заряжать без подключения к сети. Это невероятно удобно. Каждый из нас хотя бы раз сталкивался с ситуацией, когда разряжается смартфон. Приходится в срочном порядке искать выход. В скором времени модули беспроводной зарядки появятся во всех общественных местах, а также дома у каждого юзера.
В домашних условиях можно просто расположить модуль в удобном месте, и он никогда не потеряется, в отличие от проводной «зарядки». Достаточно просто поместить на него гаджет, немного подождать, пока пополнится ёмкость аккумулятора. Принцип работы беспроводной «зарядки» основан на свойствах индукционной катушки передавать электрический ток. В школьном курсе физики нас учили, что при подключении индукционной катушки к источнику питания в ней возникает магнитное поле перпендикулярно виткам катушки. Таким образом, если расположить две катушки в радиусе действия магнитного поля и при этом подключить одну из них к источнику питания, то во второй катушке появится напряжение. При этом важно учитывать тот факт, что две индукционные катушки ни в коем случае не должны соприкасаться между собой. Такой простой принцип положен в работу беспроводных зарядных устройств, поддерживающих технологию Qi.
Существует две разновидности стандарта Qi. Первая предполагает зарядку при низкой мощности — 5 ватт, а вторая — при высокой мощности — 120 ватт. Qi высокой мощности сейчас не выпускается производителями в силу объективных факторов. С помощью Qi на 120 ватт можно выполнить зарядку ноутбука. Qi на 5 ватт используют для пополнения ёмкости аккумулятора планшетных компьютеров и телефонов. Следует отметить, что для планшета и смартфона необходима различная сила тока. Беспроводное зарядное устройство для телефона создаёт силу тока в 1 ампер, а для планшетного компьютера — 2 ампера. При выборе аксессуара обязательно обращайте внимание на такие характеристики.
Современное беспроводное зарядное устройство состоит из двух компонентов. Один из них встроен непосредственно в гаджет, который поддерживает Qi и называется ресивером беспроводной зарядки. По сути, он является приёмником, который проводит электрический ток к аккумулятору. Второй компонент называют трансмиттером. Если подразумевается покупка беспроводной «зарядки», речь идёт именно о трансмиттере. Они бывают самых разных форм и размеров. В основном распространены круглые и прямоугольные передатчики.
Чтобы лучше понять, как работает беспроводная зарядка, следует учесть, что магнитное поле способно передавать не только электрический ток, но и данные о байтах и битах, что учли разработчики стандарта Qi. Взаимодействие между катушками будет возникать только в тот момент, когда гаджет со встроенным трансмиттером будет находиться поблизости от передатчика. Если аксессуар для зарядки гаджета будет функционировать в фоновом режиме, то посылаемый каждые 0,4 секунды передатчиком импульс не будет изменять напряжение в катушке, встроенной в трансмиттер. Можно сделать вывод, что современный аксессуар умеет распознавать, в каком режиме функционировать. Как только поблизости на расстоянии нескольких сантиметров окажется смартфон, напряжение в индукционной катушке резко снизится, и устройство перейдёт в режим активной работы. Как только аккумулятор смартфона будет заряжен, соответствующий сигнал переведёт зарядное устройство в фоновый режим. Можно сделать вывод, что современные беспроводные аксессуары для пополнения ёмкости батареи являются энергоэффективными.
Еще больше графиков и формул смотрите ВОТ ТУТ.
Некоторые пользователи ошибочно полагают, что функция беспроводной зарядки Qi может нанести вред здоровью. Дело в том, что магнитное излучение не является ионизирующим. По своему влиянию на организм оно похоже на сигнал мобильной связи, сигнал Wi-Fi, радиосигнал. При этом сигнал мобильной сети, который поступает с вышки, является более сильным и имеет непрерывный характер, в то время, как электромагнитное излучение пропадает сразу после зарядки батареи смартфона. Мощность беспроводных зарядных устройств составляет 5 ватт. Её недостаточно чтобы оказать воздействие на человеческий организм. О негативном воздействии можно говорить лишь в том случае, когда мощность таких девайсов будет равняться 120 ваттам. Но подобные модели не выпускаются в промышленных масштабах. Этим объясняется отсутствие беспроводных зарядных устройств для ноутбуков. Важно знать, что технология беспроводного заряда аккумулятора давно используется во многих моделях электробритв и электрических зубных щёток, что в очередной раз доказывает её безопасность.
Перспективы
Данная индуктивная зарядка может быть удобна, но малый радиус действия является проблемой. Это разительно уменьшает удобство пользования данной технологией Изменится ли это? Может быть. Было проведено много исследований потенциала беспроводной зарядки и в различных технологиях были успехи в радиусе действия. Лазеры, микроволновые печи и более мощные варианты индуктивной зарядки смогли достичь больших расстояниях передачи. Недостатки препятствуют распространенное это слишком мощное излучение выше сказанных технологий. Можете обжечься или еще чего хуже. Трудно сказать, кто возьмет пальму первенства на этом рынке. Первым кандидатом, является Apple, потому что компания запатентовала устройство, которое может якобы заряжать на расстоянии до одного метра. Беспроводной Консорциум питания также постоянно ищет лучшие варианты. А тут еще Intel, которая недавно объявила, что она работает над интегрированной технологией магнитных устройств, которые будут помещены в ноутбук и раздавать питание на близлежащие смартфоны и периферийные устройства.
[источники]источникиhttp://www.russianelectronics.ru/leader-r/review/doc/70732/http://protabletpc.ru/accessories/besprovodnoe-zaryadnoe-ustrojstvo.htmlhttp://texhepl.ru/chto-takoe-besprovodnaja-zarjadka-i-kak-ona-rabotaet/
Еще несколько интересных технологий: вот например Прозрачный бетон, а вот Гигантские аудиокассеты из Японии и Прозрачный алюминий. А вы видели когда нибудь Лазерную бритву или Компьютер в аквариуме?
masterok.livejournal.com
