Рено логан контрольные точки кузова: Контрольные размеры кузова Рено Логан Сандеро (Renault Sandero Logan)

Содержание

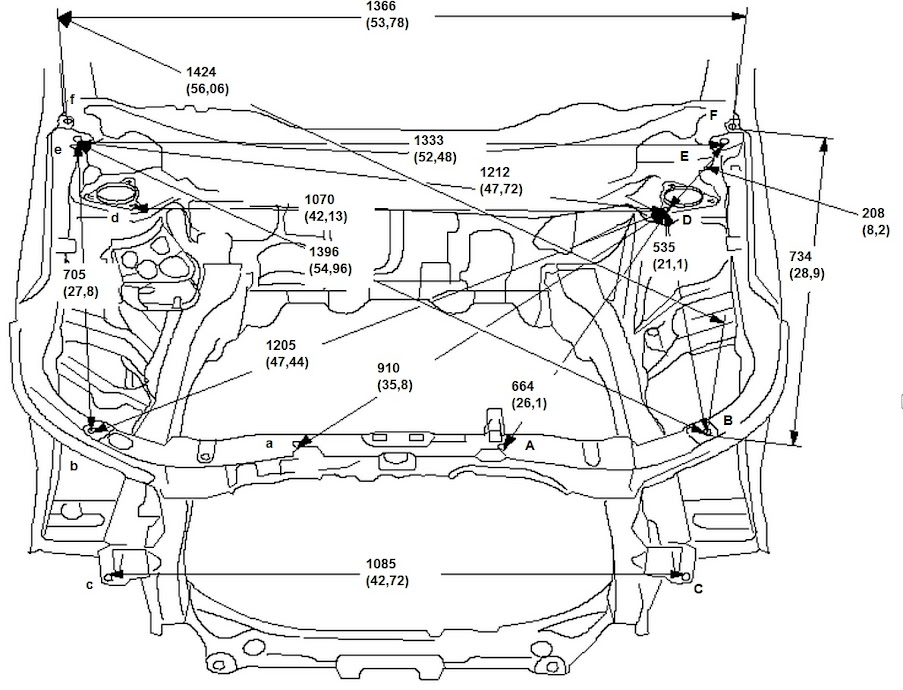

Контрольные размеры кузова Рено Логан Сандеро (Renault Sandero Logan)

Модели Logan (L90) (размеры для Sandero)

Дополнительные размеры

Позиция	Наименование	Размер X, мм	Размер Y , мм	Размер Z, мм	Диаметр, мм ‘	Наклон
А	Левое заднее крепление переднего подрамника со снятыми механическими узлами	301	305	78	24.7-М12	0^o
Ао	Правое заднее крепление переднего подрамника со снятыми механическими узлами	301	305	78	24,7×29,6-М12	0^o
А	Левое заднее крепление переднего подрамника без снятия механических узлов	301	305	26	Головка болта	0^o
Аo	Левое заднее крепление переднего подрамника без снятия механических узлов	301	305	26	Головка болта	0^o
b	Передняя направляющая заднего лонжерона	1883	622	72,5	30×30	0^o
В1	Направляющая левого крепления задней подвески со снятыми механическими узлами	2200	600	118,5	16,2	0^o
В1о	Направляющая правого крепления задней подвески со снятыми механическими узлами	2200	600	118,5	16,2×24,2	0^o
В2	Крепление задней подвески со снятыми механическими узлами	2223,8	540	118,5	М10	0^o
С	Левое переднее крепление переднего подрамника со снятыми механическими узлами	-502	476	80	М12	0^o
Сo	Правое переднее крепление переднего подрамника со снятыми механическими узлами	-525	492	80	М12	0^o
С	Левое переднее крепление переднего подрамника без снятия механических узлов	-502	476	80	М12	0^o
Сo	Правое переднее крепление переднего подрамника со снятыми механическими узлами	-525	492	80	М12	0^o
Е	Верхнее крепление амортизатора задней подвески	2672,25	562,5	532,5	18,2	X: 8^o Y 0^o
F	Верхнее крепление амортизаторной стойки	-3	583,5	683	48	X: 0^o35′ Y 3^o40′
G	Заднее направляющее отверстие переднего лонжерона	565,5	409	-10,5	Опора Z	0^o
J	Заднее направляющее отверстие заднего лонжерона	3050	485,5	258	16,2×32,2	0^o
К	Крайняя нижняя левая передняя поперечина	-703	565,5	314,75	12,2	90^o
Ко	Крайняя нижняя правая передняя поперечина	-703	566,5-	314,75	12,2×16,2	90^o
К1	Верхняя передняя поперечина	441,8	620	604	— Мб	180^o
К	Крепление бампера	-368	737,7	403	12×12	0^o
КЗ	Крепление фар	568,5	408	504	Мб	90^o
L	Левая поперечина панели задка	3289	575	392	20,5	90^o
Lo	Правая поперечина панели задка	3289	575	392	20×50	X: 90^o Y: 12^o
Р1	Крепление двигателя 1	-310	492,5	491,5	М10	180^o
Р2	Крепление двигателя 2	-150	514,5	. 491,5	М10	180^o
Q1	Крепление коробки передач 1	-283	429,5	368	М10	X: 0^o Y: 90^o Z:4^o
Q2	Крепление коробки передач 2	-254	427,3	320,5	М10	Х:0^o Y: 90^o Z: 4^o

А и В = контрольные точки для установки высоты кузова

ПРОВЕРКА ГЕОМЕТРИИ КУЗОВА (Определение степени повреждения кузова после удара)

Проверка несущего основания кузова

Последовательность проверок

• Фронтальный удар

Сравните диагонали

1: В1 — G2 = В2 — G1

2: G1 — С2 = G2 — С1

• Задний удар

Сравните диагонали

1: G2-B1 = G1 — В2

2: B1-J2 = B2-J1

КОНТРОЛЬНЫЕ ТОЧКИ

Точка В1 -В2

Точка G1 -G2

Точка С1 — С2

Точка J1-J2

Геометрические размеры кузова RENAULT — Новый Logan

НАИМЕНОВАНИЕ	РАЗМЕР X	РАЗМЕР Y	РАЗМЕР Z	ДИАМЕТР	НАКЛОН %
А	Заднее крепления переднего подрамника	205	402,5	71	18,5
В	Переднее крепление заднего моста	1999,3	657	71,3	20 х 20	X: 8°20
С	Переднее крепление левого переднего подрамника	-418	447	130	10 х 10 (квадрат)
	Переднее крепления правого переднего подрамника	-418	465	130	10 х 10 (квадрат)
Е	Верхнее крепление амортизаторной стойки задней подвески	2333,13	545,75	184	12,5
F	Верхнее крепления амортизаторной стойки передней подвески	18,5	545,50	657	48	X: 3°02 У: 1°
G1	Задняя часть левого переднего лонжерона	600	-375		20 х 20 (квадрат)
	Задняя часть правого переднего лонжерона	600	351,6		20 х 20 (квадрат)
J	Задняя контрольная точка заднего лонжерона	2918	497,5	151	12,2 х 16,2	X: 3°
К	Передняя поперечина кузова	575	315	280	14,25	X: 4°30 Z: 5°
L	Задняя поперечина кузова (панель задка)	3121	-497,5	151	М8
Р	Переднее крепления двигателя	-247	483,5	514	М10
	Заднее крепления двигателя	-113	483,5	514	М10

I — ОСНОВНЫЕ ОПОРНЫЕ ТОЧКИ ДЛЯ ПРОВЕРКИ ГЕОМЕТРИИ КУЗОВА

А — ЗАДНЕЕ КРЕПЛЕНИЕ ПЕРЕДНЕГО ПОДРАМНИКА

Данная точка является главной передней опорной точкой.

Правая сторона

Левая сторона

1 — Со снятием агрегатов передней части шасси

Калибр устанавливается с упором под заднюю часть лонжерона и центрируется в отверстии под болт крепления подрамника.

ПРИМЕЧАНИЕ:

— с левой стороны отверстие круглое;

— с правой стороны отверстие овальное.

I — ОСНОВНЫЕ ОПОРНЫЕ точки для ПРОВЕРКИ ГЕОМЕТРИИ КУЗОВА (продолжение)

2 — Без снятия агрегатов передней части шасси

Калибр надевается на болт крепления подрамника и упирается в шайбу болта крепления.

ПРИМЕЧАНИЕ: крепления елевой и правой сторон несимметричны: с правой стороны крепление смонтировано на сайлент-блоке.

В случае восстановления целостности конструкции задней части кузова данных двух точек достаточно для выверки положения и поддержки передней части автомобиля.

I — ОСНОВНЫЕ ОПОРНЫЕ ТОЧКИ ДЛЯ ПРОВЕРКИ ГЕОМЕТРИИ КУЗОВА (продолжение)

В — ПЕРЕДНЯЯ КОНТРОЛЬНАЯ ТОЧКА ЗАДНЕГО МОСТА

Данная точка является главной задней опорной точкой.

Со снятием агрегатов шасси

Без снятия агрегатов шасси

Без снятия или со снятием агрегатов шасси

Калибр устанавливается с упором под лонжерон и центрируется в отверстии (квадратном).

При восстановлении целостности конструкции передней части кузова этих двух точек достаточно для выверки положения и поддержки задней части автомобиля.

II — ДОПОЛНИТЕЛЬНЫЕ ОПОРНЫЕ ТОЧКИ ДЛЯ ПРОВЕРКИ ГЕОМЕТРИИ КУЗОВА

Данные точки используются в качестве временных точек вместо основных в случаях, когда последние смещаются в результате полученного повреждения кузова.

G — ЗАДНЯЯ ЧАСТЬ ПЕРЕДНЕГО ЛОНЖЕРОНА

Данная точка используется также в качестве опорной для определения положения задней части переднего лонжерона при ее замене.

Со стороны удара данная точка обеспечивает поддержку кузова в дополнение к главной опорной точке, расположенной с противоположной стороны.

ПРИМЕЧАНИЕ: эти точки используются только в выше указанных случаях. При правильном положении основных точек (точек А и В) в их использовании нет надобности.

В качестве дополнительных опорных точек можно также использовать контрольные точки концов лонжеронов при ударе сзади, и наоборот.

1 — ОПОРНЫЕ ТОЧКИ ДЛЯ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ЗАМЕНЯЕМЫХ ДЕТАЛЕЙ

3 — ПЕРЕДНЕЕ КРЕПЛЕНИЕ ПЕРЕДНЕГО ПОДРАМНИКА

1 — Со снятием агрегатов шасси

Калибр устанавливается с упором под кронштейн крепления переднего подрамника и центрируется в отверстии вместе с болтом крепления.

Калибр используется при замене-.

— передней поперечины кузова;

— части лонжерона;

— колесной арки в сборе с лонжероном.

2 — Без снятия агрегатов шасси

Калибр устанавливается на шайбу и болт

крепления подрамника.

Калибр используется:

— при незначительном повреждении от удара спереди;

— при диагностике состояния кузова для проверки его передней части методом проверки линейных размеров.

III — ОПОРНЫЕ ТОЧКИ ДЛЯ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ЗАМЕНЯЕМЫХ ДЕТАЛЕЙ (продолжение)

Е — ВЕРХНЕЕ КРЕПЛЕНИЕ ЗАДНЕЙ АМОРТИЗАТОРНОЙ СТОЙКИ

Калибр устанавливается в месте крепления вилки амортизатора и служит для определения положения данного крепления при замене:

— заднего лонжерона;

— заднего пола в сборе.

Он должен использоваться также при рихтовке деталей.

F — ВЕРХНЕЕ КРЕПЛЕНИЕ ПЕРЕДНЕЙ АМОРТИЗАТОРНОЙ СТОЙКИ

Калибр устанавливается с упором под чашку верхнего крепления амортизаторной стойки и центрируется в отверстии под болт крепления амортизаторной стойки.

Он используется при замене:

— колесной арки;

— колесной арки в сборе с лонжероном.

Он должен также использоваться при рихтовке деталей.

III — ОПОРНЫЕ ТОЧКИ ДЛЯ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ЗАМЕНЯЕМЫХ ДЕТАЛЕЙ (продолжение)

Р — ПЕРЕДНЕЕ И ЗАДНЕЕ КРЕПЛЕНИЯ ДВИГАТЕЛЯ

Калибр устанавливается поверх опоры подвески двигателя и центрируется в отверстиях под болты крепления кронштейна подвески двигателя.

Калибр используется при замене передней колесной арки в сборе с лонжероном при снятых агрегатах шасси.

J — ЗАДНИЙ КОНЕЦ ЗАДНЕГО ЛОНЖЕРОНА

Калибр устанавливается с упором под лонжерон и центрируется в направляющем отверстии (овальном).

Он может использоваться при устранении повреждений от легкого удара сзади без снятия заднего моста. Однако при этом требуется снятие крепления выпускной системы.

III — ОПОРНЫЕ ТОЧКИ ДЛЯ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ЗАМЕНЯЕМЫХ ДЕТАЛЕЙ (продолжение)

L — КРАЙНЯЯ ЗАДНЯЯ ПОПЕРЕЧИНА (ПАНЕЛЬ ЗАДКА)

Калибр служит для установки задней поперечины и устанавливается вертикально с упором в поперечину панели задка, после чего центрируется в отверстии под болт крепления кронштейна ударопоглощающего элемента.

Калибр используется при замене панели задка в сборе со снятием или без снятия агрегатов шасси.

К — ПЕРЕДНЯЯ ПОПЕРЕЧИНА КУЗОВА

Калибр используется при установке поперечины и устанавливается вертикально с упором в переднюю поперечину, затем центрируется центровочным болтом в точке (К).

1 — Со снятием агрегатов шасси

Калибр используется при замене передней поперечины со снятием или без снятия агрегатов шасси.

ПРИМЕЧАНИЕ: операция замены передней поперечины выполняется без снятия силового агрегата, но при снятом радиаторе.

2 — Без снятия агрегатов шасси

Калибр используется при диагностике состояния передней поперечины.

СТАПЕЛЬ CELETTE

IV — СВЕДЕНИЯ О СПЕЦИАЛЬНЫХ ПРИСПОСОБЛЕНИЯХ

BLACKHAWK

Специальные головки для системы MS

Адрес для заказа: BLACKHAWK S.A.

Centre Eurofret Rue de Rheinfeld 67100 STRASBOURG

Каталожный номер поставщика: REN 88200

CELETTE

Специальные головки для системы MS

Адрес для заказа: CELETTE S.A.

В.Р.9

38026 VIENNE Каталожный номер поставщика: 760 300

Специальный инструмент и приспособления

Точки (А) и (В) являются опорными для установки приспособления на кузов.

Перед установкой приспособления следует при диагностике состояния убедиться в правильности положения данных точек.

Точки (Е), (F), (G) и симметричные им точки служат прежде всего для крепления и выверки положения заменяемых деталей.

Однако при невозможности использования одной из точек (А) или (В) в качестве опорной (выявленной при диагностике), опорными точками для выверки положения деталей служат точки, расположенные со стороны, противоположной месту удара.

Обозначение и каталожный номер приспособления

Рисунок		Обозначение	Каталожный номер, указываемый при заказе	Наименование
		Саг. 1439	00 00143 900	Приспособление для передней панели кузова

Геометрические размеры рено логан
