Приемно контрольные приборы охранной сигнализации, виды, выбор и монтаж
Приборы и датчики являются основными компонентами аппаратуры систем охранной сигнализации. В данном материале речь пойдет о приемно-контрольных приборах или панелях (ПКП), их назначении, принципе действия, устройстве и применении.
В системах охранно пожарной сигнализации ПКП предназначены для:
- контроля состояния шлейфов (датчиков) системы;
- индикации режимов работы аппаратуры;
- формирования (в некоторых случаях и передачи) тревожных и служебных извещений;
- управления другим оборудованием и системами.
В зависимости от количества подключаемых шлейфов сигнализации (ШС) охранные приборы подразделяются на устройства с малой —до 5, средней — от 5 до 20 и большой — свыше 20 шлейфов информационной емкости. Данное подразделение, на мой взгляд, достаточно условно.
Гораздо больший интерес представляют функциональные возможности приемно-контрольных панелей.
Тактика постановки на охрану.
Некоторое время назад ПКП не баловали своих пользователей большим набором опций. Поэтому самой популярной была тактика постановки под охрану «с открытой дверью». То есть прибор переключался в охранный режим после восстановления шлейфа сигнализации. Пока входная дверь была открыта шлейф сигнализации находился в разомкнутом состоянии.
После того как персонал покидал помещение, на приемно контрольный прибор при открытой двери подавали питание, после чего ответственных за сдачу помещения покидал объект и закрывал дверь. ПКП переходил в рабочий режим после чего любое нарушение шлейфа сигнализации вызывало сигнал тревоги.
В настоящее время такая тактика все больше представляет исторический интерес, поскольку существуют новые, более удобные технологии:
- задержки взятия под охрану;
- сдачи с помощью кодовых устройств.
Суть первого способа состоит в том, что при включении устройства оно некоторое определенное время не реагирует на состояние ШС. По его истечении ПКП переходит в режим охраны. Если вдруг за время отведенное на выход персонал не успел покинуть помещение, то сигнализация под охрану либо не возьмется, либо перейдет в тревожный режим. При этом все действия придется повторить с начала.
Второй вариант более удобен, поскольку позволяет осуществлять управление с помощью ключей Touch Memory, набора цифровых кодов на специальной панели или использованием proxi карт.
Возможности программирования режимов работы и типов шлейфов.
Современные приемно контрольные приборы охранной сигнализации позволяют различными (программно-аппаратными) способами менять их конфигурацию и тактику работы. Наиболее востребованными являются возможности:
- объединения ШС в группы по различным принципам, например, функциональному назначению;
- индивидуальное программирования типов шлейфов и их групп;
- определение тактики охраны и работы исполнительных устройств.
ВИДЫ ПРИБОРОВ ОХРАННОЙ СИГНАЛИЗАЦИИ
«Классические» исполнения ПКП контролируют два состояния одного или нескольких шлейфов: «норма», соответствующих режиму охраны и «тревога». Последний может быть вызван обрывом или замыканием ШС, вызванным как попыткой проникновения на охраняемых объект, так и другими причинами, которые относятся к категории ложных срабатываний.
Кстати, про то что такое шлейф сигнализации, а также их виды и типы можно почитать на этой странице.- низкая информативность;
- невозможность точной локализации места срабатывания.
Этого лишены устройства адресной охранной сигнализации. Они позволяют подключать к одной двухпроводной линии порядка 100 (определяется типом конкретного ПКП) датчиков сигнализации.
Каждый из них однозначно идентифицируется прибором за счет уникального адресы. Цифровой способ передачи данных значительно повышает информативность шлейфа и, как следствие, надежность охранной системы.
Поскольку реализация адресного принципа требует применения микропроцессорного управления, то такие панели обладают возможностями создавать различные виды охранных зон, гибко их конфигурировать и организовывать взаимодействие с другими типами исполнительных устройств.
Удачным представителем таких систем является адресная система безопасности «Орион».
Не забывайте — при использовании адресных систем должна быть обеспечена совместимость приемно контрольной аппаратуры и охранных датчиков (извещателей).
Беспроводные (радиоканальные) приемно контрольные приборы.
По сути своей они представляют собой приемники радиочастот с набором определенных контрольных функций. Многие «серьезные» радиоканальные системы имеют в своем составе комплект устройств с различным пакетом опций. Например, панель контроля и управления может работать с проводными шлейфами и одновременно поддерживать интерфейсное подключение радиоприемного устройства (РПУ).
В этом случае РПУ осуществляет только прием информации и передачу ее для дальнейшей обработке контрольной панели. Это позволяет создавать различные по сложности и возможностям охранные системы, пригодные для установки на дачах, в частных домах или квартирах.
МОНТАЖ И УСТАНОВКА ПКП
Монтаж приборов охранной сигнализации производится в соответствии с определенными правилами, которые должны обеспечивать:
- пожаро- и электробезопасность;
- минимальный риск несанкционированного доступа к органам управления и коммутационным устройствам ПКП;
- надежность и эффективность работы системы сигнализации.
Первый момент достигается установкой прибора на несгораемых поверхностях, выполнением подключений к электрической сети проводами соответствующего сечения имеющими качественную изоляцию. Если конструкция изделия требует выполнения заземления, то пренебрегать этим мероприятием не следует.
Обратите внимание — к любому прибору прилагается инструкция по его монтажу и установке, которая может иметь индивидуальные особенности, для конкретного типа аппаратуры.
Поскольку ПКП является оборудованием в котором соседствуют силовые (220 В) и слаботочные цепи, то чрезвычайно важно исключить возможность электрического контакта между ними. Как правило, предприятие изготовитель предусматривает защиту от подобного рода неприятностей, но лишний раз напомнить об этом не мешает.
Ограничение доступа к ПКП.
Поскольку охранный прибор управляет всей аппаратурой сигнализации, то несанкционированное вмешательство в его работу способно полностью нарушить работу системы. Подобные действия могут быть осуществлены:
- в охраняемое время;
- в течении периода, когда сигнализация снята с охраны.
Первый вариант может показаться анекдотичным, но тем не менее изложу основные правила, которых следует придерживаться при монтаже приемно-контрольных приборов.
- во первых — ПКП должен устанавливаться внутри охраняемого объекта;
- во-вторых — подходы к нему нужно защитить датчиком движения.
Для того чтобы защитить приборы в неохраняемое время их следует устанавливать в помещениях с ограниченным доступом посторонних лиц. Кроме того можно произвести монтаж ПКП в запираемом металлическом шкафу. Как дополнительная мера защиты — оборудование этого шкафа сигнализацией и подключением ее на пульт охраны в круглосуточном режиме.
Кстати, многие устройства оборудованы датчиками вскрытия корпуса, так что можно сдавать под постоянную охрану сам приемно контрольный прибор. Следует заметить, что последние способы актуальны для особо важных объектов.
ВЫБОР ПРИБОРОВ ДЛЯ СИСТЕМ ОХРАННОЙ СИГНАЛИЗАЦИИ
По большому счету, выбор приемно-контрольного прибора следует производить с учетом соответствия его возможностей требованиям, предъявляемым к системе сигнализации. Все это уже было рассмотрено ранее, поэтому ограничусь конспективным перечислением основных моментов.
Информационная емкость.
Для дачи или квартиры вполне достаточно ПКП с количеством подключаемых шлейфов сигнализации от 2-х до 4-х. Для более крупных объектов выбор емкости следует производить индивидуально, но в любом случае, при количестве ШС более 20 лучше использовать адресные системы сигнализации.
Кстати, адресные панели не оборудованы встроенными системами индикации состояния шлейфов, поскольку как таковые они отсутствуют. Однако, информация о состоянии охранных зон нужны, поэтому при выборе таких устройств стоит приобрести специальные блоки индикации.
Следующий момент — способ постановки под охрану.
Здесь лучше выбирать криптостойкие варианты. Для большинства объектов оптимальным будет установка считывателя Touch Memory, тем более, что большинство современных приборов поддерживают такую тактику сдачи/снятия. Другие варианты либо менее надежны, либо менее удобны. Поэтому, как показывает практика, используются значительно реже.
Несколько слов про выбор корпуса прибора.
Конструктивно приборы охранной сигнализации имеют два типа корпусов:
- пластиковый;
- металлический.
При отсутствии заземления металлический корпус потенциально опасен с точки зрения возможности поражения электрическим током.
Электропитание.
Приборы охранной сигнализации могут иметь встроенный блок питания (подключается непосредственно к сети 220В и имеет собственный аккумулятор для обеспечения бесперебойной работы), а также запитываться от внешнего блока.
Первый тип ПКП имеет, как правило, дополнительный выход напряжения 12 Вольт для подключения питания датчиков сигнализации. Однако, его нагрузочная способность невелика.
Поэтому, при монтаже сигнализации на небольших объектах прибор с питанием от сети может обеспечить некоторую экономию на дополнительном блоке питания. Для систем с большим количеством энергопотребляющих извещателей этот момент не принципиален.
* * *
© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.
Приемно-контрольные приборы | НПО Сибирский Арсенал
Приёмно-контрольные приборы (панели, ПКП) – это основа сигнализации. К ПКП подключаются извещатели (датчики), оповещатели (сирена, табло и т.д.) и другое внешнее оборудование. Прибор контролирует состояние извещателей, при их срабатывании включает систему оповещения. Основной параметр ПКП – количество контролируемых зон (шлейфов сигнализации, лучей). Зоны сигнализации могут быть охранными или пожарными. Тип зоны зависит от типа подключенных в неё извещателей (датчиков). Приёмно-контрольные приборы имеют источник питания 12В, который обеспечивает питание для извещателей и оповещателей. В корпусе ПКП предусмотрено место для установки аккумулятора. К некоторым приборам можно подключить внешний источник резервного питания (РИП). Программирование приборов происходит с помощью компьютера (подключение через USB-порт) либо перемычками на плате.
-

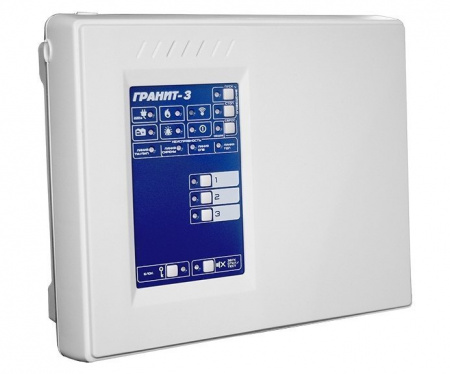

Охранно-пожарный
