Отличие кабеля силового от контрольного: Контрольный и силовой кабель – отличия, особенности конструкции, совместная прокладка

Содержание

Обслуживание силовых и контрольных кабелей

В городах подстанции глубокого ввода получают питание по маслонаполненным кабельным линиям 110-220 кВ. Питание потребителей от подстанций обычно осуществляется кабельными линиями 6-10 кВ. Вся силовая и осветительная проводка на подстанциях также выполняется силовыми кабелями, а цепей управления, сигнализации, защиты и блокировки — контрольными кабелями.
Внутри зданий и сооружений кабели прокладывают по специальным конструкциям, в коробах и шахтах. На территориях подстанции кабели прокладывают в земле, траншеях, туннелях, а при прокладке над землей — в лотках. Местом сосредоточения контрольных кабелей на подстанциях являются кабельные полуэтажи.
Конструктивными частями кабеля любого напряжения являются токоведущие жилы, изоляция, отделяющая токоведущие жилы друг от друга и от земли, защитные оболочки, накладываемые поверх изоляции кабеля для защиты от внешних воздействий.

Рис. 4.13. Трехжильный кабель с поясной изоляцией из пропитанной бумаги

:
1 — жилы; 2 — изоляция жил; 3 — заполнитель; 4 — поясная изоляция;
5 — защитная оболочка; 6 — бумага, пропитанная компаундом; 7 — защитный покров из пропитанной кабельной пряжи; 8 — ленточная броня; 9 — пропитанная кабельная пряжа
Токоведущие жилы изготовляются из медных или алюминиевых проволок. По числу жил силовые кабели бывают одно-, двух-, трех- и четырехжильные. Распространение получили одно- и трехжильные силовые кабели. Контрольные кабели изготовляются многожильными при небольшом сечении жил.
При сооружении кабельных линий отдельные отрезки кабелей соединяют между собой при помощи соединительных муфт. В РУ концы кабелей оконцовывают концевыми муфтами или заделками.
Изоляция кабелей выполняется из специальных сортов бумаги, пропитываемой вязким изоляционным составом (минеральное масло с канифолью). В эксплуатации находятся также кабели со сплошной полиэтиленовой изоляцией жил. Изоляция контрольных кабелей может быть бумажной, резиновой, поливинилхлоридной и полиэтиленовой.
Защитные оболочки накладываются поверх изоляции кабеля. Их изготовляют из свинца, алюминия и поливинилхлорида. Они защищают кабель от проникновения влаги и вредных веществ. От механических воздействий кабель защищают стальными лентами или проволоками, от коррозии — битумными покровами.

На рис. 4.13 показана конструкция трехжильного силового кабеля с изоляцией из пропитанной бумаги.
Кабели напряжением 110 кВ и выше выполняют маслонаполненными . Они не могут изготовляться с бумажной изоляцией, пропитанной маслокомпаундным составом, так как при существующей технологии изготовления кабелей велика опасность образования в изоляции газовых включений. При рабочем напряжении 110 кВ в таких включениях возникает ионизация, сопровождаемая повышением температуры изоляции. В результате этих процессов ускоряется местное старение изоляции и снижается ее электрическая прочность.
В маслонаполненных кабелях для пропитки бумажной изоляции при изготовлении применяется маловязкое дегазированное масло, а сушка и пропитка изоляции осуществляются по технологии, исключающей появление воздушных и других газовых включений.

Рис. 4.14. Расположение кабелей высокого давления в стальном трубопроводе:
1 — фаза кабеля; 2 — изоляционное масло; 3 — стальной трубопровод;
4 – защитные покровы трубопровода
В маслонаполненных кабелях заполняющее их масло находится под избыточным давлением.
Применяются кабели низкого давления (0,0245-0,294 МПа) в свинцовой оболочке с центральным маслопроводящим каналом и кабели высокого давления (1,08-1,57 МПа), три фазы которых находятся в стальном трубопроводе с маслом. Кабели высокого давления изготовляются и транспортируются к месту прокладки заключенными во временную свинцовую оболочку . При прокладке временная свинцовая оболочка с кабеля снимается и три фазы кабеля затягиваются в стальной трубопровод. Расположение кабеля в стальном трубопроводе показано на рис. 4.14.
Поддержание соответствующих избыточных давлений в кабелях низкого давления обеспечивается маслом из баков давления, размещаемых в определенных расчетных точках кабельной линии, а в кабелях высокого давления и кабельной линии в целом — автоматическими маслоподпитывающими установками АПУ.
Эксплуатация маслонаполненных кабельных линий связана с необходимостью систематического наблюдения за работой маслоподпитывающих устройств, качеством заполняющих их масла и герметичностью всей масляной системы. Наблюдение ведется с помощью устройств сигнализации давления масла, обеспечивающей регистрацию и передачу оперативному персоналу сигналов о понижении и повышении давления масла сверх допустимых пределов.
Допустимые нагрузки. Нагрузка кабельных линий рассчитывается по условию допустимых температур нагрева токоведущих жил. Максимально допустимые температуры установлены в зависимости от рабочего напряжения и вида изоляции кабеля:


Номинальное напряжение, кВ …………………

6

10

20-35

Температура нагрева жил кабеля, °С:







с бумажной пропитанной изоляцией ………

65

60

50

с пластмассовой изоляцией …………. ..

70

70

70

Для маслонаполненных кабельных линий 110 и 220 кВ длительно допустимая температура нагрева жил 70°С.
Проверка температуры нагрева жил силовых кабелей может производиться измерением температуры их металлических оболочек с учетом перепада температуры от металлических оболочек до жил. Однако на подстанциях температура жил кабелей, как правило, контролируется редко.

Длительно допустимые (эксплуатационные) нагрузки силовых кабелей определяются в зависимости от температуры среды, в которой проложен кабель, и условий прокладки (в земле, трубах, блоках и т.д.). Значения эксплуатационных нагрузок отмечаются на шкалах щитовых приборов, по которым ведется контроль за нагрузкой.
Для кабелей напряжением до 10 кВ с бумажной пропитанной изоляцией, несущих нагрузки меньше номинальных, может допускаться кратковременная перегрузка. Так, для кабелей, проложенных в земле, при коэффициенте предварительной нагрузки не более 0,6 допускается:


Перегрузка по отношению к номинальной . ……

1,35

1,3

1,15

Время перегрузки, ч ………………………………………

0,5

1

3

На время ликвидации послеаварийного режима для указанных кабелей допускается перегрузка в течение 5 суток в следующих пределах:


Перегрузка по отношению к номинальной …..

1,5

1,35

1,25

Длительность максимума перегрузки, ч ………

1

3

6

На время ликвидации послеаварийного режима для кабелей с полиэтиленовой изоляцией допускается перегрузка до 10%, а для кабелей с поливинилхлоридной изоляцией до 15% номинальной продолжительностью не более 6 ч в сутки в течение 5 суток, если нагрузка в остальные периоды времени этих суток не превышала номинальной.


Для маслонаполненных кабельных линий 110-220 кВ, проложенных в земле и засыпанных естественным грунтом, вынутым из траншеи, разрешается перегрузка при условии, что температура жил не превышает 80°С, при этом длительность непрерывной перегрузки не должна быть более 100 ч.
Осмотры. При осмотрах открыто проложенных кабелей проверяют отсутствие механических повреждений брони, вмятин, крутых изгибов, вспучиваний оболочек, следов вытекания мастики, наличие антикоррозионных покрытий брони, защищенность соединительных муфт стальными или асбоцементными трубами (соединительные муфты на контрольно-сигнальных кабелях трубами не защищают), правильность раскладки кабелей на опорных конструкциях и состояние самих конструкций, состояние концевых муфт и заделок, отсутствие нагрева наконечников жил и выплавлений алюминиевых шин в местах контактных соединений с наконечниками. При осмотрах кабелей в кабельных полуэтажах подстанции проверяют также исправность цепей освещения и вентиляции, наличие и достаточность средств пожаротушения, состояние несгораемых перегородок и уплотнений кабелей в местах прохода их в другие помещения, отсутствие посторонних предметов и особенно горючих материалов, наличие маркировки кабелей.
При осмотрах концевых муфт маслонаполненных кабелей обращают внимание на отсутствие подтеков масла через места уплотнений, а также подтеков на питающих маслопроводах, отсутствие трещин в местах паек, трещин и сколов фарфоровых покрышек, целость заземляющих спусков. Исправность концевых муфт определяется на слух. В случае обнаружения звуков разряда или перекрытий в концевой муфте кабельная линия должна выводиться в ремонт в возможно короткий срок. Проверяют уровень масла в маслоподпитывающих баках, исправность вентилей, отсутствие утечек масла из баков, правильность установки стрелок на электроконтактных манометрах — датчиках сигнализации о падении давления в кабеле в случае утечки масла. Снижение уровня масла в баках и отклонение стрелок манометров в сторону уменьшения давления при отсутствии повреждений концевых устройств свидетельствуют о появлении утечек масла из кабеля на его трассе. Об этом необходимо немедленно сообщить главному инженеру предприятия электросетей, так как это угрожает аварийным выходом кабеля из строя.
Маслонаполненные кабельные линии оборудуются установками катодной поляризации для защиты брони и оболочек кабеля от разрушающего действия блуждающих токов и агрессивных почв. От установок катодной защиты оболочкам кабелей сообщается отрицательный потенциал, что предотвращает их электролитическую и электрохимическую коррозию.
Внешний осмотр установок катодной защиты должен производиться не реже 1 раза в месяц, при этом проверяют исправность проводки от источника питания, плотность подсоединения дренажных кабелей, отсутствие нагрева контактов полупроводниковых выпрямителей, загрязнений установки.
Профилактические испытания позволяют выявить и своевременно устранить слабые места в изоляции кабелей. Основным методом является испытание повышенным напряжением постоянного тока. Испытание переменным током требует применения мощных испытательных установок, поскольку кабели обладают большой зарядной реактивной мощностью.
Подчеркнем, что повышенное напряжение постоянного тока не оказывает вредного воздействия на хорошую изоляцию, так как при этом не появляется опасная начальная ионизация, в то же время ослабленные места в изоляции доводятся до пробоя энергией, развивающейся в месте повреждения.
Наибольшее распространение получил метод испытания отключенных от сети кабельных линий при помощи имеющихся на подстанциях стационарных испытательных установок (рис. 4.15). Для испытаний линию отключают и заземляют. Затем с одной из фаз снимают заземление и к ней подключают испытательную установку. Две другие жилы в это время остаются заземленными. По такой схеме поочередно испытывают изоляцию всех жил.
Значения испытательных напряжений и время выдержки под напряжением для кабелей разных номинальных напряжений с бумажной пропитанной изоляцией следующие:


Номинальное напряжение кабеля, кВ …………

6

10

20

35

Испытательное напряжение, кВ ………………

36-45

60

100

175

Время выдержки, мин …………………

5

5

5

5


Рис. 4.15. Схема испытания кабеля:
1 — выпрямительная установка повышенного напряжения; 2 — испытуемый кабель


Испытательное напряжение, кВ …..

36-45

60

100

175

Время выдержки, мин. …………….

5

5

5

5

Состояние изоляции оценивается не только значением тока утечки, но главным образом характером его изменения и асимметрией тока по фазам. При удовлетворительном состоянии изоляции ток утечки в момент подъема напряжения резко возрастает за счет заряда емкости кабеля, а потом быстро спадает: у кабелей 6-10 кВ с бумажной пропитанной изоляцией до значения менее 300 мкА, у кабелей 20-35 кВ до 800 мкА. При наличии дефекта ток утечки спадает медленно и даже может возрасти. Запись тока утечки производится на последней минуте испытаний. Абсолютное его значение не может рассматриваться как браковочный показатель, так как оно зависит от длины кабельной линии, температуры кабеля, состояния концевых муфт и других условий.
Асимметрия, т.е. разница значений токов утечки по фазам кабелей с неповрежденной изоляцией, должна быть не более 50%. Дефектная изоляция обычно пробивается в момент подъема напряжения, при этом от броска тока автоматически отключается испытательная установка.


В настоящее время отечественной промышленностью изготовляются и поставляются предприятиям энергосистем кабели напряжением 110 кВ и выше с алюминиевой жилой и с изоляцией из вулканизированного полиэтилена, заключенные в защитные оболочки из полиэтилена (для кабелей, прокладываемых на воздухе, оболочка выполняется из поливинилхлоридного пластиката). У кабелей 110 кВ при сечении 350 мм2 толщина изоляции 11,4 мм; наружный диаметр кабеля в оболочке 58,2 мм.

Применяются также специальные герметичные контейнеры для транспортировки, хранения и прокладки кабелей высокого давления без свинцовых оболочек.

Кабеля КВВГ, КВВГнг, КВВГЭнг: назначение, технические характеристики

Промышленное оборудование получает питание от электросети, используя для этого разветвленные кабельные линии. Одни из них используются для прямой подачи напряжения на исполнительные механизмы. Другие, например, КВВГ, применяют для электроснабжения контрольно-измерительных компонентов оборудования.

Определение и отличия

Во-первых, следует изначально решить один устоявшийся миф или противоречие. Многие не совсем опытные и квалифицированные «специалисты» часто путают его с кабелем типа ВВГ, считая их однотипными или модифицированными. Отчасти, способствует такому заблуждению сходная технология производства, структура жил, но на самом деле это совершенно разные по предназначению (сфере применения) продукты.

В первом случае, имеется распространенный кабель ВВГ, относящийся к группе силовых, то есть тех, которые используют для непосредственной передачи электроэнергии. За счет таких проводников организовывается подача напряжения на ключевые силовые, исполнительные механизмы оборудования.

Второй кабель – это вовсе не модернизация предыдущего, а полноценный самодостаточный продукт, который относится к категории контрольных. Главное его отличие от силового в том, что передаваемое низковольтное напряжение используется не для обеспечения работы узлов и механизмов, а для контроля за ней. Его применяют для соединения с пускорегулирующей арматурой, автоматикой, средствами релейной защиты и т. п.

Кроме этого существует ряд конструкционных отличий:

  1. Цветовая маркировка токопроводящих жил. Кабеля контрольные КВВГнг или КВВГЭнг имеют скрученные жилы. Каждая скрутка обязательно содержит счетную и направляющую жилы, изоляция которых имеет, соответственно, синий и красный цвет. Силовой кабель, напротив, состоит из отдельных элементов с разных по цвету изоляцией,
  2. Толщина изолирующего слоя. Согласно нормативным документам, контрольные кабеля КВВГнг, КВВГЭнг и другие имеют изоляцию меньшей толщины, нежели аналог по сечению силового типа. К примеру, для жилы 2,5 мм2, этот показатель составляет 0,7 мм и 0,8 мм, соответственно,
  3. Температура нагрева. Максимальный порог для силовых кабелей составляет 80ºС, тогда как у контрольных КВВГнг и КВВГЭнг он меньше – 70ºС,
  4. Эластичность. Этот параметр отвечает за способность изгибаться по ходу укладки. Для силового кабеля минимальный радиус составляет около 10 внешних диаметров, а для КВВГнг или КВВГЭнг – не менее 4.

Маркировка кабельной продукции

Те непонятные, на первый взгляд, обозначения, которые уже упоминались выше, имеют под собой четкое основание, поскольку определяют технические характеристики отдельных продуктов и область их возможного применения. Расшифровка аббревиатуры КВВГнг, КВВГЭнг следующая:

  • К – указывает на то, что это контрольный кабель,
  • В (первая) – означает, что жилы имеют поливинилхлоридную (ПВХ) изоляцию,
  • В (вторая) – используется оболочка из ПВХ,
  • Г – отсутствие защитного покрова,
  • Э – наличие экранированного шара из алюминиевой фольги,
  • НГ – внешняя оболочка из пластиката, не поддерживающего горение.

Также следует учесть, что поскольку вначале обозначение не стоит буква А (алюминий), то жилы медные.

Особенности конструкции, характеристики КВВГнг

Данный вид продукции используется для передачи переменного тока напряжением до 660 В и 100 Гц, а также постоянного – до 1000 В. Как следует из расшифровки, здесь используются медные токопроводящие жилы. Они могут объединяться в несколько концентрических скруток (одна поверх другой), с обязательным наличием в каждой из них счетной пары жил (красная и синяя изоляция). Их количество может варьироваться в зависимости от потребности, сечения (0,75…10 мм2), и составляет от 4 до 37 штук. Соответственно, наружный диаметр провода может находиться в пределах от 7,6 мм (для кабеля 4×0,75) до 25,3 мм (для 10×10). Последняя пара букв маркировки КВВГнг означает, что внешний слой имеет пониженную степень горючести. То есть, его можно использовать при повышенных требованиях пожарной безопасности.

Радиус изгиба кабелей с внешним диаметром до 10 мм составляет не менее 3D, а более крупных – 4D.

Кабеля типа КВВГнг используются для организации неподвижных соединений открытым способом. Допускается также укладка в траншее, но следует учитывать, что кабель не бронированный.

Особенности конструкции, характеристики КВВГЭнг

Данный вид продукции имеет те же технические характеристики по напряжению, что и предыдущий. Главным условием его применения являются повышенные требования пожарной безопасности, нераспространение пламени при групповом способе укладки кабелей. Условия для прокладки КВВГЭнг аналогичные – открыто, в коробах или туннелях.

В конструктивном плане КВВГЭнг состоит из следующих ключевых компонентов:

  1. Однопроволочные медные токопроводящие жилы,
  2. ПВХ изоляция жилы,
  3. ПВХ изоляция (обертка, пояс) скрутки,
  4. Экран (фольга из алюминия). В расшифровке обозначается, как Э,
  5. Внешний защитный слой из ПВХ. Как правило, используется шланг на базе пластиката НГП и т. п.

В отличие от КВВГнг, кабель типа КВВГЭнг имеет больший минимальный радиус изгиба, равный примерно 6D. Количество жил аналогично может составлять от 4 до 37 штук. При этом, максимальное сечение одной жилы составляет всего 6 мм2.

Кабеля типа КВВГнг и КВВГЭнг широко используются для организации контрольных линий, отвечающих за организацию проверки исправности и точности работы основного оборудования. Их удел – низковольтные линии, а изоляция более тонкая, что снижает общую стоимость в сравнении с силовыми аналогами. Он не является бронированным, поэтому следует соблюдать предписания по монтажу.

Характеристики известных силовых и контрольных кабелей

Кабельная продукция имеет очень широкий ассортимент. Это объясняется большим разнообразием токов, напряжений, числа проводников и условий эксплуатации. Промышленность проделала большой путь – от примитивных проволок, обмотанных полосками ткани или бумаги, до современных кабелей, иногда очень изощренно устроенных. Устаревшие изоляционные материалы: ткань, резина, в настоящее время полностью вытеснены синтетическими полимерными и стекловолоконными материалами. По назначению кабели можно разделить на две группы: силовые и сигнальные.

Силовые кабели

Их назначение – передавать электроэнергию с наименьшими потерями. Для этой цели стремятся как можно выше поднять напряжение, при этом получается умеренный ток и сечение проводников можно выбрать меньше. С другой стороны, растут проблемы, связанные с высокой напряженностью поля, что может привести к электрическому пробою между проводниками, или даже на внешние проводящие предметы. Их решают повышением качества изоляции.

Есть также проблема механической и тепловой устойчивости, и стойкости к действию агрессивных химических веществ. Соответствующая прочность ожидается и от изоляции. Кабели с высокой прочностью к внешним механическим воздействиям должны иметь броню. Это ничуть не перебор, несмотря на целый ряд принимаемых мер, бывают ситуации, когда штык лопаты или даже ковш экскаватора ударяет в силовой кабель. Без брони нетрудно вообразить последствия.

Некоторые кабели специального назначения имеют масляное наполнение или газ под высоким давлением (обычно азот). Повышенное давление газа позволяет повышать напряжение, так как при этом возрастает пробивное напряжение. Кабели для передачи высокочастотной энергии выполняются коаксиальными, для нейтрализации электрических и магнитных полей излучаемых во внешнюю среду и обратно (в сигнальных кабелях это защита от помех). В коаксиальных кабелях также может использоваться газ под давлением. При повышении частот до сантиметрового диапазона, среднюю жилу убирают и получают волновод – металлическую трубу с гладкими стенками.

Силовые кабели, используемые в промышленности и для питания многоквартирных домов (крупных зданий) можно поделить на два вида: воздушные, например, кабель силовой ВВГнг, и подземные. Первые прокладываются по стенам, на столбах (с несущим тросом), проводятся внутри зданий и кабельных каналов до силовых щитов.

Кабель под землей в броневой оболочке с гидроизоляцией используют для подключения подстанций к зданиям и объектам-потребителям (установкам) на производствах, например, кабель ВБШв. Это освобождает территорию от столбов и воздушных линий. ЦААШв (изоляция бумага, пропитанная церезином, оболочка кабеля из алюминия, закрыта пластикатом) можно привести в качестве примера кабеля, устойчивого к пробоям от повышенного напряжения.  Механически более прочным является ЦААБл, усиленный стальной броней. Подробнее о расшифровке марки кабелей можно узнать здесь.

Самые маломощные и гибкие силовые кабели называют шнурами, их используют для подключения электрических приборов к розеткам, это также наиболее подходящий кабель для удлинителя. Они должны быть гибкими и безопасными, тем не менее ввиду того, что они используются в достаточно мягких условиях дома или офиса, не следует переоценивать их прочность и безопасность.

Для изоляции в современных кабелях применяют полиэтилен, он имеет очень высокую электрическую прочность: до 20 кВ/мм, и обладает массой других достоинств. Его недостатком является относительно невысокая рабочая температура, не превышающая 100°C, а иногда и заметно ниже, причем полиэтилен относительно горюч. Часто применяют для изоляции и поливинилхлорид с наполнителями (пластикат). Этот материал относится к мало горючим, имеет оптимальные для проводов и кабельной продукции пробивные напряжения в области до 1 кВ. При горении выделяет ядовитые газы: хлор, хлороводород.

Примеры силовых кабелей

Рассмотрим популярные марки силовых кабелей. Силовой кабель ВВГнг ls используется для разводки электросети внутри здания. Маркировка кабеля расшифровывается следующим образом. Первые две буквы «ВВ» обозначают материал изоляции первого и второго слоя. Г-не бронированный (гибкий). Материал для внешней и внутренней изоляции один и тот же, поливинилхлорид. Буквы «нг» означают «негорючий», а ls «low smoke» – при горении он выделяет мало дыма.

Понятно, что негорючесть здесь понятие относительное, он лишь мало способствует распространению пожара, так как содержит вещества в заполнителе, препятствующие дальнейшему горению. Такой кабель выпускается с числом жил от 1 до 5 и сечением от 1.5 мм.кв до 240 мм.кв и рассчитан, соответственно, на ток от 20 А до 3.2 кА (такая «экзотика» явно не для дома). В качестве проводникового материала используется медь. Рабочее напряжение кабелей до 1 кВ.

Кабель АВВГнг является аналогом с алюминиевыми жилами. Его применение в целом ряде случаев имеет преимущество: он легче, дешевле, и вполне надежен. Кабель АВВГнг, при прочих равных условиях, должен иметь примерно в 1.5 раза большее сечение, чем его медный аналог. Это хороший кабель для улицы.

Кабель NYM Севкабель (выпускается по германской лицензии) можно считать улучшенным вариантом ВВГнг. Он имеет только один недостаток – не должен подвергаться действию прямых солнечных лучей.

Проводник медь, каждая жила имеет свою цветную маркировку, изоляция жил из пластиката. Внешняя оболочка негорючий ПВХ-пластикат, светло-серый. Благодаря мелу, используемому в качестве заполнителя, улучшается пожаро- и взрывобезопасность, кабель очень технологичен в разделке. Сечение жил соответствует ВВГ.

Бронированный кабель ВБбШВнг имеет внешнюю гидроизолирующую оболочку из ПВХ, под которой имеется броня из стальных лент, затем снова оболочка из ПВХ, и, наконец, изолированные ПВХ-пластикатом медные жилы, состоящие из одной или нескольких проволок. Сечения жил и рабочее напряжение те же, что и выше. Это кабель для прокладки в земле.

Химически стойкий кабель РКГМ является проводом. Так называют одножильный кабель, с одним проводником. Он может состоять из множества тонких проволок. Таков и РКГМ. Этот провод имеет многопроволочный медный проводник, кремнийорганическую (силиконовую) изоляцию. Расшифровка маркировки кабеля: Р – резина, К – кремнийорганика. Г – означает гибкий и М – это внешняя оплетка из стекловолокна. Рабочая температура достигает +180°C. Из РКГМ часто делают кабель для сауны, свивая его на роликах. Минимальное сечение провода 0.75 мм.кв, максимальное – 120 мм.кв. Кабель НВ в таких случаях применять нельзя, его изоляция не очень прочная и термически слабая, работает до 70 градусов.

Сигнальные кабели

Часть из них также называют контрольными, потому, что они служат для передачи сигналов от измерительных приборов и сигналов, управляющих работой реле, сервомоторов и т. п. Сигнальный, слаботочный кабель делится по рабочим частотам. Наиболее высокочастотные делают коаксиальными, примеры применения: телевидение, видеонаблюдение, компьютерные сети. Часть кабелей выполняется витыми парами – это кабели для локальных вычислительных сетей. Существует специальный плоский кабель «лапша», для подключения телефонных абонентских устройств или радиоточек внутри здания. Все такие кабели, в противоположность силовым, называют слаботочными.

Существуют (до сих пор) телефонные кабели из большого числа пар однопроволочных проводов: 20, 50 100, 200 и более. Использовались и специальные кабели для междугородней многоканальной телефонной и телеграфной связи с уплотнением. Все кабели для связи делали воздушными или бронированными для прокладки в земле. В настоящее время они полностью вытесняются оптическим волокном.

Контрольные кабели работают в тяжелых условиях на производствах и должны выдерживать их агрессивные условия. Для применения в домашних и офисных условиях они, мягко говоря, были бы грубоватыми.

Пример контрольного кабеля

Контрольный кабель КВВГнг аналогичен по материалу ВВГнг, но имеет повышенное число жил, обычно небольшого сечения. Он используется для целей сигнализации, подключения датчиков, работающих на низкой частоте или постоянном токе с низким выходным сопротивлением, реле и катушек пускателей. Типичный пример использования: подключение реверсивных пускателей или группы из нескольких пускателей к кнопочным постам или автоматике.

Применять сигнальные и контрольные кабели для использования в электросети 220/380 В для питания электроустановок не рекомендуется, а в ряде случаев категорически запрещено! Для этих целей подходят только силовые кабели и шнуры питания.

Контрольный кабель КВВГ — KVIVSnab.by



Контрольный кабель

Кабель контрольный, в отличие от обычных силовых кабелей, используется для передачи сигнала и осуществления контроля состояния и режима работы подключенных к электросети объектов, устройств сигнализации, для управления автоматическим оборудованием и устройствами релейной защиты.

Основное предназначение данного вида кабеля – это не непосредственно передача напряжения для работы оборудования (как в случае с силовым кабелем), а контроль над этой работой. Контрольные кабели снабжают электроэнергией контрольно-измерительные компоненты оборудования для управления данным оборудованием.

Контрольный кабель может пропускать незначительную токовую нагрузку и считается промежуточным между обычным силовым кабелем и кабелем для проведения связи. Благодаря высокой гибкости может использоваться для подключения оборудования, стационарных установок в труднодоступных местах. Контрольный кабель изготавливается с меньшей толщиной внутренней и внешней изоляции, гораздо эластичнее силового и требует меньшее количество радиусов изгиба при монтаже.

Еще одно отличие контрольного кабеля от силового в максимальной температуре нагрева жил при эксплуатации. Для контрольного кабеля этот порог составляет 70 гр., для силового – 80 гр.

Кабель контрольный может прокладываться в жилых зданиях и промышленных помещениях, в каналах, туннелях, допускается укладка в траншеях, в агрессивной среде. Но важно не подвергать растягивающему воздействию, механическому воздействию.

Изготавливается контрольный кабель с разным сечением жил (чем больше значение нагрузки, тем большее сечение кабеля вам нужно подбирать).



Контрольный кабель КВВГ



ООО «КВИВСнаб» реализует следующие виды контрольного кабеля с медной жилой:

  • КВВГ – контрольный кабель медный с поливинилхлоридной изоляцией и оболочкой.
  • КВВГнг – контрольный кабель с оболочкой, выполненной из ПВХ пластиката пониженной горючести.
  • КВВГнг-ls – кабель не только имеет изоляцию и оболочку из ПВХ пластиката пониженной горючести, но и отличается низким дымо- и газовыделением, не распространяет горение при групповой прокладке.
  • КВВГЭ – экранированный контрольный кабель, защищенный от электромагнитных помех. Благодаря экрану, КВВГЭ может прокладываться вблизи другого оборудования, создающего свое электрическое поле.
  • КВВГЭнг – экранированный кабель, не поддерживающий горение (с внешней оболочкой, выполненной из негорючего пластиката).
  • КВВГЭнг-ls – экранированный контрольный кабель пониженной пожароопасности: изготавливается из ПВХ пластиката низкой горючести и отличается низким дымовыделением, не распространяет горение при групповой прокладке кабеля.

Силовой кабель ААБл. Общее описание и применение.

Силовой кабель — это электрический кабель, который предназначен для передачи электричества от места его производства или вырабатывания до промышленных объектов и предприятий, силовых и осветительных установок стационарного типа, транспортных и коммунальных объектов. Под словами «кабель силовой » обычно имеется ввиду кабели с изоляцией из сшитого полиэтилена, бумажной изоляции или ПВХ пластиката на напряжение до 35 киловатт.

Силовой кабель находит применение в самых разных отраслях — он задействован в схемах передачи и распределения электроэнергии при прокладке требующей повышенной надежности бытовой и промышленной проводки, включая высоковольтные линии передач.

В соответствии с разнообразной сферой применения производство силового кабеля предполагает наличие широчайшего модельного ряда.

Силовые кабели марки ААБл (расшифровывается как кабель с алюминиевыми жилами с алюминиевой оболочкой) имеют алюминиевые или медные токопроводящие проводники (жилы) со специальной изоляцией, выполненной из электротехнического сорта бумаги, специально пропитанной вязким композитным составом. Кабели имеют свинцовую или алюминиевую оболочку. Они могут быть выполнены с использованием защитных покровов или же без них. Предназначаются силовые кабели ААБл для обеспечения передачи и дальнейшего распределения электрической энергии. Широко применяются они в установках стационарного типа различного назначения в электроцепях переменного или постоянного тока (напряжение тока до 10 кВ, частота 50Гц). Кабели ААБл с двумя медными контрольными жилами сечением 1,5 кв.мм применяются в сетях электрифицированного транспорта.

Такие кабели могут монтироваться (прокладываться ) в земляном грунте (при условии низкой или средней коррозийной активности среды), а для прокладки (монтажа) на трассах с разностью высотных уровней между низшей и высшей точками. Для размещения кабеля больше 15-35 метров широко применяются кабели марки ЦААБЛ, изоляционных пропиточный композитный состав которых является нестекающим.

Кабели ААБл предназначены для эксплуатации на открытом воздухе, в сухих помещениях, в сырых, частично затапливаемых помещениях со слабой, средней и высокой коррозионной активностью, а также каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, на технологических эстакадах и по мостам, при наличии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в пожароопасных помещениях и взрывоопасных зонах класса В-Iб, В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Этот вид кабельной продукции может использоваться в умеренном и холодном климате, предназначен для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Кабель ААБл может использоваться в сетях с постоянным током при отсутствии блуждающих токов при условии, что в эксплуатационном периоде кабель не будет подвергаться растягивающим нагрузкам.

Срок службы кабеля ААБл составляет не менее 30 лет.

Технические характеристики

Рабочее напряжение 1, 6, 10 кВ
Температура окружающей среды при эксплуатации от -50°С до +50°С
Относительная влажность воздуха (при температуре до +35°С) до 98%
Минимальная температура прокладки кабеля без предварительного подогрева 0°С
Сопротивление изоляции 1 км кабеля:
— для кабелей 1 кВ не менее чем 100 МОм
— для кабелей 6 – 10 кВ не менее чем 200 МОм
Предельная длительно допустимая рабочая t° жил:
— для кабелей 1 кВ +80°С
— для кабелей 6 – 10 кВ +70°С
Предельно допустимая температура нагрева жил кабелей в аварийном режиме (или режиме перегрузки) +90°С
Максимальная температура нагрева жил при коротком замыкании +200°С
Минимальный радиус изгиба при прокладке:
— одножильного кабеля 25 диаметров кабеля
— многожильного кабеля 15 диаметров кабеля
Гарантийный срок эксплуатации [месяц] 54
Максимальная рабочая температура жилы при перегрузке [°С] 105
Максимальная рабочая температура жилы [°С] 80
Монтаж при температуре, не ниже [°C] 0
Радиус изгиба кабелей [наружных диаметров] 25
Разность уровней, не более [м] 25
Срок хранения кабелей на открытых площадках Не более 2 лет
Срок хранения кабелей под навесом Не более 5 лет
Срок хранения кабелей в закрытых помещениях Не более 10 лет

Элементы конструкции кабеля ААБл

  1.   Алюминиевая токопроводящая жила:
  • однопроволочная (класс 1) сечением 25-240 кв. мм.,
  • многопроволочная (класс 1 или 2) сечением 70-800 кв. мм.;
  • Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
    маркировка жил:
    • цифровая: 1, 2, 3, 4,
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
  • Заполнение из бумажных жгутов;
  • Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
  • Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
  • Алюминиевая оболочка;
  • Подушка из битума, пленки ПВХ и крепированной бумаги;
  • Броня из стальных лент;
  • Наружный покров из стеклянной или кабельной пряжи и покрытие предохраняющее кабель от слипания.

    • изоляционный слой жил, маркировка и условия применения

    На чтение 7 мин Просмотров 486 Опубликовано Обновлено

    Часто потребители, не получившие специальных знаний по электротехнике, сталкиваются с прокладкой электросети или ремонтом устройств. Бытовые проводники похожи внешними характеристиками и маркировкой, поэтому пользователям нелегко определить, чем отличается кабель от провода или шнура по ГОСТ 22483-2012 и ТУ производителей. Следует разобраться в терминологии и получить достоверные сведения.

    Разница между кабелем и проводом

    Отличие кабеля от провода

    Кабель — пластиковая или резиновая магистраль, размещающая внутри несколько изолированных проводников. Проводники объединены в единую систему для удобства монтажа и эксплуатации, защиты от внешнего воздействия. Специальный кабель легко отличить по наличию броневого кожуха, предупреждающего повреждение при механическом действии.

    Провод — это многожильный или одножильный носитель, оснащенный легкой трубчатой изоляцией или представленный полым металлическим стержнем с сечением жил от 1,5 мм.

    Отличия кабелей от проводов заключаются в количестве жил, типе изоляции, маркировке и назначении. Ввиду двойной изоляции токонесущих жил кабель пропускает большие токи и напряжение, относительно провода. Разница составляет сотни киловольт в пользу кабеля.

    Внешняя оболочка

    Согласно ГОСТ 15845-80, провод – один проводник, кабель – две или более изолированных жил, объединенных в дополнительной изоляции. Если на двух или более металлических стержнях отсутствует защитная оболочка, по классификации – это провод.

    Расшифровка значений

    Маркировка кабеля и провода отличается буквами и цифрами.

    Названия проводов содержат следующие значения:

    • буква «А» впереди указывает, что это алюминиевый провод;
    • «П» – медный провод;
    • «ПП» – 2 или 3 плоские медные жилы;
    • следующие значения: «П» – полиэтиленовая изоляция, «Р» – резиновая, «В» – виниловая, «Л» – хлопчатобумажная оплетка;
    • «Н» — дополнительная защита негорючим наиритом, «В» – винилом;
    • «Г» — буква составляет разницу в маркировке, благодаря гибкой токоведущей сердцевине;
    • «ТО» — противогнилостное покрытие.

    Цифры в коде указывают на сечение проводов.

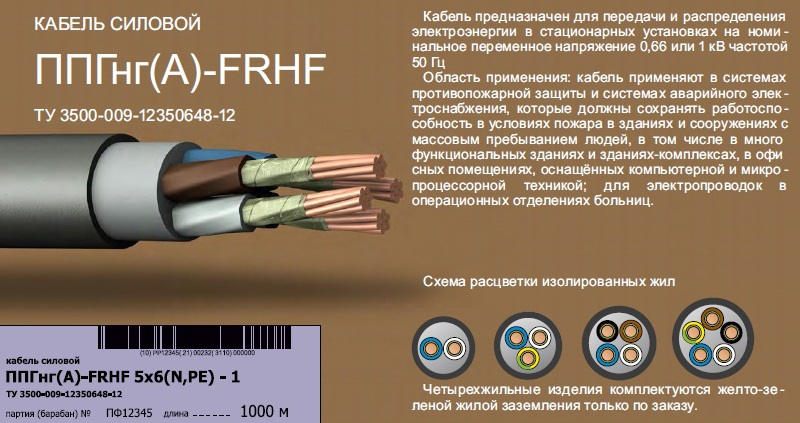

    Маркировка силового кабеля

    При маркировке кабелей ГОСТом установлен следующий порядок:

    • Тип жилы. «А» – алюминиевая, отсутствие литеры – медная.
    • Назначение. «К» – контрольное, «КГ» – с повышенной гибкостью.
    • Защита. «П» – полиэтиленовая, «В» – виниловая, «Р» – резиновая, «НГ» – негорючая и «Ф» – фторлоновая оболочка.
    • Бронь или внешнее покрытие. «А» – алюминий, «С» – свинец, «П» – полимер, «В» – винил, «Р» – резина, «О» – покрытие всех фаз, «Пв» – вулканизированный пластик.
    • Защита. «Б» – антикоррозийная броня, «Бн» – негорючая броня, «2г» – двойная ПВХ лента, «Шв» – виниловый шланг, «Шп» – полимерный шланг, «Шпс» – самозатухающий полимерный шланг.

    Сфера использования

    Кабель 5 категории

    Надежная защита от механического и агрессивного действия, увеличенный срок эксплуатации, номинальное напряжение — главные особенности кабеля, которые следует отличать от провода при монтаже в специальных условиях. Мощные изолированные системы пригодны для прокладки электросети под водой, землей, в шахтах, зонах повышенной пожароопасности, коррозионной активности.

    По ПУЭ (правилам устройства электроустановок) кабель разделяют на 5 категорий:

    • Силовые предназначены для передачи электроэнергии, укладываются стационарно или при подсоединении подвижных потребителей.
    • Монтажные проводники используются при межприборной прокладке устройств. Хорошо справляются с повышенными температурами и напряжением 500 В.
    • Устройства связи встречаются в системах сигнализации и проводной связи.
    • Линии управления хорошо зарекомендованы при подключении цепей управления и освещения в электрооборудовании с напряжением 600 В.
    • Радиочастотные и оптические носители передают энергию и сигналы на заданных радиочастотах или в оптическом диапазоне.
    Провод ПУГНП

    По области применения провода классифицируют на монтажные, силовые, установочные группы. Первые служат для гибкой или фиксированной проводки в распределительных щитах, изготовлении радио и электронной техники. Силовые варианты являются частью электросетей, установочные провода применимы при подключении установок, систем электропередач внутри, снаружи зданий.

    • Для стационарной прокладки в закрытых помещениях подойдут провода — ПУГНП, ПУНП, АПУНП, ПВС.
    • В трубах, строительных пустотах, кабельных лотках и под штукатуркой прокладывают установочные и монтажные изделия — ПВ-1, ПВ-3, АПВ, МКЭШ.
    • В местах, требующих повышенной термостойкости, применимы провода ПНСВ.
    • Для воздушных линий подойдут СИП-2, СИП-3, СИП-4
    • Слаботочной связи — ПРППМ, ТППэп, ТРП.

    Классификация электропроводников подробно описана в стандарте ISO 11801 2002.

    Срок службы

    Средний срок службы кабеля составляет 30 лет, провода — от 6 до 15 лет. Продолжительность эксплуатации обусловлена наличием/отсутствием двух и более изоляций, бронированной оболочки.

    Отличие кабеля от шнура

    Согласно определению, шнуры представляют собой гибкие проводки, включающие несколько эластичных жил – переплетенных проволок, изолированных неметаллической оболочкой. Изделия предназначены для подвижного соединения. Различие между шнурами составляет количество жил: различают многожильные и двухжильные изделия, чем больше нитей в жиле на единицу сечения, тем гибче проводник. Существуют гибкие жилы с повышенной пластичностью, используемые для создания шнуров.

    Плоская форма и минимальное сечение жил (1,5 мм2), применение в бытовой электропроводке — основные показатели, позволяющие определить, чем отличаются шнуры от кабелей и проводов. Чаще встречаются многожильные варианты, однако для электроприборов, не требующих специального заземления, вполне подойдут двужильные шнуры.

    Изоляция

    Гибкие жилы шнура покрыты полимерной изоляцией и заключены в один защитный кожух из мягкого пластика или резины.

    Электрокабель образован несколькими проводами, защищенными общей изоляцией (из ПВХ, резины, пластика). В зависимости от области применения, многие производители стремятся комплектовать кабель усиленными защитными покровами, а провод или шнур скрыт под легкой оболочкой.

    Только кабель может иметь дополнительную броню из свинцовой, алюминиевой или стальной проволоки/ленты, указываемой в маркировке.

    Маркировка

    Кабель КВВГ

    В зависимости от назначения и типа изоляции в электротехнике встречаются следующие маркировки кабеля:

    • Силовые варианты в ПВХ изоляции — NYM, АВВГ, ВВГ.
    • Гибкие проводники в резиновом кожухе — КГ.
    • Контрольные кабели — КВВГ.
    • Силовые бронированные изделия — АВБШв, ВБбШвнг.
    • Информационные и радиочастотные — FTP, UTP, RG, SAT, РК, КВК-В, КВК-П.
    • Пожарные, сигнализационные изделия: КПСнг, КПСЭнг, КСВВ, КСПВ, КЦППЭП.
    • Термостойкие — РКГМ.
    Провод ШВП

    Среди распространенных марок шнуров выделяют: ШВП, ШВВП, ШТЛП. Первый вариант пригоден для подсоединения радиоэлектронной техники, квартирных светильников и климатического оборудования (вентиляторов, ионизаторов), при условии легких механических деформаций.

    ШВВП – многожильный шнур с медными многопроволочными жилами, изолированными поливинилхлоридом-пластикатом. Виниловая оболочка препятствует распространению огня при возгорании.

    ШТЛП — телефонный проводник. Шнур линейный, содержит медные многопроволочные жилы в полиэтиленовой пленке с ПВХ изоляцией.

    Условия применения

    Срок службы шнура ШВВП в нормальных условиях максимум 6 лет

    Мягкость и гибкость шнура определяет широкое применение в быту, при подключении бытовых приборов. Для фиксированного монтажа предпочтительны монолитные кабели (силовые, контрольные, управления и связи, радиочастотные).

    Срок службы

    Срок службы кабеля зависит от технических характеристик и условий эксплуатации. Например, изделия силового типа используются на протяжении 30 лет при температуре −50…+50°C. Контрольный кабель при прокладке на открытом воздухе и в траншеях работает более 15 лет, в помещениях, туннелях, каналах — 25 лет. Шнур ШВВП в нормальных условиях прослужит максимум 6 лет.

    Постоянное рабочее напряжение для кабеля варьируется в пределах 25-70 кВ и более, для шнура — 380 В.

    Выбор между кабелем и проводом

    Выбор между кабелем, шнуром и проводом зависит от условий эксплуатации и характеристик системы. Например, приобретать кабель для соединений с низкой мощностью нерентабельно, лучше отдать предпочтение 2 проводам, сплетенным воедино. Знание отличий электроносителей повышает вероятность рационального использования материала и систем защиты, обеспечения безопасности электросистемы.

    Измерение сопротивления изоляции: полное руководство

    Для безопасной работы все электрические установки и оборудование должны иметь сопротивление изоляции, соответствующее определенным характеристикам. Независимо от того, идет ли речь о соединительных кабелях, оборудовании секционирования и защиты, трансформаторах, электродвигателях и генераторах – электрические проводники изолируются с помощью материалов с высоким электрическим сопротивлением, которые позволяют ограничить, насколько это возможно, электрический ток за пределами проводников.

    Из-за воздействий на оборудование качество этих изоляционных материалов меняется со временем. Подобные изменения снижают электрическое сопротивление изоляционных материалов, что увеличивает ток утечки, который, в свою очередь, приводит к серьезным последствиям, как с точки зрения безопасности (для людей и имущества), так и с точки зрения затрат на остановки производства.

    Регулярная проверка изоляции, проводимая на установках и оборудовании в дополнение к измерениям, выполняемым на новом и восстановленном оборудовании во время ввода в эксплуатацию, помогает избегать подобных инцидентов за счет профилактического обслуживания. Данные испытания дают возможность обнаружить старение и преждевременное ухудшение изоляционных свойств прежде, чем они достигнут уровня, способного привести к описанным выше инцидентам.

    Проверка: испытание или измерение?

    На первом этапе полезно прояснить разницу между двумя типами проверки, которые часто путают – испытание электрической прочности изоляции и измерение сопротивления изоляции.

    Испытание электрической прочности, также называемое «испытание на пробой», позволяет определить способность изоляции выдерживать выброс напряжения средней длительности без возникновения искрового пробоя. Фактически такой выброс напряжения может быть вызван молнией или индукцией в результате неисправности линии электропередачи. Основной целью этого теста является обеспечение соответствия строительным нормам и правилам, касающимся путей утечки и зазоров. Этот тест часто выполняется с использованием напряжения переменного тока, но также при испытаниях применяется и напряжение постоянного тока. Подобный тип измерений требует использования установок для испытания кабелей повышенным напряжением. Результатом является значение напряжения, обычно выраженное в киловольтах (кВ). Испытания электрической прочности в случае неисправности могут быть разрушительными, в зависимости от уровней тестирования и энергетических возможностей инструмента. Поэтому этот метод используется для типового тестирования на новом или восстановленном оборудовании.

    При нормальных условиях испытаний измерение сопротивления изоляции является неразрушающим тестированием. Этот замер выполняется с использованием напряжения постоянного тока меньшей величины, чем при испытании электрической прочности, и дает результат, выраженный в кОм, МОм, ГОм или ТОм. Значение сопротивления указывает на качество изоляции между двумя проводниками. Поскольку данное испытание является неразрушающим, его особенно удобно использовать для контроле старения изоляции работающего электрического оборудования или установок. Для данного измерения используется тестер изоляции, также называемый мегомметром (доступны мегомметры с диапазоном до 999 ГОм).

    Типовые причины неисправности изоляция

    Поскольку измерение сопротивления изоляции с помощью мегомметра является частью более широкой политики профилактического обслуживания, важно понимать, по каким причинам возможно ухудшение характеристик изоляции. Только это позволит предпринять правильные шаги для их устранения.

    Можно разделить причины неисправности изоляции на пять групп. Однако необходимо иметь в виду, что в случае отсутствия каких-либо корректирующих мер, различные причины будут накладываться друг на друга, приводя к пробою изоляции и повреждению оборудования.

    1. Электрические нагрузки

    В основном электрические нагрузки связаны с отклонением рабочего напряжения от номинального значения, причем влияние на изоляцию оказывают как перенапряжения, так и понижение напряжения.

    2. Механические нагрузки

    Частые последовательные запуски и выключения оборудования способны вызвать механические нагрузки. Кроме того, сюда входят проблемы с балансировкой вращающихся машин и любые прямые нагрузки на кабели и установки в целом.

    3. Химические воздействия

    Присутствие химических веществ, масел, агрессивных испарений и пыли в целом отрицательно влияет на характеристики изоляционных материалов.

    4. Напряжения, связанные с колебаниями температуры:

    В сочетании с механическими напряжениями, вызванными последовательными запусками и остановками оборудования, также на свойства изоляционных материалов влияют напряжения, возникающие при расширении и сжатии. Работа при экстремальных температурах также приводит к старению материалов.

    5. Загрязнение окружающей среды

    Плесень и посторонние частицы в теплой, влажной среде также способствуют ухудшению изоляционных свойств установок и оборудования.

    В приведенной ниже таблице показана относительная частота различных причин отказа электродвигателя.

    Внешние загрязнения:



    В дополнение к внезапным повреждениям изоляции из-за таких чрезвычайных происшествий, как, например, наводнения, факторы, снижающие эффективность изоляции работающей установки объединяются, иногда усиливая друг друга. В конечном итоге в долгосрочной перспективе без постоянного мониторинга это приведет к возникновению ситуаций, которые станут критическими с точки зрения безопасности людей и нормальной эксплуатации. Таким образом, регулярное тестирование изоляции установок или электрических машин является полезным способом контроля состояния изоляции, позволяющим предпринимать необходимые действия еще до того, как возникло повреждение.

    Принцип измерения сопротивления изоляции и влияющие на него факторы

    Измерение сопротивления изоляции базируется на законе Ома. Подав известное напряжение постоянного тока с уровнем ниже, чем напряжение испытания электрической прочности, а затем измерив значение тока, очень просто замерить значение сопротивления. В принципе, значение сопротивления изоляции очень велико, но не бесконечно, поэтому измеряя малый протекающий ток, мегомметр указывает значение сопротивления изоляции в кОм, МОм, ГОм и даже в ТОм (на некоторых моделях). Это сопротивление характеризует качество изоляции между двумя проводниками и способно указать на риск возникновения тока утечки.

    На значение сопротивления изоляции и, следовательно, на значение тока, протекающего, когда к тестируемой цепи приложено напряжение постоянного тока, влияет ряд факторов. К таким факторам относятся, например, температура или влажность, которые способны существенно повлиять на результаты измерений. Для начала давайте проанализируем характер токов, протекающих во время измерения изоляции, используя гипотезу о том, что эти факторы не влияют на проводимое измерение.

    Общий ток, протекающий в изоляционном материале, представляет собой сумму трех компонентов:

    • Емкость. Для зарядки емкости тестируемой изоляции необходим ток зарядки емкости. Это переходный ток, который начинается с относительно высокого значения и падает экспоненциально к значению, близкому к нулю, когда тестируемая цепь электрически заряжается. Через несколько секунд или десятых долей секунды этот ток становится незначительным по сравнению с измеряемым током.
    • Поглощение. Ток поглощения, соответствующий дополнительной энергии, которая необходима для переориентации молекул изоляционного материала под воздействием прикладываемого электрического поля. Этот ток падает намного медленнее, чем ток зарядки емкости; иногда необходимо несколько минут, чтобы достичь значения, близкого к нулю.
    • Ток утечки или ток проводимости. Этот ток характеризует качество изоляции и не изменяется со временем.

    На приведенном ниже графике эти три тока показаны в зависимости от времени. Шкала времени является условной и может различаться в зависимости от тестируемой изоляции.

    Для обеспечения надлежащих результатов тестирования очень больших электродвигателей или очень длинных кабелей сведение к минимуму емкостных токов и токов поглощения может занимать от 30 до 40 минут.

    Когда в цепь подается постоянное напряжение, суммарный ток, протекающий в тестируемом изоляторе, изменяется в зависимости от времени. Это предполагает значительное изменение сопротивления изоляции.

    Перед подробным рассмотрением различных методов измерения было бы полезно снова взглянуть на факторы, которые влияют на измерение сопротивления изоляции.

    Влияние температуры

    Температура вызывает квазиэкспоненциальное изменение значения сопротивления изоляции. В контексте программы профилактического технического обслуживания измерения должны выполняться в одинаковых температурных условиях или, если это невозможно, должны корректироваться относительно эталонной температуры. Например, увеличение температуры на 10°C уменьшает сопротивление изоляции ориентировочно наполовину, в то время как уменьшение температуры на 10°C удваивает значение сопротивления изоляции.

    Уровень влажности влияет на изоляцию в соответствии со степенью загрязнения ее поверхности. Никогда не следует измерять сопротивление изоляции, если температура ниже точки росы.

    Коррекция сопротивления изоляции в зависимости от температуры (источник IEEE-43-2000)



    Методы тестирования и интерпретация результатов

    Кратковременное или точечное измерение

    Это наиболее простой метод. Он подразумевает подачу испытательного напряжения на короткое время (30 или 60 секунд) и фиксацию значения сопротивления изоляции на этот момент. Как уже указывалось выше, на такое прямое измерение сопротивления изоляции значительное влияние оказывает температура и влажность, поэтому измерение следует стандартизировать при контрольной температуре и для сравнения с предыдущими измерениями следует фиксировать уровень влажности. С помощью данного метода можно проанализировать качество изоляции, сравнивая текущее измеренное значение с результатами нескольких предыдущих тестов. Со временем это позволит получить более достоверную информацию о характеристиках изоляции тестируемой установки или оборудования по сравнению с одиночным испытанием.

    Если условия измерения остаются идентичными (то же самое испытательное напряжение, то же время измерения и т.д.), то при периодических измерениях путем мониторинга и интерпретации любых изменений можно получить четкую оценку состояния изоляции. После записи абсолютного значения, необходимо проанализировать изменение во времени. Таким образом, измерение, показывающее относительно низкое значение изоляции, которое, тем не менее, стабильно во времени, теоретически должно доставлять меньше беспокойства, чем значительное снижение сопротивления изоляции со временем, даже если сопротивление изоляция выше, чем рекомендованное минимальное значение. В общем, любое внезапное падение сопротивления изоляции свидетельствует о проблеме, требующей изучения.

    На приведенном ниже графике показан пример показаний сопротивления изоляции для электродвигателя.

    В точке A сопротивление изоляции уменьшается из-за старения и накопления пыли.

    Резкое падение в точке B указывает на повреждение изоляции.

    В точке C неисправность была устранена (обмотка электродвигателя перемотана), поэтому вернулось более высокое значение сопротивления изоляции, остающееся стабильным во времени, что указывает на ее хорошее состояние.

    Методы тестирования, основанные на влиянии времени приложения испытательного напряжения (PI и DAR)

    Эти методы включают последовательное измерение значений сопротивления изоляции в указанное время. Их преимуществом является неподверженность особому влиянию температуры, поэтому их можно применять без коррекции результатов, если только испытательное оборудование не подвергается во время теста значительным колебаниям температуры.

    Данные методы идеально подходят для профилактического обслуживания вращающихся машин и для мониторинга изоляции.

    Если изоляционный материал находится в хорошем состоянии, ток утечки или ток проводимости будет низким, а на начальный замер сильно влияют токи зарядки емкости и диэлектрического поглощения. При приложении испытательного напряжения со временем измеренное значение сопротивления изоляции повышается, так как уменьшаются эти токи помех. Необходимое для измерения изоляции в хорошем состоянии время стабилизации зависит от типа изоляционного материала.

    Если изоляционный материал находится в плохом состоянии (поврежден, грязный и влажный), ток утечки будет постоянным и очень высоким, часто превышающим токи зарядки емкости и диэлектрического поглощения. В таких случаях измерение сопротивления изоляции очень быстро становится постоянным и стабилизируется на высоком значении напряжения.

    Изучение изменения значения сопротивления изоляции в зависимости от времени приложения испытательного напряжения дает возможность оценить качество изоляции. Этот метод позволяет сделать выводы, даже если не ведется журнал измерения изоляции. Тем не менее, рекомендуется записывать результаты периодических измерений, проводимых в контексте программы профилактического обслуживания.

    Показатель поляризации (PI)

    При использовании этого метода два показания снимаются через 1 минуту и 10 минут, соответственно. Отношение (без размерностей) 10-минутного значения сопротивления изоляции к 1-минутному значению называется показателем поляризации (PI). Этот показатель можно использовать для оценки качества изоляции.

    Метод измерения с использованием показателя поляризации идеально подходит для тестирования цепей с твердой изоляцией. Данный метод не рекомендуется использовать на таком оборудовании, как масляные трансформаторы, поскольку он дает низкие результаты, даже если изоляция находится в хорошем состоянии.

    Рекомендация IEEE 43-2000 «Рекомендуемые методы тестирования сопротивления изоляции вращающихся машин» определяет минимальное значение показателя поляризации (PI) для вращающихся машин переменного и постоянного тока в температурных классах B, F и H равным 2.0. В общем случае значение PI, превышающее 4, является признаком превосходной изоляции, а значение ниже 2 указывает на потенциальную проблему.

    PI = R (10-минутное измерение изоляции) / R (1-минутное измерение изоляции)

    Результаты интерпретируются следующим образом:

    Значение PI (нормы)

    Состояние изоляции

    <2

    Проблемное

    От 2 до 4

    Хорошее

    > 4

    Отличное

    Коэффициент диэлектрической абсорбции (DAR)

    Для установок или оборудования, содержащих изоляционные материалы, в которых ток поглощения уменьшается быстро, для оценки состояния изоляции, возможно, будет достаточно провести измерение через 30 секунд и 60 секунд. Коэффициент DAR определяется следующим образом:

    DAR = R (60-секундное измерение изоляции) / R (30-секундное измерение изоляции)

    Результаты интерпретируются следующим образом:

    Значение DAR (нормы)

    Состояние изоляции

    <1,25

    Неудовлетворительное

    <1,6

    Нормальное

    >1,6

    Отличное



    Метод, основанный на влиянии изменения испытательного напряжения (тестирование с помощью ступенчатого напряжения)

    Наличие загрязнений (пыль, грязь и т.п.) или влаги на поверхности изоляции обычно четко выявляется с помощью зависящего от времени измерения сопротивления (PI, DAR и т.д.). Однако этот тип тестирования, проводимый с использованием низкого напряжение относительно диэлектрического напряжения испытываемого изолирующего материала, может иногда пропускать признаки старения изоляции или механические повреждения. Значительное же увеличение прикладываемого испытательного напряжения может, со своей стороны, вызвать повреждение в этих слабых точках, что приведет к существенному уменьшению измеренного значения сопротивления изоляции.

    Для обеспечения эффективности соотношение между шагами изменения напряжения должно быть 1 к 5, и каждый шаг должен быть одинаковым по времени (обычно от 1 до 10 минут), оставаясь при этом ниже классического напряжения испытания электрической прочности (2Un + 1000 В). Полученные с помощью данного метода результаты полностью независимы от типа изоляции и температуры, потому что он основан не на внутреннем значении измеряемого изолятора, а на эффективном сокращении значения, получаемого по истечении одного и того же времени для двух разных испытательных напряжений.

    Снижение значения сопротивления изоляции на 25% или более между первым и вторым шагами измерения является свидетельством ухудшения изоляции, которое обычно связано с наличием загрязнений.

    Метод испытания рассеиванием в диэлектрике (DD)

    Тест рассеивания в диэлектрике (DD), также известный как измерение тока повторного поглощения, выполняется путем измерения тока рассеивания в диэлектрике на испытуемом оборудовании.

    Поскольку все три составляющие тока (ток зарядки емкости, ток поляризации и ток утечки) присутствуют во время стандартного испытания изоляции, на определение тока поляризации или поглощения может влиять наличие тока утечки. Вместо попытки измерить во время тестирования изоляции ток поляризации при тестировании рассеяния в диэлектрике (DD) измеряется ток деполяризации и ток разряда емкости после тестирования изоляции.

    Принцип измерения состоит в следующем. Сначала тестируемое оборудование заряжается в течение времени, достаточного для достижения стабильного состояния (зарядка емкости и поляризация завершена, и единственным протекающим током является ток утечки). Затем оборудование разряжается через резистор внутри мегомметра и при этом измеряется протекающий ток. Этот ток состоит из зарядного тока емкости и тока повторного поглощения, которые в совокупности дают общий ток рассеивания в диэлектрике. Данный ток измеряется по истечении стандартного времени в одну минуту. Электрический ток зависит от общей емкости и конечного испытательного напряжения. Значение DD рассчитывается по формуле:

    DD = Ток через 1 минуту / (Испытательное напряжение x Емкость)

    Тест DD позволяет идентифицировать избыточные токи разряда, когда поврежден или загрязнен один из слоев многослойной изоляции. При точечных испытаниях или тестах PI и DAR подобный дефект можно упустить. При заданном напряжении и емкости ток разряда будет выше, если поврежден один из слоев изоляции. Постоянная времени этого отдельного слоя больше не будет совпадать с другими слоями, что приведет к более высокому значению тока по сравнению с неповрежденной изоляцией. Однородная изоляция будет иметь значение DD, близкое к нулю, а допустимая многослойная изоляция будет иметь значение DD до 2. В приведенной ниже таблице указано состояние в зависимости от полученного значения DD.

    DD (нормы)

    Состояние

    > 7

    Очень плохое

    От 4 до 7

    Плохое

    От 2 до 4

    Сомнительное

    <2

    Нормальное

    Внимание: Данный метод измерения зависим от температуры, поэтому каждая попытка тестирования должна выполняться при стандартной температуре или, по крайней мере, температура должна фиксироваться вместе с результатом теста.

    Тестирование изоляции с высоким сопротивлением: использование гнезда G на мегомметре

    При измерении значений сопротивления изоляции (выше 1 ГОм) на точность измерений могут повлиять токи утечки, протекающие по поверхности изоляционного материала через имеющиеся на ней влагу и загрязнения. Значение сопротивления больше не является высоким, и поэтому пренебрежимо малым по сравнению с сопротивлением оцениваемой изоляции. Для устранения снижающей точность измерения изоляции поверхностной утечки тока на некоторых мегомметрах имеется третье гнездо с обозначением G (Guard). Это гнездо шунтирует измерительную цепь и повторно вводит поверхностный ток в одну из точек тестирования, минуя цепь измерения (смотрите рисунок ниже).

    При выборе первой схемы, без использования гнезда G, одновременно измеряется ток утечки i и нежелательный поверхностный ток I1, поэтому сопротивление изоляции измеряется неверно.

    Однако при выборе второй схемы измеряется только ток утечки i. Подключение к гнезду G позволяет отвести поверхностный ток I1, поэтому измерение сопротивления изоляции проводится правильно.



    Гнездо G необходимо соединить с поверхностью, по которой протекают поверхностные токи, и которая не относится к таким изоляторам, как изоляционные материалы кабелей или трансформаторов. Знание возможных путей протекания испытательных токов через тестируемый элемент имеет решающее значение для выбора места соединения с гнездом G.

    Нормы испытательного напряжения для кабелей/оборудования

    Рабочее напряжение кабеля/оборудования

    Нормы испытательного напряжения постоянного тока

    От 24 до 50 В

    От 50 до 100 В постоянного тока

    От 50 до 100 В

    От 100 до 250 В постоянного тока

    От 100 до 240 В

    От 250 до 500 В постоянного тока

    От 440 до 550 В

    От 500 до 1000 В постоянного тока

    2400 В

    От 1000 до 2500 В постоянного тока

    4100 В

    От 1000 до 5000 В постоянного тока

    От 5000 до 12 000 В

    От 2500 до 5000 В постоянного тока

    > 12 000 В

    От 5000 до 10 000 В постоянного тока



    В приведенной выше таблице показаны рекомендованные нормы испытательного напряжения в соответствии с рабочими напряжениями установок и оборудования (значения взяты из руководства IEEE 43-2000).

    Кроме того, эти значения задаются для электрических приборов в самых разнообразных местных и международных стандартах (IEC 60204, IEC 60439, IEC 60598 и т.д.).

    Во Франции, например, стандарт NFC15-100 предусматривает значения испытательного напряжения и минимального сопротивления изоляции для электроустановок (500 В постоянного тока и 0,5 МОм при номинальном напряжении от 50 до 500 В).

    Однако вам настоятельно рекомендуется обратиться к изготовителю кабеля/оборудования, чтобы узнать их собственные рекомендации по требуемому испытательному напряжению.

    Безопасность при тестировании изоляции

    Перед тестированием

    A. Чтобы испытательное напряжение не было приложено к другому оборудованию, имеющему электрическое соединение с тестируемой цепью, испытание должно проводиться на отключенной, не проводящей электрический ток установке.

    B. Убедитесь, что цепь разряжена. Ее можно разрядить, замкнув накоротко выводы оборудования и/или замкнув их на землю на определенное время (смотрите время разряда).

    C. Если тестируемое оборудование находится в огнеопасной или взрывоопасной среде, необходима специальная защита, поскольку, если изоляция повреждена, при разряде изоляции (до и после испытания), а также во время тестирования могут возникать искры.

    D. Из-за наличия напряжения постоянного тока, величина которого может быть достаточно высокой, рекомендуется ограничить доступ другого персонала и надевать средства индивидуальной защиты (например, защитные перчатки), предназначенные для работы на электрооборудовании.

    E. Используйте только те соединительные кабели, которые подходят для проводимого испытания; убедитесь, что кабели находятся в хорошем состоянии. В лучшем случае неподходящие кабели приведут к ошибкам измерения, но гораздо важнее, что они могут быть опасными.

    После тестирования

    К концу испытания изоляция накапливает значительную энергию, которую необходимо сбросить до выполнения любых других операций. Простое правило безопасности заключается в том, чтобы предоставить оборудованию возможность разряжаться в течение времени, в пять раз превышающего время зарядки (время последнего теста). Для разрядки оборудования можно накоротко замкнуть его выводы и/или соединить их с землей. Все изготовленные компанией Chauvin Arnoux мегомметры оборудованы встроенными цепями разрядки, которые автоматически обеспечивают требуемую безопасность.

    Часто задаваемые вопросы



    Результат моих измерений – x МОм. Это нормально?

    Какое должно быть сопротивление изоляции — на этот вопрос нет единого ответа. Точный ответ на него могут дать производитель оборудования или соответствующие стандарты. Для низковольтных установок минимальным значением можно считать значение 1 МОм. Для установок или оборудования с более высоким рабочим напряжением можно использовать правило, определяющее минимальное значение 1 МОм на кВ, в то время как рекомендации IEEE, касающиеся вращающихся машин, определяют минимальное сопротивление изоляции (n + 1) МОм, где n – рабочее напряжение в кВ.

    Какие измерительные провода следует использовать для подключения мегомметра к тестируемой установке?

    Используемые на мегомметрах провода должны иметь спецификации, подходящие для выполняемых измерений с точки зрения используемых напряжений или качества изоляционных материалов. Использование несоответствующих измерительных проводов может привести к ошибкам измерения или даже оказаться опасным.

    Какие меры предосторожности следует принимать при измерении высокого сопротивления изоляции?

    При измерении высоких значений сопротивления изоляции в дополнение к указанным выше правилам безопасности необходимо соблюдать следующие меры предосторожности.

    • Используйте специальное гнездо G (Guard) (описывается в специальном разделе выше).
    • Используйте чистые, сухие провода.
    • Прокладывайте провода на расстоянии друг от друга и без контакта с любыми объектами или с полом. Это позволит ограничить возможность возникновения токов утечки в самой измерительной линии.
    • Не касайтесь проводов и не перемещайте их во время измерения, чтобы избежать возникновения вызывающих помехи емкостных эффектов.
    • Для стабилизации измерения выждите необходимое время.

    Почему два последовательных измерения не всегда дают одинаковый результат?

    Применение высокого напряжения создает электрическое поле, которое поляризует изоляционные материалы. Важно понимать, что для возвращения изоляционных материалов после завершения тестирования в состояние, в котором они находились до испытания, потребуется значительное время. В некоторых случаях на это может потребоваться больше времени, чем указанное выше время разрядки.

    Как протестировать изоляцию, если я не могу отключить установку?

    Если невозможно отключить питание тестируемой установки или оборудования, мегомметр использовать нельзя. В некоторых случаях можно провести тестирование без снятия напряжения, используя для измерения тока утечки специальные клещи, но этот метод гораздо менее точен.

    Как выбрать измеритель сопротивления изоляции (мегомметр)?

    При выборе измерителя сопротивления изоляции необходимо задать следующие ключевые вопросы:

    • Какое максимальное испытательное напряжение необходимо?
    • Какие методы измерения будут использоваться (точечные измерения, PI, DAR, DD, ступенчатое изменение напряжения)?
    • Какое максимальное значение сопротивления изоляции будет измеряться?
    • Как будет подаваться питание на мегомметр?
    • Каковы возможности хранения результатов измерений?

    Примеры измерений сопротивления изоляции

    Измерение изоляции на электрической установке, электрооборудовании

    Измерение изоляции на вращающейся машине (электродвигатель)

    Измерение изоляции на электроинструменте

    Измерение изоляции на трансформаторе

    Измерение сопротивления изоляции трансформатора производят следующим образом:

    a. Между высоковольтной обмоткой и низковольтной обмоткой и землей



    b. Между низковольтной обмоткой и высоковольтной обмоткой и землей



    c. Между высоковольтной обмоткой и низковольтной обмоткой



    d. Между высоковольтной обмоткой и землей



    e. Между низковольтной обмоткой и землей



    Выбираем приборы

    Посмотреть приборы для проверки изоляции высоковольтных кабелей.



    Однофазное и трехфазное питание Объяснение

    В электричестве фаза относится к распределению нагрузки. В чем разница между однофазным и трехфазным блоком питания? Однофазное питание — это двухпроводная силовая цепь переменного тока. Обычно имеется один провод питания — фазный провод — и один нейтральный провод, при этом ток течет между силовым проводом (через нагрузку) и нейтральным проводом. Трехфазное питание — это трехпроводная схема питания переменного тока, в которой каждый фазный сигнал переменного тока разнесен на 120 электрических градусов.

    Жилые дома обычно питаются от однофазного источника питания, в то время как коммерческие и промышленные объекты обычно используют трехфазное питание. Одно из ключевых различий между однофазным и трехфазным состоит в том, что трехфазный источник питания лучше подходит для более высоких нагрузок. Однофазные источники питания чаще всего используются, когда типичными нагрузками являются освещение или обогрев, а не большие электродвигатели.

    Однофазные системы могут быть производными от трехфазных систем. В США это делается через трансформатор для получения нужного напряжения, а в ЕС — напрямую.Уровни напряжения в ЕС таковы, что трехфазная система может также служить в качестве трех однофазных систем.

    Однофазное и трехфазное питание

    Еще одним важным отличием трехфазного питания от однофазного является постоянство подачи питания. Из-за пиков и провалов напряжения однофазный источник питания просто не обеспечивает такой стабильности, как трехфазный источник питания. Трехфазный источник питания обеспечивает постоянную подачу питания.

    По сравнению с однофазным питанием и трехфазным, трехфазные источники питания более эффективны. Трехфазный источник питания может передавать в три раза больше мощности, чем однофазный источник питания, при этом требуется только один дополнительный провод (то есть три провода вместо двух). Таким образом, трехфазные источники питания, независимо от того, имеют ли они три провода или четыре, используют меньше проводящего материала для передачи заданного количества электроэнергии, чем однофазные источники питания.

    Разница между трехфазной и однофазной конфигурациями

    В некоторых трехфазных источниках питания действительно используется четвертый провод, который является нейтральным проводом.Две наиболее распространенные конфигурации трехфазных систем известны как звезда и треугольник. Конфигурация треугольника имеет только три провода, в то время как конфигурация звезды может иметь четвертый, нейтральный, провод. Однофазные блоки питания также имеют нейтральный провод.

    Как однофазные, так и трехфазные системы распределения электроэнергии имеют функции, для которых они хорошо подходят. Но эти два типа систем сильно отличаются друг от друга.

    Статьи по теме

    Узнайте больше об анализаторах качества электроэнергии.

    Различия между портативными шнурами питания SO и SJO

    Разница между шнурами питания SOOW и SJOOW довольно проста, но для того, чтобы полностью понять основные преимущества, которые предлагает каждый, вы должны сначала понять их применение. Шнуры питания или силовые кабели являются одним из основных компонентов электрических систем. Первый конец подключается к источнику питания, а следующий конец вставляется в электрическое устройство. SJOOW и SOOW обозначаются как силовые кабели из-за того, что они могут безопасно передавать энергию от одного источника к другому.

    Шнур питания SO / SOOW

    Подобно другим категориям кабелей, каждая буква в секции шнура питания имеет независимое значение. « S » в « SO » означает «Extra Hard Service». Это означает, что провод можно использовать в приложениях, требующих 600 вольт или меньше. Вторая буква «O» означает «маслостойкий», что означает, что внешняя оболочка кабеля маслостойкая.

    Шнур питания SJO / SJOOW

    SJO с похожими буквами в названии означает, что характеристики будут почти такими же.Единственным существенным отличием для этого кабеля будет « J » или « Junior Service ». Младший сервис, как объяснено ниже, рассчитан на тяжелую работу или 300 вольт. Толщина изоляции является основным отличием, при этом для кабелей «SO» повышенной прочности требуется более толстая изоляция, чтобы приспособиться к более высоким номинальным напряжениям, в то время как конструкции SJO требуют более тонкой изоляции с их более низким номинальным напряжением.

    О чем следует помнить

    При покупке портативных шнуров питания SJO и SO важно помнить о своем применении.Применение будет решающим фактором при выборе наиболее выгодного кабеля.

    Например, . Многие клиенты будут заказывать переносные шнуры питания SO из-за их способности выдерживать более высокие напряжения, хотя на самом деле их приложениям потребуются только младшие сервисы (300 вольт).

    Это происходит чаще, чем вы думаете, и в основном это перебор. Портативные шнуры питания SO дороже и занимают дополнительное место. Понимая максимальные требования ваших приложений, вы можете снизить свои расходы, и хотя это может быть немного, при покупке тысяч метров провода на счету каждый цент.

    Расшифровка маркировки шнура питания
    • S = сверхжесткое обслуживание (рассчитано на 600 В)
    • J = Младший (жесткий) сервис (рассчитан на 300 В)
    • В = вакуумный шнур (рассчитан на 300 В)
    • P = параллельный шнур
    • E = Эластомерная оболочка (только UL или NEC)
    • T = куртка из термопласта
    • O = маслостойкая внешняя оболочка
    • OO = маслостойкая внешняя оболочка и внутренняя изоляция
    • W = Погодостойкость и водонепроницаемость — для использования вне помещений (примечание: это НЕ то же самое, что и тип W, другой вид переносного шнура)

    Переносные шнуры питания — очень надежные изделия и часто используются из-за разнообразия конструкции.Обычно у нас в наличии 26 различных конструкций, каждая из которых имеет широкий спектр преимуществ. Одно из самых заметных преимуществ — водостойкие и маслостойкие конструкции. Эти 2 атрибута в одиночку делают эти конструкции очень прочными, надежными, увеличивают срок их хранения и позволяют использовать их в сложных условиях.

    Вот некоторые из этих приложений:

    • Производственные линии
    • Особо тяжелое применение в обрабатывающей промышленности
    • Прочие производственные мощности
    • Гаражи
    • Переносные фонари
    • Зарядные устройства
    • Переносные сценические светильники
    • Тяжелые инструменты
    • Оборудование, подверженное воздействию масел / химикатов
    • Применение при сильном изгибе
    • Применение в тяжелых условиях окружающей среды


    Дополнительные конструкции переносного шнура питания

    Если вы не уверены, следует ли вам использовать шнур питания или переносной шнур, или вам просто интересно, какой подтип лучше всего подойдет для вашего приложения? Наши высококвалифицированные и опытные специалисты по продажам будут более чем рады помочь вам с любыми вопросами о кабелях питания и портативных кабелях.Сделайте запрос онлайн, напишите по электронной почте или позвоните нам сегодня!

    Позвоните по бесплатному телефону — 1.800.268.9444 или напишите нам — [email protected]

    Каталог продукции Sycor

    Sycor Marketing

    Кабель питания и переносной шнур

    Кабели питания и переносные шнуры

    Galaxy — ведущий поставщик нестандартных и имеющихся в наличии силовых кабелей и переносных шнуров.Galaxy может поставлять различные типы силовых и переносных шнуров, как стандартные, так и нестандартные, с различными размерами AWG, номинальными напряжениями, соединениями, конструкциями экранирования и количеством проводников. Galaxy также может порекомендовать подходящие шнуры питания и переносные шнуры для конкретных приложений.

    Что такое кабели питания и переносные шнуры?

    Шнуры питания и переносные шнуры используются для питания продукта. Доступно множество различных вариантов, поэтому выбор правильного кабеля питания или переносных шнуров может вызвать затруднения.Критерии выбора включают национальные и международные стандарты, рабочую среду продукта, спецификации вилок, а также электрические требования и стандарты.

    Преимущества кабелей питания и переносных шнуров

    Использование силовых кабелей и переносных шнуров безгранично. Galaxy может предоставить готовые силовые кабели и портативные шнуры, а также помочь разработать индивидуальный продукт, точно соответствующий потребностям и требованиям. Galaxy может сочетать различные размеры AWG, типы экранирования и номинальное напряжение под одной общей оболочкой для выполнения различных функций в одной конструкции.

    Кабель питания и переносной шнур

    Galaxy поставляет силовые кабели и переносные шнуры на различные рынки в следующих отраслях:

    • Медицинский
    • Нефть и газ
    • Военные / Оборона
    • Промышленное
    • Транспорт
    • Управление процессами
    • Робот

    Galaxy Дифференциаторы / Преимущества для кабелей питания и переносных шнуров

    Существуют различные комбинации силовых кабелей и переносных шнуров с разными характеристиками.Специалисты компании Galaxy по проводам и кабелям могут предоставить рекомендации по выбору кабельного решения, идеально подходящего для конкретных приложений.

    Характеристики

    Galaxy предлагает кабели питания и переносные шнуры с:

    • Несколько конфигураций
    • Многожильные
    • Различные варианты экранирования
    • Национальные и международные стандарты
    • Несколько вариантов штекеров NEMA
    • Рейтинги UL и CSA
    • Цвета

    Технические характеристики кабеля питания и переносного шнура

    Galaxy предлагает силовые кабели и переносные шнуры со следующими техническими характеристиками:

    • Калибр: 2 AWG — 18 AWG
    • Напряжение: 120 В — 600 В
    • Температура: от -40 ° C до + 90 ° C

    Часто задаваемые вопросы о кабелях питания и переносных шнурах

    В чем разница между однофазным и трехфазным?

    Однофазная электрическая цепь — это электрическая цепь, которая включает нейтраль, одиночную линию и землю.Три фазы состоят из трех линий, нейтрали и земли, или просто трех линий и земли.

    Терминологические примечания

    В проводной и кабельной промышленности используются различные термины, относящиеся к этому типу кабеля. В их числе:

    • Фаза
    • Напряжение
    • усилитель
    • Переменный ток (AC)
    • Постоянный ток (DC)
    • Национальный электротехнический кодекс (NEC)

    Контактные провода и кабели Galaxy для кабелей питания и переносных шнуров

    Свяжитесь с Galaxy для получения дополнительной помощи с кабелями питания и переносными шнурами.

    Кабель

    Технические характеристики | LAPP Северная Америка

    A: Передача тока повышает температуру кабелей и проводов в зависимости от силы тока или выбранного поперечного сечения проводника. Если сила тока слишком велика, кабель, проложенный при комнатной температуре + 20 ° C, может легко достичь температуры поверхности + 80 ° C. Если бы температура окружающей среды также значительно увеличилась, максимально допустимая температура жилы кабеля была бы значительно превышена.Это может привести к повреждению изоляционного материала жилы, оболочки кабеля и даже медного проводника или вызвать преждевременный выход из строя этих компонентов.


    В зависимости от применимых стандартов, различные сечения медных проводов имеют максимальные номинальные значения тока. Материал изоляции жилы здесь практически не играет никакой роли. Важно то, как кабель проложен, одножильный или многожильный. В соответствии с DIN VDE 0298, часть 4, таблица 11 (см. Приложение к каталогу, таблица T12-1), указанные здесь значения мощности действительны для температуры окружающей среды + 30 ° C.
    Согласно столбцу B таблицы T12-1, максимальный непрерывный ток, который может подаваться на кабель ÖLFLEX® 450 P 3 G 1.5 для переносного оборудования при температуре окружающей среды + 30 ° C, составляет 16 А на жилу (1,5 мм²).
    При повышении температуры окружающей среды до + 50 ° C, например, так называемая «коррекция соотв. коэффициент уменьшения », цель которого — снизить текущую нагрузку на кабель.


    Применяемый понижающий коэффициент зависит от преобладающей температуры окружающей среды и максимально допустимой температуры жилы кабеля.На странице каталога кабеля ÖLFLEX® 450 P максимально допустимая температура жилы указана как + 70 ° C. Исходя из этих двух температур, коэффициент уменьшения 0,71 можно найти в таблице T12-2 («Поправочные коэффициенты») в приложении к каталогу; максимальный номинальный ток затем умножается на этот коэффициент.


    Если заказчик желает подать для своего приложения ток 16 А на кабель ÖLFLEX® 450 P 3 G 1,5 мм² при температуре окружающей среды + 50 ° C, сечение жилы 1.5 мм² будет недостаточно!

    Примеры расчетов
    ÖLFLEX® 450 P 3 G 1,5 мм²:
    Макс. нагрузка при + 30 ° C согласно таблице T12-1, столбец B: 16 A
    Макс. нагрузка при +50 ℃ согласно таблице T12-2: 16 A x понижающий коэффициент 0,71 = 11,36 A
    Результат: Чтобы иметь возможность проводить ток 16 A при температуре окружающей среды + 50 ° C, поперечное сечение проводника должно быть увеличился до подходящего размера.

    ÖLFLEX® 450 P 3 G 2.5 мм²:
    Макс. нагрузка при + 30 ° C согласно таблице T12-1, столбец B: 25 A
    Макс. нагрузка при +50 ℃ согласно таблице T12-2: 25 A x понижающий коэффициент 0,71 = 17,75 A
    Результат: Увеличение поперечного сечения проводника с 1,5 мм² до 2,5 мм² дает требуемое значение 16 A при температуре окружающей среды +50 ° C.

    Обратите внимание, что этот расчет не принимает во внимание другие важные факторы для правильного определения допустимой нагрузки кабеля, например тип установки!

    Сила тока измеряется в амперах (А).

    Оценка отсутствует. Этот ответ был

    Разница между Pro Power Cable и Pro Power Kit v2 (для Ring Video Doorbell Pro) — Ring Help

    Изначально видеодомофон Ring Video поставлялся с кабелем питания Pro Power Cable (PPC), показанным ниже, который используется для обхода внутреннего дверного звонка.

    Теперь все профессиональные видеодомофоны поставляются с Pro Power Kit v2.

    Преимущество этого нового Power Kit — это сбрасываемый предохранитель, который просто требует выключения и повторного включения питания для продолжения работы в случае отключения питания или неисправности.

    Установка Pro Power Kit V2

    Чтобы обойти внутренний дверной звонок с помощью Pro Power Kit V2, выполните следующие действия:

    • Выключите питание на источнике.

    • Снимите крышку с внутреннего дверного звонка.

    • Ослабьте винты, удерживающие провод дверного звонка.

    • Отсоедините провода дверного звонка от внутреннего дверного звонка и выпрямите концы.
    • Плотно вставьте провода дверного звонка в отверстия «Bypass Mode» на Pro Power Kit V2, пока они не зафиксируются на месте.

    • Замените крышку дверного звонка.

    • Снова включите питание на источнике.
    • В приложении «Звонок» выберите видеодомофон «Звонок». Затем коснитесь значка в виде шестеренки и установите для параметра Тип дверного звонка значение «Нет».

    Если вам нужно отсоединить провода дверного звонка от Pro Power Kit, нажмите на рычаг на задней панели, чтобы открыть клеммные зажимы, и вытяните провода прямо.

    Установка кабеля питания Pro

    Чтобы обойти внутренний дверной звонок с помощью кабеля питания Pro, выполните следующие действия:

    Ваш Pro Power Cable должен иметь два серых зажима для проводов, уже прикрепленных к красной проводке. Для облегчения установки отсоедините зажимы, к которым не подключены провода.

      • Снимите крышку с дверного звонка дома.
      • Ослабьте зажимной винт для провода с надписью «Передний». Откройте оранжевый рычаг на зажиме и вставьте этот провод, защелкнув оранжевый рычаг вниз, чтобы закрепить провод.Красный провод, входящий в комплект поставки устройства, должен находиться с другой стороны зажима.
      • Повторите то же самое для провода трансформатора на другом конце. Окончательная компоновка должна выглядеть так:

      • Наконец, замените крышку на свой оригинальный дверной звонок.

    Если вы настроили ваш Ring Video Doorbell Pro ранее, он повторно подключится к той же сети, к которой был ранее подключен.

    Последний шаг — проверьте тип дверного звонка

    Убедитесь, что в приложении «Звонок» для параметра «Тип дверного звонка» установлено значение «Нет».

    Как выбрать блок питания

    Руководство покупателя питания: общие сведения об источниках питания

    Есть старая поговорка: «Используйте правильный инструмент для работы!» Но иногда для работы существует несколько «правильных инструментов», так как же узнать, какой из них использовать? Чтобы правильно выбрать источник питания, необходимо понять некоторые важные основы.

    Линия электропитания Jameco Electronics включает широкий выбор источников питания. Они обеспечивают все ваши потребности в источниках питания от настенных адаптеров и настольные блоки питания для открыто/ закрытые источники питания переменного тока в постоянный и преобразователи постоянного тока в постоянный / инверторы постоянного тока. Какой бы инструмент вы ни выбрали в качестве источника питания, вы можете быть уверены, что получите продукцию отличного качества, подходящую для вашей работы.

    Условия подачи питания

    Прежде всего, давайте проясним некоторые термины, которые часто сбивают с толку людей, но которые важны при выборе правильного источника питания для настенного адаптера.«Импульсные» источники питания переменного тока в постоянный по сравнению с «линейными» источниками питания часто вводят в заблуждение тех, кто с ними не знаком.

    Линейные источники питания принимают входной переменный ток (обычно 120 или 240 В переменного тока), понижают напряжение с помощью трансформатора, затем выпрямляют и фильтруют входной сигнал в выход постоянного тока.

    Импульсный источник питания принимает входной переменный ток, но сначала выпрямляет и фильтрует в постоянный ток, затем преобразует обратно в переменный ток на некоторой высокой частоте переключения, понижает напряжение с помощью трансформатора, затем выпрямляется и фильтруется в выход постоянного тока.

    Разница между линейным и коммутационным процессами заключается в том, что они позволяют использовать разные компоненты. Линейный источник питания обычно менее эффективен, использует более крупный и тяжелый трансформатор, а также более крупные компоненты фильтра. Импульсный источник питания подразумевает более высокий КПД из-за высокой частоты переключения, что позволяет использовать более компактный и менее дорогой высокочастотный трансформатор, а также более легкие и менее дорогие компоненты фильтра. Импульсные источники питания содержат больше общих компонентов, поэтому, как правило, они дороже.

    Примечание:
    Существует разница между «переключением» на стороне входа и «переключением» на стороне выхода. То, что мы только что обсудили, относится к переключению на выходной стороне. Говоря о входной стороне, есть 2 типа «переключаемых» источников питания:

    1) Переключение — автоматически переключает между входами переменного тока и частотами, или
    2) Переключаемый — на источнике питания есть ручной переключатель, который меняет диапазон и частота входного переменного тока.

    Суммирование, хотя линейный процесс кажется более эффективным из-за более короткого процесса, импульсный источник питания на самом деле более эффективен.


    Astec ACV15N4.5 — Линейный источник питания 15 В, 4,5 А
    Размер: 7,0 «Д x 4,8» Ш x 2,7 «В
    Mean Well PS-65-15 — Импульсный источник питания 15 В, 4,2 А
    Размер: 5,0″ Д x 3,0 «Ш x 1,7» В

    Также возникает много вопросов, когда говорят о «регулируемых» и «нерегулируемых» источниках питания. Эти термины относятся к схеме управления источником питания.

    В нерегулируемом источнике питания переключающий транзистор работает с постоянным рабочим циклом, поэтому нет ничего, что могло бы управлять выходом. Выходы не имеют определенного значения; вместо этого они немного колеблются при приложении различных нагрузок.Только очень низкое напряжение приведет к отключению источника питания.

    В регулируемом источнике питания выходная мощность поддерживается очень близкой к ее номинальной выходной мощности за счет изменения рабочего цикла для компенсации изменений нагрузки. Это обеспечивает лучшую защиту ваших устройств и более точные выходные данные.

    Основные отличия регулируемых источников питания от нерегулируемых — это защита и цена. Регулируемые источники питания обеспечивают лучшую эффективность и защиту, но нерегулируемые источники питания значительно дешевле по стоимости.


    Настенный линейный регулируемый адаптер Jameco ReliaPro 12 В, 1 А
    1 шт. Цена: $ 14.95
    Нерегулируемый линейный настенный адаптер Jameco ReliaPro 12 В, 1 А
    1 шт. Цена: $ 9.95
    Теперь, когда вы знаете, что искать, убедитесь, что у вас есть все необходимые детали. Если по какой-то причине вы не можете найти то, что вам нужно, просто напишите нам, и мы сделаем все возможное, чтобы найти это для вас.

    Есть еще вопросы? Напишите нам на [адрес электронной почты защищен]

    Вернуться в центр энергоресурсов >>

    Помехи сигналам и экранирование кабеля

    Хорошо спроектированный кабель состоит из множества важных независимых элементов.В последнее время экранирование стало таким же важным элементом, как и любой другой элемент дизайна. Растущая сложность современных систем связи и управления в сочетании с увеличением расстояний, необходимых для передачи сигналов и управления, привели к экспоненциальному увеличению количества отказов, связанных с электрическими помехами (шумом). В зависимости от области применения на кабели могут отрицательно влиять EMI / RFI / ESI (электромагнитные помехи, радиочастотные помехи, электростатические помехи), также известные как «помехи сигнала».’Сама по себе изоляция не обеспечивает защиты от помех сигнала, поэтому для борьбы с эффектами помех сигнала жизненно важно надлежащее экранирование.

    Помехи сигнала

    Согласно отраслевым техническим данным существует четыре основных источника помех сигнала.

    • Статический шум: Возникает, когда электрическое поле искажает сигнал, и его можно уменьшить с помощью сплошных экранов из фольги, которые обеспечивают 100% эффективность экранирования и соответствующих методов заземления.
    • Магнитный шум: исходит от больших электродвигателей переменного тока, трансформаторов и рубильников и может настраивать потоки тока, противоположные прибору. Самый простой и лучший способ устранения магнитного шума — это использование сигнальной проводки на основе витой пары.
    • Синфазный шум: Возникает в результате протекания тока между разными потенциальными заземлениями, расположенными в разных точках внутри системы. Решение этой проблемы требует тщательно спроектированной и правильно установленной системы питания и заземления.
    • Перекрестные помехи: Относится к наложению импульсных сигналов постоянного или стандартного переменного тока между двумя или более соседними проводами или кабелями. Наиболее эффективное средство смягчения последствий — это индивидуально экранированные витые пары.

    Если обнаружится, что шум будет представлять проблему, необходимо определить, является ли шум низким, средним или высоким уровнем.

    В таблице ниже приведены обобщенные уровни шума:

    Уровень шума Источники шума Типовые местоположения
    Высокая Электротехнические процессы, большие двигатели, генераторы, трансформаторы, Индукционный нагрев, Релейное управление, Линии электропередач Тяжелые перерабатывающие предприятия, такие как сталелитейные и литейные заводы
    Средний Средние двигатели-генераторы, трансформаторы Реле управления Средние предприятия-производители
    Низкий Малые двигатели, генераторы, трансформаторы Склады, лаборатории, офисы и небольшие сборочные предприятия

    После определения типа / уровня шума можно лучше выбрать наиболее подходящий тип экранирования.

    Экранирование кабеля

    Экранирование окружает силовые проводники кабеля и защищает их за счет (1) отражения помех сигнала, а также (2) улавливания шума и его заземления. Multi / Cable предлагает различные варианты экранирования и разную степень эффективности экранирования. При выборе типа / количества необходимого экранирования учитывайте следующие факторы:

    • Тип помех сигнала — EMI, RFI или ESI
    • Уровень шума
    • Конфигурация системы
    • Стоимость кабеля — нужно ли дополнительное экранирование?
    • Диаметр, вес и гибкость кабеля

    Multi / Cable обычно использует фольгу или оплетку либо одновременно фольгу и оплетку при экранировании кабелей.

    Экран из фольги:

    Хорошо

    • Защита на частотах выше 15 кГц
    • 100% покрытие по жилым проводам
    • Легкий
    • Низкая стоимость

    В экранировании из фольги используется экран из фольги из алюминия / полиэстера или алюминия / каптона (обращенный внутрь) со 100% покрытием и постоянным контактом со спирально обслуживаемым медным луженым проводом заземления (на один размер AWG меньше, чем изолированные проводники). Дренажный провод используется для создания электрического соединения между экраном и землей цепи.Экранирование из фольги может быть применено к отдельным проводам, витым парам или тройкам или как общий экран из фольги.

    Плетеный щит:

    Лучше

    • Защита на низких частотах (до 15 кГц)
    • Устойчивость к электромагнитным и радиочастотным помехам в приложениях питания, управления и передачи данных
    • Высокая физическая прочность

    Экранирование оплеткой представляет собой плетеную сетку из неизолированных, луженых, серебряных или никелированных медных проводов. Экранирующая оплетка Multi / Cable обеспечивает покрытие не менее 85%.Экраны из оплетки обеспечивают путь к земле с низким сопротивлением, и их намного легче заканчивать при подключении к разъему. Поскольку медь имеет более высокую проводимость, чем алюминий, а плетение обеспечивает большую массу для проведения шума, оплетка более эффективна в качестве экрана.

    MultiShield (фольга и оплетка):

    Best

    • Защита во всем диапазоне частот
    • Высокая физическая прочность
    • Легкость прекращения

    Для очень шумной среды и когда решающим фактором является физическая прочность, рекомендуется использовать несколько слоев экранирования (фольга / оплетка). Multi / Cable Экран MultiShield «фольга и оплетка» использует тройную ламинатную (алюминий / полиэстер / алюминий) фольгу с отводом на один размер AWG меньше, чем изолированные проводники, а также общую луженую медную оплетку для повышения физической прочности и превосходного экранирования от помех сигнала. В многожильных кабелях отдельные пары иногда экранируются фольгой, чтобы обеспечить защиту от перекрестных помех между парами.

    Для получения более точной информации об экранировании кабеля обратитесь к своему дружественному партнеру по продажам или проектированию Multi / Cable.

    .

    No related posts.

    Leave a Reply

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
