Нива шевроле приборная панель контрольные лампы: Устройство комбинации (щитка) приборов и расположение лампочек и датчиков на приборах Нива Шевроле

Описание и расположение индикаторов и приборов на панели Контрольный щиток Нива Шеви с обозначением приборов индикаторов Комбинация приборов включается в себя множество элементов. В соответствии со схемой, приведенной выше, устройство щитка следующее: Датчик контроля температуры хладагента, стрелка на нем поднимается по мере прогрева двигателя.

Нельзя допускать, чтобы стрелка контроллера переходила в красную зону, поскольку это будет свидетельствовать о перегреве силового агрегата. Тахометр — устройство, измеряющее количество оборотов коленвала мотора. Символ активации левого поворотника, выполненный в виде зеленой стрелки, появляется при включении соответствующего указателя на подрулевом переключателе. Если индикатор мигает чаще, чем обычно, это может свидетельствовать о перегорании лампочки.

Спидометр, этот девайс позволяет водителю знать, с какой скоростью движется транспортное средство. Спидометр соединяется с раздаточной коробкой посредством электрического привода. Контроллер уровня горючего в бензине, на Шеви Нива используется электромагнитное устройство, функционирующее только при активированном зажигании.

Когда зажигание выключено, стрелка контроллера перемещается вниз шкалы. Индикатор резерва горючего в бензобаке, появляется на приборке, когда уровень топлива в системе составляет около Лампочка активации габаритных огней , появляется на щитке при включении соответствующей оптики.

Символ аварийного состояния тормозной системы, появляется в том случае, если в расширительном бачке уровень тормозной жидкости снизился то критического уровня. Индикатор включения дальнего освещения. Клавиша, позволяющая сбросить показания суточного пробега.

Также с помощью этой кнопки можно переключиться на часы или датчик температуры наружного воздуха. Экран, на котором отображается общий, а также суто

Блок контрольных ламп шевроле нива

Светодиодная панель индикаторов ВАЗ 2123 переделка

Устанавливаем вольтметр в БКЛ Шевроле НИВА

Самодиагностика Нива Шевроле, замена датчика холостого хода

Контрольные лампы на панели приборов

3. Система зарядки — 2

Внимание. Контрольные лампочки приборной панели!

Диагностика и коды ошибок комбинации приборов Chevrolet NIVA

Масса кузова на двигатель, где искать?

Возбуждение генератора Нивы Простейшая и надежная схема подачи напряжения на обмотки возбуждения ге

Ни один современный автомобиль сегодня не обходится без приборной панели (ПП), которая позволяет водителю своевременно узнать о состоянии основных узлов и систем. Благодаря этому автовладелец всегда сможет вовремя произвести ремонт некорректно работающих устройств и не допустить более серьезных неисправностей в будущем. Из этого материала вы можете узнать, что являет собой панель приборов автомобиля Нива Шевроле, какие неисправности для нее характерны и как произвести диагностику и замену щитка.

Описание и расположение индикаторов и приборов на панели

Комбинация приборов включается в себя множество элементов.

В соответствии со схемой, приведенной выше, устройство щитка следующее:

1. Датчик контроля температуры хладагента, стрелка на нем поднимается по мере прогрева двигателя. Нельзя допускать, чтобы стрелка контроллера переходила в красную зону, поскольку это будет свидетельствовать о перегреве силового агрегата.
2. Тахометр — устройство, измеряющее количество оборотов коленвала мотора.
3. Символ активации левого поворотника, выполненный в виде зеленой стрелки, появляется при включении соответствующего указателя на подрулевом переключателе. Если индикатор мигает чаще, чем обычно, это может свидетельствовать о перегорании лампочки.
4. Правый поворотник.
5. Спидометр, этот девайс позволяет водителю знать, с какой скоростью движется транспортное средство. Спидометр соединяется с раздаточной коробкой посредством электрического привода.
6. Контроллер уровня горючего в бензине, на Шеви Нива используется электромагнитное устройство, функционирующее только при активированном зажигании. Когда зажигание выключено, стрелка контроллера перемещается вниз шкалы.
7. Индикатор резерва горючего в бензобаке, появляется на приборке, когда уровень топлива в системе составляет около 4-6.5 литров.
8. Лампочка активации габаритных огней, появляется на щитке при включении соответствующей оптики.
9. Символ аварийного состояния тормозной системы, появляется в том случае, если в расширительном бачке уровень тормозной жидкости снизился то критического уровня.
10. Индикатор включения дальнего освещения.
11. Клавиша, позволяющая сбросить показания суточного пробега. Также с помощью этой кнопки можно переключиться на часы или датчик температуры наружного воздуха.
12. Экран, на котором отображается общий, а также суточный пробег автомобиля.
13. Индикатор Check Engine, свидетельствует о необходимости диагностики двигателя. Должен всегда появляться при включении зажигания, а после запуска двигателя — пропадать. Если эта лампочка продолжает гореть во время движения, необходимо проверить систему управления мотором.
14. Лампочка активации световой сигнализации.
15. Символ времени и температуры, переключаться с одного режима на другой можно при помощи кнопки 11.
16. Индикатор разряда аккумулятора, эта лампочка должна всегда появляться при включении зажигания и пропадать после того, как мотор будет заведен. Если индикатор горит всегда, то этого говорит о том, что зарядный ток в бортовой сети отсутствует. Это может быть обусловлено выходом из строя регулятора напряжения либо генераторного узла, также лампа может загореться при недостаточном натяжении либо обрыве ремешка генератора.
17. Символ включения ручного тормоза. Если ваша Нива Шеви стоит на ручнике, индикатор будет гореть при включении зажигания и запуске двигателя.
18. Индикатор аварийно низкого давления моторной жидкости в двигателе. Он всегда должен появляться при активации зажигания. Если он горит после включения двигателя, это говорит о низком давлении в системе либо недостатке моторной жидкости.
19. Резервный индикатор (автор видео — Артем С).

Возможные неисправности

Если в Нива Шевроле панель приборов обозначения лампочек вам понятны, давайте разберем следующий пункт — возможные неисправности приборки:

1. Комбинация приборов не работает, при этом двигатель запускается нормально. Вероятнее всего, проблема обусловлена либо выходом из строя самого щитка, либо отсутствием питания.
2. Лампочки на комбинации приборов не горят. Если перестали работать сразу все индикаторы, это может свидетельствовать об обрыве или перетирании провода, отвечающего за освещение. Если же не работает только часть ламп, то скорей всего, они просто перегорели.
3. Не работают устройства — спидометр или тахометр. Вероятнее всего, это проблема электрического типа, необходимо разбирать щиток и искать неисправность.
4. Не работают датчики — уровня топлива, температуры антифриза. Как показывает практика, обычно это свидетельствует о плохом контакте в электроцепи. Обычно такая проблема решается путем отключения и зачистки контактов штекера (автор видео — канал Иг К).

Диагностика своими руками

В соответствии с сервисным руководством к автомобилю, контрольный щиток имеет собственную систему диагностики, которая позволяет проверить устройство, не снимая его.

Последовательность действий при диагностике такова:

1. Зажигание нужно выключить и зажать клавишу сброса значений суточного пробега. Далее, зажигание включается, а клавиша отпускается. Стрелки на устройствах приборки должны пройти через всю шкалу несколько раз — это тест приборки.
2. Затем зажмите кнопку сброса на пять секунд — это позволит произвести очистку памяти процессора.
3. Теперь нажмите на клавишу сброса показаний одометра, на дисплее должна появиться версия используемого ПО. Когда вы нажмете кнопку еще раз, ан дисплее должны появиться цифры. Цифра 0 говорит о том, что поломки в работе приборки отсутствуют, 1 — вышел из строя микропроцессор, 2 — оборвалась цепь контроллера горючего, 4 или 8 — увеличенное либо пониженное напряжение в бортовой сети. В том случае, если поломок будет несколько, на экране появится сумма кодов. К примеру, 14 — это ошибки 2, 4 и 8, неисправность 10 — это ошибки 8 и 2 и т.д.

Варианты тюнинга

Выбор вариантов для тюнинга не особо большой:

1. Установить приборку от другого автомобиля. В этом случае вам понадобятся услуги квалифицированного электрика, поскольку придется переделывать разъемы. Также можно установить цифровой вариант приборки — это будет более, чем оригинально.
2. Как вариант тюнинга, можно установить светодиодные лампочки вместо обычных. Многие автовладельцы выбирают именно этот вариант, поскольку он менее затратный и самый простой в плане реализации.
3. Еще один способ тюнинга — установить оригинальные приборные шкалы на спидометр, тахометр и прочие датчики. Причем купить такие шкалы можно как готовые, так и сделать самостоятельно в соответствии со своими предпочтениями.

Видео «Тюнингованная приборка Flash FX-3 на автомобиле Нива Шевроле»

Как работает тюнингованная приборная панели в автомобиле Нива Шеви — смотрите на видео ниже (автор — канал PSG-TUNING).

Блок контрольных ламп показан на рисунке 20.

1. Контрольная лампа включения блокировки дифференциала. Лампа загорается при блокировании межосевого дифференциала в раздаточной коробке.

2. Контрольная лампа состояния иммобилизатора. Подключается на автомобиле, оснащенном электронной противоугонной системой и отображает состояние электронного блока (иммобилизатора).

Приборная панель и ее замена на Ниве Шевроле

Узнать состояние всех узлов системы, а также контролировать давление масла, скорость, температуру охлаждающей жидкости и пробег помогает панель приборов Шевроле Нива.

Информация на ПП позволяет выявлять появившиеся неисправности в автомобиле, тем самым на раннем этапе можно устранить неисправность которая в будущем могла бы спровоцировать более серьезные поломки.

Описание и  место расположение

Приборная панель на Ниве достаточно удобная и информативная, находится она с водительской стороны над рулевой колонкой.  Такое расположение помогает водителю не отвлекаться во время поездки и следить за показаниями всех датчиков не поворачивая головы.

Давайте рассмотрим более подробней устройство щитка, а так же за что отвечает каждый прибор:

1. Датчик помогающий контролировать температуру хладагента. По мере того как нагревается двигатель начинает подниматься стрелка. Нужно следить за тем чтобы стрелка не пересекала красную зону, если это произошло значит двигатель перегрелся.
2. Тахометр, данный элемент измеряет обороты коленвала
3. Левый поворотник
4. Правый поворотник
5. Спидометр, информирует водителя о скорости движения. Он соединяется при помощи электрического привода с раздаточной коробкой
6. Показывает уровень бензина в баке
7. Отвечает за резерв топлива в баке, и активируется когда в нем остается около 6 литров
8. Габаритные огни
9. Отвечает за тормозную систему, и загорается в случае каких либо неисправностей
10. Дальний свет
11. Благодаря ей можно скинуть показания дневного пробега,  а так же переключатся на часы и температуру
12. Показывает  суточный пробег
13. Check Engine, он всегда загорается при включении зажигания, после чего должен сразу гаснуть если продолжает гореть то это предупреждает о том что имеются неисправности в двигателе.
14. Аварийная сигнализация
15. На этом экране можно увидеть время, и температуру
16. Предупреждает что АКБ не заряжается, это может быть связанно с тем что вышел из строя генератор или регулятор напряжение
17. Информирует о том что включён ручной тормоз
18. Индикатор который показывает что в двигателе низкое давление. Если после того как завели машину он не погас  и продолжает гореть, то это может говорить о том что в двигателе недостаточное количество масла или низкое давление.
19. Является резервным

Панель приборов на Нива Шевроле оборудована подсветкой и активируется когда включаются габаритные огни. А шесть лампочек распложённых в ней позволяют регулировать уровень яркости.

Важно знать что в случае поломки ПП отремонтировать ее нельзя, так как в продажу отдельные узлы не поставляются. Поэтому если из строя выходит какой либо узел заменить отдельно его не получится и придется покупать новую, исключением являются сигнальные лампы вот их поменять на новые можно.

Неисправности

ПП представляет собой электронный узел поэтому может выйти из строя в случае короткого замыкания или обрыва цепи питания. Если вы столкнулись с одной из проблем то первым делом следует обратить внимание на то какие признаки появились при этом:

• Двигатель запускается и работает, при этом панель не подаёт признаков жизни. В этой ситуации возможно нет контакта на разъёмах устройств. Исправить это можно следующим способом, необходимо разъединить колодки и зачистить контакты, данная проблема может возникнуть при повышенном уровне влаги например зимой.
• Перестал работать тахометр и спидометр. Это может появится так же если произошёл обрыв в цепи питания или если появились неполадки связанные с работой датчика температуры и уровня топлива.
• Перестали гореть лампочки при этом все элементы работаю как положено, в этом случае возможно есть проблемы в проводах питания или в самих лампах

Разбор

Если нужно разобрать щиток приборов Шевроле Нива нужно проделать следующие действия:

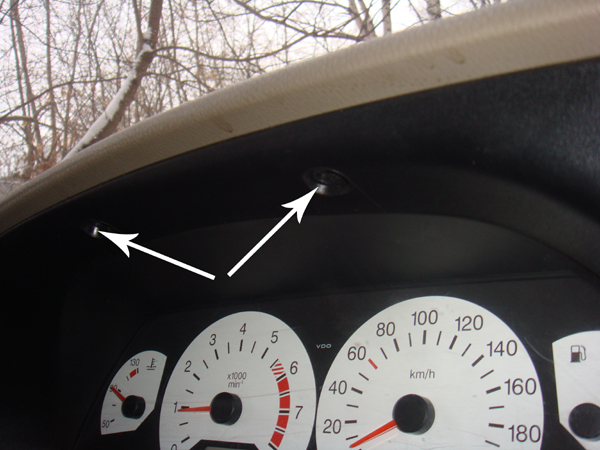

1. Отверткой извлекаются две заглушки и выкручиваем саморезы, которые находятся одна справой стороны от аварийки а вторая в правом углу панели
2. Снимаем облицовку щитка с правой стороны, и демонтируем все разъёмы на кнопках управления. Лучше перед этим сфотографировать какой и куда подходит контакт
3. После этого отсоединяем облицовку уже с левой стороны и отсоединяем колодки со всех кнопок после чего полностью вынимаем облицовку
4. Откручиваем саморезы которые крепят панель и снимаем ее

Что касается изменений и новшеств ПП то совсем недавно был представлен новый дизайн автомобиля,  где была видно что установлена  новая панель приборов нива шевроле 2017.

Подробное руководство по сигнальным лампам на приборной панели

Все мы хорошо знакомы с автомобилем и его частями. Одна из самых важных частей автомобиля — это приборная панель. Приборную панель автомобиля также иногда называют «приборной панелью», «приборной панелью» (IP) или «лицевой панелью». Это панель управления, которая обычно располагается прямо перед водителем транспортного средства. На нем отображаются приборы, контрольные лампы на приборной панели и инструменты управления транспортным средством.

Приборная панель автомобиля претерпела значительные изменения благодаря множеству дизайнов, форм и технологий.Как вы, возможно, знаете, изначально приборная панель включала в себя набор простых элементов управления и инструментов для индикации скорости автомобиля, давления масла и уровня топлива. Но сегодня современная приборная панель включает в себя широкий спектр датчиков, систем климат-контроля, развлекательных систем и других элементов управления, а также информацию о них.

Какие существуют сигнальные лампы на приборной панели?

На приборной панели также есть различные сигнальные лампы, которые указывают водителю разные значения и помогают ему сделать соответствующий шаг в случае возникновения кризиса.Давайте обсудим различные сигнальные огни на приборной панели, их цели и необходимые меры, которые необходимо предпринять:

Контрольная лампа температуры двигателя

Что означает контрольная лампа температуры двигателя?

1. Контрольная лампа температуры двигателя указывает на перегрев двигателя. Он просто сообщает нам, что наш автомобиль использовался дольше, чем следовало бы.
2. Также включается при недостатке охлаждающей воды или неисправной системе охлаждения.Некачественная охлаждающая жидкость вызывает засорение в холодную погоду, когда температура опускается ниже точки замерзания.
3. Иногда небольшая утечка в системе позволяет воздуху проникать в нее, принимая форму пузыря. Охлаждающая жидкость не может протолкнуться через пузырек и достичь двигателя, что приведет к потере охлаждающей жидкости из радиатора, в результате чего загорится сигнальная лампа.
4. Низкий уровень масла — еще одна причина чрезмерного нагрева.
5. Другой причиной появления сигнальной лампы температуры может быть неисправный термостат.
6. Иногда это может быть связано с наличием посторонних предметов или минеральных отложений, которые блокируют поток жидкости через радиатор для рассеивания тепла.
7. Надо иметь в виду, что эта лампочка горит и двигатель не должен нагреваться, даже если система охлаждения в хорошем состоянии.

Обязательно к прочтению: Разъяснение марок моторного масла | Моторное масло Know Your Car

Что делать, если загорается сигнальная лампа температуры двигателя?

1. В ситуации, когда загорается сигнальная лампа температуры, вам следует немедленно остановить автомобиль и съехать на обочину.
2. Выключите двигатель и откройте капот, чтобы дать ему остыть. Не открывайте радиатор, пока двигатель горячий.
3. После этого вы должны попытаться найти основную причину перегрева. Проверьте, не возникла ли какая-либо из вышеперечисленных причин.
4. Когда двигатель остынет, вы можете открыть крышку радиатора или бачок, чтобы проверить уровень охлаждающей жидкости. Делайте это медленно, используя тряпку или ткань, чтобы сбросить давление воздуха.
5. Проверить охлаждающую воду. Долейте воду или охлаждающую жидкость в радиатор, если уровень ее низкий.Также проверьте, есть ли риск протекания воды.
6. Если ни один из перечисленных способов не помогает, рекомендуется отнести автомобиль в сервисный центр и проверить его.
7. Проведение у механика проверки давления по радио поможет в проверке внутренней утечки или треснувшего блока цилиндров.

Что произойдет, если вы проигнорируете сигнальную лампу температуры двигателя?

1. Если не остановиться во время перегрева двигателя, двигатель начнет стучать, вызывая повреждение кольца, поршня, прокладки головки.
2. Из-за чрезмерного нагрева внутренние части двигателя будут расширяться, в результате чего металл по металлу.
3. Сильный перегрев также вызывает термическое напряжение и приводит к растрескиванию или короблению.

Сигнальная лампа давления масла в двигателе

Что означает контрольная лампа давления моторного масла?

1. Световой индикатор давления масла указывает на то, что в двигателе недостаточно масла.Иногда, даже когда добавлено правильное количество смазки, масло расходуется с большей скоростью из-за испарения. Он также может протекать через уплотнения или масляные пробки.
2. Другая причина может заключаться в том, что масляный насос не перекачивает достаточное количество жидкости. Эти жидкости помогают смазывать поверхности внутри вашего автомобиля.
3. Иногда лампа давления масла загорается, даже если уровень масла правильный и двигатель работает нормально. В таком случае проблема может быть связана с неисправным датчиком.
4. Лампа давления масла также загорается из-за забитого фильтра. При смазке манометр устанавливается после фильтра. Если фильтр засорится по какой-либо причине, перепускной клапан не будет работать должным образом, что приведет к нехватке смазочного материала.

Предлагаемое для вас: 3-цилиндровый против 4-цилиндрового двигателя: производительность, эффективность, техническое обслуживание

Что делать, если загорается сигнальная лампа давления масла в двигателе?

1. Самая важная часть поддержания вашего автомобиля в хорошем состоянии — это следить за уровнем масла.
2. Когда загорается индикатор давления масла, первым очевидным шагом является проверка уровня масла в двигателе в любом из случаев.
3. Если уровень масла низкий, обязательно долейте двигатель. В такой ситуации необходимо заменить масло в автомобиле. Замена масла довольно часто рассматривается как генеральная уборка.
4. Рекомендуется менять обычное масло каждые 3000-5000 миль, а синтетическое масло необходимо менять каждые 5000-7000 миль.
5. Однако каждый автомобиль индивидуален, как и климат, поэтому необходимо также учитывать такие факторы, как погода, частота движения и пробег автомобиля.
6. Вы не должны избегать замены масла в вашем транспортном средстве, потому что это вызывает накопление мусора, который, в свою очередь, повреждает двигатель транспортного средства.

Сигнальная лампа зарядки аккумулятора

Что означает сигнальная лампа зарядки аккумулятора?

1. Предупреждающий индикатор заряда батареи обозначается символом Math Lego.
2. Сигнальная лампа заряда аккумулятора указывает на проблему с зарядкой аккумулятора.
3. Наиболее частая причина того, что индикатор батареи загорается, — это обрыв ремня генератора.
4. Еще одна причина — коррозия клемм или выводов аккумуляторной батареи. Он прерывает электрический ток и мешает генератору выполнять свою работу. При этом индикатор заряда аккумулятора будет гореть постоянно.
5. Ослабленный кабель аккумулятора также может привести к включению сигнальной лампы аккумулятора из-за неправильной зарядки.
6. Другие причины могут быть связаны с генератором переменного тока вашего автомобиля.Генератор отвечает за поддержание полной зарядки аккумулятора. Неисправный генератор или неисправный ремень генератора не позволяют аккумулятору получать необходимый заряд.
7. Иногда из-за слишком большого количества аксессуаров аккумулятор вашего автомобиля разряжается с большой скоростью. При этом загорается символ предупреждения о разряде батареи.

Прочтите: 5 советов по увеличению срока службы аккумулятора автомобиля

Что делать, если загорается сигнальная лампа зарядки аккумулятора?

1. Современные автомобили поставляются с аккумулятором на 12 В.Аккумулятор отвечает за работу системы зажигания, фар, магнитолы и так далее. Для вас очень важно проверить батарею, как только загорится свет.
2. Поскольку автомобиль полностью зависит от аккумулятора, другие сигнальные лампы могут не указывать на проблему, если аккумулятор разрядится. Наряду с генератором в автомобиле установлен регулятор напряжения, поддерживающий заряд аккумулятора. Отвезите свой автомобиль в сервисный центр и проверьте аккумуляторную систему.

Сигнальная лампа давления в шинах

Что означает сигнальная лампа давления в шинах?

1. Сигнальная лампа давления в шинах загорается, когда давление в шинах слишком низкое, что создает небезопасные условия вождения для вашего автомобиля. Если свет включен, это означает, что шины вашего автомобиля могут быть недостаточно накачаны. Вождение в таких условиях может привести к чрезмерному износу шины и ее износу, что приведет к поломке шины.Низкое давление может возникнуть из-за утечки или просто потому, что шины имеют нормальную тенденцию ежемесячно терять фунт воздуха.
2. Чрезмерное накачивание также может быть причиной износа шины, что приводит к включению сигнальной лампы давления в шинах.

Рекомендуемый вариант: азот против воздуха | Что лучше для ваших автомобильных шин?

Что делать, если загорается сигнальная лампа давления в шинах?

1. Каждый раз, когда загорается сигнальная лампа давления в шинах, пора проверить шину с помощью манометра.
2. Настоятельно рекомендуется периодическая проверка (предпочтительно ежемесячно) шин вашего автомобиля, чтобы предотвратить их слишком быстрый износ.

Проверьте контрольную лампу двигателя

Что означает контрольная лампа проверки двигателя?

Контрольная лампа двигателя часто загорается, указывая на то, что часть системы вашего автомобиля не работает должным образом. Загорается сигнальная лампа двигателя по двум причинам.Эти причины указаны ниже:

1. Первой причиной может быть неисправность системы выхлопа. Чтобы избежать загрязнения окружающей среды, автомобили сегодня разрабатываются с системой, снижающей выбросы выхлопных газов. Но в то же время машина душная, поэтому для приятного вождения используют самые разные системы управления. Датчик кислорода запускает EML. Если выходит слишком мало кислорода или выходит больше кислорода, загорается свет.
2. Вторая причина, по которой загорается сигнальная лампа двигателя, — это неправильно установленный датчик массового расхода воздуха.Датчик массового расхода воздуха жизненно важен для эффективной работы двигателя. Если он не установлен должным образом, это приведет к попаданию вредных частиц в воздушный канал двигателя. Это в конечном итоге приведет к повреждению датчика.
3. Также он мог включиться из-за неисправности системы зажигания. Система зажигания автомобиля отвечает за сжигание топлива.
4. Незакрепленная крышка заливной горловины бензина или дизельного топлива также может быть причиной включения контрольной лампы двигателя. Это приводит к попаданию воздуха в резервуар или из него.
5. Последняя причина — засорение дизельного сажевого фильтра.

Прочтите: 7 вопросов, которые вы должны задать о моторном масле для вашего автомобиля

Что делать, если загорается сигнальная лампа Check Engine?

1. Когда загорается сигнальная лампа Check Engine, вы должны сначала попытаться выяснить, является ли проблема одной из вышеуказанных причин.
2. После этого вы можете проверить индикаторы приборной панели и датчики давления масла или перегрева.
3. Можно попробовать снизить скорость.Вы также можете попробовать затянуть крышку бензобака.
4. Если описанные выше действия не помогли, обратитесь за профессиональной помощью в сервисный центр.

Сигнальная лампа скорого обслуживания двигателя

Что означает «Срочное обслуживание двигателя»?

1. Вскоре загорится служебный двигатель, означающий различные значения в зависимости от модели автомобиля.
2. В большинстве автомобилей этот индикатор просто означает наличие незначительных проблем с двигателем.
3. В некоторых автомобилях эта сигнальная лампа указывает на то, что настало время планового техобслуживания автомобиля.

Прочтите: Ошибки обслуживания автомобилей, которые могут УБИТЬ ваш автомобиль. Не игнорируйте это!

Что делать, если загорается сигнальная лампа «Service Engine Soon»?

1. Начните с проверки всех жидкостей в моторном отсеке, таких как уровень масла, уровень тормозной жидкости, уровень трансмиссионной жидкости, уровень омывателя и т. Д.
2. Также проверьте, все ли фары вашего автомобиля работают должным образом.
3. Если все вышеперечисленное кажется нормальным, рекомендуется проверить, когда было произведено последнее обслуживание вашего автомобиля. Определите дату следующего обслуживания. Если он наступил, то сдавайте машину в плановый сервис.
4. Если плановое обслуживание было выполнено недавно, вам, возможно, придется найти память кодов неисправностей, чтобы выяснить причину проблемы. Как правило, этот индикатор указывает только на незначительные проблемы. Так что исправить их не будет для вас большой проблемой.
5. Однако, если вам все еще не удается выяснить причину проблемы, обратитесь к профессионалу.

Контрольная лампа ABS (антиблокировочная тормозная система)

Предупреждающие огни Bmw | Контрольные лампы приборной панели BMW

В этой статье мы покажем вам значение сигнальных ламп на приборной панели автомобилей BMW . Предупреждающие знаки на приборной панели BMW могут различаться в некоторых моделях, но в основном они одинаковы, а знаки очень близки друг к другу.

Контрольные лампы на панели дисплея BMW загораются и гаснут на несколько секунд, когда вы переводите ключ зажигания в первое положение.Если лампы, горящие красным, не гаснут после того, как автомобиль заработал, это означает, что в вашем автомобиле есть неисправность, и вам рекомендуется не использовать его.

Сигнальные лампы на передней панели BMW имеют цветовую кодировку, чтобы различать уровни важности. Цвета — зеленый, синий, желтый, оранжевый и красный.

Красные сигнальные лампы на панели дисплея ассоциируются как сигнал опасности. По этой причине возникает очень серьезная ситуация, когда горит красный свет.Вы должны остановиться и безопасно проверить свой автомобиль.

Самыми важными сигнальными лампами являются сигнальная лампа низкого уровня масла в двигателе и сигнальная лампа охлаждающей жидкости, которые горят красным цветом. Если вы продолжите движение, когда горит одна из этих ламп, возможны неисправности двигателя, которые нанесут значительный финансовый ущерб вашему автомобилю.

Оранжевый и желтый сигнальные огни не критичны для безопасности, но это означает, что что-то не так и должно быть решено как можно скорее.Примером может служить сигнальная лампа дизельного сажевого фильтра или сигнальная лампа неисправности двигателя.

Зеленые или синие сигнальные лампы загораются, указывая на то, что в вашем автомобиле включены какие-либо технологические функции. Например, если включены фары.

Теперь давайте объясним, что означают индикаторы, расположенные на панели индикаторов BMW:

1.BMW Контрольные лампы фар

1-) Горит передняя противотуманная фара.

2-) Горит задний противотуманный фонарь.

3-) Указывает, что сигнал включен. Когда вы опускаете сигнальный рычаг, левый поворот указывает на поворот саги, когда вы его поднимаете.

4-) Это означает, что включены дальние фары.

5-) Указывает на то, что включены короткие фары и стоп-сигналы.

6-) Указывает, что неисправны какие-либо из стояночных, тормозных, задних противотуманных фар, сигналов, внутреннего освещения или освещения номерного знака.

7-) Внешний стоп-сигнал указывает на неисправность лампы.

😎 Символ на передней панели автомобиля означает неисправность системы управления фарами.

9-) Знак на передней панели — это сигнальная лампа адаптивной системы освещения.

10-) Этот знак появляется на передней панели при включении коротких фар на

11-) Контрольная лампа заряда аккумулятора.Эта сигнальная лампа загорается при разряженной батарее, неисправности батареи, неисправности зарядного динамо (генератора). Это означает, что аккумулятор разряжен. Если лампа аккумулятора горит при работающем двигателе, значит, проблема.

12-) Световой индикатор, напоминающий солнце. Указывает на неисправный внешний фонарь.

13-) Сигнальная лампа O / D OFF. Overdrive означает, что система привода отключена.

Этот символ указывает на то, что система повышающей передачи автомобиля отключена вручную.Система ускорения управляется переключателем вкл / выкл.

14-) Указывает на проблему освещения или другую электрическую проблему, управляемую модулем управления кузовным оборудованием. Проверьте все фары. Этот символ также может указывать на противобуксовочную систему или проблему связи между модулями.

2. Сигнальные лампы двигателя BMW

15-) Если вы видите эту контрольную лампу, нажмите педаль тормоза, чтобы двигатель запустился.

16-) Сигнальная лампа сажевого фильтра (DPF): наличие этой лампы неисправности в автомобилях с дизельным двигателем означает, что сажевый фильтр заполнен избыточным воздухом.

17-) Сигнальная лампа каталитического преобразователя: эта автоматическая сигнальная лампа означает, что каталитическая система неисправна.

18-) Эта сигнальная лампа двигателя указывает на то, что уровень воды в топливном фильтре увеличился.

19-) Воздушный фильтр двигателя грязный или старый.

20-) Контрольная лампа температуры двигателя: охлаждающая жидкость двигателя перегрета. Горящий индикатор уровня топлива означает, что двигатель перегрет.Вы должны немедленно остановить автомобиль и подождать, пока двигатель остынет, когда мигает сигнальная лампа.

21-) Световой индикатор означает, что топливный фильтр двигателя автомобиля загрязнен или неисправен.

22-) Если этот индикатор горит, это означает, что уровень топлива уменьшился.

23-) Контрольная лампа давления масла: Если эта контрольная лампа горит на панели дисплея, давление моторного масла упало. Рекомендуется немедленно остановить автомобиль, проверить уровень масла по щупу и долить масло до необходимого уровня.Рекомендуется авторизованный сервис.

24-) Проверьте двигатель или индикатор неисправности (MIL): Этот предупреждающий индикатор включается и выключается при первом запуске автомобиля. Если эта сигнальная лампа горит, когда ваша машина движется, или если машина не гаснет после того, как она работает, то ваш автомобиль необходимо доставить в сервис. Если вы моргаете, будьте осторожнее.

25-) Снижение мощности двигателя. Если вы видите этот значок на передней панели вашего автомобиля, это означает, что компьютер, управляющий двигателем, имеет ограниченную выходную мощность двигателя.Эта проблема обычно диагностируется профессиональным сканирующим устройством.

26-) Предупреждение о замене моторного масла. Указывает, что срок службы моторного масла исчерпан и пришло время замены масла.

27-) Контрольная лампа газового манометра указывает на то, что манометр не затянут должным образом. Если не обращаться с ним, также будет гореть индикатор проверки двигателя.

28-) DPF Light (Предупреждающий символ сажевого фильтра для автомобилей с дизельным двигателем)

Проверка сажевого фильтра выхлопных газов дизельного двигателя не удалась, и обслуживание должно быть видимым.

29-) DEF Light (для автомобилей с дизельным двигателем):

Сигнальная лампа означает, что уровень жидкости в выхлопных газах дизельного двигателя низкий.

3. Сигнальные лампы BMW для механических компонентов

30-) Этот предупредительный световой сигнал загорается, когда тормозные колодки изношены. Также горит, если тормозная колодка заменена и датчик тормозных накладок не заменен (только для автомобилей с датчиком тормозных накладок)

31-) Эта сигнальная лампа имеется только на автомобилях с автоматической коробкой передач.Указывает, что вы должны нажать педаль тормоза, чтобы задействовать рычаг автоматического переключения передач.

32-) Сигнальная лампа пневматической подвески.

33-) Этот предупреждающий свет загорается при выходе из строя системы подвески.

34-) Ошибка передачи

Если есть проблема с автоматической коробкой передач, эта сигнальная лампа горит желтым или красным цветом на панели приборов. Если аварийная сигнальная лампа горит при включенной аварийной сигнальной лампе, осторожно ведите автомобиль в режимах P, R, N, D (передние передачи только 3-я и 5-я передачи).Рекомендуется вести машину на малой скорости и заехать на ближайшую авторизованную СТО.

35-) Коробка передач — это предупреждающий символ, который означает, что она работает при недопустимой температуре. Проверьте уровень масла в коробке передач и охлаждающей жидкости двигателя. Подождите 5 минут, чтобы остыть на холостом ходу, когда автомобиль находится на переключении передач N.

4. Сигнальные лампы BMW о погодных условиях

36-) Значок, показывающий погоду на улице.

37-) Это датчик света и дождя, который вычисляет отражение и отражение света во время дождя и информирует блок управления.

38-) Если функция размораживания лобового стекла активна, на этом автомобиле будет светиться сигнальная лампа.

39-) Эта сигнальная лампа в вашем автомобиле загорается, когда активирован обогреватель заднего стекла.

40-) Эта сигнальная лампа загорается, когда датчик дождя активен.

41-) Если эта сигнальная лампа горит, это автоматический очиститель стекла.

42-) Контрольная лампа накаливания.(Для автомобилей с дизельным двигателем)

В автомобилях с дизельным двигателем этот световой сигнал указывает на то, что свечи накаливания двигателя прогрелись и двигатель не должен работать, пока этот световой индикатор не погаснет. В случае неисправности отопительного котла из выхлопной трубы может выходить белый дым, пока двигатель работает при соответствующей температуре. Это означает, что необходимо заменить нагревательные лампы.

43-) Кнопка зимнего режима, которую нужно использовать на заснеженной и скользкой дороге.

5.Сигнальные огни BMW для безопасного вождения

44-) Это предупреждающий знак транспортного средства, предупреждающий знак о пройденном расстоянии.

45-) Предупреждение о превышении ограничения скорости (для автомобилей с ограничением скорости)

46-) Круиз-контроль: показывает, что управление движением установлено во время движения.

47-) Этот предупреждающий символ появляется, если вы меняете полосу движения без подачи сигнала.

48-) Сигнальная лампа автомобиля, сообщающая, что одна из дверей открыта.

49-) Предупреждение о том, что дверь (включая капот и багажник) не закрыта. Открывайте и закрывайте все двери, включая багаж и багаж. Если в этом случае оставить машину на ночь, она может слить сток.

50-) Контрольная лампа, означающая, что ремень безопасности не пристегнут.

51-) Низкое давление в шинах вашего автомобиля или неисправность в системе.

52-) Контрольная лампа означает, что ключа нет в машине.В то же время ключ также означает, что чип не идентифицируется (см. CCNZ: Неисправность иммобилайзера).

53-) Этот свет загорается, когда вы припарковали свой автомобиль и полностью остановили его, а затем поставили передачу в положение «Припарковать». (в автомобилях с автоматической коробкой передач) рекомендуется установить передачу в положение N, нажать на ручной тормоз, а затем перевести его в положение P, чтобы загрузить трансмиссию.

54-) Знаки системы помощи при парковке с приборной панелью автомобиля.

55-) Предупреждение блокировки рулевого управления. Если он желтый, принесите его в сервис, а если он красный — не используйте.

56-) Неисправность подушки безопасности и ремня безопасности.

57-) Индикатор ECO, указывающий на экономичное вождение.

58-) Это предупреждение на приборной панели обычно загорается, когда вы нажимаете на ручной тормоз. Если тормозная жидкость постоянно видна, возможно, проблема в тормозной системе.В этом случае проверьте тормозную жидкость. Однако это может привести вас к самой услуге. Если жидкость отсутствует, ваши тормозные колодки завершили свой жизненный цикл или в системе есть утечка.

59-) Этот предупреждающий символ появляется, если система подушек безопасности выключена.

60-) Контрольная лампа ABS.

Если зажигание не включается, когда переключатель зажигания находится в положении «ON», это означает, что оно неисправно, если оно не включается после горения, и если оно включено во время движения, вы должны использовать свой автомобиль осторожно, ехать на средней скорости. скорость и избежать торможения вряд ли.

61-) Эта сигнальная лампа загорается, если включен круиз-контроль.

62-) Если капот двигателя открыт, эта сигнальная лампа автомобиля загорится на панели

63-) Знаки на приборной панели автомобиля, означающие, что багажное отделение открыто.

64-) Если вы видите этот символ на панели, значит неисправна система запуска автомобиля.

65-) Символ, указывающий на то, что стеклоомыватель автомобиля закончился и его необходимо залить.

66-) Предупреждение по безопасности: Если символ кратковременно мигает, ключ зажигания заблокирован, и для перезапуска требуется ключ, оборудованный соответствующим транспондером. Если символ виден, когда автомобиль находится в движении, это обычно указывает на неисправность в системе безопасности.

67-) Traction Control или ESP: загорается, когда в автомобиле используется антипробуксовочная система или электронная система стабилизации. Обычно это световой индикатор, указывающий на скользкость.

68-) Предупреждение, указывающее на неисправность ESP: Указывает на проблему с системой контроля тяги / противоскольжения или электронной системой стабилизации автомобиля.

Контрольные лампы и индикаторы на приборной панели
