Отличие силового кабеля от контрольного: Чем отличается контрольный кабель от силового?

Контрольный кабель | Промышленность России и мира…

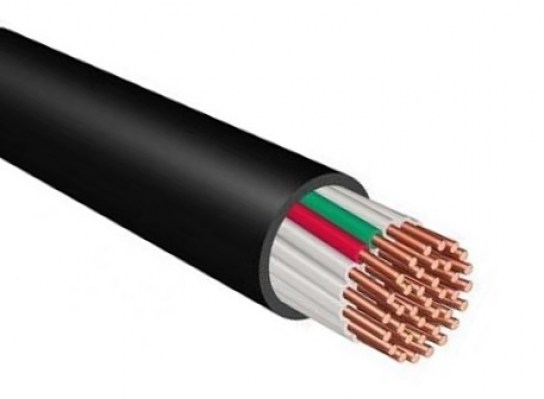

Предназначение контрольного кабеля таково: с его помощью подключаются устройства электроавтоматики, как правило – на производстве. Контрольный кабель имеет изоляцию, которая рассчитана на напряжение в рамках промышленности – 380-220. 5-ти жильный кабель  с сечением 1,5 – 2,5 кв. миллиметров  алюминия. Маломощным электропиборам (освещение в шкафу, освещения рабочего места, например) можно придать энергии с помощью отдельных жил. Все контрольные кабели изготовлены с соответствиями требований  ГОСТ 1508-78.

Контрольный кабель не отличается своей конструкцией от силового кабеля, и так же, как и силовой, имеет обычную ПВХ изоляцию. Состоит кабель из оболочки, брони, тонкопроводящей жилы, экрана, заполнителя и изоляции. Количество жил не превышает 61-ой при минимальном объеме от 4-х. Изолированные жилы имеют маркировку цифровую и цветовую. Последняя имеет вид как однотонный, так и с полосами  А вот при цветовой, расстояние между жилами не превышает 35 мм.

От диаметра кабеля зависит ширина его оболочки.

Контрольный кабель, в отличие от кабеля связи,  используют для подключения устройств, где  номинальное переменное напряжение до 660В и постоянное напряжение до 1000В. В зависимости от того, как и где будет использоваться кабель, его различают в зависимости от конструкции и технических характеристик, и бывает двух типов: экранированный и неэкранированный. Данный контрольный кабель  отлично применяется  для передачи информации о том, какое  состояние имеют объекты, с затрудненным доступом к ним. Если правильно эксплуатировать контрольный кабель, то  срок службы составит от 15 до 25 лет.

Изготавливается контрольный кабель в тех  районах, где свойствен умеренный, холодный и тропический климат.

Контрольный кабель делится на такие категории: кабель контрольный огнестойкий, кабель контрольный, не содержащий галогенов, кабель контрольный огнестойкий, не содержащий галогенов.

Используется данный кабель в условиях открытого пространства, также в подвальных помещениях. Допустимым считается длительный период нахождение кабеля в воде.





Кабеля в лом и б/у кабеля. Новости компании «»Корпорация ЭНЕРГОСВЯЗЬКАБЕЛЬ»»

    Наша компания берёт в переработку все виды кабельной продукции — лома кабеля, а так же производит закупку различных видов Кабелей в лом, б/у кабеля: демонтированный и  неликвидный кабель, кабель с истекшим сроком  годности, сгоревший, выведенный из эксплуатации, демонтированный, неликвидный кабель, кабель с истёкшим сроком годности, силовой кабель б/у и с  хранения, КПвОппБП-130,  КПпБП-120, КЭСтБП-230, КПвПпБП-130, КПБК-90,  КПпТБК-140, нефтепогружной  кабель, кабелей связи, полевой и многих др. Несмотря на то, что сейчас на рынке функционирует  множество компаний, которые выполняют утилизацию и прием  черного и цветного  металлолома, далеко не каждая из них может купить  кабель б/у.

    Кабель, как и практически любые изделия, имеет  срок эксплуатации,  после которого  рекомендуется произвести замену  старого варианта как лом  кабеля на  новый.

Заменить кабель в  сотрудничестве с нашей компанией  значит не выбросить устаревший  материал, а сдать его и получить  денежную сумму. Закупка кабеля б.у. является  одной из задач работы нашей компании. Гибкая ценовая политика позволяет найти общий язык с любым из наших клиентов.

   Лом кабеля – представляет собой обрезки кабеля, бракованный кабель и кабель с истекшим сроком годности, относится к сложноразборному лому,образующийся в результате замены подземных, навесных силовых кабелей, питающих предприятия и различное высоковольтное электротехническое оборудование, имея в своем составе цветные металлы, в основном такие как: медь, алюминий, свинец, Вы можете  продать медный кабель или алюминиевый кабель. Так, к примеру, цена на медный кабель в свинцовой броне рассчитывается исходя из рыночных цен на медь и свинец, при этом учитывается сложность разделки кабеля. Сложный процесс переработки кабеля, также во многом, влияет на конечную цену на лом кабеля. Больше всего кабельного лома остается при демонтаже и сносе зданий, их капитальном ремонте, частичной или полной замене электрических магистралей.

Также Лом Кабелей появляется во время замены навесных и подземных силовых кабелей. Отходы, обрезки, неликвидный кабель и прочий лом — источник цветных и черных металлов, отлично поддающихся переработке. Лом силовых электрических Кабелей — довольно специфический.

Номенклатура закупаемой Кабельной продукции:



• провода медные неизолированные;
• провода самонесущие изолированные;
• силовые кабели с медными жилами с бумажной изоляцией.
• силовые кабели с медными жилами с пластмассовой и сшитой изоляцией.
• силовые кабели с медными жилами с пластмассовой изоляцией, не распространяющие горение.
• контрольные кабели с и медными жилами, в т.ч. экранированные и бронированные.
• кабели с полипропиленовой изоляцией для установок погружных электродвигателей.
• кабели силовые с медными жилами одножильные с изоляцией из сшитого полиэтилена.
• Медный кабель силовой
• Кабель судовой: КНР, НРШМ, КНРЭ, КНРк
• Кабель контрольный: КВВГ, АКВВГ
• Кабель управления: КУПР, КУПВ, КГВВ
• Кабель гибкий: КГ, КГН, КГ-хл
• Кабель монтажный: МКШ, МКЭШ
• Провода телефонные: ТСВ, ТСВнг, ТППэп, ТПВ, ТПВнг, ТПВВ, ТППзпз, ТППэпБбШп, ТППэпБГ
• Провода и шнуры: ПВ-1, ПВ-2, ПВ-3, АПВ, ШВП, ШВВП, ПВС, ШБА
• Кабель для сигнализации: КМВВ, КВОС
• Провода не изолированные: АС. Провода самонесущие: СИП-1,СИП-2, СИП-3, СИП-4

    На сегодняшний день Вы не однократно встретите в интернете рекламу: «Куплю лом меди по высокой цене» «продам кабель», «купим кабель», «купить кабель» таких объявлений сегодня великое множество. Не все компании, осуществляющие покупку лома меди по высокой стоимости надежны.

Советуем вам выбирать компании давно присутствующие на рынке и зарекомендовавшие себя с положительной стороны. Прием лома меди — на первый взгляд кажется несложной торговой операцией, но, как и в любом другом бизнесе, здесь нужен профессионализм.

    В современном мире невозможно представить себе такую действующую структуру, которая не использовала бы электричество, а, соответственно, и кабель. Кабель везде – в домах, квартирах, на улице, в любых учреждениях, и разумеется, на производстве. Можно сказать, что кабель – жилы современного общества. И нагрузка на него соответствующая. Срок эксплуатации различных видов кабеля также различен, поэтому на серьёзных предприятиях требуется постоянное обновление этого продукта. Но как поступить с отслужившим своё списанным кабелем? Свалка? Нет! «Утилизация — Кабеля», обладая передовыми технологиями по переработке неликвидной кабельно-проводниковой продукции, готовы обеспечить её самовывоз и утилизацию в кратчайшие сроки и по самым выгодным расценкам.

Однако помимо экономического нам очень важен экологический аспект нашей работы. Безусловно, отжиг кабеля на огне или зачистка кабеля от изоляции вручную –  не безвредно и травмоопасно. Это прошлый век. Лишь механическая переработка кабеля на высокопроизводительной специализированной установке является наиболее эффективным методом утилизации кабеля.

   Лом Кабелей  состоящих из медных и алюминиевых жил (в некоторых случаях обернутых в свинцовый защитный слой) — это сложно разборный лом. И извлечение цветного металла в данном случае становится трудозатратным процессом. Предварительная обработка кабельного лома, в отличие от других видов лома цветных металлов, состоит в очистке кабеля от полимерной, пластмассовой, резиновой или поливинилхлоридной изоляции, на которую приходится около 50% состава кабеля. Произвести этот процесс вручную, без наличия соответствующего оборудования, практически невозможно. Особенно при больших объемах отходов.

   Поэтому вы не увидите объявления « Куплю Лом Кабелей » от частников, да и очень не многие компании занимаются этим весьма неблагодарным делом.

Большую часть кабелей невозможно сдать в обычный металлолом из-за трудоемкости процесса извлечения чистого металла из оболочки. В таких случаях целесообразно рассчитывать стоимость лома индивидуально, учитывая марку, сечение, сложность разделки и объем кабельного лома. Например, при расчете стоимости лома медного силового кабеля в свинцовой броне будут учтены рыночные цены на медь и свинец и сложность их освобождения от изоляционных материалов.

По вопросам Сдачи Лома б/у Кабеля звоните нам по телефонам: (846)229-53-43 (многоканальный),  +7(846)279-55-03 или пишите  на почту  [email protected]

Основные определения по кабельно-проводниковой продукции

Кабельными изделиями или кабельно-проводниковой продукцией обычно называют любые виды неизолированных или изолированных проводников, в первую очередь предназначенных для передачи электрической энергии или информации, как в компьютерных сетях.

К проводниково-кабельной продукции относятся изолированные и неизолированные шнуры, ленты, провода, оптические кабели с жилами из светопроводящих волокон, шины, кабели с металлическими токопроводящими жилами.

Шнур — это несколько изолированных гибких или особо гибких жил сечением до 1,5 мм, уложенных параллельно или может быть скрученных, сверху которых, опять же, в зависимости от условий эксплуатации может быть наложены неметаллическая оболочка и защитный покров

Провод — это изолированные жилы или даже одна неизолированная, поверх которых в зависимости от условий прокладки и эксплуатации может быть неметаллическая оболочка, обмотка или оплетка волокнистыми материалами или проволокой.

Кабель — одна или более изолированных жил (проводников), заключенных в неметаллическую оболочку или металлическую, поверх которой в зависимости от условий прокладки и эксплуатации может накладываться защитный покров, в который может входить броня.

По типу изоляции силовых кабелей различают:

• кабели силовые с пластмассовой изоляцией;
• кабели силовые с бумажной изоляцией, в том числе маслонаполненные и пропитанные;
• кабели силовые с резиновой изоляцией и т. д.

Предназначение кабелей и их классификация

Кабели, в зависимости от материала передаваемой энергии, проводящих жил или информации делят на две группы:

1. Кабели с оптическими волокнами.
2. Кабели с металлическими жилами электрические.

Кабели с оптическими жилами чаще всего имеют и дополнительные металлические токопроводящие жилы. Кабели с металлическими жилами электрические классифицируют типу изоляции, по величине напряжения, назначению и по многим другим признакам.

По величине линейного рабочего напряжения кабели силовые подразделяют на:

• кабели на напряжения 1..10 кВ;
• кабели на напряжения 110 .. 500 кВ;
• кабели на напряжение до 1 кВ;
• кабели на напряжения 20 … 35 кВ.

Самый главный элемент у всех типов шнуров, проводов, кабелей, является экран,  токопроводящая жила, изоляция , наружные покровы и оболочки.

Неизолированные провода изоляции не имеют. В зависимости от назначения и условий эксплуатации проводов и кабелей наружные покровы, экран — могут отсутствовать.

Токопроводящие жилы изготавливаются либо из алюминия, либо из меди. В последний десяток лет, производители кабелей используют в основе изготовления – медь. Алюминиевые жилы обозначаются буквой А. Жилы бывают секторные (фасонные), круглые, и фасонные, неуплотненные.

Маркоразмер кабельного изделия — условное буквенно-цифровое обозначение, характеризующее помимо марки основные конструктивные и электрические параметры кабельного изделия: диаметр или сечение токопроводящих жил, число жил (групп), напряжение волновое сопротивление и др. и достаточное, чтобы отличить данное изделие от другого.

Кабельные изделия — совокупность кабельных изделий.

Элемент кабельного изделия — любая конструктивная часть кабельного изделия.

Заполнитель — элемент, служащий для заполнения свободных промежутков в кабеле или проводе с целью придания требуемой формы, механической устойчивости, продольной герметичности.

Кордель — элемент из изолирующего материала произвольного сечения, применяемый в качестве заполнителя или для образования каркаса полувоздушной изоляции.

Прядь — элемент кабельной обмотки или оплетки в виде нескольких нитей или проволок, прилегающих одна к другой и расположенных параллельно в один ряд.

Кабельная обмотка — покров из наложенных по винтовой спирали лент. Нитей, проволок или прядей.

Кабельная обмотка с перекрытием — кабельная обмотка, у которой каждый виток ленты покрывает часть соседнего витка этой же ленты.

Кабельная обмотка встык — кабельная обмотка, у которой края соседних витков одной и той же ленты, нити, проволоки, пряди соприкасаются.

Кабельная обмотка с зазором — кабельная обмотка у которой между соседними витками одной и той же ленты имеется зазор меньше ширины ленты.

Кабельная обмотка открытой спиралью — обмотка, у которой между витками одной и той же ленты, нити или проволоки имеется зазор больше ширины ленты или диаметра нити (проволоки).

Кабельная оплетка — покров кабельного изделия из переплетенных прядей.

Кабельный сердечник — часть кабеля (совокупность изолированных жил, возможно с поясной изоляцией и экраном), находящаяся под оболочкой или эраном.

Токопроводящая жила — элемент кабельного изделия, предназначенный для прохождения электрического тока.

Криопроводящая жила — токопроводящая жила, выполненная из кривопроводникового материала.

Сверхпроводящая жила — токопроводящая жила, выполненная из сверхпроводникового материала.

Стабилизатр сверхпроходящей жилы — элемент выполненный из металла с высокой теплоэлектропроводностью, находящийся в непосредственном контакте со сверхпроводниковым материалом и шунтирующий последний в моменты потери им сверхпроводимости.

Проводник коаксиальной пары — токопроводящий элемент коаксиальной пары кабеля.

Стренга — заготовка, скрученная из проволок.

Многопроволочная жила — токопроводящая жила, состоящая из двух и более скрученных проволок или стренг.

Жила правильной скрутки — многопроволочная жила скрученная из элементов одинакового диаметра, расположенных коаксиальными повивами чередующихся направлений, в поперечном сечении которой линии, соединяющие центры элементов каждого повива, образуют правильный выпуклый многоугольник.

Жила неправильной скрутки — многопроволочная жила скрученная из элементов различного диаметра. Расположенных коаксиальными повивами.

Жила простой скрутки — жила правильной скрутки, скрученная из отдельных проволок.

Жила пучковой скрутки — многопроволочная жила, проволоки или стренги которой скручены в одну сторону без распределения по повивам.

Круглая жила — токопроводящая жила, у которой поперечное сечение или поверхность, ограниченная контуром, описанным около поперечного сечения, представляет собой круг с точностью до радиусов составляющих ее элементов.

Фасонная жила — токопроводящая жила, у которой поперечное или поверхность, ограниченная контуром, описанным около поперечного сечения, имеет форму. Отличную от круга.

Прямоугольная жила — фасонная жила формы прямоугольника с закругленными углами.

Секторная жила — фасонная жила формы сектора (сегмента) с закругленными углами.

Овальная жила — фасонная жила овальной формы.

Полая жила — жила трубчатой формы, сплошная или скрученная из круглых и фасонных проволок с опорной спиралью или без нее.

Плетеная жила — токопроводящая жила из проволок или прядей, сплетенных по определенной системе.

Спиральная жила — токопроводящая жила, наложенная по винтовой спирали вокруг сердечника.

Уплотненная жила — многопроволочная жила, обжатая для уменьшения ее размеров и зазоров между проволоками.

Расщепленная жила — токопроводящая жила, сечение которой разделено изоляцией на несколько находящихся под одним потенциалом частей.

Герметизированная жила — токопроводящая жила, промежутки между проволоками которой заполнены герметизирующим составом.

Мишурная нить — элемент токопроводящей жилы в виде плющеной проволоки. Спирально наложенной на нить из изоляционного материала.

Мишурная жила — токопроводящая жила, скрученная из мишурных нитей.

Изолированная жила — токопроводящая жила, покрытая изоляцией.

Экранированная жила — изолированная жила, поверх которой имеется экран.

Основная жила — изолированная жила, предназначенная для выполнения основной функции кабельного изделия.

Нулевая жила — основная жила, предназначенная для присоединения к заземленной или незаземленной нейтрали источника тока.

Вспомогательная жила — изолированная жила, выполняющая функции, отличные от от функций основных жил.

Жила заземления — вспомогательная жила, предназначенная для соединения не находящихся под рабочим напряжением металлических частей электротехнического устройства, к которому подключен кабель или провод, с контуром защитного заземления.

Контрольная жила — вспомогательная жила, служащая для целей контроля и сигнализации и входящая в состав токопроводящей жилы силового кабеля.

Счетная жила — изолированная жила, отличающаяся расцветкой изоляции от всех других жил повива и предназначенная для нахождения путем отсчета от нее искомой жилы.

Направляющая жила — изолированная жила. Отличающаяся расцветкой изоляции от всех других жил повива и предназначенная для определения направления, в котором должен быть произведен отсчет для нахождения искомой жилы.

Сплошная изоляция — изоляция в виде сплошного слоя диэлектрика (пластмассы, резины и др.).

Двухслойная изоляция — сплошная изоляция, состоящая из двух слоев однородных или разнородных диэлектриков.

Пластмассовая изоляция — сплошная изоляция из пластмассы.

Резиновая изоляция — сплошная изоляция из резины.

Эмалевая изоляция — сплошная изоляция в виде пленки, образованной эмалевым лаком или расплавом смолы.

Оксидная изоляция — сплошная изоляция в виде пленки окислов, образованных на поверхности токопроводящей жилы.

Порошковая прессованная изоляция — сплошная изоляция из порошка на основе неорганических соединений.

Минеральная изоляция — сплошная изоляция из минерального порошка.

Пленочная изоляция — изоляция из синтетических пленок.

Бумажная изоляция — изоляция из лент кабельной бумаги.

Пропитанная бумажная изоляция — многослойная изоляция из лент кабельной бумаги и изоляционного пропиточного состава.

Обедненно-пропитанная изоляция — пропитанная бумажная изоляция, свободная часть пропиточного состава которой частично  или полностью удалена.

Волокнистая изоляция — изоляция из натуральных, синтетических или искусственных волокон и нитей.

Асбестовая изоляция — изоляция из асбестовых нитей.

Дельта-асбестовая изоляция — изоляция из слоя дельта-асбестового волокна и подклеивающе-пропиточных составов ли без них с лакированной или нелакированной поверхностью.

Изоляционный пропиточный состав — электроизоляционная жидкость для пропитки бумажной и волокнистой изоляции.

Градированная изоляция — многослойная изоляция с электрическими характеристиками, заданным образом изменяющимися от слоя к слою.

Поясная изоляция — изоляция, входящая в состав сердечника и наложенная поверх скрученных или нескрученных изолированных жил.

Полувоздушная изоляция — изоляция образованная сочетанием твердого диэлектрика и воздуха.

Воздушно-бумажная изоляция — полувоздушная изоляция, образованная сочетанием кабельной или телефонной бумаги или бумажной массы и воздуха.

Трубчато-бумажная изоляция — воздушно-бумажная изоляция, образованная лентой, наложенной на токопроводящую жилу в виде трубки неплотно, с оставлением воздушного зазора.

Бумаго-массовая изоляция — воздушно-бумажная изоляция из пористой бумажной массы, наложенной на токопроводящую жилу коаксиальным слоем.

Кордельно-трубчатая бумажная изоляция — воздушно-бумажная изоляция, образованная корделем, наложенным на токопроводящую жилу по винтовой спирали, и обмоткой из одной или нескольких лент.

Воздушно-пластмассовая изоляция — полувоздушная изоляция, образованная сочетанием пластмассы и воздуха.

Кордельно-трубчатая пластмассовая — воздушно-пластмассовая изоляция, образованная корделем, наложенная на жилу или внутренний проводник по винтовой спирали, и трубкой или обмоткой из лент.

Пористо-пластмассовая изоляция — воздушно-пластмассовая изоляция из пористой пластмассы, наложенной на жилу или внутренний проводник коаксиальным слоем.

Кордельная изоляция — воздушно-пласмассовая изоляция, образованная корделем, наложенным по винтовой спирали на внутренний проводник коаксиального кабеля.

Баллонная изоляция — воздушно-пластмассовая изоляция, образованная переодически обжатой трубкой с внутренним диаметром, большим диаметра токопроводящей илы или внутреннего проводника.

Шайбовая изоляция — воздушно-пластмассовая изоляция, образованная шайбами, расположенными через определенный интервал на внутреннем проводнике коаксиальной пары.

Элемент скрутки — элемент конструкции кабельного изделия (проволока, стренга, изолировааня жила, группа, пучок), предназначенный для образования другого, более сложного, конструктивного элемента методом скрутки.

Группа — элемент скрутки в виде двух или более изолированных жил (проводника).

Пара — группа или часть группы из двух изолированных друг от друга жил, предназначенных для работы в одной электрической цепи.

Симметричная пара — пара, в которой изолированные жилы одинаковой конструкции — параллельные или скрученные — расположены симметрично ее продольной оси.

Коаксиальная пара — пара, проводники которой расположены соосно и разделены изоляцией.

Тройка — группа из трех изолированных жил , расположенных параллельно в один ряд или скрученных.

Четверка — группа, скрученная из четырех изолированных жил.

Звездная четверка — четверка, в которой каждые две жилы, составляющие пару, расположены одна против другой на диагоналях квадрата, вершины которого образованы центрами токопроводящих жил в поперечном сечении четверки.

Двойна-парная четверка — четверка, жилы которой образуют две симметричные пары с разными шагами скрутки.

Шестерка — группа, скрученная из трех симметричных пар.

Пучок — элемент — состоящий из групп (пар, четверок и др.), скрученных в одну сторону с одним шагом.

Элементарный пучок — пучок, состоящий не более чем из 20 групп (пар, четверок и др.) и предназначенный для образования главного пучка сердечника.

Главный пучок — пучок, скрученный из элементарных пучков и предназначенный для образования сердечника.

Повив — слой элементарной скрутки, расположенных коаксиально либо по отношению к остальным аналогичным элементам, образующим в совокупности скрученную часть конструкции кабельного изделия (токопроводящую жилу, сердечник), либо поверх внутренней по отношению к этому слою части кабельного изделия.

Усиленная группа — группа (пара, четверка), имеющая общую обмотку из лент электроизоляционного материала.

Экранированная группа — группа (пара, четверка, пучок), имеющая общий экран.

Основная группа — группа (пара, четверка), предназначенная для выполнения основной функции кабельного изделия.

Вспомогательная группа — группа предназначенная для выполнения функций, отличных от функций основных групп.

Счетная группа — группа отличающаяся расцветкой изоляции хотя бы одной из жил от всех
из жил от всех других групп, повива и предназначенная для нахождения от нее искомой группы.

Направляющая группа —  группа отличающаяся расцветкой изоляции хотя бы одной из жил от всех из жил от всех других групп, повива и предназначенная для определения направления, в котором должен быть произведен отсчет для нахождения искомой группы.

Кабельный экран — элемент из электропроводящего немагнитного или магнитного материала либо в виде цилиндрического слоя вокруг токопроводящей жилы, группы, пучка, всего сердечника или его части, либо в виде разделительного слоя различной конфигурации.

Кабельная оболочка — непрерывная металлическая или неметаллическая трубка. Расположенная поверх сердечника и предназначенная для защиты его от влаги и других внешних воздействий.

Металлопластмассовая оболочка — кабельная оболочка в виде пластмассовой трубки с тонким слоем металла изнутри.

Упрочняющий покров — одно или двухслойная обмотка из металлических лент или проволок, наложенная на оболочку кабеля давления для увеличения ее механической прочности.

Защитный кабельный покров — элемент, наложенный на изоляцию, экран, оболочку или упрочняющий покров кабельного изделия и предназначенный для дополнительной защиты от внешних воздействий.

Кабельная броня — часть защитного покрова из металлических лент или одного или нескольких повивов металлических проволок, предназначенная для защиты от внешних механических и электрических воздействий и в некоторых случаях для восприятия растягивающих усилий.

Кабельная подушка — внутренняя часть защитного покрова, наложенная под броней с целью  предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони.

Наружный кабельный покров — наружная часть защитного кабельного покрова, наложенная поверх брони и предназначенная для защиты ее от коррозии и механических воздействий.

Защитный шланг — сплошная выпресованная трубка из пластмассы или резины, расположенная поверх металлической оболочки, оплетки или брони кабельного изделия и являющаяся защитным покровом или его наружной частью.

Защитный пропиточный состав — состав для пропитки бумаг и волокнистых материалов, входящих в состав защитного кабельного покрова.

Опознавательная лента — лента расположенная под оболочкой или защитным покровом, на которой нанесены повторяющиеся обозначения предприятия-изготовителя или другие определяющие данные.

Опознавательная нить — одна ил несколько нитей, расположенные под изоляцией, оболочкой или защитным покровом и своей расцветкой определяющие предприятие-изготовитель.

Мерная лента — лента, расположенная под оболочкой, разделенная на определенные единицы длины линиями с соответствующими цифрами, по которым можно определить длину кабеля.

Проволока скольжения — немагнитная проволока, обычно полукруглого сечения, накладываемая в виде обмотки открытой спиралью поверх наружного экрана изолированной жилы маслонаполненного кабеля, предназначенного для прокладки в трубопроводе, с целью защиты изоляции кабеля и облегчения его скольжения при затяжке в трубопроводе.

Многожильный кабель — кабель, провод, шнур в котором число жил более трех.

Симметричный кабель — кабель, состоящий из одной или более симметричных пар, троек, четверок и т. п. групп.

Коаксиальный кабель — кабель, основные группы которого являются коаксиальными парами.

Трехпроводный коаксиальный кабель — кабель, состоящий из трех проводников, расположенных соосно и разделенных изоляцией.

Плоский кабель — кабель или провод с поперечным сечением прямоугольной или близкой к ней формы, содержащий одну или несколько жил, расположенных параллельно в один ил несколько слоев.

Однородный кабель — кабель, в котором основные жилы или группы имеют одинаковую конструкцию.

Комбинированный кабель — кабель, в котором разные основные жилы предназначены для выполнения различных функций и имеют различающиеся конструкции и параметры.

Кабель повивной скрутки — кабель, в сердечнике которого изолированные жилы или группы образуют пучки, а пучки в свою очередь — сердечник.

Спиральный кабель — кабель, в виде упругой винтовой спирали.

Самонесущий кабель — кабель с несущим элементом, предназначенным для увеличения его механической прочности, крепления и подвески.

Кабель с несущим тросом — самонесущий кабель, несущим элементом которого является стальной трос.

Грузонесущий кабель — кабель или провод, который помимо своего основного назначения одновременно предназначен для подвески, тяжения, а также многократных спусков, подъемов, удержания на заданной высоте и горизонтального перемещения грузов.

Герметизированный кабель — кабель, свободное пространство между конструктивными элементами которого заполнено герметезирующим составом с целью препятствия проникновению влаги в кабель и её продольному перемещению.

Экранированный кабель — кабель или провод, в котором все или часть основных жил экранированные или имеется общий экран.

Криогенный кабель — кабель, предназначенный для работы в средах, имеющих криогенную температуру.

Криопроводящий провод — криогенный кабель с криопроводящими жилами.

Сверхпроводящий кабель — криогенный кабель со сверхпроводящими жилами.

Силовой кабель — кабель для передачи электрической энергии токами промышленных частот.

Кабель с вязким пропиточным составом — силовой кабель  бумажной изоляцией, пропитанной маслоканифольным или подобным ему по вязкости изоляционным составом.

Кабель с нестекающим пропиточным составом — силовой кабель с бумажной изоляцией, пропитанной изоляционным составом, вязкость которого такова, что при рабочих температурах кабеля он не способен к перемещению.

Кабель с поясной изоляцией — силовой многожильный кабель с общей изоляцией вокруг всех изолированных скрученных или параллельно уложенных жил.

Кабель с отдельно-экранированными жилами — силовой многожильный кабель, каждая жила которого поверх изоляции имеет экран.

Кабель с жилами в отдельных оболочках — силовой многожильный кабель, каждая жила которого имеет самостоятельную оболочку.

Кабель с избыточным давлением — силовой кабель, изоляция которого работает под давлением выше атмосферного, создаваемым маслом или газом. Входящим в состав изоляции или являющимся внешней по отношению к ней средой.

Маслонаполненный кабель — кабель с избыточным давлением, создаваемым маслом, входящим в состав бумажной пропитанной изоляции, и предусмотренной компенсацией температурных изменений объема масла.

Маслонаполненный кабель в трубопроводе — маслонаполненный кабель с отдельно экранированным газом, входящим в состав обедненно или предварительно пропитанной бумажной изоляцией , и предусмотренной компенсацией изменений давления газа.

Газонаполненный кабель с внешним давлением — кабель с избыточным давлением, которое передается изоляции газом через непроницаемую оболочку.

Радиочастотный кабель — кабель для передачи электромагнитной энергии на радиочастотах.

Кабель согласования — радиочастотный кабель, волновое сопротивление которого изменяется по длине плавно или ступенями.

Кабель задержки — радиочастотный кабель с искусственно замедленной скоростью передачи электромагнитной энергии.

Полужесткий радиочастотный кабель — радиочастотный кабель, сохраняющий после изгиба свое изогнутое состояние.

Радиочастотный распределительный кабель — радиочастотный кабель для телевизионной распределительной сети.

Радиочастотный кабель — кабель для передачи электромагнитной энергии на ридиочастотах.

Кабель согласования — радиочастотный кабель, волновое сопротивление которого изменяется по длине плавно или ступенями.

Кабель задержки — радиочастотный кабель с искусственно замедленной скоростью передачи электромагнитной энергии.

Полужесткий радиочастотный кабель — радиочастотный кабель, сохраняющий после изгиба свое изогнутое состояние.

Радиочастотный распределительный кабель — радиочастотный кабель для телевизионной сети.

Кабель связи — кабель для передачи сигналов информации токами различных частот.

Кабель дальней связи — кабель связи для междугородных линий сети связи.

Кабель местной связи — кабель связи для городских и сельских телефонных сетей.

Городской телефонный кабель — кабель местной связи, предназначенный для абонентских  и соединительных линий городских телефонных сетей.

Станционный телефонный кабель — кабель местной связи для прокладки в зданиях телефонных станций.

Низкочастотный кабель — кабель связи, по которому передаются сигналы в спектре тональных частот.

Высокочастотный кабель — кабель связи, по которому передаются сигналы в спектре частот выше тональных.

Телефонный шнур — шнур связи для соединения телефонного аппарата с микротелефонной трубкой и со стенной розеткой.

Кабель управления — кабель для цепей дистанционного управления, релейной защиты и автоматики.

Контрольный кабель — кабель для цепей контроля и измерения на расстоянии электрических и физических параметров.

Сигнально-блокировочный кабель — кабель для цепей сигнализации и блокировки.

Геофизический кабель — грузонесущий кабель контроля, управления и сигнализации для цепей дистанционного измерения геофизических свойств пород, проходимых при бурении и промыслово-геофизической разведке скважин.

Гидроакустический кабель — комбинированный кабель, предназначенный для передачи электрической энергии, сигналов информации, контроля и управления к гидроакустической аппаратуре.

Термопарный кабель — кабель для изготовления термопар и передачи от них термоэлектродвижущей силы.

Нагревательный кабель — кабель с жилами высокого электрического сопротивления, предназначенный для обогрева различных объектов.

Обмоточный провод — провод для изготовления обмоток электротехнических устройств.

Эмалированный провод — обмоточный провод эмалевой изоляцией.

Высокочастотный обмоточный провод — обмоточный провод с токопроводящей жилой из изолированных проволок.

Транспонированный провод — обмоточный провод с токопроводящей жилой из изолированных проволок, взаимное расположение которых периодически меняется.

Установочный провод — провод для электрических распределительных сетей низкого напряжения.

Выводной провод — провод для выводов обмоток электрических машин.

Монтажный провод — провод для соединения электрических схем в электротехнических, радиотехнических и т. п. устройствах.

Провод зажигания — провод для систем зажигания авиационных, автомобильных и т.  п. двигателей.

Термоэлектродный провод — провод для присоединения выводов термопар к измерительным схемам.

Провод сопротивления — провод с жилой из сплава нескольких металлов, обладающего высоким удельным электрическим сопротивлением.

Ленточный провод — плоский однослойный провод.

Неизолированный провод — провод, состоящий из одной или нескольких скрученных проволок.

Контактный провод — неизолированный провод для подвесной контактной сети электрифицированного транспорта.

Полый провод — неизолированный провод трубчатой формы.

Сталеалюминиевый провод — неизолированный провод, состоящий из биметаллических сталеалюминиевых (возможно в сочетании с алюминиевыми) проволок или из стального сердечника, поверх которого наложены проволоки из алюминия или его сплава.

Номинальное число жил — число жил указанное в марке кабельного изделия.

Номинальный размер элемента — размер конструктивного элемента кабеля без учета допусков, установленный нормативным документом.

Номинальный размер кабеля — размер кабеля, подсчитанный исходя из номинальных размеров его элементов.

Расчетная масса кабеля — масса кабеля, подсчитанная исходя из номинальных размеров его элементов.

Шаг скрутки — расстояние между двумя точками, соответствующее одному полному витку элемента скрутки, измеренное в направлении продольной оси кабеля.

Шаг гофра элемента кабельного изделия — расстояние между двумя точками, одинаково расположенными на двух соседних гофрах, измеренное в направлении продольной оси кабеля.

Шаг укладки жил — расстояние между осями соседних токопроводящих жил одного слоя в плоском кабеле.

Длительная окружность кабельного изделия — окружность, проходящая через центры элементов скрутки (проволок, стренг, жил, групп, пучков), образующих повив.

Кратность шага скрутки — отношение шага скрутки повива к диаметру окружности, описанной вокруг повива.

Теоретическая кратность шага скрутки — отношение шага скрутки повива к диаметру длительной окружности кабельного изделия.

Коэффициент скрутки — отношение наружного диаметра кабельного изделия или его заготовки, состоящих из однородных скрученных элементов, к диаметру элемента скрутки.

Угол скрутки — острый угол между нормалью к линии, параллельной оси кабельного изделия, и осью развертки элемента скрутки при условии, что все три линии лежат в одной плоскости.

Коэффициент скрутки кабельного изделия — отношение длины элемента скрутки в скрученном кабельном изделии (или его заготовке) к длине изделия (заготовки).

Правое направление скрутки — направление скрутки (проволочной брони), при котором элемент скрутки (проволочной брони) поднимается по спирали в правом (левом) направлении.

Правое направление обмотки — направление обмотки, при котором ее витки поднимаются по спирали в правом (левом) направлении.

Расчетное сечение жилы — площадь поперечного сечения токопроводящей жилы, рассчитанная исходя из её номинальных размеров.

Номинальное сечение жилы — площадь поперечного сечения токопроводящей жилы, указываемая в маркоразмере кабельного изделия.

Фактическое сечение жилы — площадь поперечного сечения токопроводящей жилы, определенная путем измерений.

Коэффициент заполнения жилы — отношение площади поперечного сечения многопроволочной токопроводящей жилы к площади, ограниченной описанным около нее контуром.

Коэффициент вытяжки ленты — отношение толщины ленты до и после ее наложения на кабельное изделие или его элемент.

Коэффициент поверхностной плотности оплетки — отношение площади поверхности, покрытой оплетающим материалом, к площади всей поверхности, на которую наложена оплетка.

Коэффициент гофрирования элемента кабельного изделия — отношение длины продольной образующей гофрированного элемента (экрана, оболочки и др.) к длине его продольной оси.

Степень гофрирования элемента кабельного изделия — отношение наружных диаметров по выступам и впадинам гофрированных элементов кабельных изделий.

Строительная длина кабельного изделия — нормированная длина кабельного изделия в одном отрезке.

Биметаллическая проволока — проволока, состоящая из двух (многих) слоев разнородных металлов или сплавов, находящихся в состоянии молекулярного сцепления.

Плющенная проволока — проволока, которой плющением придана лентообразная форма.

Кабель кввг и ввг отличие

Современная кабельная промышленность располагает обширным ассортиментом различных проводов. И каждый вид провода предназначен для решения определенного круга задач.

Связавшись с электромонтажом на своем собственном участке или в собственной квартире, можно очень скоро заметить, что кабели и провода, используемые в монтаже – преимущественно медные, реже алюминиевые. Других материалов при всем разнообразии просто нет. Далее можно заметить, что различной бывает и структура жил этих кабелей: жила может состоять из множества проволочек, а может быть цельной. Структура жил влияет на гибкость кабеля, но никак не сказывается на его проводимости.

Кажется, что на том спектр характеристик кабелей и заканчивается. Но откуда же тогда такое разнообразие марок? ВВГ, NYM, СИП, ПВС, ШВВП – чем же они отличаются друг от друга? Большей частью – свойствами изоляции.

В этой статье мы рассмотрим основные распространенные разновидности электрических проводов, остановимся на их характеристиках, и отметим области их применения.

1. Кабель ВВГ

Для электрификации жилых домов используют разные, в основном медные, кабели, но в последние годы чаще всего можно встретить кабель ВВГ, включая его модифицированные версии.

Маркировка кабеля ВВГ означает: внешняя изоляция из поливинилхлорида, изоляция жил – также из поливинилхлорида, жилы кабеля гибкие. Хотя гибкость кабеля ВВГ относительна, ведь до сечения 25 кв. мм. включительно его жилы выполняются сплошными, а не многопроволочными.

Изоляция кабеля стойка к агрессивным средам, при этом довольно прочна и не поддерживает горение. Жилы могут быть как однопроволочными, так и многопроволочными, в зависимости от модификации кабеля ВВГ.

Главное назначение данного кабеля — передача и распределение электроэнергии в сетях с напряжением до 1000 вольт при промышленной частоте переменного тока 50 Гц. Для прокладки домашних сетей используют кабель ВВГ с сечением до 6 кв.мм, для электрификации частных домов — до 16 кв.мм. При монтаже допускается изгиб по минимальному радиусу в 10 размеров провода по ширине. Кабель поставляется в бухтах по 100 метров.

Среди разновидностей кабеля ВВГ встречаются: АВВГ — с алюминиевой жилой, ВВГнг — с огнеупорной оболочкой, ВВГп — плоское сечение, ВВГз — с добавлением ПВХ или в резиновой изоляции еще и между отдельными жилами.

ВВГ – самый распространенный медный кабель для внутреннего монтажа. Его прокладывают открыто, в коробах, закладывают в штробы. Изоляция ВВГ обеспечивает ему длительный срок службы – 30 лет. Количество жил кабеля ВВГ может соответствовать потребностям как трехфазной, так и однофазной сети: от двух до пяти.

Самый распространенный цвет внешней изоляции кабелей ВВГ – черный, но в последнее время и белый ВВГ совсем перестал быть редкостью. Цвет изоляции отдельных жил ВВГ соответствует стандартной маркировке: для жилы РЕ – желто-зеленый, для жилы N – голубой или белый с голубой полосой, а изоляция фазных жил наиболее часто выполняется чисто белой.

Модификации кабеля ВВГ с пометками «НГ» и «LS» отличаются, соответственно, неспособностью изоляции распространять горение и низким уровнем дымовыделения при воздействии огня. Существует и модификация ВВГ, отличающаяся способностью полностью противостоять открытому огню на протяжении какого-то определенного времени в минутах. Такая модификация обозначается латинскими буквами FR.

В быту уже практически не встречается кабель, аналогичный по характеристикам кабелю ВВГ, но имеющий жилы из алюминия – АВВГ. Его непопулярность обоснована ограничением на использование алюминия в распределительных сетях, а также недостатками алюминиевой кабельной продукции.

Кроме того, существует зарубежный аналог кабеля ВВГ, изготавливаемый по международному стандарту DIN. Речь идет о кабеле NYM. От ВВГ он отличается несколько улучшенными характеристиками, в частности, тем, что имеет специальный самозатухающий внутренний наполнитель, обеспечивающий герметизацию соединений.

2. Кабель NYM

Медные цельнопроволочные токопроводящие жилы имеет ПВХ-изоляцию, внешняя оболочка — также из ПВХ, не поддерживает горение, стойка к воздействию агрессивных сред. От одной до пяти жил сечением от 1,5 до 35 кв.мм. расположены плотно внутри белой защитной оболочки. Между проводниками имеется уплотнение мелованной резиной без галогенов, обеспечивающее кабелю термостойкость и прочность. Данный кабель применим в широком температурном диапазоне от -40°C до +70°C, влагостоек. Цвета изоляции жил: коричневый, черный, серый, синий, желто-зеленый.

Кабель NYM предназначен для монтажа силовых и осветительных сетей в промышленных и жилых зданиях при максимальном напряжении до 660 вольт (300/500/660). Кабель может быть проложен как внутри помещения, так и на открытом воздухе, с учетом, однако, того, что солнечный свет изоляции кабеля вредит, поэтому при монтаже на открытом воздухе его обязательно необходимо от солнечного света защищать, например поместив в гофру.

При монтаже допускается изгиб по радиусу не менее четырех диаметров кабеля. Поставляется в бухтах от 50 метров.

В отличие от ВВГ, кабель NYM всегда имеет только медные и только цельнопроволочные жилы (моножилы). Он достаточно удобен при обычном монтаже, поскольку имеет идеально круглое сечение, но по этой же причине его несколько неудобно закладывать в штукатурку или в бетон, в остальном похож на ВВГ.

Производство кабеля на видео:

Как отличить качественный кабель при его покупке:

3. Кабель (провод) СИП

СИП означает «самонесущий изолированный провод». Это означает, что СИП способен выдерживать воздействие существенных механических нагрузок. Если учесть и то, что изоляция СИПа выполнена из сшитого полиэтилена, невосприимчивого к воздействию влаги и прямых солнечных лучей, то очевидной становится сфера его использования: это уличный кабель для выполнения ЛЭП и ответвлений для индивидуальных вводов. Он потихоньку вытесняет ранее широко использовавшиеся для этих целей неизолированные алюминиевые провода А и АС.

СИП – это алюминиевый кабель, жилы которого не имеют общей изоляции. Минимальное сечение жил СИП составляет 16 кв. мм., а максимальное – 150 кв. мм. В маркировке этого провода напрямую не указывается количество жил – приводится лишь номенклатурный номер, в котором и зашифрованы все данные.

К примеру, СИП-1 – это кабель из трех жил, одна из которых – нулевая несущая. СИП-2 – это кабель из четырех жил, одна из которых – нулевая несущая. А СИП-4 имеет в своем составе четыре токоведущих жилы, механическая нагрузка на которые распределена равномерно.

Поскольку СИП – очень специфичный кабель, то для монтажа с его использованием выпускается весь спектр специальной арматуры: ответвительные и соединительные зажимы и анкерные кронштейны.

4. Кабель (шнур) ПВС

ПВС – медный провод в изоляции из винила соединительный. Оболочка изготовлена так, что заполняет собой пространство между жилами, чем придает проводу высокую прочность. Количество жил — от двух до пяти, а сечение каждой — от 0,75 до 16 кв.мм.

Диапазон рабочих температур – от -25°C до +40°C, устойчив к химическим воздействиям, допускается 100% влажность окружающей среды. Провод выдерживает многократные циклы перегибов, до 3000 раз гарантированно. Цвет оболочки белый. Цвет жил: красный, черный, оранжевый, синий, серый, коричневый, зеленый, желтый, желто-зеленый.

Провод ПВС широко применяется в быту в качестве сетевых шнуров различных бытовых приборов, например электрочайников, а также в удлинителях. Он предназначен для работы в цепях переменного тока частотой 50 Гц с напряжением до 380 вольт, поэтому провод ПВС используют и в сетях, где требуется гибкий провод для прокладки проводки систем освещения, розеток и т. д. Гибкость — одно из важнейшых достоинств этого провода.

Изоляция ПВС, как внутренняя, так и внешняя, выполнена из поливинилхлорида. Внутренняя изоляция жил, как и у ВВГ, имеет стандартную маркировку. Но жилы ПВС – многопроволочные, поэтому это очень гибкий кабель. Необходимо только учесть, что жилы ПВС при монтаже надо обязательно оконцовывать или лудить.

С учетом того, что внешний слой винила у круглого ПВС имеет толщину до нескольких миллиметров, этот кабель отлично подходит для шнуров питания переносных электроприемников. То есть для их «соединения» с сетью. Поэтому его и называют соединительным.

ПВС относительно хорошо выдерживает механические нагрузки. Сечение его жил варьируется от 0,75 до 16 кв. мм., поэтому этот кабель можно использовать для изготовления любых удлинителей и переносок, не эксплуатирующихся в условиях низких температур. Ведь на морозе оболочка ПВС, к сожалению, просто лопается.

5. Кабель (шнур) ШВВП

ШВВП – шнур в виниловой оболочке, с жилами в виниловой изоляции, плоский. В целом этот кабель похож на ВВГ, но, в отличие от последнего, ШВВП имеет гибкие многопроволочные медные жилы. Поэтому он, как и ПВС, часто используется для удлинителей. Однако изоляция ШВВП не отличается повышенной прочностью, и ответственные нагруженные линии этим шнуром не выполняются.

Соответственно, и сечения у ШВВП бывают только небольшие: 0,5 или 0,75 кв. мм. при количестве жил, равном двум или трем. Провод по форме плоский. Данный провод может эксплуатироваться при температурах от -25°C до +70°C, и выдерживает влажность до 98%. Легко сносит воздействие химически агрессивных сред. Цвет оболочки белый либо черный. Цвет жил: голубой, коричневый, черный, красный, желтый.

Кроме слабеньких удлинителей (которые, кстати, часто становятся причиной неприятностей в хозяйстве плохо знакомых с электричеством людей), ШВВП чаще всего используется в автоматизации, для питания слаботочных систем.

Также его применяют для присоединения к сети бытовых приборов, таких как холодильники, стиральные машины, приборы личной гигиены и т. д. Он способен работать в сетях переменного тока частотой 50 Гц при напряжении до 380 вольт. Весьма гибок, что очень важно в быту.

Основная функция провода ШВВП — присоединительный шнур: на одном конце прибор, на другом — вилка.

6. Кабель КГ

КГ – это гибкий медный резиновый кабель с многопроволочными жилами, сечение которых изменяется от 0,5 до 240 кв. мм. Число жил может составлять от одной до пяти. Резина изоляции жил — на основе натуральных каучуков.

Рабочий температурный диапазон кабеля от -60°C до +50°C при влажности до 98%. Изоляция кабеля КГ позволяет прокладывать его на открытом воздухе и даже на открытом солнечном свете. Жилы всегда многопроволочные, что и делает данный кабель гибким. Цветовая маркировка жил: голубой, черный, коричневый, желто-зеленый, серый.

КГ чаще всего используется в промышленных установках, там где необходимо обеспечить гибкий подвижный кабельный ввод.

Кабель КГ предназначен для питания переносных мобильных устройств, таких как тепловые пушки, сварочные аппараты, прожекторы и т. д., от сети переменного тока или от генераторов с частотой до 400 Гц при напряжении до 660 вольт, либо постоянным напряжением до 1000 вольт.

При монтаже допускается изгиб по радиусу не менее восьми наружных диаметров. Обычно поставляется в бухтах по 100 метров и более. Имеется модификация КГнг — в негорючей изоляции.

Очень важно, что резиновая изоляция этого кабеля даже на сильном морозе частично сохраняет свои свойства, и КГ практически всегда остается гибким, особенно если говорить о модификации ХЛ. Поэтому его часто используют для изготовления удлинителей, эксплуатирующихся в самых разных жестких условиях.

7. Кабель ВББШв

Силовой бронированный кабель с медными токопроводящими жилами, которые могут быть как однопроволочными, так и многопроволочными. От одной до шести жил сечением от 1,5 до 240 кв.мм. имеют ПВХ изоляцию и ПВХ оболочку. Особенность данного кабеля заключается в наличии между жилами и оболочкой слоя стальной двухленточной брони.

Кабель легко выдерживает температуру от -50°C до +50°C при влажности до 98%. Изоляция из ПВХ обеспечивает устойчивость к агрессивным средам. Цвет оболочки — черный. Цвет изоляции жил либо сплошной либо в сочетании основных маркировочных цветов с белым.

Бронированный кабель ВББШв предназначен для прокладки сетей электроснабжения отдельно стоящих зданий и сооружений, а также электрических установок, как под землей, так и в трубах на открытом воздухе (для защиты от солнечных лучей). Максимальное напряжение переменного тока — до 6000 вольт. Для постоянного тока применяют традиционно одножильные модификации данного кабеля.

При монтаже допускаются изгибы радиуса не менее десяти внешних диаметров кабеля. Поставляется традиционно в бухтах от 100 метров. Имеются модификации: АВББШв — алюминиевые жилы, ВББШвнг — негорючее исполнение, ВББШвнг-LS – негорючее исполнение с низким газовыделением в условиях повышенной температуры.

8. Провод ПБПП (ПУНП)

Плоский монтажный провод с медными однопроволочными жилами в ПВХ-изоляции и в ПВХ-оболочке. Жил может быть две или три, сечением от 1,5 до 6 кв.мм. Диапазон рабочих температур от -15°C до +50°C, допустимая влажность 98%. Стоек к агрессивным средам. Цвет оболочки белый или черный, цвет жил: белый, синий, желто-зеленый.

Предназначен для монтажа осветительных систем и проводки розеток в зданиях, при максимальном напряжении переменного тока промышленной частоты в 250 вольт. При монтаже допускаются изгибы радиусом не менее десятикратной ширины. Поставляется в бухтах по 100 и 200 метров.

Модификация ПБППг (ПУГНП) — многопроволочные жилы, при монтаже допускается изгиб по радиусу не менее шестикратной ширины. Модификация АПУНП — алюминиевые цельнопроволочные (только цельнопроволочные) жилы.

9. Провод ППВ

Плоский провод с однопроволочными медными жилами в ПВХ-изоляции с разделительными междужильными вставками. Жил может быть две либо три. Сечение жил от 0,75 до 6 кв.мм. Провод допускается эксплуатировать в температурном диапазоне от -50°C до +70°C.

Изоляция стойка к воздействиям агрессивных сред и к вибрациям, не поддерживает горение, а допустимая влажность окружающей среды составляет 100%. Цвет изоляции традиционно белый, дополнительной защитной оболочки не требуется.

Провод ППВ предназначен для монтажа стационарных осветительных систем и бытовых сетей электрификации, которые прокладываются внутри зданий. Максимальное напряжение составляет 450 вольт при переменном токе частотой до 400 Гц. При монтаже допускается изгиб радиусом не менее десятикратной ширины. Поставляется в бухтах по 100 метров. Модификация АППВ — с алюминиевыми жилами.

10. Провод АПВ

Алюминиевый одножильный провод круглого сечения в ПВХ изоляции. Встречается как многопроволочный, так и однопроволочный. Многопроволочная токопроводящая жила может иметь сечение от 25 до 95 кв.мм, а однопроволочная — от 2,5 до 16 кв.мм. Диапазон рабочих температур довольно широк — от -50°C до +70°C.

Изоляция устойчива к воздействиям агрессивных сред, а сам провод устойчив к вибрациям. Допускается влажность до 100%. Изоляция белого цвета.

Провод АПВ применяется при монтаже распределительных щитов, силовых сетей, осветительных систем, электрооборудования, например станков. Может работать под напряжением до 750 вольт при переменном токе частотой до 400 Гц, или при постоянном токе с напряжением до 1000 вольт.

Прокладка допускается в закрытых помещениях, либо вне помещений, но с обязательным условием — с защитой от прямых солнечных лучей, в трубе, в гофре, в специальном канале и т. д. При монтаже допустим изгиб радиусом не менее десятикратного диаметра провода. Поставляется в бухтах от 100 метров.

11. Провод ПВ1

Медный одножильный провод круглого сечения в ПВХ-изоляции. Минимальное количество проволок в жиле — одна, минимальное сечение одной проволоки составляет 0,5 кв.мм. Многопроволочная жила может иметь сечение от 16 до 120 кв.мм, а однопроволочная — от 0,5 до 10 кв.мм.

Диапазон допустимых эксплуатационных температур — от -50°C до +70°C, изоляция стойка к химическим воздействиям, провод устойчив к механическим вибрациям, допустимая влажность — до 100%. Цвет изоляции может быть разным: красный, белый, синий, черный, желто-зеленый.

Применяется для электрификации в различных сферах, начиная с монтажа распределительных щитов и осветительных систем, заканчивая намоткой обмоток трансформаторов для бытовых нужд. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц, и до 1000 вольт при постоянном токе.

Прокладывают либо в помещениях, либо во внешних условиях, но в защитных трубах, гофрах, либо в кабельных каналах. Недопустима открытая прокладка в условиях постоянного нахождения провода под действием солнечных лучей.

Радиус изгиба не менее десятикратного диаметра провода. Поставляется в бухтах от 100 метров. Провод АПВ является модификацией провода ПВ1, но только с алюминием в качестве материала жилы.

12. Провод ПВ3

Медный одножильный провод круглого сечения в ПВХ-изоляции. Многопроволочная жила провода может иметь сечение от 0,5 до 400 кв.мм. Диапазон безопасных рабочих температур — от -50°C до +70°C, изоляция стойка к воздействиям агрессивных сред, допустимая влажность — до 100%. Цвет изоляции может быть разным: красный, синий, белый, черный, желто-зеленый.

Применяется для электрификации в различных сферах: монтаж распределительных щитов, проводка осветительных систем, электропроводка для питания оборудования в промышленных цехах и т. д., то есть там, где требуется многократный изгиб. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц, и до 1000 вольт при постоянном токе.

Провод ПВ3 прокладывают либо в помещениях, либо во внешних условиях, но в защитных трубах, гофрах, либо в кабельных каналах. Идеален при прокладке проводки по стоякам в домах. Кроме того, этот провод популярен в автомобильном тюнинге. Недопустима открытая прокладка в условиях постоянного нахождения провода под действием солнечных лучей. Радиус изгиба не менее пятикратного диаметра провода. Поставляется в бухтах от 100 метров.

Надеемся, что данная статья помогла вам получить общее представление о наиболее распространенных электрических проводах, об их характеристиках и областях применения, и теперь вы сможете без труда правильно подобрать провод подходящего типа для своих нужд.

Самостоятельно отличить силовые кабели не всегда легко даже специалисту, ведь они очень схожи внешне и по своему внутреннему устройству. Именно поэтому производители всегда ставят маркировку на защитную оболочку. Но технические особенности есть у каждого типа провода. Они касаются эксплуатации, установки, свойств и даже срока годности.

Конструкция кабелей

Самым простым по устройству считается провод ВВГ, состоящий из токопроводящих жил с круглым сечением, при этом у каждой есть индивидуальная ПВХ-изоляция. От повреждений кабель защищает специальная оболочка, сделанная из того же поливинилхлорида.

Провода ВВГ и ВВГнг, разница между которыми визуально практически незаметна, имеют одинаковую конструкцию. Но защитная оболочка модели с дополнением «нг» не подвержена горению при любых обстоятельствах. А это значит, что кабель можно использовать как для индивидуальной установки, так и для укладки «пучками».

Отличия ВВГнг и ВВГнг ls между собой принципиальны. Эти кабели не являются взаимозаменяемыми и должны использоваться в соответствии с установленными условиями эксплуатации. Модифицированный вариант ВВГнг-LS имеет более сложное устройство:

• однопроволочные или многопроволочные токопроводящие жилы 1 или 2 класса (в соответствии с ГОСТом) круглой или секторной формы;
• изоляционный слой из ПВХ пониженной горючести;
• скрутка изолированных двух-, трех-, четырех, и пятижильных кабелей;
• кабель заполнен поливинилхлоридным пластикатом пониженной горючести;
• оболочка также выполнена из ПВХ, устойчивого к возгоранию и высоким температурам;
• у двухжильных кабелей все жили имеют одинаковое сечение. У моделей с большим количеством жил может быть одна жила меньшего сечения («земля» или «ноль»).

Что выбирать на практике ВВГнг или ВВГнг ls зависит от места прокладки кабеля. Если риск возгорания действительно велик, то лучше отдать предпочтение негорючей модели с пониженным газо- и дымовыделением (определяется сокращением «ls»).

Сравнение моделей

Чтобы узнать, в чем схожи и чем отличаются кабели ВВГ, ВВГнг и ВВГнг-ls, обратите внимание на таблицу ниже.

Параметр сравнения	ВВГ	ВВГнг	ВВГнг-LS
Рабочее напряжение	660	660	1000
Частота	50	50	50
Количество жил	1-5	1-5
Сечение жил, мм2	1,5 – 240	1,5 – 240	1,5-240
Срок службы	10 лет в закрытом помещении, а также до 5 лет на открытом воздухе при наличии навеса	30	30
Наличие заполнения	нет	нет	Да, ПВХ
Нераспространение горения	при одиночной прокладке	при одиночной и групповой прокладке	При одиночной и групповой прокладке
Применение в сложных условиях (сырость, влага, прямые солнечные лучи)	Может быть использован	Может быть использован	Может быть использован

У нас вы можете приобрести кабели любого типа, длины и сечения. Для этого нужно связаться с нашими менеджерами в Москве по указанному на сайте телефону или самостоятельно сделать заказ в нашем интернет-магазине Маркет-Кабель.

Кабель КВВГ относится к группе контрольных кабелей, применяемых в промышленности при подключении различных станков, аппаратов, контрольных приборов и другой автоматизированной техники.

Основное функциональное отличие контрольных кабелей — это сфера применения. Они выполнены по технологии, схожей с той, что применяется для обычных силовых проводов, но при этом имеют более тонкую изоляцию, сопротивление которой «на пробой» значительно ниже, чем у силовых. Контрольные кабели, и КВВГ в частности, предназначены исключительно для передачи управляющего сигнала к различным автоматам и приборам. Можно сказать, что они занимают промежуточное положение меж силовыми кабелями и кабелями связи — телефонными, сетевыми и другими телекоммуникационными.

Обратите внимание: в отличие от телекоммуникационных, контрольные, и кабель КВВГ в том числе, не относятся к слаботочным. КВВГ, в частности, выдерживает напряжение переменного тока в 660, а постоянного — в 1000 В.

Расшифровка названия

Здесь, согласно старой российской традиции, все просто. КВВГ означает «контрольный — винил — винил — голый». Первая буква в индексе указывает на назначение, вторая и третья — материал изоляции проводников и внешней оболочки (в данном случае винил, точнее, поливинилхлоридный пластикат), четвертая — «Г» — означает «голый», то есть без бронирования — стальной оплетки.

Существует также кабель контрольный марки КВВГЭ, пятая буква в индексе которого означает «Экран». Она говорит о том, что проводники экранированы от воздействия внешних электрических полей специальной прослойкой между индивидуальной изоляцией жил и общей защитной оболочкой.

Встречаются также КВВГнг и КВВГнг-ls — негорючие кабели, предназначенные для особых условий.

Конструкция и отличия от силовых проводов

Конструктивно КВВГ не очень отличается от того же ВВГ. Он имеет от 4 до 61 медных однопроволочных жил, каждая из которых заключена в поливинилхлоридную оболочку. Сверху идет общая изоляция из того же материала, отличающаяся по цвету (как правило, она черная). Заполнение каким-либо материалом, например мелонасыщенной невулканизированной резиной, допускается, но может и отсутствовать. Сечение проводников обычно круглое, как и общее сечение кабеля. В экранированном кабеле присутствует экран из тонкого алюминия, дополненного сеткой из тончайшей медной проволоки, под общей оболочкой. В некоторых кабелях, в частности, КВВГнг-ls, может присутствовать дополнительный разделительный слой из полиэтилена или того же ПВХ.

Отличия с силовыми кабелями у контрольного следующие:

• слой поверхностной изоляции тоньше, что обеспечивает лучшую гибкость;
• все жилки скручены в так называемый повив;
• жилы могут быть любого цвета, но среди них обязательно есть пара — синяя и красная. Это — счетная пара.

Расположение красной жилы в счетной паре указывает направление — в какую сторону считать пары при разделке кабеля и подключении аппаратуры.

У этого типа кабелей есть особенность — в состав оболочки введены вещества, позволяющие выдерживать агрессивную внешнюю среду.

Технические характеристики

Контрольный кабель КВВГ имеет следющие ТТХ:

1. Температурный диапазон работы — от –50 до +50 градусов по Цельсию.
2. Максимально допустимая температура нагрева — до +70, в случае с коротким замыканием — до +160 в течении нескольких секунд.
3. Нормированный максимум рабочего напряжения при переменном токе частотой в 50 Гц — 660 В.
4. Испытательное напряжение при той же частоте — 2500 В.
5. Эксплуатационно допустимая влажность воздуха при температуре в +35 градусов — 98%.
6. Минимальная температура окружающего воздуха при укладке без подогрева — 0 градусов по Цельсию.
7. Сопротивление изоляции — от 6 до 10 МОм на километр, в зависимости от сечения проводников. Чем больше сечение, тем меньше величина сопротивления.
8. Строительная длина — 150 м.
9. Максимальный радиус изгиба — 6 собственных диаметров (для неэкранированного кабеля).
10. Вес контрольного кабеля КВВГ начинается от 73 кг/километр при наружном диаметре в 7.2 мм (4 жилы по 0.75 мм квадратных, минимальное сечение).

Гарантийный срок составляет 2–3 года (в зависимости от производителя). При этом фактический срок значительно выше, но сильно зависит от места и способа прокладки. При прокладке в сухих тоннелях, шахтах, в любых других помещениях в гофрированной трубе или кабель-канале он составляет 25 лет, при прокладке открытым способом в траншеях, сырых подвалах или в других местах с агрессивной внешней средой — 15 лет.

Сфера применения

Данный кабель предназначен для подключения систем контроля, управляющих контуров, релейной защиты и других видов автоматизированного управления и мониторинга различной аппаратуры. При этом требуется обеспечить неподвижность подключения.

Прокладка может осуществляться любым способом — закрытым, открытым, в том числе в агрессивной среде (например, в почве с повышенной кислотностью или соленостью), методом протяжки на открытом воздухе, если не допускать провисов. КВВГ боится растяжения, а также механических повреждений, поэтому в случае прокладки открытым способом должен быть надежно защищен от силового воздействия любого вида.

Видео по теме

Кабель как связующий элемент на производстве

Хотя его порой не замечают, но он такой же вездесущий, как и воздух. Его значение для нормальной жизнедеятельности как отдельного человека, так и работников компаний тоже нельзя недооценить. Речь идет о кабеле, независимо, о каком именно, но в любом случае это важный связующий элемент в хозяйственной деятельности.

На сегодняшний день кабель как продукт технологического прогресса уже не вызывает ни у кого удивления: он существует так повсеместно, что к его наличию теперь относятся как к нечто должному. А между тем кабель – это не только связывающий два разных объекта (например, столбы ЛЭП) или агрегата элемент, но и еще передающий одному из них силу жизни – посредством передачи тока или данных. Например, силовые кабели, необходимые передачи электроэнергии токами промышленных частот от главного распределительного щита к конечным потребителей, можно сравнить трубками капельницы, по которой поступает жизненно необходимое электричество. Крупным промышленным предприятиям, производящим и поставляющим электроэнергию, купить кабель оптом существенно выгодней и удобней, так как они используются в большом количестве и повсеместно. При этом силовые кабели могут различаться по области своего применения – в сетях либо высокого, либо низкого напряжения. В первом случае это кабели для использования в сетях постоянного и переменного тока от 100 кВт и выше. Во втором случае кабели задействованы для передачи только переменного тока от 1 до 50 кВт и постоянного тока при наличии обязательного заземления.

Но не силовым кабелем единым живет любое уважающееся себя промышленное предприятие. Так же для производственных нужд необходимо купить кабель контрольный. Его отличие от силового заключается в том, что он используется для подключения устройств электроавтоматики на производстве. Особенно хорошо контрольный кабель используется для передачи информации о состоянии тех объектов, доступ к которым затруднен. Такие кабели отличаются длительным сроком эксплуатации – 15-25 лет. Так же отличие контрольного кабеля от силового лежит и в том, что с помощью него подключают устройства с номинальным переменным напряжением до 660 В или постоянным до 1000 В. Контрольный кабель – это младший брат силового, если говорить образно.

Но прежде чем заказать кабель Алматы, необходимо иметь четкое представление о том, какой именно нужен для производственных нужд. Кабели различаются по предназначению, местам применения, по количеству жил и диаметру их сечения, по материалу изоляции, из которого она сделана. Но сами по себе кабели, будь то силовой или контрольный, не могут реализовать свой «потенциал» без отсутствия проводов. Будь это провода ЛЭП или обычные провода в доме, они являют собой «проводники» тока, электроэнергии, данных и многого другого, что нужно передать с одного объекта на другой.

Новости

Прокладка бронированного кабеля Прокладка силовых бронированных кабелей подразумевает следование общим правилам прокладки кабелей, описанных в ПУЭ, и в целом не отличается от прокладки кабелей, не имеющих брони. Тем не менее, есть несколько отличий, о которых мы расскажем в этом материале. При прокладке бронированного кабеля внутри зданий и сооружений обязательно следует снять внешний джутовый покров, который является горючим. Также при соблюдении некоторых требований разрешается прокладка бронированных кабелей под мостами и по трубопроводам с топливом и другими горючими жидкостями. Во-первых, как и при прокладке бронированного кабеля внутри помещений, необходимо снять джутовый покров. Кроме того, кабельная трасса должна быть доступна для обслуживающего персонала и закрыта для посторонних. Монтажники в процессе прокладки кабеля должны иметь защитное снаряжение или хотя бы специальные рукавицы. Если речь идет о прокладке в помещениях или туннелях, то в отличие от небронированного кабеля кабели с броней можно прокладывать непосредственно по конструкциям, без использования несгораемых перегородок или лотков. Для прокладки в земле разрешается использовать только бронированный кабель. При этом при разработке маршрута и конфигурации кабельной трассы необходимо учитывать наличие и расположение других кабельных линий, инженерных систем и подземных транспортных коммуникаций. При этом температура окружающей среды должна быть не менее -15С. Разрешается прокладывать бронированный кабель во взрывоопасных помещениях, если канал с кабелем будет засыпан песком, а также будут снижены нагрузки на кабель. При прохождении кабельной трассы под автомобильными дорогами кабель на этом участке необходимо прокладывать в трубах. В зонах с повышенным риском механических повреждений прокладка кабеля в трубах допускается при наличии не более, чем одного поворота трубы с углом менее 90 градусов на участке до 10 метров. Внутренний диаметр трубы должен быть как минимум в 1,5 раза больше наружного диаметра кабеля.   Общие правила монтажа и прокладки контрольного кабеля Перед началом работ по прокладке необходимо определить, есть ли возможность прокладки кабеля с разделанными концами. После этого замеряется длина кабельной трассы, в соответствии с которой отрезается кусок кабеля нужной длины и наматывается на инвентарный барабан, который доставляется в зону работ. Непосредственно перед прокладкой необходимо провести осмотр кабеля: в случае обнаружения каких-либо повреждений (порезов, трещин, вмятин) использование кабеля запрещено. Как и в случае с силовыми кабелями, прокладка контрольного кабеля производится с помощью лотков, коробов, в траншеях и трубах, и т.д. Однако следует учесть, что прокладка кабелей с горючей наружной оболочкой внутри помещений в каналах или лотках запрещена. Следует либо использовать кабель с негорючей оболочкой, либо удалить горючую оболочку на том участке кабеля, который находится в помещении. Точно так же следует исключить вероятность механического повреждения укладываемого кабеля. В частности, рекомендуется прокладывать кабель с небольшим – 2-3% – запасом по длине («змейкой»). Это позволит избежать опасных нагрузок на растяжение. В некоторых местах, например, местах крепления, для предотвращения истирания оболочки кабеля целесообразно использовать эластичные прокладки. Размотка и прокладка контрольного кабеля допускается только при плюсовой температуре окружающей среды. Если температура воздуха ниже нуля, необходимо предварительно прогреть кабель. Если кабельная трасса имеет повороты или изгибы, обязательно необходимо убедиться, что радиус внутренней кривой изгибов кабеля не меньше значения: 10*наружный диаметр кабеля – для кабелей с металлической оболочкой; 7*наружный диаметр кабеля – для кабелей с резиновой или ПВХ-оболочкой. При вводе кабеля внутрь помещений места ввода следует загерметизировать с помощью джутовых шнуров и водонепроницаемой глины.   Прокладка силового кабеля в лотках Прокладка силовых кабелей в лотках – один из самых распространенных сегодня способов открытой прокладки кабеля. Его основным преимуществом являются: простота и удобство монтажа, а также дальнейшей эксплуатации. При качественно выполненной работе кабельная линия не ухудшает интерьер помещения, а становится его органичной составляющей. Открытая прокладка позволяет при необходимости быстро провести осмотр и обслуживание кабельной линии, а также проложить дополнительные кабели. Использование лотков для прокладки кабеля избавляет монтажников от такой утомительной процедуры, как протяжка кабеля. При механизированной прокладке силового кабеля в лотках исключается риск стирания и повреждения оболочки кабеля. Одним из основных типов лотков, используемых для прокладки кабеля, являются металлические лотки. Они применяются для прокладки в первую очередь силовых и контрольных кабелей, как в помещениях, так и вне их. Лотки могут крепиться к стенам или потолку, а в некоторых случаях – под фальшполом. Изготовленные из оцинкованной стали они отлично сопротивляются коррозии и обеспечивают пожаробезопасность линии. Другим распространенным решением для прокладки кабеля являются проволочные лотки. Они изготовлены из проволоки диаметром 3,5-5 миллиметров методом контактной сварки. Использование лотков этого типа позволяет быстро проложить кабельную трассу практически любой конфигурации. Монтаж проволочных лотков не требует никакого специального оборудования или высокой квалификации. Подгонка, резка и изменение направления лотков производится кусачками. Соединение проволочных лотков между собой производится с помощью безвинтовых соединителей. Для использования в помещениях с повышенным риском возникновения пожара лучше подходят железобетонные лотки. Они надежно защитят кабель от возгорания и высокой температуры.   Прокладка силового кабеля в трубах Использование труб при прокладке силового кабеля необходимо для дополнительной защиты кабеля, прежде всего, от механических повреждений, связанных со смещением или сползанием грунта, а также от воздействия влаги. Однако, если в зоне прокладки отмечен высокий уровень грунтовых вод, то рекомендуется использовать наземные способы прокладки кабеля. Это особенно важно в случае, если кабельная трасса проходит через автомобильную или ж/д дорогу, зону растительности или район, где присутствует повышенное давление на грунт. Подготовка при прокладке кабеля в трубах в целом аналогична подготовке, которую проводят при траншейной прокладке. Так же выкапывается траншея, по дну и стенкам которой формируется «подушка» — защитный слой из песка и земли, очищенный от камней, корней деревьев и мусора. Минимальная глубина прокладки низковольтного (до 20 кВ) кабеля составляет 0,7 метра, а кабеля напряжением от 35 кВ – 1 метр. Сам процесс прокладки силового кабеля в трубах ПНД производится в несколько этапов. В подготовленную траншею укладываются трубы, которые соединяются между собой. Особое внимание при этом следует обратить на надежность соединения, кроме того, внутренняя поверхность труб должна быть гладкой, без заусениц. Последнее необходимо для того, чтобы исключить вероятность повреждения кабеля при протяжке. Протяжка кабеля через трубы производится с помощью троса, один конец которого крепится к лебедке. Максимально допустимый угол соединения составляет около 145 градусов, если трасса предусматривает соединение под бОльшим углом, то в этом случае используются специальные гибкие кабели и трубы с угловым коленом. Также бОльший изгиб допускается при использовании двустенных гофрированных труб, которые обязательно должны быть установлены на опору. В местах, где трасса переходит в землю или из земли, а также в местах ответвлений или изменения направления трассы необходимо обустроить кабельные колодцы. Они обеспечивают простой доступ к кабелям, и возможность удаления отдельных кабелей из общего блока. Стандартная скорость прокладки кабеля в трубах составляет около 1 метр/час.   Подключение провода СИП к дому Во всем мире энергоснабжающие компании все чаще используют такой способ подключения потребителей к сети электроснабжения как воздушная линия на основе СИП (самонесущий изолированный провод). Собственно, подключить потребителя к линии электропередач можно двумя способами: проложив провод в грунте или проведя его по воздуху. Но в этом материале мы рассмотрим преимущества и особенности второго из способов. Внимание! Правилами запрещается подключение деревянных домов к электросети с помощью СИП. В таких случаях необходимо использовать силовой кабель из меди, не поддерживающий горение при групповой прокладке. Для того, чтобы подключиться к электросети необходимо получить соответствующее разрешение, а также техусловия, которые необходимо строго соблюдать. На основе этих документов проектные организации разрабатывают проект подключения СИП к вашему дому, который учитывает влияние окружающей среды, особенности прокладки и эксплуатации линии электропередач. После проверки проекта и, при необходимости, его доработки он содержит все необходимые для начала работ технические данные: расстояния между пролетами, тип и сечение проводов, способ подключения проводов к вводному автомату и т.д. Обычно для подключения бытовых потребителей дополнительные опоры не устанавливаются, но в некоторых случаях вам все же придется установить дополнительные столбы. Сами работы по подключению начинаются с размотки провода, который затем крепится к начальной опоре, протягивается через промежуточные опоры и далее крепится на конце. После этого провод натягивается до указанной в проекте степени натяжения и, при помощи анкерных зажимов и кронштейнов, надежно закрепляется на промежуточных опорах. В том случае, если система заземления TN-C типа, то при подключении провода к воздушной ЛЭП необходимо, как указано в ПУЭ, произвести повторное заземление проводника PEN и его разделение на PE (нулевой защитный проводник) и N (нулевой рабочий проводник). Для систем TN-S и TN-S-C это не требуется, так как в этих системах проводники разделены изначально. При подключении линии к дому убедитесь, что высота линии электропередач составляет не менее 3 метров. Подключение непосредственно к дому выполняется с помощью металлической гильзы, которая после завершения работ заделывается специальным составом для обеспечения пожарной безопасности. Прокладка провода внутри дома может быть выполнена различными способами, в зависимости от условий эксплуатации. Но в любом случае линия должна полностью соответствовать всем нормам и правилам пожарной безопасности, которые подробно описаны в ПУЭ. При открытой прокладке провода для его защиты от повреждений можно использовать пластиковые трубы, кабель-каналы, изоляторы. Скрытая прокладка гораздо сложнее, так как в этом случае в стенах необходимо проложить штробы, а сам кабель укладывается в металлические трубы. Вне зависимости от типа прокладки провод необходимо подключить к вводному автомату защиты.

Контрольный кабель кввг. Какой бывает контрольный кабель и для чего он используется

Технические характеристики и расшифровка КВВГ-кабелей

Кабель КВВГ относится к группе контрольных кабелей, предназначенных для подключения цепей контроля, управления распределительных и контрольных устройств, мощных контакторов, датчиков и средств автоматизации. Допускается включение в качестве временной меры и при аварийных ситуациях силового оборудования с учетом допустимых токов, ограниченных диаметром жил и допустимой температурой нагрева.

Кабель КВВГ

Характеристики

Кабель КВВГ различных модификаций допускает работу в сетях с напряжением до 600В переменного тока с частотой до 100 Гц и 1000В постоянного тока.

Эксплуатация допускается в диапазоне температур окружающей среды от -50°С до +50°С, но при этом допустимым является нагрев кабеля до температуры +70°С.

Минимально допустимый радиус изгиба при температуре не ниже 0°С нормируется для изделий разных диаметров толщины и составляет не менее 3-х диаметров при наружном диаметре до 10 мм и не менее 4-х – для более толстых кабелей.

Допустимый изгиб

При монтажных работах при температуре окружающего воздуха ниже 15°С не допускается изгибание кабеля с радиусом менее 6-и диаметров.

Толщина изоляции составляет:

• При сечении до 1.5мм2 – 0.6 мм;
• При сечении 4-6мм2 – 0.7 мм.

Электрическое сопротивление изоляции составляет от 6 Мом на километр для самого толстого провода, до 10 Мом на километр – для самого тонкого.

Изделие ВВГ характеризуется большим сроком службы:

• Не менее 15 лет при укладке непосредственно в грунте;
• Не менее 25 лет – в обычных условиях (помещения, тоннели, защитные желоба).

На заметку. Кабель поставляется отрезками строительной длины 150м.

Особенность контрольного кабеля КВВГ состоит в том, что он имеет только однопроволочные жилы, число которых составляет от 4 до 61. Сечение жил начинается с 1 мм2 (у некоторых производителей с 0.75 или даже с 0.5 мм2) и заканчивается 6 мм2. Поскольку жилы большого сечения имеют низкую гибкость, то кабель с количеством более 10 проводников сечением 6мм2 в продаже не имеется.

Перечисленные технические характеристики данного изделия делают его одним из самых широко востребованных при монтаже распределительных шкафов, контрольной и управляющей аппаратуры.

Особенностью данного изделия является оформление повива элементарных проводников. При их количестве более шести проводники размещаются в несколько слоев – повивов. Направление скрутки в каждом повиве меняется на противоположное. Для облегчения прозвонки кабеля в каждом повиве выделяется одна счетная пара с жилами, которые по цвету отличаются от всех остальных. Самая распространенная расцветка изоляции – белая, со счетной парой в виде проводов с изоляцией синего и красного цветов.

Отдельные производители выпускают продукцию, в которой все жилы имеют отдельные цвета в каждом повиве.

Повив кабеля и контрольные пары

Слои проводников могут дополнительно разделяться лентой из полиэтилена или полиамида.

При производстве продукции допускается заполнение свободного внутреннего пространства изоляционным материалом не скрепленным и материалом изоляции.

Обозначения

У кабеля КВВГ расшифровка обозначений проста и аналогична его силовому аналогу – ВВГ:

• К – означает, что кабель контрольный;
• В – ПВХ (поливинилхлоридная) изоляция жил и внешней оболочки;
• Г – голый, то есть без брони;
• Цифры, характеризующие количество и сечение жил в квадратных миллиметрах.

Обратите внимание! Даже в среде профессиональных электриков распространено мнение, что Г обозначает гибкий кабель. Действительно, КВВГ имеет несколько более тонкую изоляцию, чем у силовых кабелей, соответственно, он более мягкий. Это сделано для удобства монтажа в стесненных условиях распределительных устройств. В то же время не допускается его эксплуатация под воздействием изгибающих нагрузок, хотя возможна прокладка в грунте при условии дополнительной защиты в местах выхода на поверхность. Это связано с введением в материал изоляции дополнительных присадок, повышающих стойкость к агрессивным средам.

Кроме основных обозначений, существует несколько дополнительных, показывающих изменения в технических характеристиках или условиях эксплуатации:

• Э – наличие дополнительного экранирующего слоя из алюминиевой фольги с оплеткой медным оголенным проводом. Экранирующая оплетка повышает помехозащищенность кабеля от наводок от проходящих рядом линий;

Экранировка

• Нг – кабель со сниженной пожароопасностью, не распространяющий горение. Кабель данной группы допускает групповую прокладку;
• Ls – кабель с низким дымовыделением. Пригоден для прокладки в жилых помещениях, поскольку при нагреве и горении выделяет низкое количество дыма и вредных веществ.

Также имеет ограниченное распространение кабель с алюминиевыми жилами, который обозначается АКВВГ. Кабель с алюминиевыми жилами имеет меньшую массу, но большее значение сопротивления при одинаковом сечении и значительно меньшую допустимую токовую нагрузку. Также АКВВГ отличается меньшей механической прочностью и требует более строгого соблюдения условий монтажа и крепления.

АКВВГ

Особенности применения

Кабель КВВГ допускает прокладку любым способом с учетом обеспечения его неподвижности и отсутствия провисов. При протяжке на открытом воздухе кабель необходимо монтировать на несущем тросе, прочность которого должна соответствовать весу кабеля. Те же условия в части провисания требуется соблюдать при прокладке на несущих крюках.

Наибольшую надежность и долговечность можно обеспечить при использовании кабельных каналов, желобов или гофрированных труб, которые снижают или устраняют полностью механические нагрузки и влияние окружающей среды.

Обычно фактический срок службы изделия при правильной эксплуатации значительно превышает указанный в спецификации, это можно определить при контрольных осмотрах и измерениях. Измерениям подлежат омическое сопротивление жил кабеля и сопротивление изоляции.

Рассматриваемая кабельная продукция не предназначена для подключения силовых цепей, но допускается кратковременная эксплуатация при соблюдении допустимых значений, приведенных в технических характеристиках.

Важно! Токовые нагрузки должны быть снижены при увеличении количества задействованных жил, поскольку в данной ситуации ухудшаются условия охлаждения проводников.

В отдельных случаях для увеличения токовой нагрузки используют сразу несколько жил в одной цепи. Это допустимо только в аварийных ситуациях на непродолжительное время. При нагреве кабеля свыше допустимой температуры его дальнейшая эксплуатация не допускается. Он подлежит замене.

Видео

Оцените статью:

elquanta.ru

Кабель КВВГ: технические характеристики, расшифровка

Кабель КВВГ относится к группе контрольных кабелей, применяемых в промышленности при подключении различных станков, аппаратов, контрольных приборов и другой автоматизированной техники.

Основное функциональное отличие контрольных кабелей — это сфера применения. Они выполнены по технологии, схожей с той, что применяется для обычных силовых проводов, но при этом имеют более тонкую изоляцию, сопротивление которой «на пробой» значительно ниже, чем у силовых. Контрольные кабели, и КВВГ в частности, предназначены исключительно для передачи управляющего сигнала к различным автоматам и приборам. Можно сказать, что они занимают промежуточное положение меж силовыми кабелями и кабелями связи — телефонными, сетевыми и другими телекоммуникационными.

Обратите внимание: в отличие от телекоммуникационных, контрольные, и кабель КВВГ в том числе, не относятся к слаботочным. КВВГ, в частности, выдерживает напряжение переменного тока в 660, а постоянного — в 1000 В.

Расшифровка названия

Здесь, согласно старой российской традиции, все просто. КВВГ означает «контрольный — винил — винил — голый». Первая буква в индексе указывает на назначение, вторая и третья — материал изоляции проводников и внешней оболочки (в данном случае винил, точнее,  поливинилхлоридный пластикат), четвертая — «Г» — означает «голый», то есть без бронирования — стальной оплетки.

Существует также кабель контрольный марки КВВГЭ, пятая буква в индексе которого означает «Экран». Она говорит о том, что проводники экранированы от воздействия внешних электрических полей специальной прослойкой между индивидуальной изоляцией жил и общей защитной оболочкой.

Встречаются также КВВГнг и КВВГнг-ls — негорючие кабели, предназначенные для особых условий.

Конструкция и отличия от силовых проводов

Конструктивно КВВГ не очень отличается от того же ВВГ. Он имеет от 4 до 61 медных однопроволочных жил, каждая из которых заключена в поливинилхлоридную оболочку. Сверху идет общая изоляция из того же материала, отличающаяся по цвету (как правило, она черная). Заполнение каким-либо материалом, например мелонасыщенной невулканизированной резиной, допускается, но может и отсутствовать. Сечение проводников обычно круглое, как и общее сечение кабеля. В экранированном кабеле присутствует экран из тонкого алюминия, дополненного сеткой из тончайшей медной проволоки, под общей оболочкой. В некоторых кабелях, в частности, КВВГнг-ls, может присутствовать дополнительный разделительный слой из полиэтилена или того же ПВХ.

Отличия с силовыми кабелями у контрольного следующие:

• слой поверхностной изоляции тоньше, что обеспечивает лучшую гибкость;
• все жилки скручены в так называемый повив;
• жилы могут быть любого цвета, но среди них обязательно есть пара — синяя и красная. Это — счетная пара.

Расположение красной жилы в счетной паре указывает направление — в какую сторону считать пары при разделке кабеля и подключении аппаратуры.

У этого типа кабелей есть особенность — в состав оболочки введены вещества, позволяющие выдерживать агрессивную внешнюю среду.

Технические характеристики

Контрольный кабель КВВГ имеет следющие ТТХ:

1. Температурный диапазон работы — от –50 до +50 градусов по Цельсию.
2. Максимально допустимая температура нагрева — до +70, в случае с коротким замыканием — до +160 в течении нескольких секунд.
3. Нормированный максимум рабочего напряжения при переменном токе частотой в 50 Гц — 660 В.
4. Испытательное напряжение при той же частоте — 2500 В.
5. Эксплуатационно допустимая влажность воздуха при температуре в +35 градусов — 98%.
6. Минимальная температура окружающего воздуха при укладке без подогрева — 0 градусов по Цельсию.
7. Сопротивление изоляции — от 6 до 10 МОм на километр, в зависимости от сечения проводников. Чем больше сечение, тем меньше величина сопротивления.
8. Строительная длина — 150 м.
9. Максимальный радиус изгиба — 6 собственных диаметров (для неэкранированного кабеля).
10. Вес контрольного кабеля КВВГ начинается от 73 кг/километр при наружном диаметре в 7.2 мм (4 жилы по 0.75 мм квадратных, минимальное сечение).

Гарантийный срок составляет 2–3 года (в зависимости от производителя). При этом фактический срок значительно выше, но сильно зависит от места и способа прокладки. При прокладке в сухих тоннелях, шахтах, в любых других помещениях в гофрированной трубе или кабель-канале он составляет 25 лет, при прокладке открытым способом в траншеях, сырых подвалах или в других местах с агрессивной внешней средой — 15 лет.

Сфера применения

Данный кабель предназначен для подключения систем контроля, управляющих контуров, релейной защиты и других видов автоматизированного управления и мониторинга различной аппаратуры. При этом требуется обеспечить неподвижность подключения.

Прокладка может осуществляться любым способом — закрытым, открытым, в том числе в агрессивной среде (например, в почве с повышенной кислотностью или соленостью), методом протяжки на открытом воздухе, если не допускать провисов. КВВГ боится растяжения, а также механических повреждений, поэтому в случае прокладки открытым способом должен быть надежно защищен от силового воздействия любого вида.

Видео по теме

profazu.ru

Кабель контрольный КВВГ

КВВГ — кабели с медными токопроводящими жилами с пластмассовой изоляцией в пластмассовой оболочке, с защитными покровами или без них, предназначенные для неподвижного присоединения к электрическим приборам, аппаратам и распределительным устройствам номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В при температуре окружающей среды от -50°С до +50°С.

Медные токопроводящие жилы кабелей КВВГ выполняются однопроволочными. Изолированные жилы должны быть скручены. Допускается изготовление сердечника, имеющего в центре до четырех изолированных жил без скрутки, при наличии последующих повивов.

Кабели КВВГ предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств. Кабели КВВГ прокладываются в помещениях, каналах, туннелях, в условиях агрессивной среды при отсутствии механических воздействий на них.

токопроводящая жила — медная, однопроволочная.изоляция — поливинилхлоридный пластикат.скрутка — изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил.оболочка — поливинилхлоридный пластикат.количество жил — 4,5,7,10,14,19,27,37.сечение жил, мм² — 0,75; 1,0; 1,5; 2,5; 4; 6.срок службы — при прокладке в земле (траншеях) и на эстакадах, не менее: 15 лет;при прокладке в помещениях, каналах, туннелях, не менее: 25 лет.

Номенклатура кабеля марки КВВГ:

КВВГ 4х0.75

КВВГ 4х1

КВВГ 4х1.5

КВВГ 4х2.5

КВВГ 4х4

КВВГ 4х6

КВВГ 5х0.75

КВВГ 5х1

КВВГ 5х1.5

КВВГ 5х2.5

КВВГ 7х0.75

КВВГ 7х1

КВВГ 7х1.5

КВВГ 7х2.5

КВВГ 7х4

КВВГ 7х6

КВВГ 10х0.75

КВВГ 10х1

КВВГ 10х1.5

КВВГ 10х2.5

КВВГ 10х4

КВВГ 10х6

КВВГ 14х0.75

КВВГ 14х1

КВВГ 14х1.5

КВВГ 14х2.5

КВВГ 14х4

КВВГ 14х6

КВВГ 19х0.75

КВВГ 19х1

КВВГ 19х1.5

КВВГ 19х2.5

КВВГ 19х4

КВВГ 19х6

КВВГ 27х0.75

КВВГ 27х1

КВВГ 27х1.5

КВВГ 27х2.5

КВВГ 27х4

КВВГ 27х6

КВВГ 37х0.75

КВВГ 37х1

КВВГ 37х1.5

КВВГ 37х2.5

КВВГ 37х4

КВВГ 37х6

Основные конструктивные параметры кабеля — КВВГ:

Число жил и сечение, мм	Диаметр кабеля, мм	Масса кабеля, кг/км
4х1,0	8,0	90,2
5х1,0	9,3	119
7х1,0	10,0	151
10х1,0	12,3	207
14х1,0	13,3	267
19х1,0	14,6	344
27х1,0	17,3	470
37х1,0	19,7	636
4х1,5	9,2	126
5х1,5	10,0	149
7х1,5	10,6	192
10х1,5	13,3	265
14х1,5	14,4	347
19х1,5	15,9	450
27х1,5	19,2	636
37х1,5	21,4	839
4х2,5	10,2	171
5х2,5	11,0	205
7х2,5	11,9	268
10х2,5	14,9	373
14х2,5	16,1	496
19х2,5	17,8	650
27х2,5	21,6	919
37х2,5	24,6	1244
4х4	11,8	249
7х4	14,0	398
10х4	17,6	558
4х6	13,0	333
7х6	15,5	541
10х6	20,0	779

www.kvvg.ru

Контрольные кабели. Назначение контрольного кабеля

Контрольные кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В. частотой до 100 Гц или постоянным напряжением до 1000 В. Контрольные кабели применяются для устройств сигнализации, контроля, управления, релейной защиты и т. п.

Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Контрольные кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря и могут монтироваться: на открытом воздухе, под навесом, в помещениях, шахтах, подвалах, почве, судовых и корабельных помещениях, где возможно длительное наличие воды или частая конденсация влаги.

Кабель контрольный с алюминиевыми жилами акввг. Кабель контрольный с медными жилами кввг, кввгэ. Назначение.

Контрольные кабели предназначены для присоединения к электрическим приборам, аппаратам в электрических распределительных устройствах переменного тока до 660 В частоты до 100 Гц или постоянного напряжения до 1000.

Основные технические характеристики.

Рабочее напряжение — до 660 В (переменного тока частоты 100 Гц), до 1000 В постоянного тока.

Температура окружающей среды при эксплуатации — от -50°Сдо +50°С.

Относительная влажность воздуха (при температуре до +35° С) -до 98%.

Предельно длительно допустимая рабочая температура жил — +70° С.

Электрическое сопротивление изоляции (пересчитанное на 1 км длины и температуру +20° С) — не менее 6 МОм.

Кабели могут быть проложены без предварительного обогрева при температуре — не ниже -15° С.

Строительная длина для поставки — не менее 150 м, короткомеры не менее 20 м в количестве не более 15%,в том числе длиной от 20 до 50 м в количестве 5%.

Изолированные жилы имеют цифровую или цветовую маркировку. Кабель стоек к монтажным изгибам. Кабель не распространяет горение. Кабель устойчив к воздействию повышенной влажности при температуре +35 °С, солнечного излучения, соляного тумана. Срок службы — 15 лет, при прокладке в помещениях, туннелях, каналах — 25 лет.

Конструкция контрольных кабелей и условия эксплуатации.

Марка кабеля.Условия эксплуатации.Конструкция

КРСГ	Прокладка внутри помещений, в каналах, туннелях, и в местах, не подверженных вибрации, при отсутствии механических воздействий на кабель, в среде, нейтральной по отношению к свинцу
КРСК	Прокладка под водой и в местах, где кабель подвергается значительным растягивающим усилиям
КРСБГ, КПВБГ, КПВБбГ, КРВБГ, КПсВБГ, КРНБГ, КРВВБГ, КПсВБбГ, АКПВБГ, АКПВБбГ, АКРВБГ, АКВВБГ, АКПсВБГ, АКРНБГ, АКРВБбГ, АКРВБбГ, АКВВБбГ, АКПсВБбГ	Прокладка в помещениях, каналах, где кабель не подвергается значительным растягивающим усилиям
КРВГ, КВВГ, КПВГ, КВВГ-П, КРНГ, КПсВГ, КПВГ-П, КПсВГ-П, АКПВГ-П, АКВВГ, АКРВГ, АКРНГ, АКВВГ-П, АКПсВГ-П, АКПВГ, АКПсВГ	Прокладка в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель
КРВГЭ, КВВГЭ, КПсВГЭДКРВГЭ, АКВВГЭ, АКПсВГЭ	Прокладка в помещениях, каналах, туннелях при отсутствии механических воздействий на кабель в условиях агрессивной среды и необходимости защиты электрических цепей от внешних электрических полей
КВВБн, КПсВБн, КРВБн, КРНБн	Прокладка в шахтах, внутри пожароопасных помещений, где кабель не подвергается значительным растягивающим усилиям
КРВБ, КРНБ, КВВБ, КПВБ, КПсВБ, АКРВБ, АКРНБ, АКВВБ, АКПВБ, АКПсВБ	Прокладка в земле (траншеях) в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, где кабель не подвергается значительным растягивающим усилиям
КПсБбШв, КВБбШв, КПБбШв, АКПсБбШв, АКПБбШв, АКВБбШв	Прокладка в помещениях, каналах, туннелях, в земле (траншеях), в том числе в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, где кабель не подвергается значительным растягивающим усилиям

КВВГ

Кабели могут быть проложены в помещениях, каналах, туннелях при отсутствии механических воздействий на кабель, а также на открытом воздухе. Допускается прокладка в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность.

Жилы: однопроволочный медный проводник.

Изоляция: ПВХ пластикат.

Наружная оболочка: ПВХ пластикат.

КВВГЭ

Кабели могут быть проложены в помещениях, каналах, туннелях при отсутствии механических воздействий на кабель в условиях агрессивной среды и необходимости защиты электрических цепей от влияния внешних электрических полей.

АКВВГ

Кабели могут быть проложены в помещениях, каналах, туннелях при отсутствии механических воздействий на кабель, а также на открытом воздухе. Допускается прокладка в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность.

Жилы: однопроволочный алюминиевый проводник.

Изоляция: ПВХ пластикат.

Общий экран: алюминиевая или медная фольга. Наружная оболочка: ПВХ пластикат.

studfiles.net

Кабель контрольный: виды и использование

На сегодняшний день кабель контрольный только начинает пользоваться популярностью, так как не многие владельцы частных домов знают о нем. Также важно знать о его достоинствах, которые делают его более предпочтительным в определенных отраслях. В данной статье речь пойдет о том, что же это за кабель, какая бывает классификация, марки, а также где он обычно применяется и какими свойствами обладает.

Что это такое

В первую очередь необходимо обратить внимание на то, что данный тип кабеля отличается от обычных электрических силовых. Это связано с его специфическими особенностями. Контрольным кабелем называется многожильный провод. Он служит для передачи сигнала и информации о текущем состоянии, режиме работы и положении различных контролируемых объектов, которые к нему подключены. Обычно к такому многожильному проводу подключаются труднодоступные электрические установки, аппараты или обычные приборы.

Данный вид кабеля принято считать промежуточным между стандартным силовым электрическим проводом и для проведения связи. Зачастую используется для подключения электрических приборов, вторичной коммутации аппаратуры дистанционного управления для регулирования запуска и активации систем. Нормы и стандарты его прокладывания содержатся в Правилах устройства электроустановок (ПУЭ). В ПУЭ содержатся отдельные нормы, которые предусматривают места для прокладки контрольного кабеля, а также способов. ПУЭ позволяет правильно выбрать сечение такого многожильного провода для определенных целей

Классификация

Все контрольные кабеля имеют свою классификацию в зависимости от своей конструкции, от области использования, марки и размеров. Контрольный кабель можно разделить по его основным признакам в зависимости от самой конструкции шнура. Материал, и которого делается производство такого провода. Он может быть медным, алюминиевым или же алюмомедным. Разница между сопротивлением алюминия и меди в 1,65 раз (у алюминия больше).

Материал защитной изоляции между жилами контрольного кабеля. Изоляция между ними может быть выполнена из обычной устойчивой резины, из поливинилхлоридного пластиката, самогасящегося полиэтилена, полиэтилена с пониженным значением плотности, а также из специального вулканизированного полиэтилена. Материал внешней оболочки позволяет разделить контрольный кабель на резиновый, выполненный из огнеупорной негорючей резины, из поливинилхлоридного пластиката.

По форме он может быть округлым или плоским. По внешнему виду защитного покрова. Защитный покров может быть изготовлен из бронированного материала, свинца, стальной гофрированной ленты, а также из алюминиевого покрытия. Отдельно классифицируется контрольный шнур по характеру защищенности от помех – экранированный и не экранированный.

Для классификации и определения большинства характеристик основного контрольного кабеля используется маркировка, которая наносится на внешнюю оплетку. По стандартам ПУЭ они должны иметь отдельно свое наименование, номер, а на бронированных коробах или лотках бирки с указанием нагрузки, на которую рассчитаны провода.Для обозначения применяется буквенно-цифровые обозначения. Например:

• «А» – в проводе находится алюминиевая жила;
• «Б» – внешнее бронирование жил;
• «Бн» – бронирование с негорючим покрытием;
• «Г» – без защитного покрытия;
• «К» – бронирование из оцинкованного металла;
• «О» – отдельная оболочка для каждой жилы.

Видео “Силовые и контрольные провода”

Область применения

По нормативным актам ПУЭ контрольные кабеля могут быть проложены в эксплуатируемых жилых и промышленных зданиях, по различным каналам, в туннелях. Для этого должно соблюдаться обязательное условие – многожильный провод не должен подвергаться воздействию растягивающих сил. Если на него оказывается незначительная нагрузка, тогда для защиты по его длине протягивается две стальные ленты, которые обрабатывают специальным антикоррозийным покрытием. Также шнур может быть помещен между оцинкованных лент или одной профилированной.

В каналах и туннелях он прокладывается в том случае, если на него нет механического воздействия. При помещении контрольного кабеля в землю его защита обеспечивается бронированием двумя стальными лентами с защитным покровом с внешней стороны (поливинилхлоридный пластикат).

Нормы ПУЭ также предусматривают совместное прокладывание силовых и контрольных кабелей, если они имеют отношение к одной и той же технической установке. В таком случае между ними должно быть определенное расстояние, а также использоваться защита от помех (экранированная оплетка). Расстояние позволит исключить взаимное влияние друг на друга по всей длине.

Минимальное расстояние между силовым и контрольным проводом на 400 вольт должно составлять не менее 0,25 м. Такое расстояние должно выдерживаться по всей длине линии.При параллельном расположении контрольных шнуров расстояние между ними не нормируется. В зависимости от места монтажа, может применяться более гибкий шнур с соответствующей длиной. В зависимости от гибкости марки нужно рассчитывать длину провода. Длина должна быть рассчитана с учетом подключений.

Какими характеристиками обладает

Какими характеристиками обладает конкретный вид контрольного провода, определяет его марка. Марка наносится на внешней оболочке жил. Обычно есть 2 вида шнура, которые рассчитаны на сеть с напряжением до 660 вольт и до 1000 вольт.

Сечение силовых жил также может бить разной, находясь в диапазоне от 0,5 мм2 и до 10 мм2. Между сечением и номинальным напряжением существует связь. Чем больше значение нагрузки, тем большее сечение необходимо подбирать. В зависимости от толщины оплетки будет снижаться гибкость.

Подходящие марки нужно подбирать по специальным таблицам с учетом норм ПУЭ. Один из самых распространенных марок – КВВГ 5х1. 5х1 означает, что в его основе лежит пять медных жил, а каждая имеет круглое сечение 1 мм2. Благодаря небольшому количеству жил в основе провода (а их может быть до 61 штуки), он является весьма гибким. Гибкий КВВГ 5х1 имеет устойчивую поливинилхлоридную изоляцию и оболочку по всей длине.

У гибкого КВВГ 5х1 неподвижное соединение, с минимальным расстоянием между жилами. Он является достаточно гибким контрольным кабелем, рассчитан на нагрузку до 600 вольт и частоту до 100 герц. Гибкий контрольный повод КВВГ 5х1 имеет такую защитную конструкцию, что способен стабильно работать при внешней температуре от 50 градусов мороза до 50 градусов тепла. На сегодняшний день существует множество типов контрольного кабеля с различными характеристиками, но КВВГ 5х1 является оптимальным выбором в большинстве ситуаций. Также он доступен, поскольку достаточно распространен в странах СНГ.

Толщина изоляции между жилами КВВГ 5х1 составляет 0,6 мм. Средняя масса – 120 км/кг. Контрольный кабель КВВГ 5х1 можно использовать для наружного прокладывания, в закрытых помещениях и конструкциях, жилых и нежилых зданиях. Прокладывается легко, так как обладает хорошей гибкостью. Для дополнительной защиты по стандартам ПУЭ монтаж провода может проходить с использованием специальных защитных конструкций на все расстояние (в металлических трубах, рукавах).

КВВГ 5х1 должен быть подключен к электрическим аппаратам или приборам и к распределительным устройствам (щиток). Прокладывание должно соответствовать нормам ГОСТ и ПУЭ. Срок службы гибкого контрольного кабеля КВВГ 5х1 может составлять до 30 лет при правильном монтаже и эксплуатации. Также используется провод немецкой марки NYM, марка ВВГ, изолированный провод марки СИП. Особо гибкая оплетка относится к марке КОГ. Повышенная прочность у марок (N)HXH.

Видео “Производство кабельно-проводниковой продукции”

Из видео вы узнаете, какие особенности имеет данный процесс и что с ним связано. Посмотрев видео, вы сможете выбрать качественный кабель с большей уверенностью.

otoke.ru

Контрольный кабель КВВГ, провод — технические характеристики, конструкция жил, применение

Краткая характеристика

Контрольный кабель КВВГ предназначен для неподвижного присоединения к электрическим приборам, аппаратам, а также сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В с частотой до 100 Гц или постоянным напряжением до 1000 В. Кабели КВВГ используют для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии угрозы механических повреждений.

Конструкция

Кабель КВВГ выпускается как одножильным, так и многожильным — от 2 до 37 жил. Токопроводящие жилы кабелей КВВГ выполняются однопроволочными. Изолированные жилы должны быть скручены. Допускается изготовление сердечника, имеющего в центре до четырех изолированных жил без скрутки, при наличии последующих повивов. В каждом повиве провода КВВГ имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил.Токопроводящие жилы круглой формы класса 1 (ГОСТ 22483) изготавливают из меди. (по ГОСТ 22483). Изоляция жил и оболочка изделия выполняются из ПВХ-пластиката.

Технические и эксплуатационные характеристики

Контрольный кабель КВВГ предназначен для эксплуатации в стационарном состоянии при температуре окружающей среды от -50° С до +50° С, относительной влажности воздуха до 98% (при температуре до 35° С).

В рабочем режиме предельная длительно допустимая температура нагрева жил составляет + 70° С, в аварийном режиме или в режиме перегрузки — + 80° С (при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы). При коротком замыкании (до 4 сек) максимальная допустимая температура нагрева жил (до 4 сек) — + 160° С.

Кабели КВВГ в течение 5 мин. выдерживают испытание переменным напряжением 2500 В.

Электрическое сопротивление изоляции жил при температуре 20 °С при сечении 0,72- 1,5 мм2 составляет 10 МОм/км, при сечении 2,5-4 мм2 — 9 МОм/км, при сечении 6 мм2 — 6 МОм/км. Номинальная толщина изоляции для жил сечением 0.75 — 2.5 мм2 — 0,6 мм, сечением 4 — 6 мм2 — 0,7 мм, сечением 10 мм2 — 0,9 мм.

Прокладка и монтаж провода КВВГ без предварительного подогрева производится при температуре не ниже -15°С. Минимальный радиус изгиба при прокладке кабелей диаметром до 10 мм — 3 Dн, диаметром от 10 до 25 мм — 4 Dн, диаметром от 25 мм — 6 Dн (Dн — наружный диаметр кабеля).

Гарантийный срок эксплуатации кабеля КВВГ — 3 года, срок службы при прокладке на открытом воздухе и в траншеях не менее 15 лет, при прокладке в помещениях, туннелях, каналах — не менее 25 лет. Строительная длина кабелей не менее 150 м.

При одиночной прокладке кабели КВВГ не распространяют горение.

Сфера применения

Контрольные кабели КВВГ применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, но при отсутствии механических воздействий. При обеспечении защиты в местах выхода на поверхность кабели КВВГ можно прокладывать в земле (траншеях).

Все статьи

www.erc.ru

Кабель контрольный КВВГ — Электросистемы

Как купить КВВГ?

Наша компания сотрудничает с крупнейшими кабельными заводами России: Энергокабель, Камкабель, Иркутсккабель, Конкорд, ЭлТрейд и т.д. Благодаря объемам закупаемой продукции наши цены на кабель выгодно отличаются от таковых у конкурентов.

Если Вы хотите приобрести контрольный кабель в розницу по низкой цене, Вы можете сделать это в магазине Электромаркет г. Хабаровск или в магазинах Электросистемы в Комсомольске-на-Амуре, Благовещенске, Биробиджане. Адреса указаны в разделе сайта КОНТАКТЫ.

Если Вы хотите заключить договор на оптовые поставки по индивидуальным условиям, Вам нужно связаться с менеджерами по телефонам, указанным для Вашего региона в разделе сайта КОНТАКТЫ.

Применение контрольного кабеля

Кабели КВВГ предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств.

КВВГ является одним из видов контрольного кабеля. Токопроводящая жила проводника представлена однопроволочной медной основой, позволяющей работать в условиях переменного напряжения до 600 Вольт и частотой до 100 герц. При постоянном напряжении провод выдерживает ток до 1000 вольт, что является очень хорошим показателем для проводника подобного класса.

Надежная изоляция из поливинилхлоридного (ПВХ) пластиката дает возможность использовать кабель для неподвижного соприкосновения к электрическим приборам, аппаратуре и при сборке зажимов электрораспределителей.

Что касается температурной устойчивости кабеля, то проводник может применяться при стабильной температуре окружающей среды, в границах -500 С…+500 С. При этом, температура нагревания жил при эксплуатации может достигать 70 градусов выше ноля, что не влияет на работу и безопасность проводника.

При скрутке проводника КВВГ используется кабельная пряжь или бумажный корд. Данные материалы придают проводу округлую форму. При этом, в каждом повиве жилы имеют разную расцветку, что позволяет отличить их от остальных жил, что находятся в повиве.

Согласно своим техническим характеристикам, проводник может использоваться в помещениях, туннелях, при агрессивной среде и отсутствии механических влияний на кабель. Единственным условием, которое должно соблюдаться при прокладывании кабеля под землей, обеспечение защиты в местах выхода проводника на поверхность. Также, кабель может быть проложен на поверхности, но в таком случае срок общего времени эксплуатации заметно сокращается.

Модификации кабеля КВВГ

Помимо предельных температур для работы указанных выше, может работать при режиме перегрузки с температурой + 800 С (при условии, что длительность нагрева не больше 8-ми часов за сутки и тысячи часов за весь эксплуатационный срок). При замыкании до 4 секунд, температура — максимум нагревания жил +1600 С.

КВВГ также могут полностью выдерживать испытание напряжением переменным, составляющим 2500В в течение 5 минут. Данный вид имеет ПВХ-изоляцию и такую же оболочку, а также не распространяет горение.

Отметим, что существует большой ряд разновидностей кабелей КВВГ. В его обозначении всегда показываются отличительные свойства каждой определенной модификации.

К примеру:

• плоский имеет обозначение – КВВГ-П
• бронированный вид – КВВБ
• экранированный – КВВГэ и т.п.

КВВГ (модификация «нг») как и АКВВГ также может применяться для осуществления прокладки в сооружениях для реализации безопасности (пожарной) цепей кабеля при прокладке его в пучках.

КВВГэ используют для осуществления прокладки в зонах, где наблюдается воздействие электрических полей. КВВБ применяется в тоннелях, помещениях и каналах, находящихся под воздействием блуждающих видов тока с растяжением (незначительным) кабеля. КВВБГ – если не существует растягивающих нагрузок.

Для жил сечением, номинальная толщина изоляции:

• 1-2,5 мм2 — 0,6 мм;
• 4-6 мм2 — 0,7 мм.

Срок службы при прокладке в траншеях, земле или эстакадах не менее 15 лет. А при эксплуатации в помещениях, туннелях, каналах — 25 лет.

es-dv.ru

РАЗНИЦА МЕЖДУ СИЛОВЫМИ КАБЕЛЯМИ И КАБЕЛЯМИ УПРАВЛЕНИЯ

Какой метод проверки дифференциальной защиты стабильность в генераторе? Когда время старта Что будет бывает если значит неправильное подключение защиты почты?

0 ответов JSW,

---

каковы недостатки генератора переменного тока, подключенного звездой?

4 ответа

---

что вы подразумеваете под звездой.его важность в ct & pt

2 ответа

---

Расскажите, что такое переоборудование станка.

1 ответов

---

Две фазы с нейтралью можно подключить к кабелю 3C X 10 мм2.

0 ответов SPCL,

---

---

нужен ли стартер для трехфазного асинхронного двигателя? почему это так

5 ответов Кока-Кола,

---

описать полную схему управления приводами переменного тока

0 ответов

---

Чем отличается диод от транзистора в терминах направления тока?

0 ответов

---

Из чтения, Реле минимального напряжения теперь используется также как реле последовательности фаз. Почему я использую реле минимального напряжения и реле последовательности фаз в одной цепи (ATS)?

0 ответов Шнайдер,

---

Государственное использование разных типов стртеров с разными мощности двигателей, как показано ниже: а.до 5 л.с. б. выше 5-10 л.с. c. от 10 до 20 л.с. d. выше 20 л.с.

0 ответов

---

что такое зубчатые передачи в моторах?

1 ответов

---

Если коэффициент мощности (p.f) выше, то как напряжение может поднимается?

1 ответов

---

ПОЧЕМУ СИЛОВЫЕ КАБЕЛИ ДЕЛАЮТ РАЗНИЦУ | Гален Кэрол Аудио

Каждый аудиофил, экспериментировавший с лучшими силовыми кабелями, слышал о преимуществах, которые они предлагают.Действительно, количество улучшений может быть поразительным, часто превращая систему из хорошей в потрясающую. Как аудиофилы, мы доверяем своим ушам, но трудно понять, как замена всего лишь одного короткого звена в длинной цепи системы подачи энергии может иметь такие драматические последствия. Следующая статья призвана ответить на эти вопросы.

Shunyata Research стала доминирующей силой в области доставки энергии. Владелец и дизайнер Кэлин Габриэль, несомненно, является одним из корифеев индустрии.Его продукты во многом изменили представление людей о кабелях питания и подняли планку производительности. Кабели Shunyata зарекомендовали себя среди аудиофилов и профессионалов отрасли как современные. Список производителей и профессионалов, использующих кабели Shunyata, впечатляет, включая Sony Music New York, Sony Music Japan,
Vienna Philharmonic, Sky Walker Studios, Crest National Studios, Astoria Studios, Audio Research, Wilson Audio, BAT, Meridian. , VTL, Bel Canto, Halcro и многие другие.

Далее следует ответ г-на Габриэля, появившийся на онлайн-форуме, на вопрос, почему власть может быть таким влиятельным дополнением к системе.

---

Введение: «Существует множество неправильных представлений о передаче энергии и качестве электроэнергии, из-за которых некоторым людям трудно понять, почему шнур питания имеет значение для звука. Первый вопрос — имеют ли шнуры питания какое-то значение? Нет смысла говорить о теориях действия, если мы не можем согласиться с тем, что существует звуковой эффект.Большинство из тысяч людей, которые используют наши шнуры питания, вначале были скептиками, ответили на этот вопрос для себя и обнаружили, что силовые кабели и кондиционеры питания могут иметь огромное влияние на производительность. И нет — я не собираюсь спорить с людьми, которые не сделали простейших тестов, работают ли шнуры питания или нет. Единственные случаи, когда высококачественный шнур не оказывает значительного влияния, — это когда он используется с некачественным стабилизатором мощности, который действует как высокий импеданс для мгновенного протекания тока.«

Заблуждение № 1: Электроэнергия переменного тока подобна воде, исходящей из большого силового резервуара, протекающей через несколько десятков футов силового шланга в компонент. Это означает, что компонент находится в конце этой системы.

Ответ: «Фактически, компонент находится между двумя силовыми проводниками: горячим и нейтральным. Мощность переменного тока колеблется (чередуется) вперед и назад с частотой 50-60 Гц. Так что мощность вообще не вливается в компонент. Источник питания компонента находится в сложной сети проводов и разъемов.ВСЕ провода и разъемы могут влиять и влияют на работу источника питания компонента ».

Заблуждение № 2: Электропитание переменного тока может быть загрязнено так же, как вода в шланге. Это означает, что если вода загрязнена в какой-то момент вверх по течению, ее необходимо очистить, прежде чем она попадет на аудиокомпонент.

Ответ: «Как указано в №1, компонент находится не на конце силового шланга. Он находится между двумя силовыми шлангами, и ток колеблется взад и вперед.Кроме того, ток совсем не похож на воду. Электроны не могут быть загрязнены. Есть два аспекта передачи энергии: электромагнитная волна и ток. Сам ток не может быть загрязнен, но электромагнитная волна может модулироваться другими частотами. Мы обычно называем эти другие частоты шумом или электромагнитными помехами (EMI). В различных частях силовой цепи могут быть электромагнитные помехи в одних частях, которых нет в других. Электромагнитная энергия может быть преобразована или перенаправлена, чтобы уменьшить их воздействие.

«В некоторых шнурах питания используются конденсаторы, катушки индуктивности или ферриты в попытке контролировать электромагнитные поля вокруг аудиокомпонента. Успех такого подхода полностью зависит от конкретной конструкции и реактивного сопротивления источника питания компонента. к которому подключен силовой кабель ».

Заблуждение № 3: В стенах протянуто до ста футов провода, поэтому последние 6 футов шнура питания не могут иметь никакого значения.

Ответ: «Шнур питания — это не последние 6 футов, это первые 6 футов с точки зрения компонента. Как указано в № 1, локальный ток и электромагнитные эффекты напрямую влияют на звуковые характеристики компонента ».

Заблуждение № 4: Существует огромное количество электрических помех и электромагнитных помех, исходящих извне дома, от которых нам необходимо защитить наше оборудование. Это означает, что нам нужен какой-то стабилизатор питания или фильтр для защиты оборудования.

Ответ: «Большая часть электромагнитных помех, влияющих на качество звука в системе, генерируется самими аудиокомпонентами. Электромагнитные волны, распространяющиеся в космосе, рассеиваются в мощности, равной квадрату расстояния от источника. Кроме того, очень высокие частоты, которые распространяются по силовой цепи, не сохраняются надолго. Линии электропередачи имеют высокий импеданс для сигналов МГц и ГГц из-за относительно высокой индуктивности линий электропередач.

«Основной источник ухудшения качества звука вызван источниками питания в наших аудио / видео компонентах.В большинстве компонентов используются источники питания FWBR (двухполупериодный мостовой выпрямитель), которые генерируют невероятное количество переходных шумов при выключении выпрямителей. Конструкция кабеля питания может существенно повлиять на реактивное сопротивление этих сигналов в источнике питания. Силовой кабель фактически является частью первичной обмотки силового трансформатора. Переход между различными металлами, используемыми в силовом кабеле, и его разъемах может вызывать электромагнитные отражения и диодное выпрямление шумовых импульсов, когда они распространяются от источника питания.Если силовой кабель представляет собой высокий импеданс для этих сигналов, они будут отражаться обратно в источник питания, где они будут интермодулированы, тем самым увеличивая уровни высокочастотного шума компонента. Большинство фильтров источника питания неэффективны при блокировании компонентов очень высокочастотного шума, и большая их часть проходит через шины постоянного тока. Звуковые эффекты этого включают: высокий уровень фонового шума, размытые или невнятные переходные процессы и общую нечеткость и чистоту звука или визуального изображения.”

Заблуждение № 5: Среди звукорежиссеров существует какой-то заговор, который не позволяет им производить« правильный »источник питания, на который не влияет качество кабеля питания.

Ответ: «Это все равно что сказать, что если динамик правильно спроектирован, вам не нужно будет использовать кабель динамика хорошего качества. PowerSnakes были протестированы с самым скромным оборудованием среднего класса и самыми экзотическими современными компонентами. Нам еще предстоит найти компонент, который нельзя было бы улучшить заменой шнура питания.

«Пока конструкция источника питания основана на FWBR или импульсных источниках питания, шнур питания всегда будет иметь значение».

Заблуждение № 6: Шнуры питания высокого класса просто увеличивают емкость цепи, действуя как высокочастотный шунт

Ответ: «Есть некоторые шнуры питания, разработанные таким образом. Некоторые даже вставляют в кабель конденсаторы для дальнейшего увеличения емкости. У этого подхода есть как положительные, так и отрицательные стороны, включая реактивные помехи в конструкции многих источников питания.

«Емкость сама по себе не может объяснить различия в характеристиках шнура питания. Есть некоторые высокопроизводительные шнуры питания, которые очень эффективны и имеют практически неизмеримые уровни емкости. Эти кабели обычно проектируются вокруг полых трубок с проводниками внутри. проводники находятся на расстоянии нескольких дюймов друг от друга и не могут существенно повлиять на емкость силовой цепи ».

Заблуждение № 7: Шнуры питания похожи на кабели для динамиков: чем короче кабель, тем лучше.

Ответ: «Некоторые разработчики акустических кабелей утверждают, что акустический кабель меньшей длины не лучше. Мы позволим им решить проблему, если они пожелают.

«Кабель динамика передает аудиосигнал от усилителя мощности к динамику. Расстояние довольно небольшое, порядка нескольких футов до нескольких футов. Качество кабеля динамика определяется тем, насколько хорошо он может передавать сигнал с усилителя на динамик без переделки.

«Силовой кабель, с другой стороны, не передает сигнал. Он проводит переменный ток, и его звуковое превосходство будет определяться его способностью передавать ток (постоянный и мгновенный) и его способностью справляться с эффектами электромагнитных помех. компонентов, к которым он прикреплен.

«Поскольку шнур питания состоит из горячего и нейтрального провода, между которыми находится компонент, изменение длины шнура увеличит размер« буфера »вокруг компонента.В общем, я бы не рекомендовал шнур питания короче 3 футов или 1 метра в длину. Но тонкие степени качества звука — не единственное, что нужно учитывать при сборке аудиосистемы. Эстетика также важна, особенно когда система расположена в красивом доме. Я просто указываю на различия в производительности, чтобы люди могли принять обоснованное решение при определении оптимальной длины своих кабелей.

«О подаче питания можно обсудить гораздо больше, но для краткости я на этом остановлюсь.От себя хочу сказать, что я был аудиофилом задолго до того, как стал производителем аудиопродукции. До Shunyata Research я проектировал высокоскоростные сетевые устройства и могу сказать вам, что в компьютерной индустрии можно заработать намного больше денег. Как и многие производители высококачественных аудиокомпонентов, я разрабатываю свои продукты для себя и из любви к музыке. Если другим нравится то, что я создал — отлично. Если, попробовав наш продукт, вы предпочтете другой — отлично. Среди людей существует большое разнообразие предпочтений и субъективного восприятия.Слава богу, существует множество производителей, которые создают продукты на любой вкус ».

Кэлин Габриэль
Shunyata Research Inc.

Приложение:

«Перед тем, как мы выпустили наш первый шнур питания, мы провели всестороннее тестирование звуковых эффектов различных устройств и материалов, связанных с передачей энергии. Мы создали множество приспособлений и испытательного оборудования, которые позволили нам протестировать типы проводов, диэлектрические материалы, контакты разъемов, демпфирующие материалы и различные трансформаторы, дроссели, катушки, ферриты, конденсаторы, симисторы и диаки.После 3 лет испытаний мы пришли к выводу, что практически все, что находится внутри или вокруг электромагнитного поля силовой цепи, имеет звуковой эффект. Некоторые эффекты довольно малы и относительно незначительны. Другие очень глубоки и иногда удивительны в своем поведении. Очевидно, что мы не собираемся «раздавать ферму» и обсуждать все наши выводы, но есть некоторые очень простые наблюдения, которыми я могу поделиться с вами.

«Во-первых, тип и размер провода в шнуре питания сильно завышены.Каждый тип проволоки (я говорю о самом металле) имеет определенные звуковые характеристики. Серебро, медь, латунь, золото и другие «звучат» по-разному. Разница в звуке не связана с проводимостью, потому что мы отрегулировали размеры во время тестирования, чтобы учесть это. Каждый из присущих металлу «звуков» может быть улучшен путем тщательной настройки других материалов, используемых в конструкции последнего кабеля. У нас есть склад, полный различных прототипов кабелей, которые так и не были запущены в производство.В некоторых из них используется относительно небольшой размер провода ~ 18 га, который звучит удивительно полно для басов. Интуитивно вы можете подумать, что небольшой провод будет тонким в области низких частот. Это не всегда так. И наоборот, у нас есть кабели с проводом размером до 1 калибра, которые звучат мощно на низких частотах, но также имеют дряблое и неравномерное звучание. Таким образом, некоторые могут подумать, что простое увеличение диаметра провода — непростой ответ.

«Большая часть того, что я должен сказать здесь, — это мои« выводы », основанные на наблюдениях путем проб и ошибок.Кроме того, нет идеальных компонентов и нет идеальных деталей. Все относительно, и дизайнер должен взвесить звуковую ценность каждой детали при разработке продукта. Наша философия заключается в создании продукта, который является верным музыкальным компонентом, в отличие от стремления к совершенству в какой-либо отдельной области исполнения.

«Наши тесты с катушками и дросселями показывают, что (как правило, за исключением), что любая катушка или дроссель, размещенные параллельно силовой цепи, вредны для динамики.Многие из них также вызывают легкое размытие или размытие переходных процессов. Это, естественно, зависит от конструкции источника питания устройства, с которым используется катушка. Катушки и дроссели необходимы в большинстве компонентов, и я предпочитаю типы с однослойной намоткой, такие как конструкции из фольги. Стоимость производства всегда будет снижать использование катушек этого типа из-за высокой стоимости. Мы определенно не верим в размещение катушек или конденсаторов внутри силового кабеля. Эти устройства принадлежат компоненту или выделенному стабилизатору питания.

«Многие компоненты используют вход питания IEC со встроенным L- или pi-фильтром. Качество этих устройств сильно различается. Вообще говоря, чем больше конденсаторов и катушек индуктивности у вас в цепи, тем сложнее между устройствами будет происходить динамическое взаимодействие. Это также сделает компоненты, которые они используют, более реактивными, и вероятность негативных звуковых эффектов увеличится. Множественные сети фильтров могут резонировать и генерировать непреднамеренные результаты, которые имеют едва различимые, но слышимые звуки звонка / звонка.Многие из этих пакетов IEC были созданы для офисных и компьютерных продуктов и должны пройти сертификационные испытания на электромагнитное излучение. Все, что я могу сказать, это то, что то, что хорошо для факсимильного аппарата, не обязательно хорошо для предварительного усилителя.

«Экранирование может быть обоюдоострым мечом. С одной стороны, оно может уменьшить излучаемые поля от воздействия на другие компоненты. С другой стороны, экранирование может наводить повторно излучаемые поля на кабель или компонент, в котором оно используется. Иногда лекарство бывает хуже болезни.Как всегда, вы должны знать свои материалы и инструменты и применять интеллект с небольшой долей интуиции, чтобы создать продукт мирового класса. Не существует серебряной пули и формулы, которая работает во всех случаях. Это просто тяжелая работа, время от времени вдохновение и много тестов ».

Кэлин Габриэль
Shunyata Research Inc.

«Не все, что можно подсчитать, имеет значение, и не все, что можно подсчитать.«
— Альберт Эйнштейн.

Назад к основам: петля против линейного питания

Поскольку четырехпроводные устройства имеют внешнее питание, они могут использовать гораздо более энергоемкие функции, такие как механические реле, яркие светодиодные дисплеи, расширенные последовательные коммуникации, такие как Modbus ^® , и питание. выходы, среди прочего. Четырехпроводные соединения легче понять, потому что нет необходимости беспокоиться о падении напряжения на токовой петле. Четырехпроводное устройство можно запитать, просто подключив его к розетке или к источнику постоянного тока, например, к батарее.

Как уже упоминалось, четырехпроводные устройства часто имеют отличную встроенную изоляцию сигналов. В устройстве с изоляцией питания от сигнала для токового сигнала и источника питания используются полностью отдельные провода. Это может значительно упростить настройку и обслуживание при работе со сложными сигнальными сетями 4–20 мА (с несколькими переменными процесса 4–20 мА в нескольких контурах) или при наличии большого количества электронных шумов от источника питания.

Четырехпроводные соединения, в отличие от двухпроводных, требуют отдельного источника питания для устройства, что может быть невыгодным в зависимости от наличия питания.Как правило, они более дорогие, поскольку требуют наличия внутренней схемы источника питания для обработки получаемой ими внешней мощности и, как правило, содержат более дорогие компоненты.

Количество проводов, необходимых для подключения четырехпроводных устройств, может стать проблемой для установщиков, особенно во взрывоопасных зонах, где весь этот провод должен проходить через кабелепровод. Это также может затруднить обслуживание и устранение неисправностей в будущем, требуя оценки и ремонта почти вдвое большей схемы по сравнению с аналогичной двухпроводной системой.

Четырехпроводные соединения также имеют меньше вариантов, когда речь идет о взрывоопасных зонах. Одни только высокие требования к мощности делают сертификаты искробезопасности (I.S.) и невоспламеняемости (N.I.) чрезвычайно редкими. Чтобы четырехпроводное устройство можно было использовать во взрывоопасной зоне, его часто необходимо заключить во взрывозащищенный корпус, который, хотя и эффективен, не всегда может быть лучшим вариантом.

Что такое «PoE»? — Все, что вам нужно знать

Что такое Power Over Ethernet (PoE) и для чего он используется?

Технология

Power over Ethernet (POE) отправляет данные со скоростью 10/100/1000 Мбит / с и бюджетную мощность 15 Вт, 30 Вт, 60 Вт и до 90 Вт на устройства через кабели Ethernet Cat5e и Cat6 на максимальное расстояние до 100 м.

Технология

PoE основана на стандартах IEEE 802.3af и 802.3at, которые установлены Институтом инженеров по электротехнике и электронике и определяют, как должно работать сетевое оборудование для обеспечения взаимодействия между устройствами.

>> Загрузите полную инфографику прямо здесь <<

Устройства с поддержкой

PoE могут быть оборудованием источника питания (PSE), устройствами с питанием (PD), а иногда и тем и другим. Устройство, передающее энергию, является PSE, а устройство, на которое подается питание, — PD.Большинство PSE являются либо сетевыми коммутаторами, либо инжекторами PoE, предназначенными для использования с коммутаторами без PoE.

Общие примеры PD включают телефоны VoIP, точки беспроводного доступа и IP-камеры.

В чем преимущество PoE?

Power over Ethernet (PoE) позволяет устанавливать удаленное или внешнее оборудование без подключения к сети переменного тока. Это позволяет подавать электроэнергию в большее количество областей без необходимости устанавливать дополнительную электрическую инфраструктуру или иметь электрические розетки на каждой конечной точке.Оборудование может быть установлено без участия электрика, а поскольку кабель Ethernet стоит меньше и часто уже установлен в зданиях, системы на основе PoE намного более рентабельны и эффективны.

Каковы преимущества PoE?

PoE приносит пользу организациям по 5 основным направлениям: снижение затрат на установку, безопасность установки, быстрое развертывание, возможности сбора данных и повышение производительности. Конечные пользователи могут легко подключать устройства с поддержкой PoE к существующим сетям или начинать с нуля.

Вот пояснение к списку выше:

1. Почему PoE снижает затраты на установку?

Стоимость установки

PoE намного меньше, чем стоимость установки традиционной проводки, а эксплуатационные расходы намного более эффективны. Один кабель витой пары обеспечивает передачу данных и питания устройствам. Существующие медные провода из старых телефонных систем также могут быть перепрофилированы.

Инжекторы и разветвители PoE

экономят деньги, позволяя ИТ-специалистам комбинировать устаревшие устройства с новыми, более эффективными сетевыми компонентами PoE.

Они также позволяют организациям добавлять удаленные устройства без необходимости устанавливать электрическую инфраструктуру. Инжекторы и сплиттеры предназначены для подачи питания на оборудование, не поддерживающее PoE.

Эти недорогие устройства добавят годы к устаревшей системе и могут буквально сэкономить тысячи долларов, обходя электрические розетки в удаленных местах.

2. Почему установка PoE безопаснее?

Напряжение

PoE типа 3 обычно меньше 60 вольт, а типа 4 меньше 90.Трубы и металлическая оболочка не требуются. Меньшее количество шагов и опасностей, а также простое использование одного кабеля Ethernet Cat5e или Cat6 устраняют необходимость в лицензированном электрике.

3. Почему развертывания PoE более отзывчивы?

Устройства

PoE адаптируются к меняющимся условиям. Их можно легко перемещать и повторно подключать на уровне коммутатора, а также легко интегрировать в изменяющиеся конфигурации сети. PoE — это подключи и работай. Не нужно отключать всю сеть для добавления или удаления устройств.

4. Каковы возможности сбора данных PoE?

Технология

PoE идеально подходит для сбора данных. Например, аналитическое программное обеспечение может помочь группам предприятий определить, когда область занята и когда можно выключить светодиодное освещение и компоненты HVAC. Эксплуатационные расходы могут быть намного ниже в зависимости от фактического использования.

5. Почему PoE повышает производительность?

Системы светодиодного освещения

, благодаря возможности двусторонней передачи данных, могут быть запрограммированы на отслеживание спектра и частот, встречающихся в природе.Сотрудники могут наслаждаться большим здоровьем, бдительностью, творчеством, возможностями для совместной работы и чувством благополучия во время работы.

Все эти функции позволяют организациям контролировать и ограничивать расходы без ущерба для качества жизни.

Какие ограничения у PoE?

Ограничения PoE незначительны, но их следует учитывать при первом внедрении: 1.) Simple PoE передает сигналы только на 100 м; 2.) Несоответствующие устройства требуют дополнительного оборудования; 3.) Бюджеты мощности могут достигать уровней, доступных только на устаревшем оборудовании.

В этом разделе будут дополнительно расширены эти 3 ограничения и способы их корректировки:

• Дальность передачи
• Обходные пути совместимости устройств
• Мощность выдачи

Какое максимальное расстояние PoE?

PoE может передавать 100 метров от коммутатора или концентратора к сетевому адаптеру, независимо от того, куда подается питание. Ограничение — это не сила; стандарты кабельной разводки Ethernet ограничивают общую длину кабеля до 100 метров.Максимальное расстояние, на котором коммутатор PoE может передавать простые данные через Ethernet, составляет 100 метров. Однако удлинитель PoE Ethernet может увеличить этот промежуток до 4000 футов.

Для сетей, охватывающих предприятия, университетские городки и крупные розничные предприятия, такие как торговые центры, расширенный охват обеспечивает централизованное управление на обширной территории.

Что означает совместимость устройства?

Для устаревших устройств, не поддерживающих PoE, требуется либо инжектор, либо разветвитель.PoE обеспечивает питание и данные по одному кабелю и, следовательно, по одному входу. Устаревшие устройства получают данные и питание отдельно.

• Инжектор PoE отправляет питание на оборудование PoE, которое получает данные через существующий коммутатор без POE.
• Разветвитель PoE также подает питание, но он делает это путем разделения мощности на данные и подачи их на отдельный вход, который может использовать устройство, не поддерживающее PoE.

Какую мощность PoE может обеспечить на порт?

При покупке администраторы хотят быть уверены, что максимальный бюджет мощности коммутатора достаточен для поддерживаемых им устройств.Определите спецификацию / бюджет мощности производителя для каждого порта, чтобы узнать, будет ли конечное устройство получать требуемую мощность через этот коммутатор. Найдите эти уровни развернутыми в следующем разделе.

Что такое бюджет мощности PoE?

Бюджет мощности — это общий объем энергии, который устройство может передать по кабелю Ethernet.

Какую мощность могут обеспечивать устройства PoE?

Устройства

PoE обеспечивают питание в соответствии с поколением устройств IEEE 802.3. Генерация жизненного цикла обозначается расширением: «af», «at» или PoE +, и «bt» или «UPoE».В следующей таблице показано параллельное сравнение максимальной мощности, обеспечиваемой каждым типом PoE на уровне порта.

PoE и конфигурации ваших кабелей

Каждый PD (устройство с питанием) получает доступ к сетевым данным через кабель Ethernet. До того, как появилась технология PoE, в дополнение к кабелю Ethernet каждому устройству требовался отдельный шнур питания.

Поскольку количество устройств начало расти, управление всеми этими кабелями отнимало много времени. Решение проблемы кабельного беспорядка было достигнуто за счет объединения данных и доставки питания по одному кабелю Ethernet Cat5.Сегодня Cat 5 был заменен Cat5e, Cat6 и Cat6a, каждый из которых обеспечивает более высокий уровень шума и защиту от помех сигнала соответственно.

PSE (оборудование источника питания), поддерживающее эти PD, не изменилось. Это либо переключатели PoE, либо инжекторы PoE. Знание того, что лучше всего подходит для вашей реализации, является ключом к экономии времени и денег. И вы увидите то знание, которое на самом деле несложно, если вы поймете уникальные особенности того и другого.

Какие уровни мощности могут обеспечивать инжекторы и сплиттеры PoE?

И инжектор, и делитель выдают мощность в соответствии с каждым из 4 типов мощности.Проверьте спецификации производителя. Чем новее устройство в списке продуктов PoE, тем выше уровень мощности, скорее всего, потребуется. Тип 3 — текущий мейнстрим. Продукты типа 4 быстро появляются.

Какие устройства используют PoE?

Известные устройства, использующие PoE для приема данных и питания, являются интеллектуальными технологиями, используемыми в Интернете вещей (IoT). Ниже приводится список примеров. Имейте в виду, что этот список продолжает расширяться, поскольку все больше людей принимают PoE, а производители продолжают уделять приоритетное внимание разработке этих продуктов.

Что такое PoE +?

Power over Ethernet Plus (PoE +) — это поправка к стандарту Ethernet 2009 года, выпущенная Институтом инженеров по электротехнике и электронике, также известная как (IEEE) 802.3at. PoE + обеспечивает мощность 30 Вт на уровне портов по кабелю витой пары Ethernet.

PoE против PoE +

Оригинальный PoE IEEE 802.3af, завершенный в 2003 году, обеспечивает 15,4 Вт. Так и не ратифицированная, эта версия была более или менее неофициальной рабочей версией своего преемника 802.3at. Большая разница в том, что 802.3at обеспечивает большую мощность на одно устройство.

Устройства питания мощностью 90 Вт

Почему все это делает упор на 90W? Более высокий бюджет мощности особенно важен для систем и платформ освещения PoE, а также для других интеллектуальных технологий, применяемых в настоящее время. По мере того, как предприятия все больше переходят на интеллектуальные технологии, автоматизация также постепенно входит в картину. Интеллектуальные устройства PD автоматизированы, и для автоматизации требуется больше энергии.

Потребитель смарт-устройств начинает осознавать, что возможно с доставкой питания через Ethernet и стандартом IEEE 802.3bt, и предпринимает шаги для соответствующего обновления своей вспомогательной инфраструктуры.

Светодиодное освещение с питанием от PoE

Оборудование, используемое для питания светодиодных ламп мощностью 90 Вт от сети переменного тока. IEEE 802.3bt теперь может обеспечивать до 90 Вт по инфраструктуре PoE для интеллектуальных светодиодных систем освещения с новым стандартом.

Камеры PTZ

IoT-камеры с панорамированием, наклоном и масштабированием (PTZ) с бюджетом мощности до 90 Вт развертываются в интеллектуальных городах.

Высокопроизводительные точки доступа

точки беспроводного доступа (WAP) достигают более высокого уровня производительности.Это связано с растущим спросом на приложения, соответствующие стандартам беспроводной связи IEEE 802.11ax и 802.11ac Wave 2. В домах и на рабочем месте потребности в таких вещах, как потоковое видео, стимулируют развитие беспроводных технологий в продолжающемся развертывании 5G.

В некоторых случаях для работы WAP должны быть достигнуты уровни мощности 30 Вт и 60 Вт. Кроме того, точки доступа потребляют до 90 Вт или более сквозной мощности для обеспечения работы конечных устройств, таких как ноутбуки.

Могу ли я одновременно использовать в сети устройства PoE и устройства без PoE?

Устройства PoE и устройства без PoE могут одновременно работать в одной сети.Для устройств без PoE требуется отдельный источник питания. Разветвитель PoE также может потребоваться, если устройство не поддерживает PoE. Это разделит питание и данные от PSE.

Приложения Power Over Ethernet

приложений PoE обеспечивают питание все большего числа 8,4 млрд устройств, подключенных к IoT, что на 31% больше, чем в предыдущем году. IEEE 802.3bt с более высокой мощностью поддерживает: компьютеры с тонкими клиентами, телефоны VoIP и беспроводные сети, IP-камеры безопасности, средства контроля за объектами, цифровые вывески, киоски для точек продаж, а также светодиодное освещение и датчики.

Что такое освещение PoE?

Освещение

PoE — это маломощная, высокопроизводительная сетевая технология светодиодного освещения, состоящая из осветительных приборов и датчиков и управляемая удаленно с помощью интеллектуального программного обеспечения. Модуль управления передает сигналы данных и питание по кабелю витой пары.

Что такое системы освещения PoE?

Системы освещения

PoE — это сети, состоящие из коммутаторов PoE, элементов управления освещением, датчиков и светодиодов, подключенных к локальным сетям с помощью кабелей витой пары. Элементы управления освещением позволяют конечным пользователям отражать особенности дневного света для улучшения здоровья, продуктивности и совместной работы, используя широкий спектр визуальных частот.

Данные могут собираться с датчиков движения, что позволяет организациям лучше отслеживать и контролировать потребление энергии. Частные лица и организации используют эти преимущества дома, на работе, в академических и гостиничных учреждениях, и особенно в лечебных учреждениях.

Что такое умные дома PoE

Умные дома

PoE — это подключенные дома, обеспечивающие оптимальную жизнь с возможностями централизованного управления освещением, температурой, энергопотреблением, домашними развлечениями, IP-безопасностью и другими устройствами, такими как бытовая техника и дверные замки.Интеллектуальные средства управления позволяют домовладельцам осуществлять удаленный мониторинг через телефон или планшет.

• Технология умного дома способствует экологически чистому образу жизни за счет экономии энергии.
• В умных домах используется медь, которая используется в телекоммуникационных шкафах многоквартирных домов, что сокращает углеродный след.
• Умные дома способствуют укреплению здоровья и благополучия благодаря стратегическому размещению светодиодного освещения и датчиков.
• Умные дома соединяют членов семьи с помощью эффективных систем связи, таких как виртуальные помощники.

Коммерческие приложения PoE

Интеллектуальные технологии

PoE открывают путь к лучшему освещению и экономии энергии за счет отключения систем климат-контроля и освещения на незанятых этажах. Автоматизированные точки доступа ограничивают доступ к комнатам, этажам и помещениям 24/7 за счет использования сканеров сетчатки глаза. Другие приложения, такие как Wi-Fi и комнатные датчики, снижают нагрузку на занятых ИТ-администраторов.

• Светодиодные продукты с подключением через PoE позволят потребителям черпать из огромных объемов данных и разрабатывать улучшения производительности, стандарты энергосбережения и перенаправлять сэкономленные доходы в другие части бизнеса.
• Цифровые вывески по бокам зданий, в загруженных аэропортах или на спортивных объектах можно установить на расстоянии до 34 000 футов, используя удлинитель Ethernet, и запитать через один кабель без местного источника питания.
• Быстрое совершенствование технологий беспроводного доступа с подключением через PoE будет идти в ногу с проводной инфраструктурой, когда возникнет необходимость в замене. Медный провод может прослужить 100 лет и более, но изоляция ухудшается раньше.
• Удачно размещенные точки доступа и IP-камеры видеонаблюдения, особенно в удаленных районах, позволяют предприятиям охранять безопасные зоны и интеллектуальную собственность.

Промышленные приложения PoE

Приложения

Industrial PoE помогают разработчикам оставаться конкурентоспособными. Датчики и IP-камеры позволяют менеджерам наблюдать за производственными цехами, отслеживать автоматизированное оборудование и поведение сотрудников. Эта функция наблюдения необходима для развития бережливого производства. PoE также облегчает передачу больших объемов данных и распределение мощности по ключевым областям.

• Соблюдение правил техники безопасности может быть лучше документировано, что исключает несчастные случаи на рабочих местах.
Датчики
• помогают контролировать точность сборочных линий и устранять отходы.
• Погрузочные доки, складские помещения и другие ключевые зоны, даже те, которые не имеют местного источника питания, можно отслеживать и улучшать с помощью видеозаписей, фиксирующих переходы сотрудников и время простоя.
Датчики
• могут отслеживать вещи, невидимые глазу, например изменения температуры, защищая продукты на уязвимых стадиях разработки.

Что такое концентратор PoE?

Концентратор PoE можно рассматривать как стек инжекторов PoE.Например, концентратор PoE с 4 портами будет иметь 4 интерфейса ввода данных и 4 интерфейса PoE. Каждый интерфейс PoE требует подключения для передачи данных с соответствующей стороной ввода данных. Для концентратора PoE с 4 портами потребуется 4 порта данных от вашего сетевого коммутатора. Порты данных на концентраторе PoE не будут пересылать кадры внутри концентратора (кадры, полученные через порт 1, не могут быть отправлены на порты 2–4).

Что такое расширитель PoE?

Удлинитель PoE — это устройство, используемое для расширения сетевых устройств Ethernet за пределы базового предела расстояния в 100 м для кабеля Ethernet с витой парой.Расширители объединяют сети, охватывающие большие расстояния в таких местах, как отели, торговые центры, бизнес-центры и учебные заведения, а также спортивные объекты.

Что такое разветвитель PoE?

Разветвитель PoE подает питание на несовместимые с PoE устройства, отделяя питание от данных и подавая его на отдельный вход. Разветвители используются в устаревших устройствах и устройствах с низким энергопотреблением, таких как IP-камеры, для разделения мощности PoE из сигнала данных и преобразования в требования к более низкому напряжению для камеры.Разветвитель позволяет несовместимому устройству обновиться до POE .

Что такое инжектор PoE?

Инжектор POE, устройство, также известное как «промежуточный пролет», вводит или подает питание на кабель Ethernet. Инжектор добавляет мощность к данным, которые поступают от коммутатора без PoE или «конечной зоны». Имеет внешний источник питания.

Инжекторы

позволяют администраторам заполнять и должным образом поддерживать локальные сети как совместимыми, так и несовместимыми устройствами.

Что предлагает инжектор PoE

Если вы хотите добавить устройство с поддержкой PoE или без поддержки PoE к коммутатору PoE, это работает взаимозаменяемо.Не так для коммутатора без PoE. И это единственное место, где пригодится инжектор PoE. Инжектор PoE позволяет подключать PD с поддержкой PoE к порту коммутатора LAN без PoE. Он может подключаться к PD и подавать питание, в то время как PD также получает данные от коммутатора.

Если тратить деньги на коммутатор непрактично, инжекторы PoE представляют собой универсальное решение, когда требуется меньше портов PoE.

В чем разница между инжектором PoE и разветвителем PoE?

Разница между инжектором и сплиттером заключается в том, что инжектор PoE передает питание на оборудование PoE , которое получает данные через существующие коммутаторы без POE.Разветвитель также подает питание, но он делает это путем разделения мощности на данные и подачи их на отдельный вход, который может использовать устройство, не поддерживающее PoE.

Что такое коммутатор PoE?

Коммутатор PoE — это сетевой коммутатор, способный обеспечивать питание через Ethernet от каждого интерфейса, при этом сохраняя возможность пересылки кадров. Доступны как управляемые, так и неуправляемые коммутаторы PoE. Коммутатору PoE требуется один восходящий канал к существующей сети для дальнейшего расширения и увеличения количества портов.

Что предлагает коммутатор PoE

Сетевой коммутатор IT — это многопортовое сетевое аппаратное устройство, соединяющее компьютеры и интеллектуальные устройства и позволяющее им отправлять и получать данные. PSE поддерживает передачу данных между MAC-адресами на канальном уровне. Когда коммутатор PoE (или инжектор, если на то пошло) подключается к устройству, он автоматически определяет, совместимо ли это устройство с PoE и требуется ли ему питание.

Убедившись, что все новые коммутаторы являются коммутаторами PoE, вы можете гарантировать, что любые устройства PoE, которые вам нужны, могут легко подключаться к вашей сети в будущем.Вы также гарантируете, что можете подключать устройства без PoE, поскольку они будут поддерживать оба без риска повреждения. Существует функция автоматического понижения, которая позволяет каждому устройству обнаруживать наличие частичного разряда и определять, получает ли оно данные или данные и питание. Этот протокол IEEE PoE также позволяет инжектору или коммутатору PoE определять необходимый уровень мощности.

Стандарт доставки и количество энергии, необходимое для каждого устройства, автоматизированы, но вы можете узнать требования, просмотрев IEEE 802.3 расширение. Для устройства типа 1 (IEEE 802.3af) устройство может безопасно получать до 15,4 Вт постоянного тока. Устройство типа 2 (IEEE 802.3at) получает до 30 Вт. То же самое верно для каждого порта на одном и том же коммутаторе — для коммутатора типа 1 15,4 Вт, для типа 2, 30 Вт.

Какие коммутаторы Versa поддерживают PoE?

Коммутаторы Versa с поддержкой PoE можно найти на нашей странице PoE. В левом столбце они также перечислены по количеству портов. Обратите внимание на аббревиатуры, четко обозначенные на внешнем шасси коммутатора.

DMS Системы управления устройствами

UPOE Ультра мощность через Ethernet

Gbe гигабитный Ethernet

PoE питание через Ethernet

Когда дело доходит до обслуживания сети, предприятиям необходимо оценить свои потребности в сети, чтобы определить, нужно ли им выбирать между неуправляемыми коммутаторами POE или управляемыми коммутаторами POE.

Неуправляемые коммутаторы POE относительно недороги, а их фиксированная конфигурация упрощает установку устройства «plug and play».Это не означает, что неуправляемые коммутаторы POE не имеют других аппаратных функций.

Неуправляемые коммутаторы POE, помимо других аппаратных функций, могут предложить резервный вход питания, расширенные рабочие температуры и почти бесшумную работу.

Многие сетевые администраторы с более высокими требованиями к сети выбирают управляемые коммутаторы POE. Многие из них поддерживают зеркалирование портов и с помощью анализатора протоколов могут отслеживать активность входящего трафика, что облегчает поиск и устранение неисправностей.Управляемые коммутаторы POE также позволяют администраторам сети отслеживать трафик и определять его приоритеты, настраивать сети VLAN и программировать их через такие интерфейсы, как Telnet, SNMP или консоль.

Если вы хотите обновить свою сеть, посетите наш веб-сайт, чтобы получить более подробную информацию о коммутаторах PoE, гигабитных коммутаторах, управляемых коммутаторах Ethernet и сертифицированных промышленных коммутаторах.

Инжектор PoE в сравнении с коммутатором PoE

ИТ-сеть — это источник жизненной силы любого бизнеса, а технология Power over Ethernet (PoE) экономит компании кучу денег, добавляя решение с одним кабелем для кросс-платформенного питания интеллектуальных устройств.PoE легко адаптируется и масштабируется в соответствии с вашей реализацией сейчас, а также адаптируется к новым конфигурациям по мере того, как ваши потребности меняются в будущем. Развертывание дополнительного IP-телефона, камеры или беспроводной точки доступа не требует больших затрат. В зависимости от требований к питанию поддерживаемых вами устройств PD вы можете выбрать другое решение, а не новый коммутатор. Это потому, что построить или добавить к существующему коммутатору, даже загруженному, проще и дешевле, чем вы думаете. Для получения необходимого подключения достаточно просто добавить инжектор PoE.

Если требуется большое количество портов 90 Вт, ищите коммутатор Ultra PoE 802.3bt Ready, такой как VX-GPU2626 L2 + 24-портовый управляемый коммутатор GbE UPOE (2200 Вт), для поддержки более мощных устройств PD.

Если вам нужен только один порт, ищите VX-1000GPP Industrial Hardened Gigabit Single-Port 90W PoE Injector. Он предлагает бюджет мощности до 90 Вт для одного порта по рентабельной цене.

Будущие разработки в PoE

1. Маркировка оборудования PoE — большая из них все еще распространяется через NFPA для NEC 2020 года и будет проводиться большую часть года.Этот вопрос будет заслуживающим внимания, когда примерно в июне будет опубликован первый проект 2020NEC.
2. Относится к маркировке оборудования PoE — программа логотипа Ethernet Alliance PoE. Недавно анонсирован и реализуется для «поколения 1» (802.3af и 802.3at PoE), а вскоре будет запущен для «поколения 2», то есть новых 802.3bt типа 3 и типа 4 PoE. Gen1 — новости сейчас, Gen2 должны появиться до июня, но еще не совсем.

Типы, размеры и установка электрических кабелей

Электрический кабель предназначен для передачи электроэнергии из одной точки в другую.В зависимости от конечного применения кабели могут иметь разные конфигурации, всегда основанные на конструкции в соответствии с национальными и международными правилами.

Кабели электрические Напряжение

Электрический кабель измеряется в вольтах, и, в зависимости от этого, они делятся на ту или иную группу:

• Кабели низкого напряжения (до 750 В): для различных применений, с термопластическими и термореактивными покрытиями. Они спроектированы и построены в соответствии с согласованными стандартами.
• Кабели низкого напряжения (до 1000 В): (также называемые (0,6 / 1 кВ) Кабели в этом разделе используются для промышленных силовых установок в различных областях (общая промышленность, общественные установки, инфраструктуры и т. Д.) . Они разработаны в соответствии с международными стандартами (UNE, IEC, BS, UL).
• Кабели среднего напряжения: от 1 кВ до 36 кВ. Они используются для распределения электроэнергии от электрических подстанций к трансформаторным станциям.
• Кабели высокого напряжения: от 36 кВ.Они используются для транспортировки электроэнергии от генерирующих станций на электрические подстанции.

Виды электрического кабеля по их применению

Кабели низковольтные

Кабели для электрощитов

Кабели гибкие для электромонтажа электрошкафов . Эти электрические кабели особенно подходят для домашнего использования, для прокладки в общественных местах и ​​для внутренней проводки электрических шкафов, распределительных коробок и небольших электроприборов.

Кабели силовые

Кабели энергетические для промышленных объектов и общественных мест .Силовые кабели обычно используются для передачи энергии во всех типах низковольтных соединений, для промышленного использования и для частотно-регулируемых приводов (VFD).

Кабели армированные

Кабели с алюминиевой или стальной арматурой для установок с риском механического воздействия . Также часто можно найти бронированные кабели в местах, где присутствуют грызуны, а также в установках в помещениях с риском пожара и взрыва (ATEX).

Тросы резиновые

Использование сверхгибких резиновых кабелей очень разнообразно.Мы можем найти резиновые кабели в стационарных промышленных установках, а также в мобильных сервисах . Сварочные кабели должны иметь резиновую оболочку, позволяющую передавать большие токи между сварочным генератором и электродом.

Безгалогенные кабели

Кабели повышенной безопасности, не содержащие галогенов (LSZH) с низким выделением дыма и коррозионных газов в случае пожара, подходят для использования в электропроводке электрических панелей и общественных мест , всевозможных установок в общественных местах, отдельных ответвлений, аварийных цепей , общественные торговые сети, а также для мобильной связи.

Кабели огнестойкие

Эти кабели специально разработаны для передачи электроэнергии в экстремальных условиях , которые возникают во время продолжительного пожара, гарантируя питание аварийного оборудования, такого как сигнализация, дымососы, акустическая сигнализация, водяные насосы и т. Д. Их использование рекомендуется в аварийных цепях. в местах с согласия общественности.

Кабели управления

Кабели управления для стационарных или мобильных установок должны быть чрезвычайно гибкими, поскольку они в основном предназначены для небольших бытовых приборов, для соединения частей машин, используемых в производстве, для систем сигнализации и управления, для подключения двигателей или преобразователей частоты, для передачи сигнала, когда напряжение, вызванное внешним электромагнитным полем, может повлиять на передаваемый сигнал, или для соединений источника питания, чтобы избежать генерации электромагнитных полей.

Инструментальные кабели

Это гибкие экранированные кабели для передачи сигналов между оборудованием в промышленных установках . Особенно подходит для оптимальной передачи данных в средах с высоким уровнем электромагнитных помех.

Солнечные кабели

Эти кабели особенно подходят для подключения фотоэлектрических панелей и от панелей к инвертору постоянного тока в переменный. Благодаря конструкции материалов и покрытия, которое особенно устойчиво к солнечному излучению и экстремальным температурам, они могут быть установлены на открытом воздухе с полной гарантией.

Кабели специальные

Существует широкий ассортимент электрических кабелей для специальных установок , таких как: установка временных световых гирлянд на торговых ярмарках; соединения для мостовых кранов, подъемников и подъемников; Применяется в погружных насосах и областях питьевой воды, таких как аквариумы, системы очистки, фонтаны с питьевой водой или в плавательных бассейнах для освещения, очистки и очистки.

Алюминиевые кабели

Алюминиевые кабели для передачи энергии подходят для стационарной прокладки в помещении, на открытом воздухе и / или под землей.

Кабели среднего напряжения

RHZ1

Кабель среднего напряжения типа RHZ1 с изоляцией из сшитого полиэтилена, без галогенов и не распространяющий пламя и / или огонь. Это кабели, идеально приспособленные для транспортировки и распределения энергии в сетях среднего напряжения.

HEPRZ1

Кабель среднего напряжения с изоляцией HEPR, без галогенов и не распространяющий пламя и / или огонь. Идеален для транспортировки и распределения энергии в сетях среднего напряжения.

МВ-90

Кабель среднего напряжения с изоляцией из сшитого полиэтилена по американскому стандарту. Для транспортировки и распределения энергии в сетях среднего напряжения.

РХВхМВх

Медно-алюминиевый кабель среднего напряжения для специальных применений. Особенно рекомендуется для установок, где существует риск присутствия масел и химических веществ углеводородного типа или их производных.

Компоненты электрического кабеля

Электрический кабель состоит из:

• Электрический проводник: , который направляет поток электроэнергии
• Изоляция: покрывает и сдерживает электрический ток в проводнике.
• Вспомогательные элементы: , защищающие кабель и гарантирующие его долговечность.
• Наружная оболочка: покрывает все упомянутые материалы, защищая их снаружи.

Виды электропроводов

• Оголенный провод : одинарный твердотельный провод, негибкий и без покрытия.
• Алюминиевые электрические проводники: В некоторых случаях также используются алюминиевые проводники, несмотря на то, что этот металл на 60% хуже проводник, чем медь.
• Медные электрические проводники: наиболее часто используемый материал.
• Гибкий медный проводник: представляет собой набор тонких проводов, покрытых изоляционным материалом. Они гибкие и податливые.
• Одножильный кабель: одножильный кабель.
• Многожильный кабель: кабель с несколькими жилами.

Виды изоляции электрических кабелей

Изоляция заключается в нанесении изоляционного покрытия на проводник для предотвращения утечки тока.Их подразделяют на две большие группы: термопласты и термореактивные материалы.

1. Термопластическая изоляция

Наиболее распространенными при производстве электрических кабелей являются:

• ПВХ: Поливинилхлорид
• Z1: Полиолефины
• PE : линейный полиэтилен
• УЕ: Полиуретан

2. Термореактивная изоляция

Наиболее распространены:

• EPR: Этиленпропилен
• XLPE : сшитый полиэтилен
• EVA : этилвинилацетат
• SI : силикон
• PCP: Неопрен
• SBR : Натуральный каучук

Виды металлических защит электрических кабелей

В некоторых случаях кабели могут иметь металлические экраны.

• Экраны: это электрические металлические защиты, применяемые для изоляции сигналов, проходящих через внутреннюю часть кабеля, от возможных внешних помех.
• Броня : это механическая защита, защищающая кабель от возможных внешних воздействий: животных, ударов и т. Д.

Номенклатура электрических кабелей по нормам

Каждый кабель имеет стандартное обозначение. Это обозначение состоит из набора букв и цифр, каждая из которых имеет определенное значение.Это обозначение относится к ряду характеристик продукта (материалы, номинальное натяжение и т. Д.), Которые облегчают выбор наиболее подходящего кабеля для ваших нужд, избегая возможных ошибок при подаче одного кабеля другим.

Если на кабеле четко не указаны эти данные, это может быть дефектный кабель, который не соответствует правилам безопасности или не гарантирует срок службы и надлежащую работу кабеля.

Обозначение по типу изоляции

номенклатура	Тип кабеля
R	Сшитый полиэтилен (XLPE)
X	Сшитый полиэтилен (XLPE)
Z1	Безгалогенный термопластичный полиолефин
Z	Безгалогенный термореактивный эластомер
В	Поливинилхлорид (ПВХ)
S	Безгалогеновый термореактивный силиконовый компаунд
D	Этилен-пропиленовый эластомер (EPR)

Обозначение экрана, внутренняя облицовка, якорь сиденья

номенклатура	Тип кабеля
C3	Экран из медной проволоки, спирально расположенный
C4	Медный экран в виде оплетки на собранные изолированные жилы.
В	Поливинилхлорид (ПВХ)
Z1	Безгалогенный термопластичный полиолефин

Если нет экрана, внутренней облицовки и седла якоря, буква не используется.

Обозначение различных видов брони

номенклатура	Тип кабеля
Ф	Стальная обвязка по спирали.
FA	Алюминиевая обвязка по спирали
FA3	Алюминиевая лента с продольным рифлением
M	Заводная головка из стальной проволоки
MA	Заводная головка из алюминиевой проволоки

Обозначение наружной оболочки

номенклатура	Тип кабеля
В	Поливинилхлорид (ПВХ)
Z1	Безгалогенный термопластичный полиолефин
Z	Безгалогенный термореактивный эластомер
N	Вулканизированный хлорированный полимер

Обозначение проводника

номенклатура	Тип кабеля
К	Гибкая медь (класс 5) для стационарных установок
Ф	Гибкий медный кабель (класс 5) для мобильной связи
D	Гибкий для кабелей сварочного аппарата.Когда на нем нет букв, провод из сплошной меди 1 или 2 класса.
AL	AL Если проводник сделан из алюминия, отображается (AL).

Номинальная нагрузка

Номинальная	напряжение
0,6 / 1 кВ	Номинальное напряжение 1000 В

Расшифровка количества жил

номенклатура	Тип кабеля
nGS	Количество и сечение жил, мм2, с жилами желто-зеленого цвета
nxS	Количество и сечение жил, мм2, без жилы Желтый / Зеленый

Правила проектирования кабелей

Правила проектирования кабелей также указаны в маркировке каждого кабеля:

• UNE 21123
• МЭК 60502
• UNE 21150

Дополнительные данные

номенклатура	Тип кабеля
CE	CE Маркировка CE является обязательной для маркетинга продукта в Европейском сообществе.Эта маркировка может быть на продукте или на упаковке.
Дата производства	Дата изготовления (ГГММДД). Дата изготовления обычно указывается для отслеживания. Прослеживаемость позволяет узнать, кто, когда и где выполнял каждый этап процесса и с какими материалами.

Вы можете просмотреть концепции в этом видео, которое мы подготовили:

Критерии определения размеров электрических проводов

Существует два критерия выбора размеров медных проводников:

• В стандарте AWG-American Wire Gauge проводники определяются путем указания количества проводов и диаметра каждого провода.
• В европейском сечении (мм2) проводники определяются путем указания максимального сопротивления проводника (Ом / км). Жесткие или гибкие проводники определяются путем указания минимального количества проводов или максимального диаметра проводов, образующих их. Кроме того, фактические геометрические сечения несколько меньше номинальных.

Размеры электрического кабеля

Сечение в мм2	(AWG)	ТЕКУЩЕЕ ПОТРЕБЛЕНИЕ	Б / У
25 мм2	4	Очень высокий	Центральное кондиционирование и промышленное оборудование..
16 мм2	6	Высокий воздух	Кондиционеры, электроплиты и подключения к электросети.
10 мм2	8	Средне-высокий	Холодильники и сушилки.
6 мм2	10	Среднее	Микроволновая печь и блендеры
4 мм2	12	Среднее	Освещение
2.5 мм2	14	Менее	Лампы
1,5 мм2	16	Очень низкий	Термостаты, звонки или системы безопасности.

Типы цветов электрических кабелей и их значение

Цвета электрических кабелей соответствуют стандарту Международной электротехнической комиссии IEC 60446 . Для обозначения проводов допускаются следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый, розовый и бирюзовый.

• Нейтральный провод : синий. Рекомендуется не использовать больше синих проводов, чтобы избежать путаницы.
• Фазовый провод : черный, серый или коричневый.
• Защитный провод или заземляющий провод : два цвета, желтый и зеленый. Использование желтых или зеленых однотонных кабелей разрешается только в тех местах, где по соображениям безопасности нет возможности спутать их с системой заземления.

Силовые кабели среднего напряжения | Введение с изоляцией из сшитого полиэтилена | Hi-Tech Controls

Примерно с 1970 г. с изоляцией из сшитого полиэтилена (XLPE) силовые кабели использовались в Германии.Этот изоляция обладает очень хорошими электрическими, механическими и тепловые характеристики в среднем напряжении сети. Этот вид утеплителя имеет отличные химическая стойкость, а также устойчивость к низкие температуры. Благодаря различным преимуществам, изоляция из сшитого полиэтилена значительно вытеснила традиционные классические типы с бумажной изоляцией во многих секторах. Во избежание проникновение влаги, а также для продления срок службы, среда с изоляцией из сшитого полиэтилена кабели напряжения выполнены с продольным водонепроницаемое экранирование, включая дополнительную набухающая лента и внешняя оболочка из полиэтилена. Куртка изготовлена ​​на основе высоких полиэтилен плотности (HDPE), в который добавка органическая перекись смешивается. Из-за нагрева и давление цепи молекул соединяются вместе, обеспечение перехода от термопласта к эластичное состояние. По сравнению с кабелями с ПВХ и бумажной изоляцией, Преимущество среднего напряжения с изоляцией из сшитого полиэтилена силовые кабели в том, что они обладают низким диэлектрический коэффициент, например, в 100 раз меньше чем у кабелей с ПВХ изоляцией. Кроме того, лучшее значение диэлектрической проницаемости влияет на низкую взаимную емкость, короткое замыкание на массу и зарядка ток кабелей с изоляцией из сшитого полиэтилена. Хорошие свойства этих кабелей остаются неизменными в широком диапазоне температур.

Характеристики из сшитого полиэтилена Допустимо рабочая температура: Для постоянного (нормальный) режим: + 90 ° C / + 194 ° F В коротком замыкании: + 250 ° C / + 482 ° F В режиме перегрузки и ущерб от моря: до + 130 ° C / 266 ° F Специальная термостойкость: 3.5 К x м / Вт Диэлектрическая проницаемость: 2,4 Удельное сопротивление (20 ° С): мин. 10 16 Ом x см Коэффициент потерь (тангенс δ) (20 ° С): макс.0,5 х 10 -3 Плотность: 0,92 г / см 3 Разрывная нагрузка: мин. 200% Предел прочности на разрыв: мин.12,5 Н / мм 2

Проводник и внутренний Полупроводящий слой Проводник Медь или алюминий, круглый, многопроволочный многожильный и компактный, согласно VDE 0295 и HD 383. Внутренний полупроводящий слой Полупроводящее соединение, сшитое, мин. толщина стенки 0,3 мм.

Сшитый полиэтилен (XLPE), компаунд типа 2XI1 согласно DIN VDE 0207 часть 22 и HD 620.1 Номинальная толщина стенки изоляции 6/10 кВ = 3,4 мм 12/20 кВ = 5.5 мм 18/30 кВ = 8,0 мм

Наружный Полупроводящий слой Внешний полупроводящий слой экструдированный вместе с внутренним полупроводящий слой и изоляция за один рабочий процесс и стыкуются друг с другом Полупроводящее соединение, сшитое, толщина стенки 0.От 3 до 0,6 мм

Концентричность проводника Разница между максимальной и минимальное значение 0.5 мм не должно быть превышено.

Над внешним полупроводящим слоем необходимо использовать полупроводящую ленту.

Экранирование медных проводов должно иметь минимум диаметр 0.5 мм и более медь лента, нанесенная по спирали с минимальной толщиной 0,1 мм. Медь поперечного сечения согласно DIN VDE 0273 и 0276.

Над экраном, а также под внешняя оболочка необходимо использовать разделительный слой (е.грамм. Лента).

Полиэтиленовый компаунд DMP2 согласно HD 620.1 и 2YM3 по DIN VDE 0276 часть 3, черный или ПВХ пластикат DMV6 по HD 620.1 и YM5 согласно DIN VDE 0207 часть 5, красный Толщина стенки = 2,5 мм, для 1 x 500 мм 2 / 30 кВ = 2,6 мм

Во избежание повреждений, силовые кабели среднего напряжения с изоляцией из сшитого полиэтилена следует аккуратно уложить и установить.Это необходимо убедиться, что кабели не натягиваться на твердые или острые края. Кабель концы должны быть герметично закрыты. После резки длина обоих концов должна быть немедленно запломбирована. Рекомендуемая глубина установки от 60 до 80 см. Обычные одножильные кабели в трогательной или треугольной форме трилистника. Для установки в трубопроводы, особенно влияние теплоизоляции воздушного пространства между кабелем и внутренней стенкой кабелепровода следует считать. Внутренний диаметр кабелепровод должен быть как минимум в 1,5 раза больше диаметр кабеля.

Во время установки кабелей из сшитого полиэтилена радиус изгиба не должен быть ниже следующих значений: Кабель без металлическая куртка = 15 x кабель Ø Кабель с куртка из ламината алюминия = 30 х кабель Ø

Во время установки температура не должна быть ниже следующих значения: Для XLPE изоляция + куртка из ПВХ = -5 ° С Для XLPE изоляция + полиэтиленовая оболочка = -20 ° С

Макс.Допустимая прочность на разрыв Потянув за проводники с протяжной головкой (не для бронированных кабелей) P = No.проводов x сечение проводника x δ δ = допустимое растягивающее усилие Н / мм 2 — для медной жилы: 50 Н / мм 2 — для алюминиевого проводника: 30 Н / мм 2

Ток Пропускная способность Согласно части VDE 0276 620, -5C или HD 620 S1

Глубина укладки: 0.7 — 0,8 м Температура грунта в глубина закладки: + 20 ° C / + 68 ° F Удельная теплостойкость: 1,0 K м / Вт Коэффициент нагрузки: 0.7 (ЭВУ-нагрузка)

Температура воздуха: + 30 ° C / 86 ° F Коэффициент нагрузки (постоянный нагрузка): 1.0

Установка в трубопроводах Кабели для системы кабелепровода установка в грунт, уменьшение допустимая нагрузка по току с коэффициентом 0.85 рекомендуется.

Вид напряжения Тест Напряжение Испытание в кВ U 0 / U = 6/10 кВ U 0 / U = 12/20 кВ U 0 / U = 18/30 кВ Проверка напряжения а.c. в кВ 15 30 45 Проверка напряжения постоянного тока в кВ 48 96 144 Проверка напряжения а.c. (1000 з) 18 36 54

Напряжение Испытание кабельной системы Во время работы или после установки силовых кабелей среднего напряжения, диэлектрик может быть испытан с чередованием или постоянного тока.Продолжительность теста продолжается 30 минут. Вид испытания напряжением U 0 / U = 6/10 кВ U 0 / U = 12/20 кВ U 0 / U = 18/30 кВ Проверка напряжения а.c. в кВ 12 24 36 Проверка напряжения постоянного тока в кВ 34 до 48 67 до 96 76 до 108

Две главные вещи, которые следует учитывать при использовании кабеля Ethernet и питания

Написано Доном Шульцем, техническим торговым представителем и сертифицированным техником Fluke Networks

Вы когда-нибудь задумывались о последствиях прокладки кабеля Ethernet рядом с кабелем питания? Как сделать установку безопасной? А как избежать потери данных? Ответ более сложный, чем простое измерение расстояния.Чтобы обеспечить безопасность и целостность вашей сети, необходимо учесть две простые вещи. Сначала идет…

Безопасность

• Кабели данных Ethernet классифицируются как низковольтные. Любой тип проводки переменного тока классифицируется как высоковольтный — даже 120 В переменного тока.
• При прокладке неэкранированного кабеля передачи данных параллельно с обычными силовыми кабелями с напряжением в жилых помещениях (например, 120 В или 240 В переменного тока), согласно NEC (Национальный электрический кодекс), он должен быть разделен не менее 200 мм или 8 дюймов.
• NEC также указывает, что экранированные кабели для передачи данных могут быть проложены параллельно с жилым кабелем питания более низкого напряжения, если соблюдается расстояние 50 мм или 2 дюйма.
• Вы можете пересекать электрический кабель с кабелем Ethernet под прямым углом, сколько захотите.

Следует отметить, что это должно соответствовать национальным строительным нормам США. Большинство муниципалитетов приняли этот кодекс без изменений. Однако есть муниципалитеты, у которых есть свои правила.Ответственность за выяснение этого вопроса лежит на установщиках. Однако обычно вы не заметите разницы в вашем районе.

NEC имеет дело с индукцией напряжения . Индукция напряжения означает, что напряжение может фактически передаваться от одного кабеля к другому из-за магнитного поля, создаваемого кабелем с более высоким напряжением. В случае кабельной разводки данных Ethernet это было бы нехорошо. Эффектом будет чувствительное электронное оборудование, получающее напряжение, когда оно не должно, потенциально может вызвать опасность возгорания или напряжение, достаточно сильное, чтобы вызвать травму или даже смерть.

Индукция напряжения приобретает совершенно новое значение, когда речь идет о кабелях с очень высоким напряжением, например, 480 В. ЗАПРЕЩАЕТСЯ ни при каких обстоятельствах прокладывать кабели данных Ethernet параллельно с кабелем сверхвысокого напряжения, если только…

• Силовой кабель правильно заземлен.
Кабель передачи данных Ethernet
• экранирован и правильно заземлен только с одного конца.
• Кабель питания или кабель данных Ethernet (или оба) проложены через отдельный металлический кабелепровод.
• Кабелепровод (и) правильно электрически заземлен.
• Кабели разделены расстоянием не менее 8 дюймов, даже если оба проложены в отдельных металлических кабелепроводах.

Если вы используете неэкранированный (U / UTP) кабель Ethernet рядом с высоковольтным электрическим проводом, то вместо этого начните увеличивать расстояние до футов. Хорошее число для начала — четыре фута или 48 дюймов. Я говорю «старт», потому что, хотя силовой кабель может быть 480 В, величина силы тока, проталкиваемой по кабелю, может потребовать еще большего увеличения этого расстояния.

Проблема в том, что от NEC можно следовать только базовым инструкциям. Это привело к анекдотическим свидетельствам некоторых (из лучших побуждений) людей, которые утверждают, что прокладка кабелей Ethernet параллельно электричеству на более близких расстояниях не причиняет вреда. В их случае, вероятно, этого не произошло, потому что электрический провод не был доведен до предела силы тока. Итак, в их конкретной ситуации в то время, когда они заявили это анекдотическое свидетельство, это стало фактом, и они повторяют это как таковое.

Дело в том, что величина силы тока, которую проходит электрический провод, будет варьироваться в зависимости от того, что вы к нему подключили, и от того, когда вы используете подключенное устройство.То же самое можно сказать и о кабеле Ethernet … объем данных, проходящих по кабелю, непостоянен.

Целостность данных

Помимо кода соответствия, разделительные расстояния ориентированы на электрическую безопасность, а не на целостность данных с высокой пропускной способностью. Поскольку к кабелю передачи данных Ethernet предъявляются все возрастающие требования, такие как 5GBASE-T и 10GBASE-T, рекомендации NEC могут оказаться недостаточными для защиты от потери данных, несмотря на то, что вы не сожжете свой дом.

Для всех практических целей, если не ожидается, что кабель Ethernet превысит скорость 1000BASE-T (1 гигабит), то приведенные выше рекомендации по безопасности можно считать минимумом для целостности данных. Это означает, что электромагнитные и радиочастотные помехи (EMI / RFI) не будут проблемой для обеспечения передачи сигналов без потери пакетов. К счастью, в настоящий момент подавляющее большинство домашних сетей работают не быстрее, чем 1 гигабит.

Для Ethernet, который, как ожидается, будет поддерживать 2.5 Гигабит или более высокая скорость при параллельной работе с электричеством, следующие минимумы и советы дадут наилучшие результаты для целостности данных:

Для обычной проводки переменного тока, например, 120 В или 240 В:

• Держите неэкранированный кабель данных Ethernet на расстоянии не менее 16 дюймов от силовых кабелей и перекрещивайте их только под прямым углом.
• При использовании экранированного и заземленного кабеля Ethernet минимальное расстояние уменьшается до 4 дюймов, но по-прежнему пересекается только под прямым углом.
• При использовании металлического кабелепровода для кабеля Ethernet или если проводка переменного тока уже находится внутри металлического кабелепровода, вы можете использовать правило разделения 2 дюйма.

Для проводки переменного тока с очень высоким напряжением, например 480 В и выше:

• Держите кабель передачи данных Ethernet как можно дальше — это общее практическое правило!
• Если невозможно избежать близости, всегда используйте экранированный кабель для передачи данных Ethernet и держите его на расстоянии 48 дюймов или более от источника такого напряжения. Пропустите кабель Ethernet внутри металлического кабелепровода, если это возможно, или установите стальной барьер между кабелями низкого и высокого напряжения.
• Все кабели данных Ethernet должны быть электрически заземлены на одном конце.

Я знаю, что нужно усвоить много различной информации, и то, что вы должны делать, зависит от множества факторов. Думаю, для этого нужна хорошая инфографика!

Соблюдение правил безопасности NEC и данных указаний по обеспечению целостности данных позволит прокладывать кабель, который не только безопасен, но и менее подвержен потере данных. Знайте свое окружение, примите соответствующие меры и проконсультируйтесь с электриком.

trueCABLE представляет информацию на нашем веб-сайте, включая блог «Кабельная академия» и поддержку в чате, как услугу для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта.Хотя информация на этом веб-сайте касается сетей передачи данных и электрических проблем, это не профессиональный совет, и вы полагаетесь на такие материалы на свой страх и риск.

.

No related posts.
