Отличие контрольного кабеля от силового: Чем отличается контрольный кабель от силового?

Отличие кабеля ВВГ от КВВГ | Элкаб

На электротехнических форумах пользователи очень часто задаются вопросом, чем кабель ВВГ отличается от КВВГ? Мнений существует множество, одни утверждают, что данные кабели сходны и взаимозаменимые, другие пользователи считают это суждение ошибочным. Имеется так же мнение, что кабель КВВГ это неудачная копия ВВГ. Существует ли разница между данными видами или это просто аналоги друг друга? Давайте разберемся по порядку.

Кабели ВВГ и КВВГ

Кабели ВВГ и КВВГ

Главное отличие ВВГ от КВВГ — это совершенно разная сфера применения.

Силовые кабели предназначены для передачи и распределения электрической энергии.

Контрольные кабели используются для передачи низковольтных маломощных сигналов управления в различных электротехнических устройствах.

Что же касается конструкции изготовления, существует отличие в расцветке изолированных проводников. Все проводники контрольных кабелей скручены в повив, с обязательным наличием синего провода, он называется счетной жилой, проводник красной расцветки – жила указывающая направление, третий провод в повиве любого другого отличного цвета.

Для изделий марок ВВГ изоляция одинаковой расцветки, фазные провода могут иметь буквенную маркировку, нулевой проводник отличается синей расцветкой, заземляющая жила – желто-зеленого цвета, могут отличаться меньшим сечением, чем фазные проводники.

Так же есть разница по количеству жил и сечениям в нем. Количество жил в контрольном от 4 до 72 с медным сечением от 0,75 до 10 мм2, с алюминиевым от 2,5 до 10 мм2. В силовых кабелях количество жил от 1 до 5, с сечением минимум от 1,5 мм2 до 500 мм2

Силовой кабель при испытании током выдерживает напряжение до 3000 Вт в течение 10 минут или десятикратное увеличение испытательного напряжения от величины эксплуатационного, а контрольный до 2500 Вт в течение 5 минут. В эксплуатационном режиме должен быть подвергнут испытанию напряжением 1500 Вт переменного тока.Следующее весомое отличие это предельная температура нагрева проводника, в силовом кабеле она составляет 80°С, в контрольном с резиновой изоляцией — 65°С, а в поливинилхлоридной изоляции до 70°С.

Данные кабели так же будут отличаться и по эластичности, так обычный контрольный кабель может изгибаться до 4 внешних диаметров, в силовой до 10.Кроме этого существует еще ряд несоответствий связанных с применением и способом прокладки. Силовой кабель способен распределять и передавать электрическую энергию, (данный вид не рекомендуется для подземных работ), а контрольный кабель марки КВВГ, кроме укладки в траншеи, выдерживает неблагоприятную среду, при этом способен передавать только маломощный сигнал для управления оборудованием.

Впрочем, самым существенным отличием, которое влияет на сферу применения кабеля, и на номинальное рабочее напряжение, будет являться разница в толщине защитных слоев, как у жил так и у внешней оболочки. По ГОСТу РФ толщина внешней оболочки ВВГ должна составлять – 1,5 мм, для контрольного — 1,2мм. Логично, что отличие толщины изоляционных слоев будет влиять на разную стоимость кабелей, поскольку материала для силового расходуется больше.

Несмотря на внушительные отличия кабели, изготавливаются по одной технологии, имеют медное и алюминиевое исполнение токопроводящих жил, внутренние и внешние оболочки производятся из одинакового материала-поливинилхлорида пластиката или резины.

Итак, можно сделать вывод: условно кабели взаимозаменяемы, при соблюдении условий, что контрольный кабель заменяется более стойким к пробивному напряжению силовым и при пересечении типоразмеров. Но следует отметить, что подобная замена возможна только  в не жестких эксплуатационных условиях.

Элкаб — кабельно-проводниковая продукция

Соединительные кабельные муфты для контрольных кабелей — ПСТк

• Предназначены для соединения и ремонта контрольных кабелей:
• с ПВХ изоляцией
• с броней и без брони
• на напряжение 1 кВ
• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей:
  КВВГ, КВВГнг, КВВГнг LS, АКВВГ, КВББШВ, КВВБ, АКВББШВ
• Муфты устанавливаются в земле, тоннелях, каналах и других кабельных сооружениях
• Для соединения жил кабеля используются изолированные соединительные гильзы ГСИ, что обеспечивает одновременно соединение и изоляцию жил кабеля
• Для соединения жил контрольных кабелей используются мультиразмерные гильзы в изолированном ПВХ корпусе. Гильзы ГСИ (КВТ) входят в базовую комплектацию (за исключением муфты ПСТк (4–10)/(4–10))
• Опрессовка изолированных гильз осуществляется пресс-клещами: СТА-01, СТВ-01, СТК-01, либо наборами: СТF, CTB производства «КВТ»
• Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемой трубки, выполняющей функцию внешнего защитного кожуха, обеспечивает полную герметизацию муфты после монтажа
• Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), портативные бутановые горелки «КВТ», высокотемпературный фен ТТ-1800 (КВТ)
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-061-97284872-2014

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
57245	ПСТк (4–7)/(0. 75–1.5) (КВТ)	Соединительная	термоусаживаемая	1	0.75/ 1.5/ 1.0	7/ 4/ 5	Пластмассовая	Внутренняя и наружная	без брони/ с броней
66564	ПСТк (10–37)/(0.75–1.5) (КВТ)	Соединительная	термоусаживаемая	1	0.75/ 1.0/ 1.5	37/ 10/ 14/ 19/ 27	Пластмассовая	Внутренняя и наружная	без брони/ с броней
57247	ПСТк (4–14)/(1.5–2.5) (КВТ)	Соединительная	термоусаживаемая	1	1. 5/ 2.5	14/ 4/ 5/ 7/ 10	Пластмассовая	Внутренняя и наружная	без брони/ с броней
57248	ПСТк (19–37)/(1.5–2.5) (КВТ)	Соединительная	термоусаживаемая	1	1.5/ 2.5	37/ 19/ 27	Пластмассовая	Внутренняя и наружная	без брони/ с броней
57249	ПСТк (4–10)/(4–10) (КВТ)	Соединительная	термоусаживаемая	1	4/ 6/ 10	10/ 4/ 5/ 7	Пластмассовая	Внутренняя и наружная	без брони/ с броней

5

Кабели: Контрольные и Сигнальные (КВВГ, МКШ, МКЭШ) – CS-CS.

Net: Лаборатория Электрошамана

Многожильные сигнальные и контрольные кабели: КВВГ, МКШ, МКЭШ

Этот пост составлен из двух постов: когда-то в 2012 году (21.10.2012) я написал пост про кабели КВВГ, а потом, в 2016 году — отдельно пост-заметку про кабели МКЭШ. В те времена я эти кабели использовал постольку поскольку, и информации было мало.
Сейчас я слил эти посты в один, слил комментарии с двух постов вместе и добавил новые фотки и подробную инфу! А продолжу я эти посты ещё двумя постами — про гибкие силовые кабели и про кабели для RS-485.

Дата поста изменена на 2019 год, чтобы все увидели этот пост и перечитали его. Вставлены ссылки на посты про расключение кнопок управления светом, примеры применения кабелей. Старые фотки от 2012 и 2016 года оставлены по ходу повествования =)

История этих постов уходит корнями в далёкое детство: я очень любил гибкие круглые кабели, в которых много жил и постоянно их искал. Мне не нравились телефонные кабели, так как проводки там были тонкие и неудобные, а любил я кабели с гибкими жилами.

Это всё — лирика! Но где у нас в щитах или электрике квартир/коттеджей нужны кабели с большим числом жил? А для того, чтобы передавать много сигналов в щиты! Вообще, к поиску кабелей с большим числом жил я пришёл тогда, когда мне понадобилось подключать кнопки для импульсных реле и захотелось сделать кабель, в котором одна жила — общая (фаза на кнопки), а остальные жилы — сигналы от этих кнопок (про это сначала почитайте пост про подключение импульсных реле, а потом пост про кнопки для них).

Обычные кабели для электропроводки выпускаются на 2, 3, 4, 5 жил. Складские позиции обычно на 3 и 5 жил. А вот шо делать, когда тебе надо 7 или больше жил? Вот тогда-то на помощь приходят многожильные кабели, у которых можно найти 3, 5, 7, 10, 14 жил (это чаще всего стандартный ряд числа жил). Я захотел поделить их на две группы: силовые и управления, потому что кабели разных марок и типов имеют разный ряд сечений жил. Например, хрен вы найдёте МКШ с жилами на 2,5 квадрата (или он будет дико заказной).

С другой стороны кабель КГВВ с жилами на 2,5 или 4 квадрата найти можно!

Поехали разбираться!

1. Типы и терминология жил кабелей. Ещё раз, последний, чтобы никто не запутался.

И разбираться мы сначала будем с мать её терминологией. Честно сказать? За эти годы вы меня с ней достали, поэтому я в последний раз напишу про разницу между «одножильный-многожильный», а потом буду за незнание этого пиздить =)

Одножильный кабель или провод — это значит, что внутри него есть всего один проводник. Одна штука, одна жила. А многожильный — когда жил (отдельных проводов) внутри — больше одной. То есть, вот ЭТО вот:

Красивый срез кабеля 1х630

Это одножильный кабель. Сечением 1х630 квадратов (это из поста про толстые кабели). А кабель хотя бы в 2х1,5 — из двух жил — это многожильный кабель.

А то, что все называют «одножильным» и «многожильным» правильно называется однопроволочным и многопроволочным. Лучше говорите жаргонно: жёсткая жила и мягкая жила, и не пытайтесь выпендриваться терминами, если не до конца в них разбираетесь =)

2.

Многожильные кабели. Нафига они нужны и почему я начал ими пользоваться.

Вернусь к тому, с чего начинал этот пост: зачем нужны кабели с большим числом жил? Где их можно и удобно применять? Давайте подумаем и выпишем разные варианты, объединять которые будет то, что один кабель с большим числом жил всегда будет занимать меньше места, чем несколько кабелей с меньшим числом жил.

Многожильные сигнальные и контрольные кабели: КВВГ, МКШ, МКЭШ (вид сзади)

Во-первых, как кабели управления светом — кнопками для импульсных реле/ПЛК. Когда мы монтировали огромную квартиру (ссылки на посты: Раз и Два и Три), в которой было по 5 кнопок управления светом в каждой комнате (и ещё и в нескольких местах), то вот там эти кнопки очень удобно завелись на кабель КВВГ 7х1,5: одна жила была общей, а остальные шесть жил шли на 5 кнопок (одна в резерве).

Вот схема разводки с той квартиры:

Схема-пример использования кабеля КВВГ для подключения 5 кнопок

Причём в зависимости от того, как защищается эта линия кнопок внутри щита, кабель можно брать с сечениями на 1,5 квадрата (под автомат на 10А, которым сразу и цепи управления и линии света защищаются), а можно защитить кабель управления клеммой с предохранителем и взять его на 0,5 квадрата.

Во-вторых, такие кабели удобны для подключения всякого оборудования, для которого требуется нестандартное число жил и сечение. Ну хотя бы FAR’овских кранов, у которых пять жил (управление + концевик открытия). Там достаточно кабеля 5х0,75 — но силовые кабели ВВГ выпускаются минимум на 1,5 квадрата. И если вам не хочется тянуть толстый кабель — поищите его среди КВВГ/МКШ.

Другой пример — фанкойлы (вон из поста про щит на KNX на Пречистенку). На этот фанкойл надо передать питание вентилятора (L питание, L Скорость 1, L Скорость 2, L Скорость 3, N, PE) и управление магистральным клапаном хладогента (L открыть, L закрыть). Изначально проектанты накидали сюда аж три кабеля по 5х2,5 жил (зачем — хер знает), а я уложил это всё в один КВВГ 7х1,5.

В-третьих, хитрое применение кабелей КВВГ я выдумал, когда придумывал проект для управления светом в дачном доме. Там были комнаты, в которых было много групп света, но все эти группы были малонагруженные: вся комната висела на одном автомате на 10А.

Что можно было сделать (про эту фишку я подробно рассказывал в посте про кнопки для импульсных реле)? А сделать магистральный кабель на базе КВВГ таким образом, чтобы упаковать туда фазы после импульсных реле, общий ноль и PE (мы можем это сделать ТОЛЬКО если все эти импульсные реле висят на одном автомате), протащить такой кабель от щита до помещения, а потом там через необслуживаемую распаечную коробку развести его на отдельные кабели 3х1,5 до светильников так, как если бы они из щита такими и пришли. Такое решение сильно экономит в деньгах и в месте в трассах, которое занимают кабели.

ОЧЕНЬ ВАЖНО!!! Такие извращения, когда в один кабель упаковывается несколько разных сигналов, следует применять только тогда, когда этот кабель целиком отключается одним автоматом в щите. Это диктуется правилами безопасности: весь кабель должен отключаться целиком, не должно быть такого, что часть жил кабеля питается от одного автомата, а часть — от другого (как было в этом гребаном примере).

В-четвёртых, такие кабели бывают экранированными. Поэтому ими удобно подключать разные датчики (температуры или давления — в будущем посте я расскажу про такой щит). В этом случае нам удобно взять гибкий кабель МКЭШ (с экраном) небольшого сечения (на 0,5 или даже на 0,35 кв.мм) и изящно протащить его до датчика.

3. Кабели КВВГ (и их производные). Счёт и обозначение жил кабелей.

Начинаем с кабелей КВВГ. Сейчас есть все их модификации, которые такие же как у силовых кабелей: КВВГ, КВВГнг, КВВГ(А)нг-LS. Это кабели, которые называются контрольными, потому что у них может быть большое число жил (от 4 до 37 штук). Жилы — однопроволочные (жёсткие), сечения от 0,75 до 2,5 кв.мм. Чаще всего в наличии бывают кабели с жилами на 1,5 квадрата, а найти 0,75 уже тяжелее (по отзывам заказчиков, которым я закладывал такие кабели в проект).

Я отношу этот кабель к силовым, потому что он имеет жёсткие жилы и рассчитан на напряжение до 600 вольт. То есть, гонять по нему 230V и использовать его в стационарной проводке — прям милое дело! И тут как раз нам на руку его однопроволочные жилы: затащил его на клеммы в щите — и не паришься. Ну или воткнул его в контакты кнопок света — и тоже не паришься.

В промке этот кабель любят на всяких подстанциях: ими удобно подключать приводы или измерительные цепи. Где-то у меня валялась фотка щита управления то ли выключателем, то ли разъединителем (то ли ещё чем) — и вот там ясно видны КВВГхи. Если нужно — то такие кабели выпускаются ещё и с экранированием (обозначение «КВВГЭ«).

Первое, с чем я столкнулся, когда купил КВВГ для своего первого проекта — это то, что у него совсем другая логика обозначения жил. В обычных силовых кабелях (на 3 и 5 жил) жилы всегда обозначаются цветом: или вся жила красится, или на ней делается цветная полоска. С этим всё понятно: этого требует стандарт на силовые кабели — там надо чётко определять, где фазы (фаза), где ноль и где PE.

А вот во всех контрольных или монтажных кабелях совсем другая система обозначений! Я сейчас про неё расскажу! Вот вам фотка двух кабелей КВВГ. У одного жилы разноцветные (и вы могли бы ожидать именно этого), а у другого — якобы ошибка, всего две цветные жилы, а остальные белые и прозванивай их как хочешь.

Кабели КВВГ и КВВГ-нг 7×1.5 кв.мм

Ошибка? Нет! Это не ошибка! И не происки заводов или каких-нить успешных менеджеров. И даже не махинации вида «во, осталось дохрена белого провода, ща мы его весь на КВВГ спустим, похер, прозвонят как-нибудь»… =) Причём всё это вообще зависит от завода и даже от партии кабеля. Некоторые заводы всегда делают цветные жилы, а некоторые то херачат цветные + белые, а то цветные + красные или ещё хрен какие (особенный треш твоорится с цветами у МКШ).

Это всё-таки не ошибка — а специальная система обозначений жил! И любой монтажник этот самый КВВГ с белыми жилами расключит и даже ничего не удивится! Вот помните многопарные кабели типа «Витая пара»? Там каждая пара имела свой цвет, а группы пар тоже имели свой цвет. А цвет обозначал порядковый номер пары или группы пар. Надо было помнить пять цветов — и мы могли точно определить номера пар и групп.

А в многожильных кабелях типа КВВГ, МКШ/МКЭШ (и забегая вперёд — кабелях типа КГВВ, РПШ) тоже есть счёт: жилы считаются по кругу! Поэтому нам надо всего лишь знать начало и направление круга — и для этого достаточно двух цветных жил в кабеле!

Давайте разберём простой пример на тех двух кабелях из фотки выше (от 2012 года). Смотрите на левый кабель на срезе:

Вид среза кабелей КВВГ и КВВГ-нг

Видите, как расположены жилы? Есть внешний круг из шести штук и одна жила в центре. Вот берём и считаем по кругу в любом направдении, какое нам нравится. Например, так:

• Красный = первая;
• Первый белый после красного = вторая;
• Второй белый = третья;
• Третий белый = четвёртая;
• Четвёртый белый = пятая;
• Синий = шестая.

Ну а центральная — седьмая, она в центре и легко находится. Считать так можно хоть по часовой, хоть против часовой стрелке. А если в кабеле будет больше чем семь жил, то таких кругов будет несколько — они будут вложены друг в друга.

Зацените новую фотку. Слева на ней КВВГнг 10х1,5. Тут видны два круга: восемь штук снаружи и две в центре. Считаем так же: зелёная, жёлтая и пошли по часовой. А справа — кабель другого завода (7х1,5), в котором с завода все жилы сразу цветные.

Кабели КВВГ на 7 и 10 жил разных заводов (счёт жил кабеля)

Не ждите стандартных цветов: здесь важен просто номер жилы, а не PE или L/N, потому что кабель предполагается использовать как контрольный. Поэтому когда вы его монтируете, вам надо пометить жилы таким образом, чтобы другие монтажники могли после вас в них разобраться.

Для пометок можно использовать бирки, цветные термоусадки или чёрточки на жилах (если они белые — то чёрным маркером): чёрточка ставится по номеру жилы (такой способ использовали в старые времена). Вот примерчик на том же кабеле в десять жил:

Пример маркировки жил кабеля чёрточками

Ну а совсем близко от себя вы можете встретить кабели КВВГ в подключении светофоров! =) Вот я в 2012ом году фоткал временное подключение светофора на Шоссе Энтузиастов:

Применение кабеля КВВГ в светофорах

Народ тут атжог на WAGO — сращивал несколько КВВГ между собой, потому что в этот момент там перестраивали переходы и временно переносили светофоры.

Применение кабеля КВВГ в светофорах

4. Кабели типа МКШ/МКЭШ и их применение.

Теперь переходим к кабелям МКШ/МКЭШ (экранированные). Они у нас значатся как межблочные монтажные, но их охрененно применять как кабели для подключения всяких хреновин с небольшими токами. У МКШ/МКЭШ не будет больших сечений (максимум около 0,75..1,5 кв.мм), зато есть более мелкие, чем у КВВГ. Например на 0,35 и 0,5 кв.мм. Число жил — до 14ти штук. Рабочее напряжение — до 500 вольт (то есть, гонять сетевое 230V можно легко и без проблем). Жилы — гибкие (многопроволочные).

Самое главное их достоинство — гибкость. Из такого кабеля можно сделать какой-нить шлейфик управления для домашних поделок или какой-то техники, подключить датчики или какие-нибудь сервоприводы: кабель же можно взять небольшого сечения, и он будет небольшого диаметра, а гибкие жилы можно вообще облудить и припаять.

Как только я стал уходить с обычных импульсных реле, которые я защищал автоматом на 10А и использовал из-за этого кабели на 1,5 кв.мм, на ПЛК и Logo, то я стал использовать кабели типа МКШ для линий кнопок света, чтобы эти кабели занимали меньше места в кабельных трассах.

Так как кабели имеют гибкие жилы, то если мы втыкаем их в пружинные контакты кнопок/выключателей, то эти жилы надо обжать наконечниками НШВИ (для UNICA) или НШВ (без юбочек) для тех серий выключателей и кнопок, куда НШВИ из-за своей юбочки не довлазят.

Применение кабелей МКШ для расключения кнопок управления светом по квартире (через импульсные реле / ПЛК / Logo)

С цветами у МКШ ещё большее раздолбайство и трешак, чем у КВВГ. Вот зацените три штуки кабелей. Все на пять жил, но цвета совсем разные =))

Кабели МКШ 5х0,5..0,75 и разные по цвету жилы (это нормально)

Но правило подсчёта жил кабелей — то же самое. Вот тут на срезе это хорошо можно увидеть. Снова берём последовательность, например, по часовой стрелке — и панеслась: чёрный, синий, далее…; жёлтый, зелёный, далее…; белый, жёлтый, далее…

Счёт проводов в кабелях МКШ/МКЭШ/КВВГ и прочих подобных

Мы монтировали один щит, кабели под который надо было найти срочно — их пришлось собирать разных партий и разных заводов из наличия. Так вот один раз (я такого никогда не видел) мне попался МКШ, в котором жилы имели свивку в пары и по этим парам их и надо было определять:

Интересный кабель МКШ/МКЭШ, в котором жилы скручены попарно

Кабели МКЭШ точно такие же как и МКШ, но с экраном вокруг кабеля. То есть по ним можно передавать чувствительные сигналы. Или наоборот — делать так, чтобы сигналы из этого кабеля не создавали помех другим. Ну, конечно же, экран не панацея от всего подряд. Мне вон ща на мыло чувак написал о том, как ему КВВГЭ для управления сервозадвижкой экранировать от насоса с напряжением в 6 кВ. Блин, да никак. Разносить кабели и пиздец… =)

Вот образцы кабелей МКЭШ с разным числом жил и партий (опять же напоминаю, что цвета жил всегда отличаются и вон — некоторые заводы делают разноцветные жилы).

Кабели МКЭШ (экранированые), аналогичные кабелям МКШ

В щите котельной в Папушево, про который я расскажу в будущих постах, я использовал МКЭШ для датчиков температуры и давления по котельной. Эти датчики имели контакт экрана или PE, и со стороны датчиков я подключал экран МКЭШ к этим контактам.

А со стороны щита разделал МКЭШ таким вот образом: выпустил экраны назад и надел на это место термоусадку. Потом я подключил эти экраны на клеммы PE, которые специально для этого поставил в щит.

Вывод экрана кабелей МКЭШ внутри щита при подключении

В 2016 году я собирал щит на ОВЕНе, и там у меня возникла задачка прокинуть измерения параметров сети через место в щите, в котором навалом сигналов управления 0..10V с ПЛК. Я подумал — и купил МЭКШ 10х0,75. Сейчас вставлю кусочек того поста.

Кабель МКЭШ 10×0,75

Решил я по приколу заморочиться. Собираю я, значит тот самый щит на ОВЕНе, про который уже упоминал — как я там всякие монтажные хитрости применял — и в этом щите у меня есть небольшой блок клемм, на который выведены сигналы с ввода сети и с трансформаторов тока. Чтобы ПЛК мог получать данные о потреблении и чего-нибудь с ними делать. Но ввод сети у меня находится сверху щита. А ПЛК — снизу. И ещё рядом с этим модулем ввода параметров сети (так называется штуковина, которая всё меряет и по RS-485 в ПЛК отдаёт) стоит модуль ввода температур.

Ну и как-то стало мне скучно тащить пучок измерительных хвостов через весь щит вместе со всякими сигнальными. И стал я думать, как аудиофил — может экранировать чем-то? Или жгут какой выдумать? А потом стал искать какой-нибудь кабель, который мог бы мне подойти: иметь 10 жил, экран и быть рассчитан на сетевое напряжение. Все слаботочные провода и кабели я отмёл — там рабочее напряжение не то. КВВГ отмёл, потому что уж очень толстый на 10 жил и ещё и моножильный, а мне хотелось красивые гибкие проводки иметь. И нашёл — МКЭШ. Взял МКЭШ 10×0,75. Диаметр он имеет около 11 мм, и по всем документам расчитан на 500 вольт аж до 400 Гц. Что все мои запасы измериловки покрывает с огромным запасом!

Сегодня сгонял в «Электромонтаж», купил там кусок в 4 метра и начал с ним развлекаться. Срезал, зачистил, посмотрел как он устроен. Экран там сделан очень хорошо — честной оплёткой как в советском коаксиале типа РК-75, а не какой-нибудь фольгой. Провода внутри имеют адскую изоляцию, и наружняя оболочка тоже.

Кабель МКЭШ 10×0,75 (вид сзади)

Фотка тут плохая, но мы снова видим два круга из жил. Каждый круг имеет две цветные жилы (тут красная и жёлтая), и снова всё считаем по кругу.

Разделал я его хитро. Расплёл весь экран, скрутил его проволочки, одел их в тонкую термоусадку, а потом прессанул на неё наконечник ТМЛ. А после этого весь хвост кабеля одел в ещё одну термоусадку. В итоге я закрепил его около своего блока клемм для измерений:

Кабель МКЭШ 10×0,75 и щит автоматики (контроль ввода сети)

А в нижнюю часть щита я опустил его внутри WR-профиля: так как это кабель, а не отдельные проводочки, то мы его можем в металл уложить так, как будто он в металлическом лотке проходит.

Кабель МКЭШ 10×0,75 и его прокладка за WR-Рамой

Около измерительного модуля я его вывел в самом-самом низу перфокороба — он не помешает всяким мелким проводам в нём проходить. А дальше я его доподключу тогда, когда буду маркировку печатать на провода, потому что сам кабель тоже надо будет прозванивать и маркировать.

Кабель МКЭШ 10×0,75 и модуль ввода параметров сети ОВЕН МЭ110-220. 3М

Вот такое вот небольшое открытие. Кабель мне понравился и обрадовал! Если не найду ничего тоньше по диаметру — то куплю его 2х0,5 и разведу им аналоговые сигналы 0..10V.

…а наглая кошара начала жрать образец кабеля. Очень её часть медного экрана пропёрла.

Кабель МКЭШ и наглая кошара

Нажралась и задрыхла, сволочь. А потом опять небось блеванёт =) Задолбала она! =)

Кабель МКЭШ и наглая кошара

Дополнение от 2019 про кошару. Эта ТВАРЬ обгрызла второй кошке все усы, зассала и заблевала всё что можно, потом сожрала тапки, а потом сожрала кусок ПОДОДЕЯЛЬНИКА!!! Причём он так нормально ей зашёл — нигде никаких блевочков, полная тишь и гладь.

Кошка сожрала часть пододеяльника!

После этого её окрестили супер-офтальмусом и отдали туда же, откудова взяли — пускай другие дураки с ней возятся. Не заводите никогда ебанутых кошек! Если хотите — я как-нить ещё через N или M лет выложу на ЮТубчик нарезку про этого офтальмуса, мать её!

На этом — всё! В следующих постах (выпущу через пару дней) расскажу про многожильные силовые кабели и кабели для RS-485.

Конструкция и применение кабеля КВВГ

Особое место в кабельно-проводниковой продукции занимает использование контрольных кабелей. Их использование позволяет обеспечить сигналом датчики пунктов диспетчеров электрических сетей, управлять производственными процессами, обеспечить подводку электропитания к установкам, расположенных на территории заводов и цехов. Конструктивно, отличие силового и контрольного кабеля заключается в количестве жил, общее число которых в последнем может достигать 61 штук. Это связано с необходимостью передачи закодированных сигналов, то есть жилы контрольного кабеля содержат в себе разные единицы информации, которые передаются датчикам.

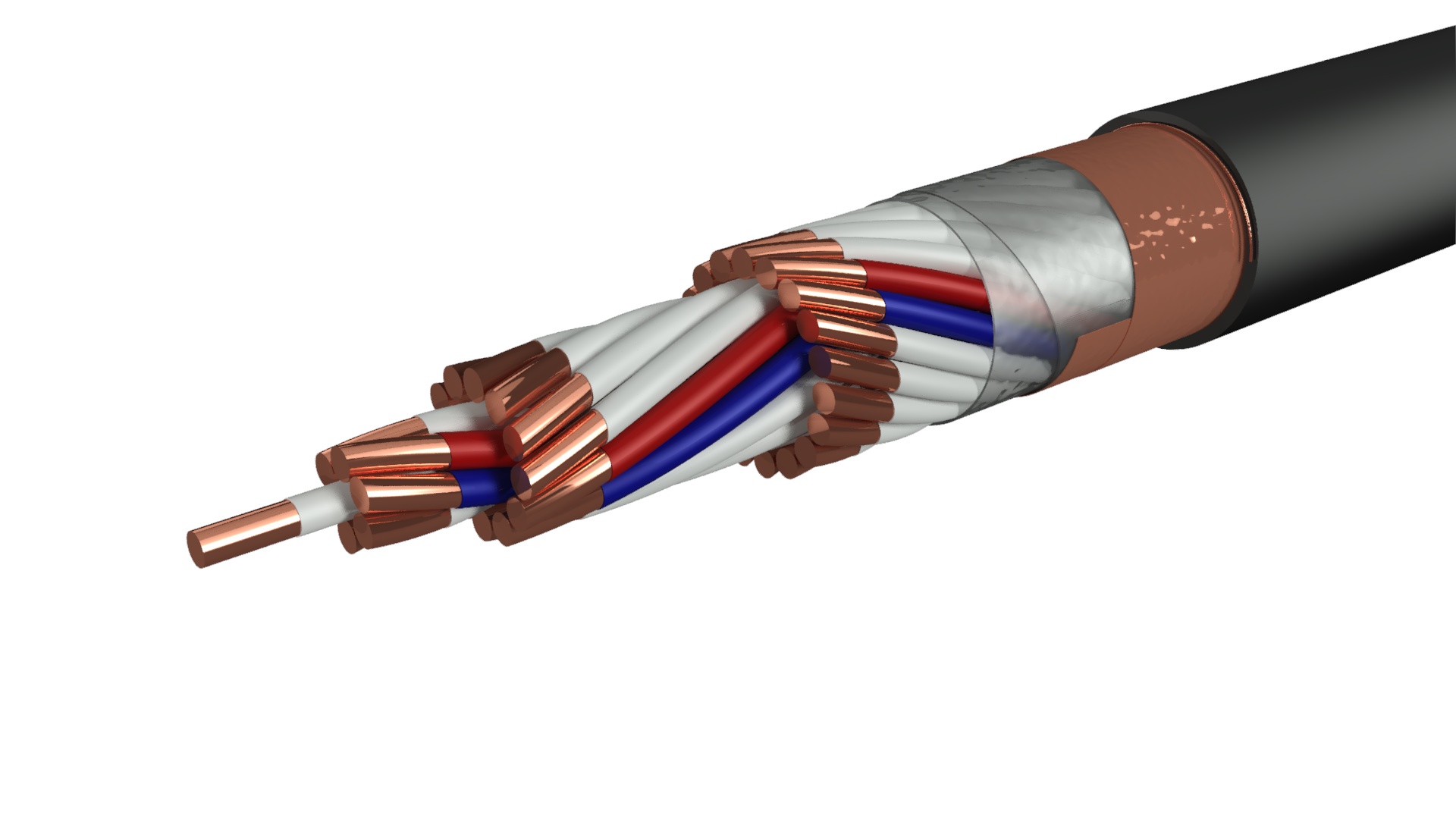

Конструкция КВВГ

Потенциал контрольного кабеля обширен. На практике электромонтёры применяют их в том числе для временного подключения электрических приборов малой мощности. Одним из наиболее распространенных видов является КВВГ:

• К — кабель контрольный с медными токопроводящими жилами, скрученных при наложении друг на друга и имеющих круглую форму, сечение может быть от 0. 75-16 мм²;
• В — изоляция из поливинилхлорида, покрывает каждую жилу для продления эксплуатационного срока, за счёт защиты от воздействия коррозии, высоких температур и растрескивания;
• В — оболочка из поливинилхлорида, выполняет роль кожуха и стягивает, находящиеся внутри жилы;
• Г — не предусматривает наличия дополнительного защитного покрова.

Кабель контрольный КВВГнг дополнительно предполагает нераспространение горения в условии групповой прокладки.

Применение и условия размещения

КВВГ может применяться в установках переменного тока, предполагающих напряжение, не превышающее 0.66 кВ и частоту в 100 Гц. При подаче постоянного тока, может функционировать и при напряжении до 1 кВ. Использование разрешено внутри помещений, на открытом воздухе (при условии защиты от УФ-лучей и использовании несущих тросов), в кабель-каналах, а также затопляемых коллекторах. При обеспечении защиты от давления и растягивания допускается прокладка в траншеях.
Короткие линии (до 50 м) разрешено размещать в гофрированной трубе, а вот для связи на более больших расстояниях, необходимо использовать кабельные пеналы или ж/б лотки. Технические характеристики позволяют осуществлять прокладку КВВГ без предварительного прогрева в зимний период, если температура опускается не ниже -15°C и при условии радиуса изгиба до 6 диаметров кабеля. Безопасная работа же гарантирована в диапазоне от -50 до +70°C. При повышении свыше +75°C кабель выходит из строя.
КВВГ широко распространен для управления производственных станков с ЧПУ, передачи сигналов от ЛЭП к диспетчерским пунктам, для обеспечения электропитание маломощных токоприемников. Их основная задача заключается в оперативном включении/выключении производственных приборов, возможности управления ими, а также в качестве защиты от короткого замыкания.

Дата публикации: 03.03.2021

Похожие записи:

Расшифровки кабельных обозначений (маркировок) — Профсектор

ШОГ	Шнур с параллельными жилами, с поливинилхлоридной изоляцией, особо гибкий, на напряжение до 300В для систем 300/300В. Шнур марки ШОГ может изготовляться в спиральном исполнении мерными длинами, при этом к марке шнура через дефис добавляют букву С»: ШОГ-С	Для присоединения электробритв, массажных и других подобных приборов с номинальной токовой нагрузкой не более 0,2 А
ШВП	То же, повышенной гибкости	Для присоединения радиоэлектронной аппаратуры, бытовых осветительных приборов, электроприборов микроклимата, электромеханических бытовых приборов, электровентиляторов и других подобных приборов, если шнур часто подвергается легким механическим деформациям
ШВД	Шнур одножильный, с поливинилхлоридной изоляцией, повышенной гибкости, на напряжение до 300В для систем 300/300В	Для декоративных осветительных гирлянд, для неподвижного защищенного монтажа внутри приборов (установок)
ШВВП	Шнур с параллельными жилами, с поливинилхлоридной изоляцией, с поливинилхлоридной оболочкой, гибкий на напряжение до 380В для систем 380/380В	Для присоединения приборов личной гигиены и микроклимата, электропаяльников, светильников, кухонных электромеханических приборов, радиоэлектронной аппаратуры, стиральных машин, холодильников и других подобных приборов, эксплуатируемых в жилых и административных помещениях, и для изготовления шнуров удлинительных
ШВЛ	То же, со скрученными жилами
ПВС	Провод со скрученными жилами с поливинилхлоридной изоляцией, с поливинилхлоридной оболочкой, гибкий, на напряжение до 380В для систем 380/660В. Предназначен для армирования неразборной арматурой (вилками и т.д.).	Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов, и для изготовления шнуров удлинительных
ПВСн	Провод со скрученными жилами с поливинилхлоридной изоляцией, с поливинилхлоридной оболочкой, гибкий, на напряжение до 380В для систем 380/660В. Не предназначен для армирования неразборной арматурой (вилками и т.д.).
ПВСП	То же, с параллельными жилами
ШРО	Шнур со скрученными жилами, с резиновой изоляцией, в оплетке из хлопчатобумажной швейной нитки, синтетической нити или из их комбинации, гибкий, на напряжение до 380В для систем 380/380В	Для присоединения бытовых электроутюгов
ПРС	Провод со скрученными жилами, с резиновой изоляцией, с резиновой оболочкой, гибкий, на напряжение до 380В для систем 380/660В	Для присоединения электронагревательных приборов
ПРМ	Провод со скрученными жилами, с резиновой изоляцией, с оболочкой из маслостойкой резины, гибкий, на напряжение до 380В для систем 380/660В	Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, средств малой механизации для садоводства и огородничества, электронагревательных приборов, контактируемых с маслами и смазками, и для изготовления удлинительных шнуров
ПСГ	Провод одножильный или со скрученными жилами, с резиновой изоляцией, с усиленной оболочкой из маслостойкой резины, на напряжение до 450В для систем 450/750В	Для передвижных токоприемников и механизмов

Применение кабелей и проводов в различных средах и условиях

Нашу современность принято назвать Веком Высоких Технологий. За последние сто лет человечество невероятно продвинулось в сфере энергетики. Электричество принесло в наши дома не только свет и тепло, но и то, что сейчас является для нас необходимым комфортом: зачастую мы не представляем своей жизни без бытовой техники.

Электроэнергия во многие сферы жизни внесла ощутимый вклад: транспорт, связь, медицина, даже культура. Естественно, что при активном развитии электротехники также развивались и проводники электрического тока – кабели и провода. Человеку, не связанному со сферой кабельной продукции, сложно представить себе всё многообразие этих изделий. Да и названия их постороннему не скажут абсолютно ничего: МГ, ВБбШв, AsXSn, FLAME-X 950 (N)HXH E30, КГНВ… Просто сочетания букв.

А вместе с тем это многообразие возникло в первую очередь из необходимости той или иной марки провода. Так же и буквы в названиях кабелей не взялись из ниоткуда – каждая что-то означает. В приведенной статье мы постараемся очень кратко описать какие есть правила применения кабелей, самые распространенные марки проводниковых изделий, разбив при этом продукцию на группы по условиям их применения – для удобства и лучшего ориентирования в нашем ассортименте.

Данную классификацию ни в коем случае не стоит считать научной и регламентированной. И, в свою очередь, перечень представленной продукции не является исчерпывающим. Все кабельные изделия мы распределили по следующим группам:

1. Кабель и провод для воздушных линий электропередач
2. Силовой кабель стационарного подключения
3. Контрольный кабель стационарного подключения
4. Безгалогенный кабель
5. Гибкие марки продукции
6. Провода и шнуры различного назначения
7. Кабель и провод для особых условий эксплуатации

Кабель для воздушных линий электропередач

Воздушные линии электропередач наиболее знакомы простому обывателю – из всех кабельных сетей именно эти на виду. Проводка в помещениях зачастую прячется в кабеленесущих системах (в кабель-каналах, металлорукавах, лотках и т. д.), а иногда и просто в стенах, подземные электросети доступны глазу только во время ремонтных работ – в разрытой траншее, а о существовании подводных многие даже и не догадываются. Зато ВЛЭП – вот она, в любом окне. У ВЛЭП много составляющих:

ВО-ПЕРВЫХ, она должна к чему-то крепиться: к опорам – деревянным или железобетонным, к другим инженерным сооружениям (к постройкам, путепроводам, мостам)

ВО-ВТОРЫХ, не обойтись без элементов крепления: траверсы, изоляторы, крюки, зажимы и другая арматура. Производителей комплектующих для электросетей немало, но подробнее хотелось бы остановиться на таких:

1. SICAME group – это группа компаний, которая берет свое начало во Франции, а на сегодняшний день является интернациональной: только производственные филиалы ее расположены в 15 странах мира. Ассортимент изделий SICAME очень многообразен, характеризуется высокой надежностью, производитель всегда стремится внедрить в энергосистемы самые передовые технологии.
2. Ensto – известный с 1958 года поставщик качественной электропродукции. На сегодняшний день это семейное предприятия из Финляндии активно развивает направление экологической безопасности и энергоэффективности в сфере электротехнических товаров. Крепежные системы Ensto знамениты во всем мире своим широким товарным рядом и новейшими технологиями.
3. Украинский ЛИЗО – несмотря на сравнительно недавнее основание в 1996г., уже успел зарекомендовать себя в качестве изготовителя качественной линейной арматуры, используемой для крепления СИП4, СИП5, СИП5нг, AsXSn. Электротовары ЛИЗО пользуются повышенным спросом на рынке энергосистем Украины благодаря выгодному соотношению цена-качество.

И, наконец, В-ТРЕТЬИХ, самое, пожалуй, главное – проводник, по которому проходит электроэнергия и для которого нужно все, описанное выше. В кабелях для ВЛЭП в качестве токопроводящего материала преимущественно выступает алюминий – это необходимо для уменьшения веса электролинии. Всю проводниковую продукцию, которую используют в надземных электросетях можно разделить на два класса:

1. Неизолированные

В данную категорию входят:

• Провод А – изделие состоит из скрученных правильной скруткой алюминиевых проволок
• Провод АС – от А отличается наличием стального сердечника

При проектировании электролиний на основе этих марок следует учитывать отсутствие у них изоляции – изолирующую функцию для А и АС берет на себя воздушная среда. Незаменимы в области электрификации транспорта. При этом сталеалюминиевый АС больше адаптирован к сложным погодным условиям и может применяться в энергосетях с бОльшими пролетами.

2. Изолированные самонесущие

К этому типу относят проводники с изоляцией из светостабилизированного полиэтилена:

• СИП4 – из термопластичного
• СИП5 – из сшитого
• СИП5нг от СИП5 отличается тем, что изолирующий материал способен не поддерживать горение
• AsXSn – полный аналог СИП5нг

Наличие изоляционного слоя разрешает их использование для подведения электричества к жилым и хозяйственным зданиям. Также применяется для сетей освещения. На энергорынке Украины из данного товарного ряда наиболее востребованы марки СИП4 – из-за ее сравнительной дешевизны, и AsXSn – из-за долговечности.

Силовой кабель стационарного подключения

Силовые кабели стационарного подключения образуют достаточно обширную группу проводниковой продукции. Они относятся к низким классам гибкости и рассчитаны на напряжения промышленных частот. Между собой различны по некоторым особенностям функционального характера (к примеру, пожаробезопасным характеристикам, адаптации к среде проведения кабельной сети), конструкционного характера (различны токопроводящий, изоляционный материалы, наружная оболочка, есть вариабельность во взаимном расположении жил – скруткой или в одной плоскости).

Для более удобного ориентирования в разнообразных представителях данной категории, всю совокупность марок рассматриваемого товарного ряда сгруппируем следующим образом: классификационным свойством подгруппы первого порядка будет служить место проведения электролинии, а второго порядка – токопроводящий металл.

1. Для прокладки на открытом воздухе

Самый распространенный вид проведения кабельных линий.

ВВГ – первого класса гибкости на постоянное напряжение до 1кВ
ВВГнг – в отличие от ВВГ устойчив к распространению огня
ВВГнгд – в дополнение к негорючести ВВГнг появляется характеристика низкого газо- дымовыделения (Low Smoke)
ВВГ-з – ВВГ с заполнением для фиксации жил в скрутке. Европейским аналогом является NYM.
ВВГ-П – ВВГ в плоском исполнении
ВВГнг-ls – другая маркировка ВВГнгд
ВВГ-Пнг – ВВГнг с жилами, уложенными в одной плоскости
ВВГ-Пнгд – плоская вариация ВВГнгд

АВВГ – рассчитан на переменное напряжение до 660В (50Гц), либо же номинальное 1000В
АВВГнг – не распространяет горение в отличие от АВВГ
АВВГнгд (АВВГнг-ls) – АВВГ, не распространяющий пламя, Low Smoke

2. Для прокладки в грунте (в траншеях)

Кабельная линия, проложенная в земле, подвержена дополнительным механическим и раздавливающим воздействиям, потому требует применения проводников с дополнительными защитными элементами. Самым распространенным является тип БбШв – сочетание стальной оцинкованной ленточной брони и защитного покрова шлангового ПВХ-пластиката.

ВБбШв на 0.66кВ (50Гц), 1кВ (50Гц), 6кВ (50Гц)
ВБбШвнг – ВБбШв в негорючем исполнении
ВБбШвнгд – еще один эквивалент ВБбШВ, не поддерживающий горение в пучках, кроме того, наделен свойством низкого дымо- газовыделения
ВЭВБбШв – шахтный, на 1.2кВ (50Гц), 6кВ (50Гц)
ВЭВБбШвнг – схож с ВЭВБбШв, но в отношении огнестойкости относится к той же категории, что и ВБбШвнг
ВЭВБбШвнгд – также относится к шахтным, как и ВЭВБбШв, но пожаростойкие качества у него как у ВБбШвнгд

АВБбШв – алюминиевый аналог ВБбШв
АВБбШвнг – АВБбШв в негорючем варианте
АВЭВБбШв – на 6кВ (50Гц), может применяться в добывающей промышленности
АВЭВБбШвнг – АВЭВБбШв, не поддерживающий горение
ААШв – на 6кВ (50Гц) и на 10кВ (50Гц) имеет тип бронирования и изоляции, отличный от АВБбШв и АВЭВБбШв – изоляцией служит пропитанная специальным раствором бумага, защищен алюминиевой оболочкой и ПВХ-шлангом

ААБл – отличается от ААШв тем, что вместо поливинилхлоридного шланга защищен двумя стальными пластинами, также в его конструкции присутствует лавсановая лента, уменьшающая воздействие коррозии на проводник

АСБл – похож на ААБл, только оболочка у него выполнена из свинца
АСБ – в своем составе не имеет антикоррозийной ленты, что отличает его от АСБл
ААБ2л – по сути, ААБл с двойной защитой от коррозии

Вышеперечисленные марки бумажноизолированных кабелей проводят горизонтально либо наклонно. Для вертикальной электролинии используют проводники с нестекаемой пропиткой:

ЦААШв – вместо ААШв, ЦААБл – вместо ААбл, ЦАСБл – АСБл, ЦААБ2л – ААБ2л

Контрольный кабель стационарного подключения

Контрольный кабель стационарного подключения – проводник, используемый для получения информации о работе и состоянии подключенных объектов, а также, эти кабеля применяют для передачи электроэнергии на контролируемые объекты. Тип подключения – неподвижный. Необходимым условием конструкции такого электропровода является многожильность. При этом сами токопроводящие жилы в сечении не достигают большой площади.

Активно используется для подведения электролинии к релейной защите, автоматике и аппаратуре, оборудованной дистанционным управлением. Как и силовые кабели, контрольные различаются между собой токопроводящим и изоляционным материалами, защитными элементами, адаптацией к различным средам проведения кабельных сетей.

1. Для прокладки на открытом воздухе

Кабелю для прокладки на открытом воздухе не требуется сильное бронирование, т. к. такая среда не предполагает наличие риска серьезных физико-механических повреждений. Чаще всего для наружного покрова применяется шланговый поливинилхлоридный пластикат. Изоляция проводится ПВХ-пластикатом. Приведенные ниже марки проводниковой продукции рассчитаны на работу с переменным током частотой до 100Гц напряжением до 660В либо с постоянным напряжением 1000В.

АКВВГ – алюминиевый, многожильный в ПВХ-оболочке, ПВХ-изоляции, относится к первому классу гибкости
АКВВГз – АКВВГ с заполнением
АКВВГнг – АКВВГ негорючий

КВВГ – медный аналог АКВВГ
КВВГз – версия КВВГ с дополнительным заполнением для более фиксированного положения жил
КВВГнг – эквивалент КВВГ, не поддерживающий горение в пучках
КВВГнгд – еще один вариант исполнения марки КВВГ в негорючем исполнении, а также с низким дымо- газовыделением
КВВГЭ – экранированный контрольный для проведения электролиний с дополнительной защитой от внешних электромагнитных полей

2. Для прокладки в грунте (в траншеях)

Так же, как и у силовых электропроводов, используется тип бронирования БбШв – две стальные оцинкованные ленты, наложенные без зазоров и внешний ПВХ-шланг.

КВБбШв – контрольный, бронированный, первого класса гибкости
КВБбШвнг – версия марки КВБбШв, не поддерживающий распространение пламени
КВБбШвнгд – вариант КВБбШв, не распространяющий огонь и обладающий свойством низкого газо- дымовыделения

АКВБбШв – эквивалент КВБбШв, выполненный из алюминиевого токопроводящего металла
АКВБбШвнг – АКВБбШв со свойством не распространять огонь в пучках
АКВБбШвнгд – негорючий АКВБбШв с низким дымо- газовыделением
АКВБбШв-ХЛ – АКВБбШв в хладостойком исполнении

Безгалогенный кабель

Один из ключевых показателей оценки качества и надежности кабельно-проводниковой продукции – это показатель пожароопасности. В неразрывности с ним состоит свойство нераспространения токсичных газов при возгорании. Наиболее интересными в данном контексте выступают безгалогенные кабели: N2XH, YnKY, FLAME-X 950 (N)HXH E30, FLAME-X 950 (N)HXH E90.

Галогены – это группа неметаллов, являющихся активными окислителями. Наличие их в составе проводника приводит к тому, что при горении выделяется токсичный газ, обладающий резким запахом и темным цветом. В дополнение к этому, некоторые такие пары способны образовать соляную кислоту при взаимодействии с водой. Во избежание негативных последствий в местах с повышенным риском воспламенения рекомендуется использовать провод с нулевым содержанием этих химических элементов. Данный товарный ряд можно разделить на две подгруппы:

• Негорючий – медный электропровод, способный не распространять горение при прокладке в пучках. Представители этой марки электроизделий:
  • N2XH – изолирован сшитым безгалогенным полиэтиленом, с оболочкой и заполнением также не содержащими галогенов.
  • YnKY – в оболочке и изоляции из полвинита.

Применение кабелей N2XH, YnKY. Их применяют в местах с высокими требованиями противопожарной защиты для сохранности жизни и здоровья населения, избегания серьезного материального ущерба: в жилых зданиях, гостиницах, школах, аэропортах и т. д. При этом YnKY разрешается прокладывать в грунте или в воздушных электролиниях, N2XH не прокладывается по воздуху, а для прокладки в земле требует дополнительной защиты от механических повреждений.

• Огнестойкий – пожаростойкий медный кабель. От предыдущей подгруппы FLAME-X 950 (N)HXH отличается тем, что он продолжает 3 часа проводить электроэнергию во время пожара температурой до 800С.
  • FLAME-X 950 (N)HXH E30 – продолжает сохранять изоляцию с крепежной системой минимум 30 минут.
  • FLAME-X 950 (N)HXH E90 – по продолжительности сохранения функциональности с крепежными элементами превосходит FLAME-X 950 (N)HXH E30 на целый час – для него временной интервал составляет не менее 90 минут.

Огнеупорные кабельные линии отвечают за пожаробезопасность объектов: эти кабеля, применяют в системах аварийного освещения, оповещения, дымоудаления, в специальных лифтах для перевозки пожарной бригады, в противопожарных насосах и прочее. FLAME-X 950 (N)HXH E90 является более надежной электролинией, хотя и более дорогой в сравнении с FLAME-X 950 (N)HXH E30.

Гибкие марки продукции

Гибкий кабель – это проводник высокого класса гибкости: не ниже 4. Существование такого провода обусловлено необходимостью в соединениях, адаптированных к многочисленным изгибам в процессе монтажа и эксплуатации. Для достижения повышенной гибкости токопроводящие жилы изделия производят в виде скрутки тонких проволок. Такой провод используется в электролиниях, подключающих различные передвижные механизмы и аппаратуру к стационарному источнику питания. Гибкие соединения могут иметь различные материалы изготовления оболочки и изоляции:

• Резина

К данной категории относятся:

• КГ – самый распространенный нестационарный электрокабель этого товарного ряда
• КГ-ХЛ – отличается от КГ стойкостью к низким температурам
• КГН – в отличие от КГ и КГ-ХЛ устойчив к воздействию смазочных масел, дизельного топлива
• КГЭ – чаще всего используется для присоединения экскаваторов к электросетям, но может применяться и с другими механизмами, оборудованными аппаратами автоматического отключения
• КГЭ-ХЛ – схож с КГЭ, но, как и КГ-ХЛ, обладает устойчивостью к пониженным температурам
• КГЭШ – для шахтных машин и оборудования
• РПШ – для электроустановок, радиоаппаратуры
• ПВХ-пластикат

Полимерная композиция, входящая в состав товарного ряда, является предпочтительной в сравнении с предыдущим вариантом в разрезе показателя огнеопасности: кабели этой категории не поддерживают горение при одиночной прокладке, среди вышеупомянутых марок таким свойством обладает лишь КГН. В данную группу входят:

• КГНВ – силовой, изолированный поливинилхлоридным пластикатом, в ПВХ-оболочке
• КГВВ – аналогичен КГНВ, некоторые заводы-изготовители используют эту маркировку
• КГНВ-М – контрольный кабель с ПВХ-оболочкой и ПВХ-изоляцией
• КГВШ – контрольный шахтный
• КГЭШВ – шахтный силовой, более пожаробезопасная альтернатива КГЭШ
• ПВХ-пластикат, устойчивый к распространению пламени

Еще более усовершенствованное в плане огнестойкости покрытие – провода этого типа не распространяют огонь при пучковой прокладке Основные представители:

• КГНВнг – аналог КГНВ в негорючем исполнении
• КГНВнгд – от КГНВнг отличается свойством низкого дымогазовыделения
• КГВВнг – аналог КГВВ, способный не поддерживать распространение огня в пучках

Кабели КГ, КГ-ХЛ, КГН допускают проведение переменного электрического тока частотой до 400 Гц напряжением до 660В или же постоянного до 1000В; у РПШ возможны три варианта производства изделия со следующими показателями соответственно: 380В(400Гц)/700В, 660В(400Гц)/1000В, 3000В(400Гц)/6000В. КГЭ, КГЭ-ХЛ, КГНВ, КГНВ-М, КГНВнг, КГНВнгд, КГВШ, КГЭШ, КГЭШв работают с переменным электрическим током частотой до 50Гц, при этом выдерживают напряжение: КГЭ, КГЭ-ХЛ – 6кВ, КГВШ – 0,06кВ, КГНВ, КГНВ-М, КГНВнг, КГНВнгд – 0,66кВ, КГЭШ – 1140В, а для КГЭШВ есть три производственные возможности – 1.14кВ, 3.3кВ или же совмещение 1.14кВ (50Гц) и 3.3кВ (150Гц). У КГВВ, КГВВнг есть два подвида: на 660В(60Гц)/1000В, на 1000В(60Гц)/1500В.

Провода и шнуры различного назначения

Сегодня наша жизнь очень зависит от электромашин и оборудования. Мир электротехнологий прочно занимает одну из ведущих позиций по необходимости как на работе, так и в быту. Сейчас трудно представить себе квартиру без таких привычных холодильника, стиральной машины, фена, да хотя бы и удлинителя. Все эти приборы связывает общая необходимость подключения к источнику питания – электросети. Роль такого «подключателя» выполняют проводники – провода и шнуры различного назначения. Как и прочая кабельно-проводниковая продукция они подразделяются на медные и алюминиевые, гибкие и стационарные, а также по ряду других отличительных черт. К медным проводам относят:

• ПВС – округлый, подвижного соединения. Жилы изолированы, скручены.
• ШВВП – по характеристикам похож на ПВС, за исключением того, что жилы ШВВП между собой не скручены, а параллельно уложены в одной плоскости.
• ПВ3 – одножильный, класса гибкости 2, 3, 4.
• ПВ-1 – одножильный. В отличие от ПВ3 негибкий.
• ППВ – многожильный. Как и ШВВП является плоским, по классу гибкости совпадает с ПВ1.

К алюминиевым шнурам относят:

• АПВ – моножильный, негибкий. Фактически от ПВ1 он отличается только токопроводящим материалом.
• АППВ – многопроволочный, неподвижного подключения. Как и АПВ относится к стационарным соединениям, а по внешнему виду больше похож на ШВВП – он также плоский.

Важным показателем для проводников является выдерживаемое ими напряжение электрического тока:

• ШВВП используется в системах 380/380В, ПВС в системах до 380/660В, а ПВ1, ПВ3, ППВ, АПВ, АППВ – до 450/750В.

Кабель и провод для особых условий эксплуатации

Некоторые среды и условия эксплуатации проводниковой продукции требуют наличия у кабельных изделий особых свойств. Самые распространенные из таких проводников:

• Водопогружной ВПП – применяется такой кабель для электродвигателей, продолжительно работающих в водной среде артезианских скважин. ВПП выдерживает 660В напряжения частотой 50Гц
• Термостойкий РКГМ – эксплуатируется в температурном диапазоне до 180С. Напряжение переменного электротока для РКГМ не должно превышать 660В частотой до 400Гц.

Также существуют кабели, условия использования которых не столь экстремальны как для РКГМ и ВПП, но область применения этих кабелей очень узконаправленна или специфична. Это:

• Для промышленных взрывных работ ВП – медный электропровод добывающей промышленности для кратковременного применения при напряжении электротока 380В и мгновенного – при переменном 660В либо постоянном 1500В.
• Для подвижного состава ППСВВМ – для внешнего и внутреннего соединения частей подвижного состава электротранспорта (троллейбусов, трамваев и прочего рельсового транспорта)
• Коаксиальный UTP, FTP – кабели, использующиеся для электронной связи. В зависимости от токопроводящего материала бывают двух исполнений: медь и биметалл. Также UTP и FTP могут быть выполнены как для наружного, так и для внутреннего проведения линии, с наличием троса и без него. FTP экранирован фольгой алюминиевой, что делает его более стойким к воздействию электромагнитных волн, а это делает систему более защищенной в сравнении с системой UTP.
• Для электрической аппаратуры и механизмов, в т.ч. в качестве антенн

Самой распространенной из этого класса маркой является провод МГ – медный неизолированный гибкий проводник. Хорошим спросом пользуется МГЭ – от МГ его отличает присутствие нити из синтетического материала в качестве сердечника. Представителями этого товарного ряда являются ПЩ для щеток электромашин и АМГ – плетеный автомобильный. В определенных случаях допускается замена данной продукции на МГ.

Мир кабельных изделий разнообразен и велик. Изложить всё, учесть все детали и, при этом, не увязнуть в мелочах, нет никакой возможности. Поэтому, если у Вас возникли вопросы или Вы хотите побольше узнать о той или иной марке проводника, Вы можете обратиться к нашим сотрудникам – они компетентны в вопросах электротоваров, следят за новинками рынка, помогут подобрать аналог или подскажут, что именно Вам необходимо. Кроме того, наши менеджеры помогут Вам купить кабель, который Вас заинтересовал, а также необходимые комплектующие. Наши телефоны: 044-338-41-08, 067-281-27-01, 050-295-69-71, 093-158-74-41. Также у нас на сайте Вы найдете ссылку на нашу страницу в социальной сети – там Вы с легкостью можете получить консультацию, заказать кабель.

Вам также может быть интересно:

Кабель КВВГ: технические характеристики, расшифровка

Кабель КВВГ относится к группе контрольных кабелей, применяемых в промышленности при подключении различных станков, аппаратов, контрольных приборов и другой автоматизированной техники.

Основное функциональное отличие контрольных кабелей — это сфера применения. Они выполнены по технологии, схожей с той, что применяется для обычных силовых проводов, но при этом имеют более тонкую изоляцию, сопротивление которой «на пробой» значительно ниже, чем у силовых. Контрольные кабели, и КВВГ в частности, предназначены исключительно для передачи управляющего сигнала к различным автоматам и приборам. Можно сказать, что они занимают промежуточное положение меж силовыми кабелями и кабелями связи — телефонными, сетевыми и другими телекоммуникационными.

Обратите внимание: в отличие от телекоммуникационных, контрольные, и кабель КВВГ в том числе, не относятся к слаботочным. КВВГ, в частности, выдерживает напряжение переменного тока в 660, а постоянного — в 1000 В.

Расшифровка названия

Здесь, согласно старой российской традиции, все просто. КВВГ означает «контрольный — винил — винил — голый». Первая буква в индексе указывает на назначение, вторая и третья — материал изоляции проводников и внешней оболочки (в данном случае винил, точнее,  поливинилхлоридный пластикат), четвертая — «Г» — означает «голый», то есть без бронирования — стальной оплетки.

Существует также кабель контрольный марки КВВГЭ, пятая буква в индексе которого означает «Экран». Она говорит о том, что проводники экранированы от воздействия внешних электрических полей специальной прослойкой между индивидуальной изоляцией жил и общей защитной оболочкой.

Встречаются также КВВГнг и КВВГнг-ls — негорючие кабели, предназначенные для особых условий.

Конструкция и отличия от силовых проводов

Конструктивно КВВГ не очень отличается от того же ВВГ. Он имеет от 4 до 61 медных однопроволочных жил, каждая из которых заключена в поливинилхлоридную оболочку. Сверху идет общая изоляция из того же материала, отличающаяся по цвету (как правило, она черная). Заполнение каким-либо материалом, например мелонасыщенной невулканизированной резиной, допускается, но может и отсутствовать. Сечение проводников обычно круглое, как и общее сечение кабеля. В экранированном кабеле присутствует экран из тонкого алюминия, дополненного сеткой из тончайшей медной проволоки, под общей оболочкой. В некоторых кабелях, в частности, КВВГнг-ls, может присутствовать дополнительный разделительный слой из полиэтилена или того же ПВХ.

Отличия с силовыми кабелями у контрольного следующие:

• слой поверхностной изоляции тоньше, что обеспечивает лучшую гибкость;
• все жилки скручены в так называемый повив;
• жилы могут быть любого цвета, но среди них обязательно есть пара — синяя и красная. Это — счетная пара.

Расположение красной жилы в счетной паре указывает направление — в какую сторону считать пары при разделке кабеля и подключении аппаратуры.

У этого типа кабелей есть особенность — в состав оболочки введены вещества, позволяющие выдерживать агрессивную внешнюю среду.

Технические характеристики

Контрольный кабель КВВГ имеет следющие ТТХ:

1. Температурный диапазон работы — от –50 до +50 градусов по Цельсию.
2. Максимально допустимая температура нагрева — до +70, в случае с коротким замыканием — до +160 в течении нескольких секунд.
3. Нормированный максимум рабочего напряжения при переменном токе частотой в 50 Гц — 660 В.
4. Испытательное напряжение при той же частоте — 2500 В.
5. Эксплуатационно допустимая влажность воздуха при температуре в +35 градусов — 98%.
6. Минимальная температура окружающего воздуха при укладке без подогрева — 0 градусов по Цельсию.
7. Сопротивление изоляции — от 6 до 10 МОм на километр, в зависимости от сечения проводников. Чем больше сечение, тем меньше величина сопротивления.
8. Строительная длина — 150 м.
9. Максимальный радиус изгиба — 6 собственных диаметров (для неэкранированного кабеля).
10. Вес контрольного кабеля КВВГ начинается от 73 кг/километр при наружном диаметре в 7.2 мм (4 жилы по 0.75 мм квадратных, минимальное сечение).

Гарантийный срок составляет 2–3 года (в зависимости от производителя). При этом фактический срок значительно выше, но сильно зависит от места и способа прокладки. При прокладке в сухих тоннелях, шахтах, в любых других помещениях в гофрированной трубе или кабель-канале он составляет 25 лет, при прокладке открытым способом в траншеях, сырых подвалах или в других местах с агрессивной внешней средой — 15 лет.

Сфера применения

Данный кабель предназначен для подключения систем контроля, управляющих контуров, релейной защиты и других видов автоматизированного управления и мониторинга различной аппаратуры. При этом требуется обеспечить неподвижность подключения.

Прокладка может осуществляться любым способом — закрытым, открытым, в том числе в агрессивной среде (например, в почве с повышенной кислотностью или соленостью), методом протяжки на открытом воздухе, если не допускать провисов. КВВГ боится растяжения, а также механических повреждений, поэтому в случае прокладки открытым способом должен быть надежно защищен от силового воздействия любого вида.

Видео по теме

В чем разница между кабелем питания и кабелем управления? _Industry News_Blog_электропровод

Кабель питания VS Кабель управления

A. Передающий:
Силовой кабель используется для передачи электроэнергии. Напряжение и ток, подключенные к кабелю, выше, изоляция выше, сечение жилы больше, а внутренняя часть кабеля содержит 5 жил.

Кабель управления , основная передача — это слаботоковый сигнал: например, работа контактора управления подключением привода, реле, передача аудио и видеосигналов, мощность передачи проводов мала, напряжение класса напряжения низкое.

Кабель управления имеет большее количество проводов с внутренним сердечником и может иметь отдельные экранирующие слои для проводов.

В. Напряжение:

Силовой кабель: 0,6 / 1 кВ, например: VV ， YJV

Кабель управления : 450/750 В, например: KVV ， KVVP

Изоляция и толщина оболочки силового и контрольного кабеля, соответствующие той же спецификации, на момент производства больше, чем у контрольного кабеля.

C.Стандарт:

Кабель питания : GB12706

Кабель управления: 9330

D. Технические характеристики и площадь сечения

Кабели управления обычно имеют не более 10 квадратных сечений.

Силовые кабели — это в основном силовые кабели, обычно имеют большое поперечное сечение.

Размер силового кабеля может быть больше, до 500 квадратных метров (диапазон обычных производителей может производить), тогда большое сечение может сделать относительно небольшое количество производителей, в то время как сечение кабеля управления, как правило, меньше, максимум, как правило, не более 10 кв.

Разница между кабелем питания и кабелем управления

Всем известно, что силовые кабели и кабели управления предназначены для обеспечения кабельного передающего оборудования. Как мы все знаем, силовые кабели используются в городских электрических сетях или на электростанциях, а контрольные кабели подходят для промышленных и горнодобывающих предприятий, энергетических и транспортных ведомств. Помимо разницы в сфере применения, какие еще аспекты отличаются?
1. Различие в функциях: кабели управления напрямую передают электрическую энергию от точки распределения мощности энергосистемы к линиям электропередачи различного электрического оборудования и приборов, в то время как силовые кабели в основном используются для выработки, распределения, передачи, преобразования энергии. , и линии электропитания.Передача электрической энергии, проходящий ток большой, и силовой кабель используется для передачи и распределения большой электрической энергии в основной линии энергосистемы.

2. Разница в цвете жилы: цвет изолированной жилы кабеля управления обычно черный с белыми символами, а низкое напряжение силового кабеля обычно разделено по цвету.
3. Разница в стандартах реализации: стандарт для контрольных кабелей — 9330, а для силовых кабелей — GB12706.
4. Разница в поперечном сечении: силовой кабель является проводом первичной нагрузки, и допустимая нагрузка по току увеличивается с увеличением мощности. Поперечное сечение провода тоже должно увеличиваться с увеличением силы тока. Поэтому размер силового кабеля обычно велик, до 500 квадратных метров (диапазон, который может быть произведен обычными производителями), независимо от того, насколько велико его поперечное сечение, меньшее количество производителей может это сделать, а кабель управления — это вторичный управляющий провод, который управляет работой контакторов и других устройств с током, а ток нагрузки чрезвычайно мал. Поперечное сечение провода чрезвычайно мало, поэтому поперечное сечение управляющего кабеля обычно невелико. , а максимум вообще не превышает 10 кв.
5. Разница между оболочкой провода: Для силового кабеля требуется, чтобы оболочка провода имела достаточную прочность на сжатие, предел прочности на разрыв, термостойкость и коррозионную стойкость. Требования к кабелю управления относительно низкие. Когда производятся промышленные силовые кабели и кабели управления с одинаковыми техническими характеристиками, толщина изоляции и оболочки силовых кабелей больше, чем у кабелей управления.

6. Разница в количестве жил кабеля: силовые кабели имеют меньшее количество жил, в том числе одножильные, двухжильные, 3-жильные, 4-жильные (трехфазная четырехпроводная система) и 5-жильные (три -фазная пятипроводная система).Согласно требованиям электросети, максимум обычно 5 ядер. Кабель управления используется для передачи сигналов управления с большим количеством жил, от 2 жил до 61 жилы или даже больше. Кабель управления также имеет различную структуру жилы, экранирование и другие меры для получения удовлетворительного эффекта электромагнитной совместимости.
7. Разница в номинальном напряжении: Номинальное напряжение силовых кабелей обычно составляет 0,6 / 1 кВ и выше, а управляющих кабелей — в основном 450/750 В.
Выше показано различие между силовыми кабелями и кабелями управления. При использовании этих двух кабелей вы должны выбрать подходящий кабель в соответствии с фактическими требованиями. Не путайте.

Кабель управления

| Галактика

Кабель управления

Galaxy — ведущий поставщик кабелей управления на заказ и на складе. Galaxy может поставлять различные типы кабелей управления, как стандартные, так и нестандартные, с различными размерами AWG, номинальными напряжениями, соединениями, конструкциями экранирования и количеством проводников.Galaxy также может порекомендовать подходящий кабель управления из имеющихся в наличии для конкретных приложений.

Что такое контрольный кабель?

Кабели управления — это многожильные кабели, используемые в системах автоматизации и КИПиА. Кабели управления могут измерять и регулировать передачи автоматизированных процессов. Кабели управления часто имеют рейтинг UL. Кабели управления обычно экранированы фольгой, оплеткой или их комбинацией. При выборе кабеля управления необходимо учитывать гибкость. Важно понимать, должен ли кабель управления быть гибким или он будет постоянно изгибаться.Кабели, которые будут непрерывно изгибаться в процессе автоматизации, могут потребовать другой конструкции по сравнению с кабелем, который просто должен быть гибким, чтобы его можно было правильно прокладывать в продукте и при этом нормально функционировать.

Применение кабеля управления

Существует множество разнообразных применений плоских и тканых кабелей, в том числе:

• Сборочные линии
• Робототехника
• Распределение энергии

Дифференциаторы Galaxy / Преимущества кабеля управления

Galaxy может поставлять кабели управления с минимальными объемами производства и конкурентоспособными сроками поставки.Galaxy может помочь в разработке идеального кабеля управления для предполагаемого применения.

Материалы

Кабель управления от Galaxy доступен из следующих материалов:

• Поливинилхлорид (ПВХ)
• Полиуретан (PUR)

Кабель управления Технические характеристики

Galaxy предлагает кабель управления в следующих диапазонах технических характеристик:

• Калибр: от 28AWG до 2AWG
• Напряжение: от 300 В до 600 В
• Температура: до 90 ° C

Часто задаваемые вопросы о кабеле управления

Можно ли использовать кабель управления в других приложениях, кроме КИП или автоматизации?

Да, кабели управления можно использовать для других целей.Прежде чем узнать, можно ли использовать кабель управления для конкретного применения, необходимо учитывать электрические требования, а также условия окружающей среды.

Контактный провод и кабель Galaxy для кабеля управления

Обратитесь в Galaxy за дополнительной помощью по кабелям управления.

Почему вам важны: смешанная электроника шкафа и питание

Смешивание трехфазных кабелей на 480 В с более высоким напряжением в одном шкафу с проводкой управления на 24 или 120 В более низкого напряжения и коммуникационными кабелями может привести к неустойчивой работе или даже к полному отказу электронное оборудование внутри шкафа.Знание того, что находится внутри шкафа, прежде чем открывать его, конкретные проблемы с проводкой, которые нужно искать внутри, какие значения измерять, и простые способы устранения проблем могут помочь устранить многие беспорядочные, а иногда и «загадочные» проблемы управления и связи в производственном цехе. .

Этот шкаф автоматизации содержит силовую, управляющую и коммуникационную проводку. Ручка отключения на 480 В находится в верхнем правом углу шкафа. ПЛК в верхней части шкафа используют 24-вольтовые входы и выходы для управления конвейерной системой, а 480-вольтные частотно-регулируемые приводы рядом с нижней частью шкафа приводят в движение двигатели конвейера.

Шкафы в производственном цехе часто проектируются как центральный пункт управления оборудованием для автоматизации и управления технологическими процессами. Внутри шкафа находятся электронные программируемые контроллеры (ПЛК), частотно-регулируемые приводы (ЧРП) и связанная с ними проводка связи и управления.

Поскольку оборудование, которым управляют на предприятии, как правило, составляет 480 вольт, трехфазное питание 480 вольт часто должно проходить через тот же шкаф, что и электронное управление, что является преимуществом как для поиска неисправностей, так и для технического обслуживания.Вы можете использовать тот же шкаф для наблюдения за световыми индикаторами на программируемом контроллере, измерения трехфазного напряжения на пускателе двигателя или регулировки привода.

Безопасность прежде всего

Безопасность всегда является первоочередной задачей перед открытием шкафа. Когда техник или инженер начинает работу над электронным управлением, естественно сосредоточить внимание на подозрительном низковольтном оборудовании и средствах управления и легко забыть, что работа внутри шкафа смешанного напряжения подвергает рабочих воздействию опасного напряжения и токов короткого замыкания.Перед тем, как открыть дверцу шкафа: узнайте присутствующие уровни напряжения.

Промышленные панели управления должны иметь прочные и разборчивые этикетки с указанием номинального напряжения, количества фаз и частоты всех источников питания в шкафу. Старые панели не могут быть помечены. Многие панели теперь имеют этикетку с предупреждением о вспышке дуги на дверце панели. Имейте в виду, что на этикетке дугового разряда обычно указывается максимальное напряжение в шкафу, а не все напряжения питания. В дополнение к любой этикетке обращайтесь к электрическим схемам и руководствам поставщиков и даже обходите системы, если необходимо, чтобы определить подачу напряжения в шкаф.

Как правило, лучше всего встать сбоку от шкафа, если это возможно, чтобы управлять разъединителями, открывать защелки и открывать двери — на случай, если что-то пойдет не так. Открыв дверцу шкафа, произведите визуальный осмотр на предмет каких-либо явных отклонений от нормы или запаха горелой изоляции. См. Соответствующие схемы электропроводки и управления для определения компонентов и клеммных колодок.

Минимизация электромагнитных помех

В рамках визуального осмотра обратите внимание на то, как проводка входит в шкаф.Силовые провода на 480 В и низковольтная управляющая проводка обычно проходят через отдельные кабелепроводы. Прокладка таких проводов в отдельных кабелепроводах в полевых условиях помогает минимизировать возможность электромагнитных помех. Если силовые провода проходят слишком близко к управляющей проводке и электронным компонентам, будь то в полевых условиях или в шкафу, можно ожидать неустойчивой работы оборудования.

Чтобы уменьшить влияние электромагнитных помех, силовые провода не должны находиться в непосредственной близости от проводки управления и связи.Стандартного определения расстояния для термина «непосредственная близость» не существует. Вы должны использовать разумное суждение. Держите силовые и управляющие провода в отдельных лотках для проводов внутри шкафа. Если по какой-либо причине силовые и управляющие провода должны пересекаться друг с другом, убедитесь, что они пересекаются под углом в девяносто градусов, чтобы уменьшить влияние электромагнитных помех.

Разделение цепей питания и управления

Визуальный осмотр должен гарантировать адекватное разделение цепей питания и управления.Чтобы различать цепи управления и питания, обратите внимание на размеры проводов и используемые схемы цветовой кодировки. Проводка цепи управления обычно имеет диаметр 16 AWG или 18 AWG. Силовые проводники обычно имеют диаметр не менее 12 AWG и часто значительно больше. Заземленные проводники бывают белого, серого или с тремя непрерывными белыми полосами на изоляции любого цвета, кроме зеленого, синего или оранжевого. Белые с синей полосой провода цепи управления являются заземленным проводом цепи управления постоянного тока.Любой контрольный провод оранжевого или белого цвета с оранжевой полосой является незаземленным проводом, который остается под напряжением после отключения главного выключателя питания. Кроме того, красная изоляция указывает на незаземленный провод в цепи управления переменного тока, а синяя изоляция указывает на незаземленный провод в цепях управления постоянным током. Проводники, входящие в шкаф в составе многожильного кабеля, могут иметь разную цветовую гамму. При необходимости обратитесь к электросхемам.

Незаземленные трехфазные силовые провода, входящие в шкаф, не имеют ограничений по цветовой кодировке.Обычно коричневый, оранжевый и желтый цвета используются для фаз A, B и C на 480 вольт соответственно. Черный, красный и синий используются для фаз A, B и C на 208 или 240 вольт соответственно.

Итак, когда дело доходит до идентификации и разделения проводов: соблюдайте осторожность, знайте, какие схемы цветовой кодировки используются внутри вашего шкафа, и, если сомневаетесь, измерьте с помощью цифрового мультиметра, чтобы проверить уровни напряжения на различных клеммах.

Электромагнитная проводка для низковольтных приборов

Обычно либо «витая пара» проводов, либо «экранированный кабель» помогает минимизировать влияние электромагнитных помех в низковольтной измерительной проводке.В витой паре один проводник скручивается вокруг другого с указанным числом витков на дюйм. Экранированный кабель — это витая пара с оплеткой или фольгой, покрывающей всю длину жилы; он также имеет термопластическую оболочку для физической защиты. Провода витой пары помогают свести к минимуму влияние индукции и должны оставаться скрученными до конца. Покрытие витой пары оплеткой или фольгой помогает предотвратить наведение напряжения на провод управления. Эта оплетка или фольга должны быть заземлены только на одном конце.Дренажный провод проходит по длине экранированного кабеля прямо под фольгой, так что он является контактом по всей длине кабеля. Дренажный провод, если он есть, заземлен. Дренажный провод «стекает», чтобы заземлить любые паразитные напряжения, наведенные в кабель.

Если цепь управления заземлена более чем в одной точке, проблемы управления почти наверняка возникнут. Например, если дренажный провод подключен к земле на каждом конце кабеля, или если оболочка кабеля случайно соскобливается в какой-то момент и фольга контактирует с заземленным металлом, в результате образуется «контур заземления».Нежелательный ток теперь будет течь через дренажный провод и фольгу между двумя заземленными точками (контур заземления) из-за разницы потенциалов между отдельными заземляющими элементами. При осмотре шкафов убедитесь, что вся изоляция, размещенная на незаземленном конце экранированных кабелей, на месте и что дренажный провод или фольга случайно не соприкасаются с металлом в шкафу.

Измерение напряжения

После устранения любых отклонений во время визуального осмотра произведите измерения напряжения, чтобы убедиться в отсутствии электромагнитных помех от силовых проводов.Используйте цифровой мультиметр с соответствующими характеристиками для измерения и записи уровней напряжения. Входное напряжение для электронного оборудования, такого как ПЛК и частотно-регулируемые приводы, обычно указывается как плюс или минус 10% от номинального напряжения. Измерьте напряжение на каждом входном и выходном полевом устройстве. Будьте особенно осторожны, если присутствует какое-либо значительное напряжение там, где оно должно отсутствовать. Это может быть признаком индукции от силовых проводов, создающей низкие напряжения в цепи управления. Довольно часто источником этой проблемы является прокладка проводов в полевых условиях, и для ее локализации может потребоваться серьезное устранение неисправностей.Поскольку напряжение, индуцированное в проводке схемы управления, будет изменяться по мере изменения тока, протекающего через силовой провод, напряжение схемы управления будет изменяться соответствующим образом. Может потребоваться использование записывающего цифрового мультиметра, такого как промышленный мультиметр с регистрацией истинных среднеквадратичных значений Fluke 289, для определения этих отклонений.

Промышленный мультиметр с регистрацией истинных среднеквадратичных значений Fluke 289.

Затяжка клемм управляющих проводов

Проверить затяжку клемм управляющих проводов. Любые эффекты электромагнитной индукции, с которыми обычно могли справиться органы управления, будут усугубляться из-за слабой точки подключения, и это может повлиять на электронные входы.Иногда провода отсоединяются от разъема давления, обычно из-за неправильной установки. Проверьте каждый провод в точке подключения, чтобы убедиться, что он надежно закреплен в разъеме или под клеммным винтом. Затяните все винты клемм.

Правильный осмотр и техническое обслуживание силовой и управляющей проводки сводит к минимуму проблемы с производительностью оборудования с электронным управлением. Ослабленная проводка управления и клеммные винты, неправильные методы заземления и слишком близкая прокладка силовых и электронных проводов — одни из наиболее распространенных, но трудно обнаруживаемых причин неправильной работы оборудования.Знание того, что находится в ваших шкафах, проведение надлежащих проверок и интерпретация показаний управляющего напряжения поможет решить многие из этих загадочных проблем с оборудованием.

Как силовые кабели вызывают проблемы в смешанных шкафах

По мере того, как ток течет через проводник, вокруг него создается магнитное поле по круговой траектории. Когда переменный ток меняет направление на противоположное, исходное магнитное поле схлопывается, и вокруг силового проводника создается магнитное поле в противоположном направлении.Весь этот процесс будет происходить 60 раз в секунду в цепях переменного тока частотой 60 Гц.

Если другой проводник находится под воздействием этого изменяющегося магнитного поля, будут выполнены три требования к электромагнитной индукции:

1. Присутствует электромагнитное поле (создается током в силовом проводе).
2. В магнитном поле присутствует проводник (низковольтная проводка управления).
3. Между проводником и магнитным полем происходит относительное движение.(Магнитное поле постоянно нарастает, сжимается и меняет направление.)

В результате создается или «индуцируется» напряжение в цепи управления — отсюда и термин «электромагнитная индукция». Ненормальное напряжение и ток, создаваемый в цепи управления, называют электромагнитными помехами или EMI. Электромагнитные помехи могут создавать достаточное напряжение для ПЛК или частотно-регулируемого привода, чтобы «увидеть» ложный сигнал. Или напряжение на проводке управления может быть искажено электромагнитными помехами, и электронное оборудование, питаемое от проводки управления, не будет работать должным образом.

Контрольный список для проверки шкафов, содержащих как цепи управления, так и цепи питания

1. Определите уровни напряжения внутри шкафа, прежде чем открывать дверцу шкафа.
2. Соблюдайте все методы электробезопасной работы, включая правильное использование СИЗ и установление границ подхода.
3. При открытии дверцы шкафа стойте в стороне, если это возможно.
4. Выполните визуальный осмотр проводки и компонентов на предмет очевидных отклонений от нормы.
5. Соблюдайте схемы цветовой кодировки и различайте провода управления и питания.
6. Убедитесь в достаточном разделении силовых и управляющих проводов.
7. Убедитесь, что все силовые и управляющие провода пересекают друг друга под углом девяноста градусов.
8. Измерьте уровни напряжения в источниках питания электронного оборудования и проверьте соответствие требованиям производителя.
9. Измерьте напряжение полевых устройств ввода и вывода и проверьте соответствие спецификации.
10. Проверьте целостность всех клемм управления и затяните винты клемм.

Типы кабелей, обычно используемых в кабельных лотках

Тип ITC — Кабель измерительного лотка — (статья 727 NEC) — Эти типы кабелей являются измерительными кабелями и доступны в экранированной или неэкранированной конструкции, состоящей из нескольких одножильных проводов, неэкранированных или экранированных витых пар, с металлической броней или без нее.Они имеют изоляцию на 300 В и доступны в размерах от 22 до 12 AWG. Кабели PLTC предназначены для цепей класса 3 и класса 2 без нагнетания и без стояка. Они специально разработаны для использования со схемами ограничения мощности. Применение кабелей PLTC требует требований статьи 725 к списку источников питания.

Чтобы избежать этого осложнения, в NFPA 70–1996 был добавлен альтернативный класс кабеля, кабель для приборного лотка (ITC). Кабель ITC описан в статье 727 и не имеет ограничений по источникам питания, указанных в статье 725.Однако кабель ITC может быть установлен только в цепях КИПиА, работающих от 150 вольт или меньше и 5 ампер или меньше.

Сегодня многие производители назначают эти кабели двойным рейтингом PLTC / ITC. Кабели любого класса или кабели с двойным номиналом также доступны с рейтингом ER и, как таковые, могут быть установлены, как ранее обсуждалось в разделе кабелей TC-ER, за исключением того, что PLTC-ER и ITC-ER должны постоянно поддерживаться с использованием механической защиты, такой как распорки, уголки или каналы и закрепить через каждые шесть футов.

Кабели

ITC могут устанавливаться на промышленных предприятиях, где условия обслуживания и надзора гарантируют, что только квалифицированный персонал обслуживает установку. Они могут быть установлены либо в кабельных лотках, кабельных каналах, в опасных местах, в качестве воздушного кабеля на мессенджерах, непосредственно в местах захоронения, если они предназначены для использования, под фальшполами в помещениях с промышленным оборудованием, под фальшполами в помещениях с оборудованием информационных технологий.

Кабели

ITC нельзя устанавливать с цепями питания, освещения, цепями класса 1, которые не ограничены по мощности, или цепями без ограничения мощности, если они не имеют металлической оболочки и / или заделаны внутри оборудования или распределительных коробок, или разделения поддерживаются изолирующими перегородками.

Даже если они экранированы, кабели PLTC и ITC должны быть отделены от силовых кабелей на 600 В во избежание шума или перекрестных помех. Обычно это достигается с помощью барьерной ленты внутри кабельного лотка. По возможности рекомендуется прокладывать силовые кабели и кабели КИП в отдельных лотках.

Кабели с металлической оболочкой типа MC — (NEC, статья 330) — Кабели с металлической оболочкой представляют собой сборки из одного или нескольких изолированных проводников цепи с волоконно-оптическими элементами или без них, заключенных в броню из металлической ленты или гладкой гофрированной оболочки.Также может быть предоставлен пластиковый комбинезон.

По внешнему виду кабели MC очень похожи на кабели типа AC с армированной оболочкой. Важно различать эти два понятия, поскольку их не следует путать. Кабели типа MC содержат заземляющий провод оборудования, а кабели типа AC имеют внутреннюю соединительную полосу, контактирующую с броней. Что еще более важно, кабели типа MC подходят для использования на открытом воздухе, в то время как кабели типа AC не допускаются для использования вне помещений (во влажных или сырых местах).

Кабели

типа MC широко используются в системах электроснабжения, освещения и управления напряжением 600 В и МВ.Они разрешены для использования в службах, фидерах и ответвленных цепях для цепей питания, освещения, управления и сигнализации в соответствии со статьями 330 и 725 NEC. Кабели типа MC могут быть проложены в помещении или на открытом воздухе, во влажных или сухих местах, в опасных местах (класс I, раздел I), в кабельном лотке, в качестве воздушного кабеля на мессенджере, в любых утвержденных кабельных каналах, прямом захоронении (если указано) или заключены в бетон (если указано). Кабели MC не разрешается устанавливать в местах, подверженных физическим повреждениям.Кабели MC должны поддерживаться и закрепляться с интервалами, не превышающими шести футов.

Для многих промышленных применений кабели типа MC, проложенные в кабельных лотках, зарекомендовали себя как отличная экономичная альтернатива проводам в кабелепроводах.

Тип MI — с минеральной изоляцией, в металлической оболочке — (статья 332 NEC) — Кабели MI представляют собой заводскую сборку из одного или нескольких проводников, изолированных сильно сжатой огнеупорной минеральной изоляцией, обычно оксидом магния, и заключенных в водонепроницаемую и газонепроницаемую оболочку. сплошная оболочка из меди или легированной стали.Они также могут быть снабжены общей пластиковой оболочкой для дополнительной защиты от коррозии. Разработанный в конце 1920-х годов военно-морским флотом Франции для подводных систем электропроводки, правильно установленный кабель MI обычно считается самой безопасной системой электропроводки.

Поскольку кабели MI не используют органический материал в качестве изоляции (за исключением концов), они более устойчивы к возгоранию, чем кабели с пластиковой изоляцией. Кабели MI используются в приложениях с очень высокими температурами и / или в критических системах защиты от огня, таких как цепи сигнализации, пожарные насосы и системы контроля дыма.Кабели MI имеют двухчасовую огнестойкость для критически важных аварийных служб и могут использоваться в качестве напорных кабелей без общей неметаллической оболочки. Кабель MI также используется в перерабатывающих отраслях, работающих с легковоспламеняющимися жидкостями, где небольшие пожары в противном случае могут привести к повреждению кабелей управления или питания. Кабель MI также обладает высокой устойчивостью к ионизирующим излучениям и используется в приложениях на объектах ядерной энергетики и ядерно-физическом оборудовании.

Кабели

MI подходят для приложений с напряжением 300 и 600 вольт и разрешены для обслуживания, фидеров и ответвлений цепей питания, освещения, управления и сигналов.Они могут быть установлены в сухих, влажных или постоянно влажных местах, в помещении или на открытом воздухе, открытыми или скрытыми, в местах, где они заделаны в штукатурку, бетон или другую каменную кладку, в опасных местах, где подвержены воздействию масла или бензина, в подземных коммуникациях или в кабелях. подносы.

Кабели

MI не допускаются к прокладке под землей, если они не защищены от физического повреждения, где это необходимо. Кабели MI также не допускаются в тех случаях, когда условия воздействия разрушают и вызывают коррозию металлической оболочки, если не предусмотрена дополнительная защита.

При установке в кабельные лотки Кабель MI должен соответствовать Статье 392.30 (A) NEC, обеспечивая поддержку кабельного лотка с интервалами в соответствии с инструкцией по установке.

Тип OFN-OPC — Оптическое волокно — (статья 770 NEC) — Волоконно-оптическое волокно (или «оптическое волокно») относится к среде и технологии, связанной с передачей информации в виде световых импульсов по стеклянному или пластиковому проводу или волокну . Оптоволоконный провод несет гораздо больше информации, чем обычный медный провод, и гораздо менее подвержен электромагнитным помехам.

Волоконно-оптический кабель — это кабель, содержащий одно или несколько оптических волокон, которые используются для передачи света. Элементы оптического волокна обычно индивидуально покрыты пластиковыми слоями и содержатся в защитной трубке, подходящей для среды, в которой будет проложен кабель. Различные типы кабелей используются для разных приложений, например, для больших расстояний или для обеспечения высокоскоростной передачи данных между различными частями здания.

Оптоволоконные кабели (OF)

классифицируются как проводящие и непроводящие.OF кабели, классифицированные как проводящие, содержат нетоковедущие элементы, такие как металлическая оболочка или броня. OF кабели, классифицированные как непроводящие, не содержат электропроводящих материалов. Они также оцениваются на основе U.L. Испытания на огнестойкость и отмечены соответствующими классами огнестойкости здания NEC.

NEC, статья 770.113 (H) Разрешает размещение в кабельных лотках оптоволоконных кабелей следующих типов.

• OFC: Оптоволокно, проводящее
• OFN: Волокно непроводящее
• OFCG: оптическое волокно, проводящее, общего назначения
• OFNG: оптическое волокно, непроводящее, общего назначения
• OFCP: оптическое волокно, проводящее, пленум
• OFNP: оптическое волокно, непроводящее, пленум
• OFCR: Оптоволокно, проводящее, стояк
• OFNR: Оптоволокно, непроводящее, переходная плата

NEC Таблица 770.154 (a) Применение перечисленных оптоволоконных кабелей подробно описывает, где эти типы кабелей и кабельных лотков могут использоваться в зданиях, и какой тип кабеля может использоваться в кабельных лотках. Итого:

* Пример. Пространство над подвесным потолком, используемое для работы с окружающей средой.
Примечание. Там, где это разрешено, кабели и кабельные лотки должны быть установлены в соответствии с методами установки, описанными в 770.110 и 770.113.

Кабели

OFN (непроводящие) могут занимать один и тот же кабельный лоток с проводниками для электрического освещения, класс 1, пожарная сигнализация без ограничения мощности, тип ITC, или цепи широкополосной связи с питанием от сети средней мощности, работающие от 1000 вольт или меньше.Кабели OFC (токопроводящие) должны быть отделены от этих других типов кабелей.

Емкость заполнения кабельного лотка для волоконно-оптических кабелей не рассматривается ни в статье 770, ни в статье 392 NEC. Разработчикам и установщикам следует обращаться к производителю кабеля за указаниями.

Тип CMP — Кабели связи CMX — (статья 800 NEC) Подобно оптическому волокну, кабели связи используются для передачи информационных сигналов. Это может быть выполнено с помощью коаксиальных проводов, медных проводников или скрученных пар проводов.Эти кабели используются в самых разных приложениях, включая студии звукозаписи, передачу данных, радиопередатчики, домофоны, электронные схемы, а также в приложениях, где требуется экранирование радиочастот. NEC определяет кабели связи как заводскую сборку из двух или более проводов, имеющих общее покрытие. Покрытие сборки проводника может включать в себя один или несколько металлических элементов, силовых элементов или кожухов. Кабели Ethernet являются распространенным типом коммуникационных кабелей и часто перечислены и установлены в соответствии со статьей 800 NEC.

Поскольку коммуникационные кабели часто проходят через пространства для циркуляции воздуха, которые часто содержат очень мало противопожарных барьеров, их необходимо покрыть материалом, который не будет способствовать распространению пламени. Коммуникационные кабели проходят испытания UL и имеют маркировку (номинальную) в зависимости от их свойств распространения огня и, следовательно, их пригодности для использования в определенных зонах здания (помещения для кондиционирования воздуха).

Статья 800 NEC определяет эту маркировку, области разрешенного использования и обеспечивает иерархию кабельной подстанции.

Руководство по выбору кабелей управления и КИП

Инструментальные кабели — это многожильные кабели, которые передают электрические сигналы низкой энергии, используемые для мониторинга или управления системами электроснабжения и связанных с ними процессов. Функции измерения и контроля жизненно важны для приложений производства и обработки. Эти функции сильно зависят от их электронной схемы. Типичные приложения включают управление промышленным оборудованием, радиовещание, сборку оборудования или системы общественного транспорта.

Типы

База данных Engineering360 SpecSearch позволяет промышленным покупателям приобретать кабели на основе следующих типов компьютерных сетей и промышленных протоколов.

Кабели ARCNET используются в высокоскоростных сетях ARCNET на основе токенов, которые обеспечивают связь по локальной сети (LAN) между промышленными компьютерами.

Кабели AS-I используются для подключения бинарных исполнительных механизмов, датчиков и других устройств AS-i.Эти двухжильные кабели обеспечивают питание и передачу данных.

Кабели CANbus используются в высокоскоростных сетях с последовательной передачей данных, которые предназначены для жестких электрических условий. Они широко используются в автомобильной промышленности.

Кабели CANopen используются с протоколом промышленной связи fieldbus, основанным на CANbus.

Кабели DeviceNet также используют протокол сети контроллеров (CAN), но обычно подключают такие устройства, как концевые выключатели, фотоэлементы, вентильные блоки, пускатели двигателей, приводы и дисплеи оператора, к программируемым логическим контроллерам (ПЛК) и персональным компьютерам.

Кабели полевой шины используются для подключения промышленных устройств, таких как исполнительные механизмы, датчики, преобразователи и контроллеры. В иерархии заводских сетей среда fieldbus является группой базового уровня.

Кабели Foundation Fieldbus используются в полностью цифровой, последовательной, двусторонней системе связи, которая служит локальной сетью для заводских контрольно-измерительных приборов и заводских устройств управления.

Кабели HART позволяют осуществлять обмен данными без прерывания сигнала 4–20 мА.Они позволяют главному приложению (главному) получать два или более цифровых обновления в секунду с полевого устройства.

Кабели PROFIBUS используют независимый от производителя стандарт fieldbus, который подходит как для автоматизации процессов, так и для производственных приложений.

Кабели P-Net соответствуют европейскому стандарту (EN 50 170 Vol. 1), который теперь является частью международного стандарта Fieldbus (IEC 61558, тип 4).

Покупатели также могут приобрести шнур питания и многожильные кабели, которые не соответствуют определенному типу сети или протоколу связи.

Кабели силового кабеля используются в основном в низковольтных, коммерческих и бытовых приложениях. Они используются для изготовления шнуров питания, но не имеют концевых разъемов.

Многожильные кабели состоят из одного провода или комбинации проводов с двумя или более проводниками. Они включают экранирование кабеля.

Проводников

Жила кабеля состоит из провода или комбинации проводов, которые не изолированы друг от друга и облегчают прохождение электрического тока через кабель.Спецификации, относящиеся к проводам, включают материал, размер и количество проводов.

Материал проводника включает различные проводящие металлы. Медь — наиболее широко используемый материал, обладающий превосходной коррозионной стойкостью и высокой теплопроводностью, но относительно низким отношением прочности к весу. Алюминий менее плотен, чем медь, и часто используется в качестве силового проводника. Жилы кабеля также могут быть выполнены из стали и плакированы алюминиевой или медной оболочкой.

Размер проводника измеряется в американских калибрах проводов (AWG) в США. Чем выше номер калибра, тем меньше диаметр и тоньше проволока. Более толстые провода имеют меньшее сопротивление и могут пропускать больший ток. За пределами США размеры проводников измеряются в мм ² .

Количество проводников обычно определяется областью применения или предполагаемым использованием кабеля.

Куртка и изоляция

Поставщики производят кабели с различными оболочками и изоляционными материалами, чтобы уменьшить утечку тока из проводника.Применение кабеля является важным фактором при выборе изоляционного материала.

• Этилен-пропилен-диеновый эластомер (EPDM) обеспечивает отличную гибкость в широком диапазоне температур.

• Неопрен — это синтетический каучук, хорошо подходящий для химической промышленности. Он устойчив к маслу, огню и химикатам.

• Силиконовый каучук обеспечивает превосходную гибкость, но ему не хватает прочности и водостойкости.

• Термопласт — отличный изоляционный материал. Полиэтилен (PE), полипропилен, поливинилхлорид (PVC), Teflon® и Tefzel® являются типами термопластичных материалов. Хотя каждый материал имеет свои уникальные преимущества и недостатки, большинство из них очень гибкие и устойчивы к воздействию влаги и химикатов.

• Слюдяная лента предназначена для изоляционного материала и отличается очень высокой термостойкостью.

Экранирование

Кабели управления и контрольно-измерительных приборов

могут иметь тип электромагнитного экранирующего материала, который наматывается на кабель под внешней оболочкой.Экранирование служит для предотвращения влияния электрических помех на передаваемый сигнал и для уменьшения излучения электромагнитного излучения от самого кабеля. Экранирование обычно состоит из металлической оплетки, металлической ленты или оплетки из фольги. Экранированный кабель в сборе может также иметь специальный заземляющий провод, известный как дренажный провод.

Изображение экранированного кабеля в разрезе. Изображение предоставлено: Tkgd2007

Список литературы

Alpha Wire — Что такое экранированный кабель

Gore — Влияние материалов на характеристики микроволнового кабеля

Gore — Выбор правильной кабельной системы для вашей среды

Изображение предоставлено: National Instruments

Типы электрических кабелей | Системы Провода и Кабеля

Типы электрических кабелей

• Коаксиальный кабель — используется для радиочастотных сигналов, например, в распределительных системах кабельного телевидения.
• Кабель связи
• Прямой подземный кабель
• Гибкие кабели
• Кабель Heliax
• Кабель в неметаллической оболочке (или строительный неметаллический провод, NM, NM-B)
• Кабель в металлической оболочке (или армированный кабель переменного тока или BX)
• Многожильный кабель (состоит из более чем одного провода и покрыт оболочкой кабеля)
• Спаренный кабель — состоит из двух отдельно изолированных жил, которые обычно используются в цепях постоянного или низкочастотного переменного тока.
• Портативный шнур — гибкий кабель для питания переменного тока в портативных устройствах
• Ленточный кабель — полезен, когда требуется много проводов.Этот тип кабеля легко сгибается, и он разработан для работы с низкими напряжениями.
• Экранированный кабель — используется для чувствительных электронных схем или для обеспечения защиты в высоковольтных приложениях.
• Одинарный кабель (время от времени это название используется для провода)
• Погружной кабель
• Твинаксиальный кабель
• Двухжильный кабель — этот тип кабеля представляет собой плоскую двухпроводную линию. Ее обычно называют линией 300 Ом, потому что линия имеет импеданс 300 Ом. Он часто используется в качестве линии передачи между антенной и приемником (например,г., телевидение и радио). Эти кабели скручены для уменьшения кожных эффектов.
• Витая пара — состоит из двух переплетенных между собой изолированных проводов. Напоминает спаренный кабель, за исключением того, что спаренные провода скручены на

Таблицы размеров проводов AWG

В таблице ниже приведены различные данные, включая сопротивление проводов различных сечений и допустимый ток (допустимый ток) для пластиковой изоляции. Информация о диаметре в таблице относится к сплошной проволоке .Многожильные провода рассчитываются путем расчета эквивалентной площади поперечного сечения меди. Ток плавления (плавящаяся проволока) рассчитывается исходя из температуры окружающей среды 25 ° C. В приведенной ниже таблице предполагается, что частоты постоянного или переменного тока равны или меньше 60 Гц, и не учитывается скин-эффект. Число витков провода — это верхний предел для провода без изоляции.

AWG	Диаметр		витков провода, без изоляции		Площадь		Медная проволока
							Сопротивление / длина		Допустимая нагрузка при номинальной температуре изоляционного материала 20 ° C или 16 AWG и меньше для одиночных несвязанных проводов в оборудовании:			Ток предохранителя
									60 ° С	75 ° С	90 ° С	Прис	Ондердонк
	(дюйм)	(мм)	(на дюйм)	(на см)	(килограмм)	(мм 2 )	(мОм / м )	(мОм / фут )	(А)			~ 10 с	1 с	32 мс
0000 (4/0)	0.4600	11,684	2,17	0,856	212	107	0,1608	0,04901	195	230	260	3,2 кА	33 кА	182 кА
000 (3/0)	0,4096	10,405	2,44	0,961	168	85,0	0,2028	0,06180	165	200	225	2.7 кА	26 кА	144 кА
00 (2/0)	0,3648	9,266	2,74	1,08	133	67,4	0,2557	0,07793	145	175	195	2.3 кА	21 кА	115 кА
0 (1/0)	0,3249	8,251	3,08	1,21	106	53.5	0,3224	0,09827	125	150	170	1,9 кА	16 кА	91 кА
1	0,2893	7,348	3,46	1,36	83,7	42,4	0,4066	0,1239	110	130	145	1,6 кА	13 кА	72 кА
2	0.2576	6.544	3,88	1,53	66,4	33,6	0,5127	0,1563	95	115	130	1,3 кА	10,2 кА	57 кА
3	0,2294	5,827	4,36	1,72	52,6	26,7	0,6465	0,1970	85	100	115	1.1 кА	8,1 кА	45 кА
4	0,2043	5,189	4,89	1,93	41,7	21,2	0,8152	0,2485	70	85	95	946 А	6,4 кА	36 кА
5	0,1819	4,621	5,50	2,16	33,1	16,8	1.028	0,3133				795 A	5,1 кА	28 кА
6	0,1620	4,115	6,17	2,43	26,3	13,3	1,296	0,3951	55	65	75	668 A	4.0 кА	23 кА
7	0,1443	3,665	6,93	2,73	20.8	10,5	1,634	0,4982				561 A	3,2 кА	18 кА
8	0,1285	3,264	7,78	3,06	16,5	8,37	2,061	0,6282	40	50	55	472 A	2,5 кА	14 кА
9	0,1144	2,906	8.74	3,44	13,1	6,63	2,599	0,7921				396 А	2,0 кА	11 кА
10	0,1019	2,588	9,81	3,86	10,4	5,26	3,277	0,9989	30	35	40	333 А	1,6 кА	8.9 кА
11	0.0907	2.305	11,0	4,34	8,23	4,17	4,132	1,260				280 А	1,3 кА	7,1 кА
12	0,0808	2,053	12,4	4,87	6,53	3,31	5,211	1,588	20	25	30	235 А	1,0 кА	5.6 кА
13	0,0720	1,828	13,9	5,47	5,18	2,62	6,571	2,003				198 А	798 A	4,5 кА
14	0,0641	1,628	15,6	6,14	4,11	2,08	8,286	2,525	15	20	25	166 А	633 А	3.5 кА
15	0,0571	1,450	17,5	6,90	3,26	1,65	10,45	3,184				140 А	502 А	2,8 кА
16	0,0508	1,291	19,7	7,75	2,58	1,31	13,17	4,016	22 * ​​на открытом воздухе	13 * закрытый	18	117 A	398 А	2.2 кА
17	0,0453	1,150	22,1	8,70	2,05	1,04	16,61	5,064				99 А	316 А	1,8 кА
18	0,0403	1,024	24,8	9,77	1,62	0,823	20,95	6,385	10	14	16	83 А	250 А	1.4 кА
19	0,0359	0,912	27,9	11,0	1,29	0,653	26,42	8,051	–	–	–	70 А	198 А	1,1 кА
20	0,0320	0,812	31,3	12,3	1,02	0,518	33,31	10,15	11	7.5	–	58,5 А	158 А	882 A
21	0,0285	0,723	35,1	13,8	0,810	0,410	42,00	12,80	–	–	–	49 А	125 А	700 А
22	0,0253	0,644	39,5	15,5	0.642	0,326	52,96	16,14	7	5	–	41 А	99 А	551 А
23	0,0226	0,573	44,3	17,4	0,509	0,258	66,79	20,36	–	–	–	35 А	79 А	440 А
24	0.0201	0,511	49,7	19,6	0,404	0,205	84,22	25,67	3,5	2,1	–	29 А	62 А	348 А
25	0,0179	0,455	55,9	22,0	0,320	0,162	106,2	32,37	–	–	–	24 А	49 А	276 A
26	0.0159	0,405	62,7	24,7	0,254	0,129	133,9	40,81	2,2	1,3	–	20 А	39 А	218 А
27	0,0142	0,361	70,4	27,7	0,202	0,102	168,9	51,47	–	–	–	17 А	31 А	174 A
28	0.0126	0,321	79,1	31,1	0,160	0,0810	212,9	64,90	1,4	0,85	–	14 А	24 А	137 A
29	0,0113	0,286	88,8	35,0	0,127	0,0642	268,5	81,84	–	–	–	12 А	20 А	110 А
30	0.0100	0,255	99,7	39,3	0,101	0,0509	338,6	103,2	0,86	0,52	–	10 А	15 А	86 А
31	0,00893	0,227	112	44,1	0,0797	0,0404	426,9	130,1	–	–	–	9 А	12 А	69 А
32	0.00795	0,202	126	49,5	0,0632	0,0320	538,3	164,1	0,53	0,3	–	7 А	10 А	54 А
33	0,00708	0,180	141	55,6	0,0501	0,0254	678,8	206,9	–	–	–	6 А	7.7 А	43 А
34	0,00630	0,160	159	62,4	0,0398	0,0201	856,0	260,9	0,3	0,180	–	5 А	6,1 А	34 А
35	0,00561	0,143	178	70,1	0,0315	0,0160	1079	329.0	–	–	–	4 А	4,8 А	27 А
36	0,00500	0,127	200	78,7	0,0250	0,0127	1361	414,8	–	–	–	4 А	3,9 А	22 А
37	0,00445	0,113	225	88.4	0,0198	0,0100	1716	523,1	–	–	–	3 А	3,1 А	17 А
38	0,00397	0,101	252	99,3	0,0157	0,00797	2164	659,6	–	–	–	3 А	2,4 А	14 А
39	0.00353	0,0897	283	111	0,0125	0,00632	2729	831,8	–	–	–	2 А	1,9 А	11 А
40	0,00314	0,0799	318	125	0,00989	0,00501	3441	1049	–	–	–	1 А	1.Перейти к: a b c d Точно, по определению В электротехнической промышленности Северной Америки проводники сечением более 4/0 AWG обычно идентифицируются по площади в тысячах круговых милов (kcmil), где 1 kcmil = 0,5067 мм 2 . Следующий размер проволоки больше 4/0 имеет поперечное сечение 250 тыс. Мил. Круглый мил — это площадь проволоки диаметром один мил. Один миллион круговых милов — это площадь круга диаметром 1000 мил (1 дюйм). Старое сокращение для тысячи круговых милов — MCM . Многожильный провод AWG, размеры Калибры AWG также используются для описания многожильных проводов. В этом случае он описывает провод, площадь поперечного сечения которого равна сумме всех площадей поперечного сечения отдельных жил; промежутки между прядями не учитываются.При изготовлении круглых прядей эти зазоры занимают около 10% площади проволоки, поэтому требуется проволока примерно на 5% толще, чем эквивалентная сплошная проволока. Многожильные провода обозначаются тремя цифрами: общим размером AWG, количеством жил и размером жилы AWG. Количество нитей и AWG пряди разделяются косой чертой. Например, многожильный провод 22 AWG 7/30 — это провод 22 AWG, состоящий из семи жил провода 30 AWG. No related posts. Leave a Reply Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
