Контрольный кабель — назначение и применение
Контрольный кабель – это электрический многожильный кабель, который применяется в местах с затруднённым доступом. Основная задача этого вида вида кабельной продукции – не питать агрегаты, а передавать достоверные данные о структуре, размещении и режиме функционирования оборудования, т.е. контролировать их работу. Особенность контрольных кабелей – они обеспечивают недвижимое подключение распределительных электроустройств к электрическим агрегатам и аппаратным комплексам стационарного типа. Контрольный кабель предназначен для неподвижного присоединения к электрическим аппаратам, приборам, сборкам зажимов распределительных устройств с номинальным переменным напряжением до 0,66 кВ частотой до 100 Гц или постоянным напряжением до 1 кВ, а также для передачи низковольтных сигналов управления в цепях вторичной коммутации.
Контрольный кабель — назначение и применение
Контрольные кабели используются для осуществления контроля за состоянием объектов, управления оборудованием и устройств релейной защиты и автоматики, устройств сигнализации.
Также встречаются провода, «внутренность» которых заполнена гидрофобным веществом. В контрольном кабеле кввгэ сверху на обмотке размещается экран толщиной 0,06 или 0,15 мм, изготовленный из медной (или фольгированной) ленты. Контрольный кабель для прокладки в земле оснащён бронёй из двух стальных полос и защитного внешнего покрова. В качестве дополнительной защиты может выступать шланг, изготовленный из поливинилхлоридного пластиката. В качестве экрана для контрольного бронированного экранированного кабеля используется медная фольга или медная лента. Возможны алюминиевые вариации. Буква «Э» в маркировке контрольного кабеля подтверждает наличие экранирования.
Типы кабелей для стационарного монтажа
В зависимости от используемого для токопроводящих жил материала, провода бывают: медными, алюмомедными и алюминиевыми.
По материалу оболочки проводниковую продукцию разделяют на: выполненную из резины, из негорючей резины и ПВХ пластиката.
По характеру защищённости от помех различают экранированные и неэкранированные кабели.
По форме кабели контрольные медные могут быть круглыми.
Исходя из условий, в которых возможна эксплуатация проводниковых изделий, выделяют кабели:
- для монтажа внутри сооружений, а также в каналах и туннелях (растягивание и скручивание не допускаются)
- для установки в туннелях и каналах, внутри сооружений (при исключении возможности механического влияния)
- кабель контрольный бронированный для прокладки в траншеях. Бронёй служат 2 оцинкованные ленты
Различают кабели и по сфере использования. Для телекоммуникационных систем и сигнализации используют следующие версии: КСПВ, КСПЭВГ, КСПВГ, КСВЭВ. Для видеонаблюдения оптимальный вариант – провода ККСП, ККСВГ, КВК, КВК-П, КВК-т, КВК-В.
Виды контрольного кабеля
Чтобы купить кабель контрольный, сперва нужно разбираться в многочисленных разновидностях последнего. Кабель контрольный кввг создан специально для использования в особо сложных условиях (98 % влажность). Основное ограничение при монтаже – механическое влияние на изделие. Кабель контрольный кввгнг – подвид модели кввг, основное преимущество которого – пожаробезопасность. Кабель кввгЭ – экранированный собрат кввг. Устанавливается внутри сооружений и в туннелях. кввгз – кабель контрольный с заполнением. КВБбШв – кабель контрольный экранированный для монтажа в пожароопасных районах, метрополитенах, на открытом воздухе, в земле. АКВБбШв – при отсутствии растягивания возможно использование провода в районах, подверженных влиянию блуждающих токов.
Купить контрольный кабель можно в компании Энергорегион:
кввг, кввгнг, кввгнг а ls, кввгнг а lsltx, кввгнг а frls, кввгнг а frlsltx, кввгэ, кввгэнг, кввгэнг хл,

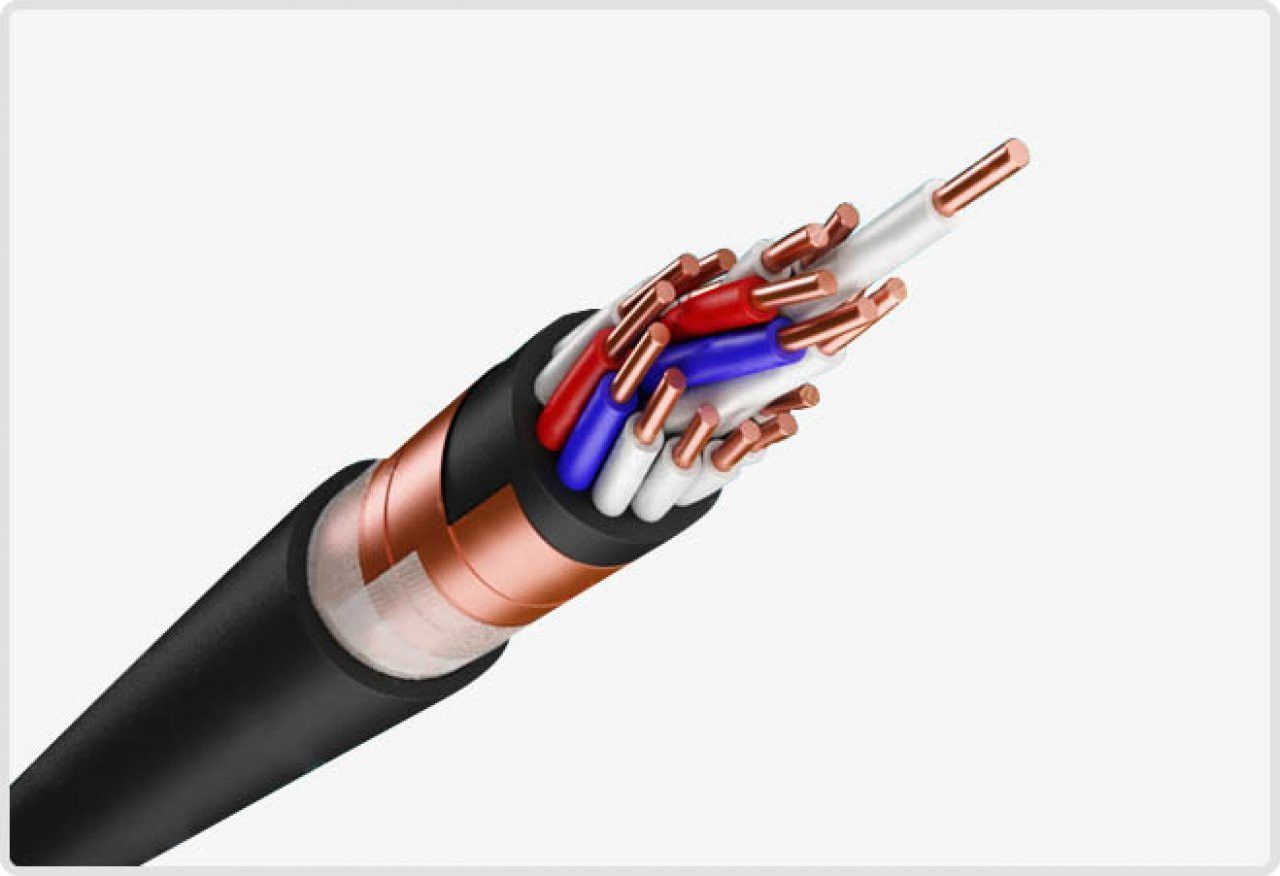

кввгэнг а ls, кввгэнг а ls хл, кввгэнг а lsltx, кввгэнг а frls, кввгэнг а frlsltx
Контрольные кабели — это… Описание, виды и применение
Электрические сети и обслуживающее их оборудование строятся на многоуровневой элементной базе, коммуникационные связки внутри которой обеспечиваются кабелями разного типа. Это электропроводка, которая может выполнять задачи распределения, передачи и магистральной транспортировки тока. Свое особое место в этом сегменте занимают контрольные кабели. Это универсальный канал для транспортировки электрических токов под напряжением от 380 до 1000 В, который преимущественно используют не для обслуживания силовых цепей, а для обеспечения промежуточной коммутации между энергоустановками.
Устройство контрольного кабеля
Вам будет интересно:Обозначение легирующих элементов в стали: классификация, свойства, маркировка, применение
Изделие формируется несколькими технологичными слоями и сердцевиной, непосредственно участвующей в передаче тока. Простейшую структуру такого кабеля можно представить так:
- Токопроводящие жилы.
- Изоляционная подкладка на поверхности жилы.
- Заполнитель.
- Внешняя защитная оболочка.
Вам будет интересно:Дыхательный клапан резервуара: назначение, устройство, принцип работы, проверка
Место эксплуатации во многом определяет требования к наружной оболочке провода. Например, кабель контрольный экранированный помимо типовой механической защиты имеет изоляцию, оберегающую сердцевину от электромагнитных и радиоэлектронных помех. Экранирование является одной из самых сложных форм внешней защиты токопроводящего контура, представляя собой металлическое напыление с определенными свойствами для локализации электрической энергии. Также на уровне заполнителя и внешней оболочки могут применяться конструкционные покрытия, оберегающие сердечник кабеля от физических воздействий, влаги, огня, пыли и т. д. Для этого используется широкий перечень разных материалов от поливинилхлорида с тем же металлом до слюдосодержащих лент.
Токопроводящие жилы кабеля
Вам будет интересно:Мощность одной секции алюминиевого радиатора: особенности и отзывы
Все же основным функциональным элементом любого кабеля является его жила. В данном случае для изготовления токопроводящего провода используется медь или алюминий (в том числе его омедненная версия). Что касается конструкционного исполнения, то чаще всего это одиночный проводник или несколько тонких скрученных проводков, обеспечивающих возможность безопасного сгиба контрольного кабеля. Жилы одиночного типа применяют в стационарных энергоустановках, где нет потребности в изгибах и скрутках. Конструкция с витыми проволочками, в свою очередь, задействуется в оборудовании и местах эксплуатации, где предусматриваются динамические нагрузки на провод. Например, это могут быть мобильные электроустановки, генераторные блоки или аккумуляторы.
Материал изготовления также обусловливает разницу в подходах к применению проводов. Как уже говорилось, в основном для токопроводящей части применяют медь или алюминий. Изделия из меди чаще задействуют в подстанциях на 220 кВ. В принципе данный материал наиболее приемлем для универсального использования в электроустановках. Алюминий чаще применяют по причине более доступной стоимости там, где не предъявляются высокие требования к надежности и точности работы системы.
6. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
6.1. Указания по эксплуатации должны соответствовать ГОСТ 26411 и требованиям настоящего стандарта. (Измененная редакция, Изм. N 4).
6.2. (Исключен, Изм. N 4).
6.3. Радиус изгиба небронированных кабелей с медными жилами при прокладке при температуре окружающей среды не ниже 0 °С должен быть, не менее: трех диаметров кабеля — для кабелей наружным диаметром до 10 мм включ.; четырех диаметров кабеля — для кабелей наружным диаметром св. 10 до 25 мм включ. (Измененная редакция, Изм. N 1, 4).
6.4. Преимущественные области применения кабелей должны соответствовать указанным в табл.8.
Таблица 8
Преимущественная область применения | Обозначение марки кабеля |
Для прокладки в помещениях, каналах, туннелях, если кабель не подвергается значительным растягивающим усилиям | КПВБГ; КПВБбГ; КРВБГ; КПсВБГ; КРНБГ; КРВБбГ; КРНБбГ; КВВБбГ; КВВБГ; КПсВБбГ; АКПВБГ; АКПВБбГ; АКРВБГ; АКВВБГ; АКПсВБГ; АКРНБГ; АКРВБбГ; АКРНБбГ; АКВВБбГ; АКПсВБбГ |
Для прокладки в помещениях, канавах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель | КРВГ; КВВГ; КПВГ; КВВГ-П; КРНГ; КПсВГ; КПВГ-П; КПсВГ-П; АКПВГ-П; АКВВГ; АКРВГ; АКРНГ; АКВВГ-П; АКПсВГ-П; АКПВГ; АКПсВГ; АКВВГз и КВВГз |
Для прокладки в помещениях, каналах, туннелях при отсутствии механических воздействий на кабель в условиях агрессивной среды и необходимости защиты электрических цепей от влияния внешних электрических полей | КРВГЭ; КВВГЭ; КПсВГЭ; АКГВГЭ; АКВВГЭ; АКПсВГЭ |
Для прокладки в шахтах, внутри пожароопасных помещений, если кабель не подвергается значительным растягивающим усилиям | КВВБн; КПсВБн; КРВБн; КРНБн |
Для прокладки в земле (траншеях) в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, если кабель не подвергается значительным растягивающим усилиям | КРВБ; КРНБ; КВВБ; КПВБ; КПсВБ; АКРВБ; АКРНБ;АКВВБ; АКПВБ; АКПсВБ |
Для прокладки в помещениях, каналах, туннелях, в земле (траншеях), в том числе в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, если кабель не подвергается значительным растягивающим усилиям | КПсБбШв; КВБбШв; КПБбШв; АКПсБбШв; АКВБбШв; АКПБбШв |
Для прокладки в помещениях, каналах, туннелях, в земле (траншеях) в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, если кабель подвергается значительным растягивающим усилиям | КПсПбШв; КВПбШв; КППбШв |
Для электроустановок, требующих уплотнения кабелей при вводе | КВВГз; АКВВГз; КПсВГз; АКПсВГз |
Необходимость применения мер, обеспечивающих нераспространение горения при групповой прокладке кабелей в помещениях и кабельных сооружениях, должна быть определена нормативно-технической и проектной документацией на кабельные прокладки. (Измененная редакция, Изм. N 1, 4, 5).
6.5. Кабели всех марок могут быть проложены на открытом воздухе. Допускается прокладка небронированных кабелей марок АКПВГ, КПВГ, АКПсВГ, КПсВГ, АКВВГ, КВВГ в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность. (Измененная редакция, Изм. N 1, 5).
6.6. (Исключен, Изм. N 4).
6.7. Усилие натяжения кабелей при прокладке и монтаже не должно создавать в токопроводящих жилах растягивающее напряжение более 4 кгс/мм для меди и более 2 кгс/мм — для алюминия.
6.8. В конце минимального срока службы кабели должны выдерживать испытание переменным напряжением 1500 В, частотой 50 Гц в течение 5 мин.
6.7; 6.8. (Введены дополнительно, Изм. N 5).
Основные классификации контрольного кабеля
Существует несколько параметров, по которым происходит разделение контрольных кабелей. В частности, к основным классификациям можно отнести:
- Материал изготовления основы провода.
- Материал изоляции.
- Форма провода.
- Характеристики сечения.
- Свойства защитного покрова.
К особым модификациям относят бронированные, диэлектрические и водонепроницаемые провода, предназначенные для суровых условий эксплуатации с агрессивными средами.

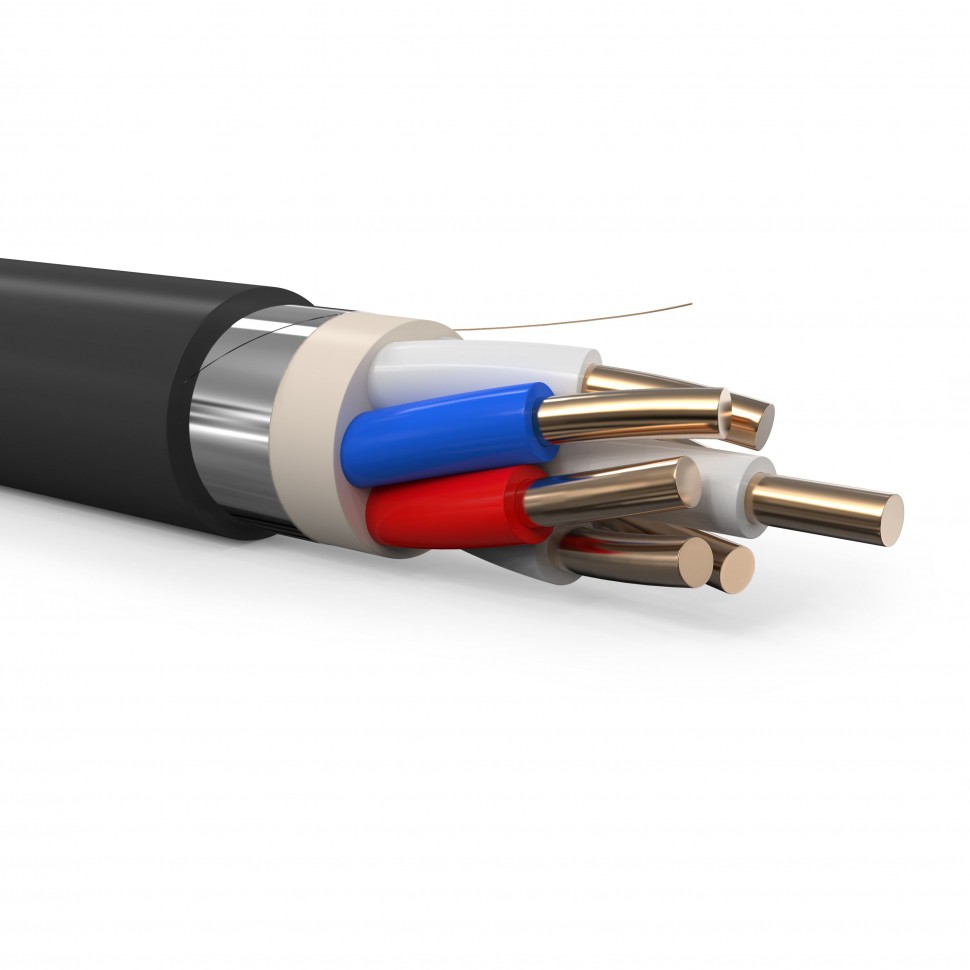

Основные конструктивные параметры кабеля — КВВГ:
Число жил и сечение , мм | Диаметр кабеля , мм | Масса кабеля , кг/км |
4х1,0 | 8,0 | 90,2 |
5х1,0 | 9,3 | 119 |
7х1,0 | 10,0 | 151 |
10х1,0 | 12,3 | 207 |
14х1,0 | 13,3 | 267 |
19х1,0 | 14,6 | 344 |
27х1,0 | 17,3 | 470 |
37х1,0 | 19,7 | 636 |
4х1,5 | 9,2 | 126 |
5х1,5 | 10,0 | 149 |
7х1,5 | 10,6 | 192 |
10х1,5 | 13,3 | 265 |
14х1,5 | 14,4 | 347 |
19х1,5 | 15,9 | 450 |
27х1,5 | 19,2 | 636 |
37х1,5 | 21,4 | 839 |
4х2,5 | 10,2 | 171 |
5х2,5 | 11,0 | 205 |
7х2,5 | 11,9 | 268 |
10х2,5 | 14,9 | 373 |
14х2,5 | 16,1 | 496 |
19х2,5 | 17,8 | 650 |
27х2,5 | 21,6 | 919 |
37х2,5 | 24,6 | 1244 |
4х4 | 11,8 | 249 |
7х4 | 14,0 | 398 |
10х4 | 17,6 | 558 |
4х6 | 13,0 | 333 |
7х6 | 15,5 | 541 |
10х6 | 20,0 | 779 |
Классификация по условиям места эксплуатации
Также разделяют кабели и по условиям применения с точки зрения внешнего воздействия механических нагрузок:
- Внутри помещений, в траншеях и каналах без влияния сил, способствующих растяжению. Защиту образует намотка стальных лент с антикоррозионным покрытием. Это типовой контрольный кабель КВВГнг, который используется в местах, не предусматривающих сильных механических воздействий, а также угрозы возгорания.
- В траншеях и грунте без больших внешних усилий на растяжение. Слой брони формируется двойной стальной лентой с дополнительным наружным покровом из поливинилхлоридного пластиката.
- В грунте и каналах при условии воздействия больших усилий на растяжение. Броню образуют стальные прутья проволоки, покрытые цинковым слоем и покровом из ПВХ-пластиката.
8.1. КАБЕЛИ КОНТРОЛЬНЫЕ
Контрольные кабели используются для передачи маломощных сигналов управления в различных электротехнических устройствах.
Кабели рассчитаны на переменное напряжение до 660 В частотой до 100 Гц и постоянное напряжение до 1000 В. Жилы кабелей изготавляют из меди (сечение от 0,75 до 6 мм2) и алюминия (сечение от 2,5 до10 мм2). Изоляция контрольных кабелей (К) изготавливается из резины (обозначение в марке — Р), поливинилхлоридного пластиката (В), полиэтилена (П), фторопласта (Ф), в некоторых случаях — из кабельной пропитанной бумаги. Кабели могут иметь оболочки из резины или пластмассы, свинца, алюминия. Для защиты от внешних электрических полей контрольные кабели могут иметь экран (Э). В зависимости от условий прокладки контрольные кабели могут иметь броневые (Б) и защитные покровы. Пример: КРСБ — контрольный кабель с медными жилами, резиновой изоляцией, свинцовой оболочкой, бронированный. АКВВБГ — контрольный кабель с алюминиевыми жилами, поливинилхлоридной изоляцией и оболочкой, бронированный двумя стальными лентами с противокоррозионным покрытием.
На рис. 8.1 и 8.2 изображены конструкции, а в таблице 8.1. приведены данные некоторых контрольных кабелей.
Рис. 8.1. Конструкция контрольного кабеля марки АКРНГ
Рис. 8.2. Внешний вид контрольных кабелей с пластмассовой изоляцией марок АКВВГ и КВВГЭ
Таблица 8.1 Марки и конструктивные элементы контрольных кабелей
Марка кабеля | Конструктивные особенности | Броня | Защитный покров |
Кабели с резиновой изоляцией жил | |||
КРСГ | Кабель контрольный с медными жилами, резиновой изоляцией, в свинцовой оболочке | —— | —— |
КРСБ | Две стальные ленты | Пропитанная кабельная пряжа | |
КРСБГ | То же | Противокоррозионное покрытие | |
КРСК | Стальные оцинкованные проволоки | Пропитанная кабельная пряжа | |
КРВГ | То же, в ПВХ оболочке | —— | —— |
КРВГЭ | То же, экранированный | —— | —— |
АКРВГ | То же, с алюминиевыми жилами | —— | —— |
АКРВГЭ | То же, экранированный | —— | —— |
КРВБ | То же, с медными жилами | Две стальные ленты | Пропитанная кабельная пряжа |
КРВБГ | Две стальные ленты | Противокоррозионное покрытие | |
КРВБбГ | Профилированная стальная лента | —— | |
АКРВБ | То же, с алюминиевыми жилами | Две стальные ленты | Пропитанная кабельная пряжа |
АКРВБГ | Две стальные ленты | Противокоррозионное покрытие | |
АКРВБбГ | Профилированная стальная лента | —— | |
КРНГ | То же, с медными жилами, с резиновой оболочкой, не распространяющей горение | —— | —— |
КРНБ | Две стальные ленты | Пропитанная кабельная пряжа | |
КРНБГ | Две стальные ленты | Противокоррозионное покрытие | |
КРНБбг | Профилированная стальная лента | —— | |
КРНБГц | Две оцинкованные стальные ленты | Противокоррозионное покрытие | |
АКРНГ АКРНБ АКРНБГ АКРНБГц АКРНБбГ | То же, с алюминиевыми жилами и резиновой оболочкой, не распространяющей горение | То же, что и у аналогичных кабелей с медными жилами | То же, что и у аналогичных кабелей с медными жилами |
Кабели с ПВХ изоляцией жил | |||

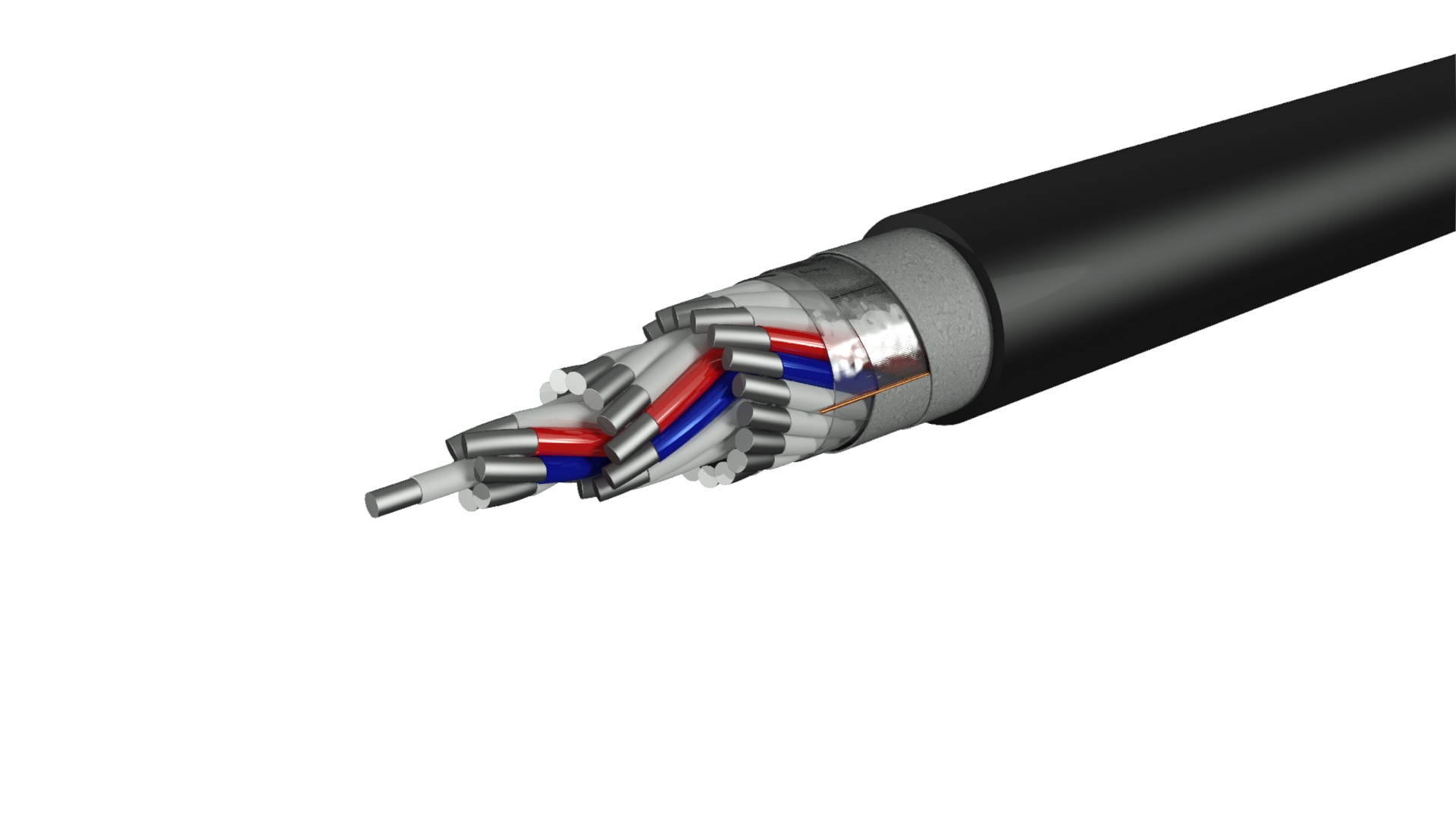

КВВГ | Кабель с ПВХ изоляцией жил в ПВХ оболочке, Э — экранированный алюминиевой или медной фольгой | —— | —— |
КВВГЭ | —— | —— | |
КВВБ | Две стальные ленты | Пропитанная кабельная пряжа | |
КВВБГ | Две стальные ленты | Противокоррозионное покрытие | |
КВВБГц | Из двух оцинкованных стальных лент | —— | |
КВВБбГ | Профилированная стальная лента | —— | |
КВБбШв | Оболочка отсутствует | Круглые стальные оцинкованные проволоки | Шланг из ПВХ |
КВПбШв | Оболочка отсутствует | Круглые стальные оцинкованные проволоки | То же |
КВСтШв | Стальная гофрированная | То же | То же |
АКВВГ АКВВГЭ АКВВБ АКВВБГ АКВВБГц АККВВБбГ АКВБбШв АКВСтШв | То же, с алюминиевыми жилами | То же, что и у аналогичных кабелей с медными жилами | То же, что и у аналогичных кабелей с медными жилами |
Кабели с ПЭ изоляцией жил | |||
КПВГ | Кабель с ПЭ изоляцией жил в ПВХ оболочке | —— | —— |
КПВБ | Две стальные ленты | Пропитанная кабельная пряжа | |
КПВБГ | Две стальные ленты | Противокоррозионное покрытие | |
КПВБбГ | Профилированная оцинкованная стальная лентп | —— | |
КПБбШв | Оболочка отсутствует | Две стальные ленты | asd |
КППбШв | То же | Две стальные ленты | |
КПСтШв | Стальная гофрированная | —— | |
АКПВГ АКПВБ АКПВБГ АКПВБбГ АКПБбШв АКПСтШв | То же, с алюминиевыми жилами | То же, что и у аналогичных кабелей с медными жилами | То же, что и у аналогичных кабелей с медными жилами |
Кабели с изоляцией жил из самозатухающего ПЭ | |||
КПсВГ | Кабель с медными жилами, с изоляцией жил из самозатухающего ПЭ в оболочке иэ ПВХ пластиката | —— | —— |
КПсВГЭ | —— | —— | |
КПсВБ | Две стальные ленты | Пропитанная кабельная пряжа | |
КПсВБГ | Две стальные ленты | Противокоррозионное покрытие | |
КПсВБбГ | Профилированная стальная лента | —— | |
АКПсВГ АКПсВГЭ АКПсВБ АКПсВБГ | То же, с алюминиевыми жилами | То же, что и у аналогичных кабелей с медными жилами | То же, что и у аналогичных кабелей с медными жилами |
КПсБбШв | Кабель с медными жилами без оболочки | Две стальные ленты | Шланг из ПВХ |
КПсПбШв | Круглые стальные оцинкованные проволоки | То же | |
АКПсВБбГ АКПсБбШв | То же с алюминиевыми жилами | То же | То же |
Таблица 8. 2 Число и сечение жил контрольных кабелей
Марка кабелей | Материал жилы | Сечение токопроводящей жилы, мм2 | Число изолированных жил |
Кабели с резиновой изоляцией | |||
КРСГ, КРСБ, КРСБГ, КРСК | М | 1; 1,5; 2,5 | 4, 5, 7, 10, 14, 19, 27, 37 |
М | 4; 6 | 4, 7, 10 | |
КРВГ, КРВГЭ, АКРВГ, АКРВГЭ | М, А | 0,75; 1,0; 1.5 | 4, 5, 7, 10, 14, 19, 27, 37, 52 |
КРВБ, АКРВБ, КРВБГ, АКРВБГ, КРВБбГ, АКРВБбГ, КРНГ, АКРНГ, КРНБ, АКРНБ, КРНБГ, АКРНБГ, КРНБГц, АКРНБГц, КРНБбг, АКРНБбг | М, А | 2,5 | 4, 5, 7, 10, 14, 19, 27, 37 |
М, А | 4; 6 | 4, 7, 10 | |
М, А | 10 | 4, 7, 10 | |
Кабели с поливинилхлоридной изоляцией | |||
КВВГ, КВВГЭ, АКВВГ, АКВВГЭ, КВВБ, АКВВБ, КВВБГ, АКВВБГ, КВВБГц, АКВВБГц, КВВБбГ, АККВВБбГ, КВБбШв, АКВБбШв, КВПбШв, КВСтШв, АКВСтШв | М | 0,75; 1,0; 1,5 | 4, 5, 7, 10, 14, 19, 27, 37, 52, 61 |
М, А | 2,5 | 4, 5, 7, 10, 14, 19, 27, 37 | |
М, А | 4; 6 | 4, 7, 10 | |
А | 10 | 4, 7, 10 | |
Кабели с полиэтиленовой изоляцией | |||
КПВГ, АКПВГ, КПВБ, АКПВБ, КПВБГ, АКПВБГ, КПВБбГ, АКПВБбГ, КПБбШв, АКПБбШв, КППбШв, КПСтШв, АКПСтШв, КПсВГ, АКПсВГ, КПсВГЭ, АКПсВГЭ, КПсВБ, АКПСВБ, КПсВБГ, АКПсВБГ, КПсВБбГ, АКПсВБбГ, КПсБбШв, АКПсБбШв, КПсПбШв | М | 0,75; 1,0; 1,5 | 4, 5, 7, 10, 14, 19, 27, 37, 52, 61 |
М, А | 2,5 | 4, 5, 7, 10, 14, 19, 27, 37 | |
М, А | 4; 6 | 4, 7, 10 | |
А | 10 | 4, 7, 10 |
Таблица 8. 3 Массы кабелей с медными и алюминиевыми жилами, кг/км
Число жил | КВВГ | АКВВГ | КВВБ | АКВВБ | КВВБГ | АКВВБГ | КВБбШв | АКВБбШв | КВВГЭ | АКВВГЭ |
Масса, кг/км | ||||||||||
При сечении жилы 0,75 мм2 | ||||||||||
4 | 85 | —— | 330 | —— | 230 | —— | 250 | —— | 130 | —— |
5 | 99 | —— | 360 | —— | 250 | —— | 270 | —— | 150 | —— |
7 | 130 | —— | 420 | —— | 560 | —— | 310 | —— | 180 | —— |
10 | 190 | —— | 530 | —— | 390 | —— | 390 | —— | 240 | — |
14 | 230 | —— | 590 | —— | 450 | —— | 460 | —— | 290 | —— |
19 | 300 | —— | 810 | —— | 650 | —— | 540 | —— | 360 | —— |
27 | 410 | —— | 980 | —— | 820 | —— | 680 | —— | 490 | —— |
37 | 540 | —— | 1100 | —— | 990 | —— | 830 | —— | 620 | —— |
52 | 740 | —— | 1400 | —— | 1200 | —— | 1100 | —— | 850 | —— |
61 | 840 | —— | 1600 | —— | 1300 | —— | 1200 | —— | 960 | —— |
При сечении жилы 1 мм2 | ||||||||||
4 | 99 | —— | 350 | —— | 250 | —— | 270 | —— | 150 | —— |
5 | 120 | —— | 410 | —— | 290 | —— | 300 | —— | 170 | —— |
7 | 160 | —— | 460 | —— | 340 | —— | 340 | —— | 210 | —— |
10 | 230 | —— | 580 | —— | 780 | —— | 440 | —— | 270 | —— |
14 | 280 | —— | 770 | —— | 620 | —— | 510 | —— | 340 | —— |
19 | 360 | —— | 890 | —— | 730 | —— | 610 | —— | 420 | —— |
27 | 500 | —— | 1100 | —— | 920 | —— | 780 | —— | 580 | —— |
37 | 660 | —— | 1300 | —— | 1100 | —— | 960 | —— | 740 | —— |
52 | 900 | —— | 1600 | —— | 1400 | —— | 1300 | —— | 1000 | —— |
61 | 1050 | —— | 1800 | —— | 1600 | —— | 1400 | —— | 1100 | —— |
При сечении жилы 1,5 мм2 | ||||||||||
4 | 130 | —— | 420 | —— | 300 | —— | 300 | —— | 180 | —— |
5 | 160 | —— | 460 | —— | 340 | —— | 340 | —— | 200 | —— |
7 | 200 | —— | 520 | —— | 390 | —— | 390 | —— | 250 | —— |
10 | 290 | —— | 780 | —— | 630 | —— | 510 | —— | 340 | —— |
14 | 370 | —— | 890 | —— | 720 | —— | 610 | —— | 420 | —— |
19 | 470 | —— | 1000 | —— | 860 | —— | 730 | —— | 550 | —— |
27 | 670 | —— | 1300 | —— | 1100 | —— | 950 | —— | 740 | —— |
37 | 870 | —— | 1500 | —— | 1300 | —— | 1200 | —— | 980 | —— |
52 | 1200 | —— | 2000 | —— | 1800 | —— | 1600 | —— | 1310 | —— |
61 | 1400 | —— | 2200 | —— | 2000 | —— | 1800 | —— | 1500 | —— |
При сечении жилы 2,5 мм2 | ||||||||||
4 | 120 | 490 | 420 | 370 | 300 | 360 | 300 | 230 | 160 | |
5 | 220 | 140 | 540 | 460 | 410 | 330 | 410 | 330 | 270 | 190 |
7 | 280 | 175 | 620 | 510 | 490 | 380 | 490 | 380 | 340 | 220 |
10 | 410 | 250 | 950 | 790 | 790 | 630 | 640 | 480 | 460 | 300 |
14 | 530 | 300 | 1100 | 870 | 920 | 700 | 790 | 570 | 600 | 380 |
19 | 680 | 380 | 1300 | 1000 | 1100 | 820 | 970 | 670 | 770 | 470 |
27 | 970 | 540 | 1700 | 1280 | 1400 | 1000 | 1300 | 920 | 1000 | 640 |
37 | 1300 | 710 | 2100 | 1500 | 1800 | 1200 | 1700 | 1100 | 1360 | 800 |
При сечении жилы 4 мм2 | ||||||||||
4 | 270 | 170 | 610 | 510 | 470 | 370 | 470 | 370 | 310 | 210 |
7 | 420 | 240 | 930 | 750 | 770 | 600 | 610 | 480 | 470 | 300 |
10 | 610 | 360 | 1200 | 970 | 1000 | 790 | 870 | 620 | 670 | 410 |
При сечении жилы 6 мм2 | ||||||||||
4 | 360 | 210 | 850 | 680 | 700 | 540 | 580 | 420 | 410 | 260 |
7 | 580 | 310 | 1100 | 860 | 960 | 700 | 820 | 560 | 630 | 360 |
10 | 860 | 470 | 1500 | 1100 | 1300 | 950 | 1100 | 830 | 890 | 510 |
При сечении жилы 10 мм2 | ||||||||||
4 | —— | 320 | —— | 880 | —— | 710 | —— | 560 | —— | 380 |
7 | —— | 490 | —— | 1100 | —— | 960 | —— | 770 | —— | 550 |
10 | —— | 760 | —— | 1500 | —— | 1300 | —— | 1100 | —— | 780 |
Прокладка контрольного кабеля
Уже в процессе прокладки предусматривается специальный металлический бандаж с гофро-трубкой для защиты оболочки кабеля. С обратной стороны проводка замыкается на распределительных клеммах, электротехнических ящиках и коробах. Как правило, электроустановочное оборудование работает при 380 кВ. От силовых устройств медный контрольный кабель прокладывается по защищенным каналам и лотками к основной электрической цепи потребителя. На клеммных коробах и распределительных шкафах выполняется маркировка специальными чернилами с указанием характеристик токопроводящего элемента и внешних слоев оболочки.
Подключение кабеля
Применяются разные способы подключения контура к целевому оборудованию. В зависимости от узла назначения могут использоваться следующие конфигурации:
- Кабель выводится из магистральной линии с разветвлением на два потока.
- Кабель разделяется на правую и левую стороны электротехнической панели для последующего распределения по нескольким контурам.
- Производится свободная выкладка по всей рабочей площади.
- Выполняется точечное подключение через клеммные зажимы.
Важно не забывать, что контрольные кабели – это устройство с многоуровневой структурой, поэтому в ходе его разделки должен применяться специальный электромонтажный инструмент. Обязательно на всех этапах сборки цепи задействуют измерительные приборы наподобие мультиметра для комплексного контроля параметров сети.
Какими характеристиками обладает
Какими характеристиками обладает конкретный вид контрольного провода, определяет его марка. Марка наносится на внешней оболочке жил. Обычно есть 2 вида шнура, которые рассчитаны на сеть с напряжением до 660 вольт и до 1000 вольт.
Сечение силовых жил также может бить разной, находясь в диапазоне от 0,5 мм2 и до 10 мм2. Между сечением и номинальным напряжением существует связь. Чем больше значение нагрузки, тем большее сечение необходимо подбирать. В зависимости от толщины оплетки будет снижаться гибкость.
Подходящие марки нужно подбирать по специальным таблицам с учетом норм ПУЭ. Один из самых распространенных марок – КВВГ 5х1. 5х1 означает, что в его основе лежит пять медных жил, а каждая имеет круглое сечение 1 мм2. Благодаря небольшому количеству жил в основе провода (а их может быть до 61 штуки), он является весьма гибким. Гибкий КВВГ 5х1 имеет устойчивую поливинилхлоридную изоляцию и оболочку по всей длине.
У гибкого КВВГ 5х1 неподвижное соединение, с минимальным расстоянием между жилами. Он является достаточно гибким контрольным кабелем, рассчитан на нагрузку до 600 вольт и частоту до 100 герц. Гибкий контрольный повод КВВГ 5х1 имеет такую защитную конструкцию, что способен стабильно работать при внешней температуре от 50 градусов мороза до 50 градусов тепла. На сегодняшний день существует множество типов контрольного кабеля с различными характеристиками, но КВВГ 5х1 является оптимальным выбором в большинстве ситуаций. Также он доступен, поскольку достаточно распространен в странах СНГ.
Толщина изоляции между жилами КВВГ 5х1 составляет 0,6 мм. Средняя масса – 120 км/кг. Контрольный кабель КВВГ 5х1 можно использовать для наружного прокладывания, в закрытых помещениях и конструкциях, жилых и нежилых зданиях. Прокладывается легко, так как обладает хорошей гибкостью. Для дополнительной защиты по стандартам ПУЭ монтаж провода может проходить с использованием специальных защитных конструкций на все расстояние (в металлических трубах, рукавах).
КВВГ 5х1 должен быть подключен к электрическим аппаратам или приборам и к распределительным устройствам (щиток). Прокладывание должно соответствовать нормам ГОСТ и ПУЭ. Срок службы гибкого контрольного кабеля КВВГ 5х1 может составлять до 30 лет при правильном монтаже и эксплуатации. Также используется провод немецкой марки NYM, марка ВВГ, изолированный провод марки СИП. Особо гибкая оплетка относится к марке КОГ. Повышенная прочность у марок (N)HXH.
Влияние температур и света на кабель
В процессе протекания электрического тока по жилам проводки может возникать перегрев или переохлаждение, что неизбежно будет влиять на работоспособность кабеля и свойства его конструкции. Температурные факторы должны изначально просчитываться и отражаться на наличии соответствующих защитных качеств. Например, в условиях пониженных температур рекомендуется использовать пластичные изоляции контрольных кабелей. Это предотвратит образование трещин и поломки проводника в условиях мороза. К примеру, обычная оболочка из полиэтилена при минусовой температуре утрачивает гибкость и зачастую лопается, утрачивая необходимые эксплуатационные качества.
Что касается воздействия света, то облучение солнцем также вредит контрольному кабелю. В качестве оптимальной защиты при использовании проводки на открытом воздухе подойдут бронированные покрытия с тонким алюминиевым или свинцовым покровом.
Особенности маркировки
«Марки контрольного кабеля» и «виды контрольного кабеля» — два разных понятия. Маркировка состоит из условного обозначения ряда характеристик, включая:
- назначение продукции;
- производственный материал, который применяет компания в процессе изготовления;
- количество жил;
- материал для производства защитной оболочки и изоляционного слоя;
- сечение;
- структура защитной оболочки.
Все марки контрольных кабелей имеют единое выражение, указанное буквой «К». Если при разработке используется алюминий, на внешней оболочке ; алюмомедь — «АМ». В марку не добавляется информация о материале, если их создают из меди.
Изоляцию выполняют из поливинилхлоридного пластиката («В»), резины (маркировка «Р»). Также используется «Пс» — самозатухающий полиэтилен, либо «П» — полиэтилен с пониженным уровнем плотности. В некоторых случаях применяется гофролента из стали, используемая в качестве слоя оболочки. Производители указывают в маркировке значение «Ст». Есть и другие важные маркировки. Например, «Н» — резина, не поддерживающая горение.
Помимо буквенного набора выражений, в марках присутствует ряд цифр, указывающих на сечение и количество жил.
Техобслуживание контрольного кабеля
Устранение и предупреждение мелких дефектов и повреждений на кабельной линии является обязательным условием поддержания стабильной работы электрической сети. В регулярном порядке обслуживающий персонал производит осмотр и электротехническую диагностику трассы, своевременно меняя муфты, фиксирующие элементы и защитную оболочку. В соответствии с графиком и технологической картой с определенным промежутками времени производится чистка и переподключение контрольного кабеля.
Гибкие контуры отдельно проверяются в местах поворотов и соединений. Даже при внешне цельной оболочки у таких проводников могут быть повреждены жилы, поэтому требуется анализ внутренней структуры средствами неразрушающего контроля. Временные промежутки между комплексными надзорными мероприятиями могут варьироваться от нескольких месяцев до 2-5 лет.
Что такое контрольный кабель? | Кабельный завод МПКА
Контрольный кабель – это электрический многожильный кабель, основная задача которого – не питать агрегаты, а передавать достоверные данные о размещении, структуре и режиме функционирования техоснащения (т.е. контролировать его работу). Особенность контрольных кабелей – они обеспечивают недвижимое подключение распределительных электроустройств к электрическим агрегатам и аппаратным комплексам стационарного типа.
Сравнивая провода связи и контрольные, именно последние устойчивы к токовой нагрузке. Их задействуют на тех объектах, где необходимо подключить приборы с номинальным переменным напряжением до 660 В. Кроме того, без такого кабеля не обойтись в условиях постоянного напряжения до 1000 В. Эффективность использования данного подвида проводниковой продукции достигается при температурном показателе: -50…+50 градусов. Причём, прокладка контрольных кабелей возможна не только внутри сооружения, но и извне. Разрешено их монтирование в туннелях (при одном условии – изделие не должно быть подвержено растягиванию и скручиванию). Возможна совместная прокладка силовых и контрольных кабелей. Но должно выполняться условие: минимальный промежуток между кабелями – не менее 0,25 м.
Сфера использования кабелей контрольных КВВГ: охранные пункты, вторичные цепи изменения, автоматика, соединение отдельных участков цепей, для контроля всевозможных промышленных и бытовых электронных устройств, приборов и систем телекоммуникаций, управления, безопасности и передачи данных, для измерения или регулирования технологических процессов.
Экранированные — используются в местах с возможным искажением сигналов от внешних электромагнитных помех.
Бронированные — чаще всего укладываются в грунт, так как они имеют защитную оболочку, предотвращающую механические повреждения.
С негорючей изоляцией — применяются на пожароопасных объектах, свойства изоляции позволяют сопротивляться распространению горения.
По правилам кабели допускается прокладывать в туннелях, каналах в промышленных и жилых зданиях. Для этого необходимо соблюдать требование – кабель не должен подвергаться растяжению. Если предполагается незначительное усилие растяжения, то вдоль кабеля натягивают стальные ленты, обработанные антикоррозийным средством.
Допускается прокладка контрольного кабеля совместно с силовым кабелем, если они относятся к одному устройству. При этом кабели не должны прилегать друг к другу вплотную, а находиться на расстоянии не менее 25 см. Это расстояние должно соблюдаться по всей длине кабеля.
Чтобы купить кабель контрольный, давайте разбираться разновидностях:
Кабель контрольный КВВГ создан специально для использования в особо сложных условиях (98% влажность). Основное ограничение при монтаже – механическое влияние на изделие.
Кабель контрольный КВВГнг-LS – подвид модели КВВГ, основное преимущество которого – пожаробезопасность.
Кабель КВВГЭнг-LS – экранированный. Устанавливается внутри сооружений и в туннелях.
Кабель КВБбШв – кабель контрольный экранированный для монтажа в пожароопасных районах, метрополитенах, на открытом воздухе, в земле.
Контрольные кабели маркируются с помощью цифр и букв. Маркировка необходима для того, чтобы получить информацию о параметрах определенного кабеля.
Основные правила маркировки:
Буква «К», что означает, что это контрольный кабель.
Далее идет буква, определяющая материал изготовления диэлектрика оболочки жил. Обычно материалом является ПВХ-пластик (буква «В»).
Последующая буква определяет материал изоляции всего кабеля, то есть, его оболочки.
Далее в маркировке буква указывает на наличие или отсутствие вспомогательной защиты. Буква «Г» — означает «голый», «Б» — наличие «брони».
Дополнительными символами маркировки могут быть «НГ» — негорючий, способен противостоять распространению горения, «LS» — пониженное образование дыма, «Э» — информация о том, что кабель оснащен металлическим экраном. Также допускаются и другие буквенные символы маркировки.
Цифровая часть маркировки включает в себя числа, первое из которых обозначает число жил, 2-е – сечение жилы.

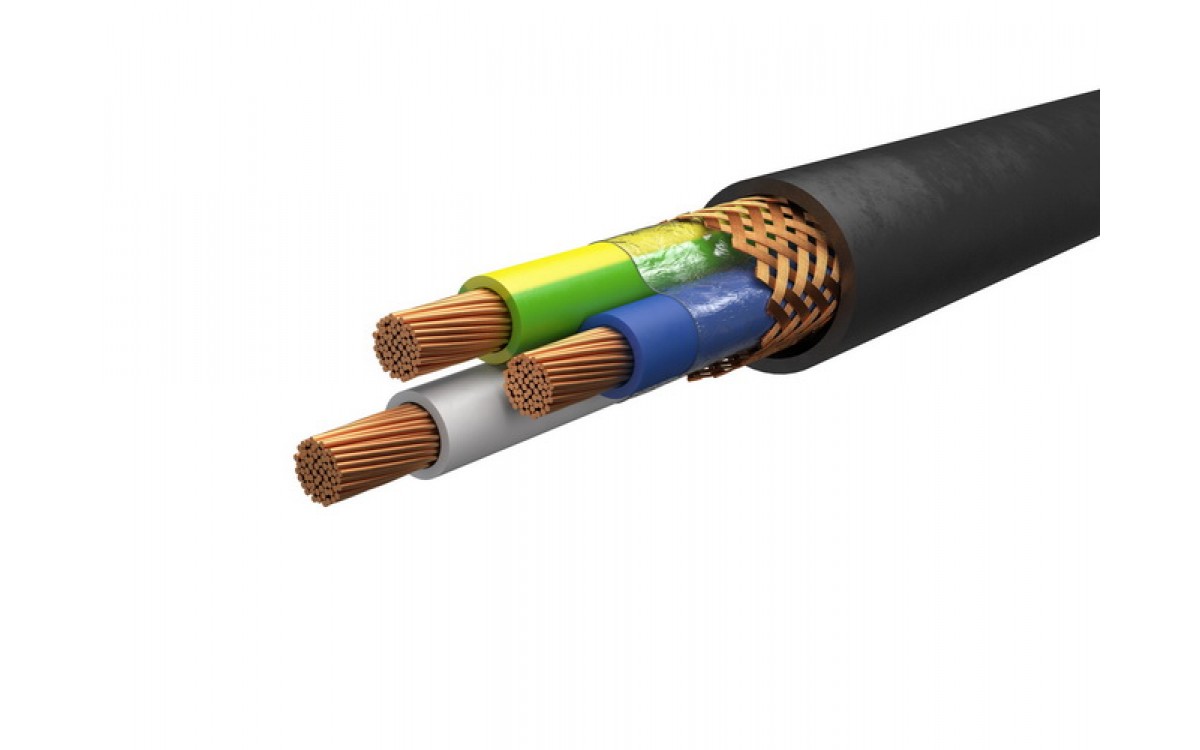

Из чего состоит контрольный кабель? В структуру могут быть включены:
токопроводящая жила;
заполнитель;
бронь;
изоляция;
экран;
оболочка.
Основным элементом кабеля являются токопроводящие жилы, которые изготавливаются из меди. Токопроводящая жила чаще всего выполнена в виде одиночной проволоки, либо образована большим количеством тонких проволок для создания гибких свойств всему кабелю. Одиночные жилы применяются для кабелей, подключаемых для стационарных устройств, где не предполагается изгиб, кручение и динамические нагрузки кабеля.
Для мобильных, передвижных электроустановок токопроводящие жилы изготавливают гибкими, в виде витых проволочек. Жилы, выполненные из нескольких медных проволочек, покрывают оловом с помощью лужения, либо используют без покрытия. Оборудование подстанций высокого напряжения свыше 220 киловольт допускается подключать только медными кабелями и проводниками. Алюминий не обеспечивает достаточной надежности кабеля для высоковольтного оборудования, и запрещен к использованию.
Площадь сечения медных жил имеет свои стандарты и находится в пределах 0,75-10 мм2. Более тонкие жилы применяют в маломощных схемах телеуправления, связи и других схемах, не образующих повышенную мощность сигнала. Для систем точного измерения, которые имеют высокую чувствительность к падению напряжения, используют диаметры жил с большим сечением.
Жилы в обязательном порядке покрыты изоляцией, не допускающей утечек тока и коротких замыканий. Диэлектрический слой должен иметь достаточную электрическую прочность, не допускающую ее пробой при большом эксплуатационном напряжении, и зависит от сечения жилы. Чем толще жила, тем больше слой изоляции. Покрытые изоляцией жилы объединяются в один пучок и скручиваются с определенным количеством витков, допускающих легкий изгиб кабеля.
Хотите знать больше, быть в курсе всех событий, знать о новинках в ассортименте кабельной продукции МПКА, и получать информацию об уникальности и особенностях той или иной кабельной продукции?
Обязательно подпишитесь на наши страницы в соцсети:
Facebook Instagram
область применения, конструкция и главные особенности – Кабельная продукция от торгового дома «Энергокабель» – Кабель оптом по низким ценам
Главная задача контрольного кабеля – обеспечить контроль над текущим состоянием оборудования. Использование этого элемента помогает поддерживать дистанционное управление при работе с автоматикой, системами сигнализации, а также релейной защитой.
Среди представленных на рынке позиций такой провод выделяется конструкцией и набором возможностей.
Главные особенности устройства кабеля
Такой продукт имеет многожильную структуру и изоляцию. Это открывает возможность безопасно прокладывать продукт в разных средах и не бояться появления замыкания.
В основе здесь лежит однопроволочный проводник тока. Эти небольшие жилы скручиваются между собой и изолируются. Один кабель может включать в себя около двух десятков таких изолированных токопроводников. В их производстве используется три типа материала – медь, алюминий и их сочетание.
Дополнительная защита обеспечивается поясной изоляцией и нанесенной на неё сверху броней. В изготовлении изоляции может использоваться:
- резина;
- поливинилхлоридный пластикат;
- полиэтилен (с пониженным значением плотности, вулканизированный или самогасящийся).
Еще одним уровнем защиты становится прослойка разделительного слоя. Она отделяет броню от внешнего покрова.
Маркировка и область применения
Продукция такого типа применятся в разных областях и средах, а чтобы кабель было проще выбрать – маркируется. Это помогает сразу определить, какой перед вами тип товара.
В таблице ниже приведены типы маркировки и их расшифровка:
Маркировка | Особенности устройства |
А | Шнур с жилой из алюминия |
О | Для каждой жилы предусмотрена отдельная оболочка |
Г | Отсутствует защитное покрытие |
В | Токопроводники покрыты внешним слоем бронирования |
Бн | Бронирование покрыто слоем негорючего материала |
К | Для бронирования использован материал, прошедший оцинковку |
Область применения
Сфера использования контрольного шнура отличается в зависимости от его конструкции и формы. В соответствии с техническими условиями, кабель может прокладываться как в тоннелях, так и в специальных каналах.
На сферу использования влияет:
- Потенциальная опасность возгорания. В продаже вы найдете продукцию со специальным пожаробезопасным покрытием. Оно выдерживает серьезный нагрев без оплавки и повреждения токопроводника.
- Опасность воздействия помех. В некоторых средах на провод могут влиять помехи. Это приводит к нарушению сигнала и проблемам с дистанционным управлением оборудованием. Если защита требуется, выбирается экранированный шнур. Если нет – неэкранированный.
Допускается прокладка и вместе с силовым кабелем.
Сходства и отличия между силовыми и контрольными шнурами
У продукции есть ряд сходств, начинающихся еще на стадии производства. В обоих кабелях используется проводник из алюминия и меди, присутствует защитная оболочка и изоляция. Еще одна интересная особенность заключается в схожей электропроводимости обоих видов.
Изолируемые проводники отличаются по цвету. Отличается и способ прокладки и особенности использования в различных агрессивных средах.
Гибкие контрольные кабели и кабели для передачи данных — Статьи
Широкий ассортимент зачастую порождает проблему выбора нужного товара. В данной статье предлагаем рассмотреть основные классы кабельно-проводниковой продукции, типы кабеля и проводов, а так же их маркировку, краткие технические характеристики и сферы применения на примере кабелей производства HELUKABEL1.
Наиболее часто используемыми можно назвать контрольные кабели и кабели передачи данных. Область их применения – от электромонтажа и автоматизированных систем управления на производствах различных уровней, до альтернативной энергетики и систем безопасности. Одним из основных назначений контрольного кабеля (который еще называют кабелем связи) – быть связующим звеном между управляющим устройством (например: сигнальным пультом, и контролируемым или управляемым оборудованием, таким как станки или датчики сигнализации). В основном кабель рассчитан под оборудование с номинальным напряжением 300/500 В, и некоторые типы кабеля – до 600/1000 В.
В основе конструкции кабелей этого типа – токопроводящие жилы из алюминия или меди, ПВХ изоляция жил, наполнитель и внешняя оболочка. HELUKABEL выпускает контрольный кабель с медными многопроволочными проводниками, чаще всего 5-го класса гибкости. Изоляция жил – ПВХ пластикат с цветовой или цифровой маркировкой, жилы скручены вместе в послойный повив. Материал заполнителя, внешней оболочки, наличие поясной изоляции и т.п. зависит от типа кабеля и условий его применения.
Например, внешняя оболочка кабеля наиболее популярной серии JZ-500 сделана из специального самозатухающего и трудновоспламеняемого ПВХ-пластиката серого цвета (смесь ТМ2), обладающего маслостойкостью в соответствии со стандартом DIN VDE 0281. Температурный диапазон использования в подвижном состоянии – от -5°С до +80°С, в неподвижном – от -40°С до +80°С. Если требуется цветовая маркировка жил, то используется кабель серии JB-500, при этом структура кабеля та же. То есть, если в названии серии кабеля встречается буквосочетание JZ, то жилы промаркированы цифрами, а если JB – то цветом. Также встречается маркировка кабеля OB или OZ, которая означает, что кабель сделан без жилы с желто-зеленой изоляцией (жилы заземления). Маслостойкие кабели этих серий используются в различных станках, конвейерах, в поточных линиях производства, в системах кондиционирования, сталелитейном производстве и т.п. Кабель серии JB-500 (JZ-500) предназначен для прокладки внутри помещений.
Для внешней прокладки понадобится гибкий кабель серии JZ-600 с номинальным напряжением 0,6/1 кВ. Специальная внешняя оболочка черного цвета обеспечивает устойчивость к ультрафиолетовому излучению. Кабель данной серии широко используется в южноевропейских, арабских, а также азиатских странах. JZ-600-Y-CY – экранированная версия контрольного кабеля для внешней прокладки.
В названии кабеля буквы HMH означают безгалогеновую изоляцию: JZ-500 HMH, JZ-500 HMH-C, JZ-600 HMH, JZ-600 HMH-C. Это гибкие кабели управления с полимерной маслостойкой изоляцией, которая не распространяет горение.
Когда требуется в цепи управления или в компьютерных системах защитить данные или сигналы от внешнего воздействия электромагнитных полей, рекомендуется использовать кабель, имеющий дополнительную экранирующую оплетку. Базовая серия кабеля для передачи данных F-CY-JZ – имеет такую же структуру, как и кабель серии JZ, но дополнена медным экраном (в маркировке CY – медный экран), соответствующей требованиям ЕМС2, плотностью ~85%. Для уменьшения общего диаметра кабеля, веса и радиуса изгиба, привычная внутренняя ПВХ-оболочка заменена на изолирующий сепаратор из стабилизированной плетки.
Для дополнительной защиты контрольного кабеля от механических повреждений в различных станках, агрегатах, заводском оборудовании имеет смысл использовать кабель со стальным экраном – SY-JZ или SY-JB (SY – стальной экран) в прозрачной оболочке. Экранирующая оплетка сделана из луженой стальной проволоки, что служит не только для защиты экрана от коррозии, но и заметно упрощает процесс пайки оплетки. Аналогичный кабель, только в медной оплетке, – Y-CY-JZ.
Когда оборудование предназначено для экспорта в страны Европейского союза, США или Канаду, к кабелю, который используется в таких установках, предъявляются высокие требования в части соответствия стандартам данных стран. Специально для таких случаев разработан кабель серий JZ-602, JZ-602-CY, JZ-603, JZ-603-CY, который прошел сертификацию UL, CSA и HAR. Кабель подходит для применения в сухих помещениях и помещениях со средней и высокой степенью влажности, но без принудительных перемещений.
Широко используются во влажных помещениях гибкие кабели управления HO5VV5-F, HO5VC4VV5-K (маслостойкая версия – (H)O5VV5-F, (H)O5VC4VV5-K), например, в оборудовании пивоварен, линий разлива, автомоек. Для силовой электропроводки в условиях повышенной влажности рекомендуется кабель HO5BQ-F и HO7BQ-F с изоляцией жил из этилен-пропилена и с полиуретановой внешней оболочкой. Кабель устойчив к маслам, жирам, бензину, воде и влиянию погодных условий, озону, кислотам, УФ, гидролизу и микробам, что дает возможность использовать его в механизмах для сельского хозяйства, на стройках, верфях и морозильных установках.
Для приборо- и машиностроения, где возникают повышенные требования к гибкости кабеля, например, в роботах, идеально подходит кабель JZ-HF, его специальная ПВХ-изоляция улучшает скольженье жил. Такой кабель часто используется для прокладки в кабельных цепях подвижных установок. Серия JZ-HF-CY – экранированная версия данного кабеля.
При уже большом количестве перечисленных марок кабеля все ж возникает вопрос – а какой кабель выдержит такие экстремальные нагрузки, как, например, в критических зонах станкостроения или сталепрокатных цехах, где ПВХ-изоляция уже не справляется со своей задачей. Для реализации повышенной прочности изоляции кабеля используется специальный материал – полиуретан (обозначается в маркировке буквосочетанием — PURO) и смеси на основе полиуретана.
Базовая версия контрольного кабеля для экстремальных условий применения – это PURO-JZ. Кабель этой серии устойчив к истиранию и сжатию, к маслам, особенно к хладогенам, ультрафиолету, кислотам, озону, гидролизам и кислотам. Таким образом, при средних механических напряжениях, кабель можно использовать как в сухих помещениях, так же и в помещениях со средней и высокой степенью влажности, и на открытом воздухе. Экранированная версия F-C-PURO-JZ обеспечивает отсутствие помех при передаче сигналов. Кабель PURO-JZ-HF и PURO-JZ-HF-YCP кроме того, что имеет полиуретановую изоляцию и экранирующую оплетку (для PURO-JZ-HF-YCP), дополнены изоляцией, которая улудшает гибкость. Данный кабель рассчитан на использование в кабельных цепях. Однако, при очень больших изгибающих нагрузках, для длительного использования в несколько смен в подвижных установках, рекомендуется использовать контрольный кабель серии MULTIFLEX® 512-PUR и MULTIFLEX® 512-C-PUR (с экраном). Он специально разработан для работы в экстремальных условиях, имеет длительный срок службы, чем обеспечивает высокую рентабельность использования такого кабеля.
Если кабель управления должен быть проложен в установках для переработки мусора, очистных сооружениях, в компостных установках и т.п., возникает новое требование – устойчивость кабельной изоляции к микробам. Кабели серий KOMPOFLEX JZ-500, KOMPOFLEX JZ-500-C полностью удовлетворяют этим требованиям, кроме того, они устойчивы фтористоводородной, соляной и разбавленной серной кислоте.
Согласно стандарту DIN VDE электрические линии в искробезопасных установках должны быть промаркированы голубой внешней оболочкой (RAL 5015), в других случаях использование такого кабеля недопустимо. Данный кабель выпускается под маркировкой OZ-BL, OZ-BL-CY и OB-BL-PAAR-CY (BL – означает изоляцию голубого цвета) и применяется как информационный кабель для искробезопасных установок в управляющих схемах, приборах и машиностроении. Простая оболочка из ПВХ заменена сепаратором из фольги, что значительно уменьшило общий диаметр кабеля, радиус изгиба и общий вес. Маркировка PAAR означает, что жилы в кабеле свиты попарно с оптимальной длинной скрутки.
В электронной промышленности, при производстве и установке компьютеров, в измерительных системах и системах управления актуально использование кабелей передачи данных. Их отличает маленький внешний диаметр. Сечение жил от 0,14 мм? до 1,5 мм?.
Базовые серии TRONIC и TRONIC-CY не рассчитаны на большие нагрузки, однако идеально удовлетворяют требования миниатюрности. Аналоги этих серий кабеля, только с витой парой – PAAR-TRONIC и PAAR-TRONIC-CY. В условиях сильного электромагнитного излучения, порождаемого, например, соседними проводами, хорошо себя зарекомендовали кабели серии PAAR-CY-OZ (экранированный медной оплеткой кабель с попарной скруткой жил). Этот кабель предназначен для использования в сухих помещениях, в помещениях со средней и высокой степенью влажности. Рекомендуется использовать его в измерительных, управляющих и регулирующих приборах.
Кабели SUPERTRONIC® за счет специальной конструкции обладают повышенной гибкостью и предназначены для использования в цепных транспортерах: SUPERTRONIC-PVC, …-PURo, …-C-PVC, …-C-PURo, SUPER-PAAR-TRONIC-C-PUR.
Когда идет речь об устройствах обработки данных или медицинских терминалах, где очень важно полностью защитить кабель передачи данных от помех, рекомендуется использовать кабель серии EDV-PiMF-CY. Кроме общего медного экрана, каждая пара свитых жил данного кабеля обмотаны фольгой, защищены экраном с алюминиевой фольгой, продублированной пластмассой, залужены вместе с дополнительной жилой, таким образом, сигнал, передаваемый по этому кабелю, на все 100% защищен от искажения.
Для защиты кабеля от внешних электрических полей используется статический экран (St) из металлической фольги, как, например, в кабелях серий RD-Y(St)Y, RD-Y(St)Yv. Такой кабель служит для передачи аналоговых и цифровых сигналов с частотой до 10кГц. Одним из преимуществ данных серий является возможность быстрого и экономичного подключения по технологии Maxi-Termi-Point. В этом случаи нет необходимости в спайке, без предварительного удаления изоляции жила прижимается к штырьковому выводу с помощью муфты. Для выполнения таких соединений используются скрученные 7-жильные провода и специально разработанная ПВХ-смесь (т.н. полужесткий ПВХ). Кабель рассчитан на применение в пультах управления электростанций и промышленных установках.
1) С более подробной информацией по кабельной продукции вы можете ознакомиться в электронных каталогах HELUKABEL «Кабель и провода» (сокращенное издание на русском языке) и HELUKABEL 2012/2013 «Cables & Wires» (полное издание на английском языке), которые также можно получить в офисе ООО «СИВАКС» – официального представителя концерна HELUKABEL в Украине.
2) ЕМС — Электромагнитная совместимость.
Google+
Особенности и преимущества контрольных кабелей
Особенности и преимущества контрольных кабелей
В достаточно широком ассортименте современной кабельной продукции особого внимания заслуживает особая, самостоятельная группа, состоящая из контрольных кабелей. Подобное название носят такие устройства, которые изначально предназначены для осуществления сигналов управления и эффективного контроля. Обычно процесс подключения осуществляется к устройствам сигнализационной системы, это может быть защита реле и иные приспособления такого плана.
Контрольные кабели имеют определенные особенности, среди которых особо можно выделить тот факт, что количество жил у них примерно от 4 до 61.
Распространенные типы контрольных устройств.
Основным критерием, на основании которого можно классифицировать все кабели данной категории, является вид и особенность материала проводящих ток жил. Они производятся со специальными алюминиевыми, а также медными жилами. Каждый из подобных видов обладает своими отрицательными сторонами и положительными факторами. Это такие типы современных контрольных проводов, как:
Устройства, у которых жилы произведены из высокого качестве алюминия. Они отличаются сравнительно небольшой весовой категории, что значительно облегчает процесс перевозки и их установки. Еще одним преимуществом является доступная стоимость продукции, что дает возможность сэкономить большое количество средств компании.
-
Кабели, которые выполнены на основе жил, выполненных из меди, отличаются более высокими показателями эластичности. Их жилы, проводящие ток, очень медленно окисляются в пространстве. Основным недостатком можно считать стоимость устройств, она немного больше, чем у тех приспособлений, которые выполнены на алюминиевой основе.
Обозначения контрольных кабелей
Маркировка данных устройств, то есть кабелей такой категории, по сути, представляет сумму определенных цифр и букв, после расшифровки которых профессионалы получают максимально подробную информацию о качествах и характеристиках устройства. Есть некоторые правила обозначения, среди которых можно отметить следующие:
- Если в кабеле присутствуют жилы из алюминия, первым маркировочным символом будет А;
-
Присутствующая первая буква К говорит о том, что кабель относится к категории контрольного;
-
П свидетельствует о том, какой материал применяется в процессе изготовления оболочки изоляции. Обычно это качественный пластик;
-
Маркировка может иметь такие буквы, как Г и Б, где первая обозначает «голый», то есть полное отсутствие элементов защиты, а вторая может быть расшифрована, как броня;
-
Есть определенные обозначения, они могут говорить о дополнительных свойствах и качествах. Например, «НГ» — это негорючесть, «LS» говорит о сниженной дымности, символ «Э» должен информировать профессионалов о том, что в кабеле присутствует экран, выполненных из металла.
Есть также цифровые обозначения, где первый показатель говорит об общем числе жил, а второе о том, какова площадь их сечения.
Область использования контрольного кабеля
Кабели такого плана нашли достаточно широкое применение, вне зависимости от сферы деятельности. Выбор обычно прямо зависит от поставленных целей и от условий их применения:
-
Экранированные современные кабели используются тем, где сигналы, передающиеся по проводящим ток жилам, значительно искажены разными внешними факторами.
- Бронированные по структуре кабели прокладываются под поверхностью земли, так как они в состоянии сопротивляться общему влиянию грунта.
-
Контрольные провода, относящиеся к категории особых, негорючих применяются на объектах, где присутствует риск появления пожара.
-
Особые малодымные провода, которые обычно находят свое применение в тех местах, где скапливается большое количество людей. Их преимуществом является то, что в воздух не выделяется разных вредных газообразных соединений, которые обычно очень опасны для человека.
Как правильно выбрать кабель?
В процессе выбора подобных устройств стоит обращать внимание на основные условия, при которых они будут использоваться. Важно приобретать только такую продукцию, которую производят из высококачественных основ и очень строго контролируют все этапы изготовления. Если следовать всем перечисленным выше рекомендациям, можно не сомневаться, что кабельные линии прослужат очень долго.
По вопросам приобретения контрольного кабеля обращайтесь в компанию ООО «Электроника» по телефонам: +7-499-713-60-50, +7 495-924-60-22. Оставить on-line заявку можно по e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Кабель силовой, контрольный, коаксиальный, оптический, витая пара, провода (Россия)
Силовой кабель.
Мы представляем продукцию следующих заводов: ЗАО «Завод «Энергокабель»; ОАО»ЭЛЕКТРОКАБЕЛЬ «Кольчугинский завод»; ООО»Томсккабель»; ЗАО»Людиновокабель»; ООО»Рыбинсккабель»; ООО»Камский кабель»; Электрокабель» Кольчугинский завод.
Применение той или иной марки кабеля регламентируется стандартами и правилами, в том числе ГОСТ 53315-2009. Наиболее популярными типами кабеля для стационарной прокладки являются кабели типа NYM, ВВГ, ВВГ-нг или ВВГнг(А)-LS.
Кабели силовые NYM, NYMнг(А)-LS. Кабель предназначен для передачи и распределения электрической энергии в стационарных установках на переменное напряжение до 660В частотой 50 Гц, в том числе в электроустановках зданий и сооружений для безопасного применения электрооборудования класса защиты 1 по электробезопасности. Кабель может применяться для прокладки силовых и осветительных сетей во взрывоопасных зонах классов В1б, В1г, ВIIа, а также для осветительных сетей во взрывоопасных зонах класса В1а. Выпускается в двух исполнениях: однопроволочная (сечение 1,5–10 мм2) или многопроволочная (сечение 16–35 мм2) медная жила. Количество жил от 1 до 5. Кабели по конструкции, техническим параметрам и эксплуатационным свойствам полностью соответствует кабелям марки NYY, NAYY, NYCY, NAYCY, изготовленным по стандарту Германии DIN VDE 0276-603.
Кабели силовые марок ВВГ, ВВГ-нг или ВВГнг(А)-LS. Кабель ВВГ — силовой кабель для передачи и распределения электроэнергии в стационарных установках. Количество жил от 1 до 5, сечения — от 1,5 до 240 кв. мм. Кабели ВВГ рассчитаны на напряжение 660 или 1000В Кабель с изоляцией из ПВХ пластиката с наружной оболочкой из ПВХ пластиката, с наружной оболочкой из поливинилхлоридного пластиката. В варианте НГ – пластикат пластиката пониженной горючести, без защитного покров, что позволяет делать групповую прокладку. НГ LS пластикат пониженной горючести, малодымный. Конструктивно кабели типа ВВГнг(А)-FRLS имеют с термический барьер в виде двух слюдосодержащих лент, с изоляцией и оболочками (внутренней и наружной) из ПВХ-композиции пониженной пожароопасности с низким дымогазовыделением.
Провода установочные и соединительные.
В данной категории наиболее популярны провода марки: H05V-R, H05V-K, H07V-R, H07V-K. Рекомендованы для электрических установок – при стационарной прокладке в осветительных и силовых сетях, а также монтажа электрооборудования, машин, механизмов и станков на номинальное переменное напряжение до 450В (для сетей до 450/750 В). Могут использоваться для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках. Имеют однопроволочные жилы у моделей HO5V-U, HO7V-U. Многопроволочные жилы класса 2 для марок НО5V-R, HO7V-R; для морок НО5V-K, HO7V-K жила класса 5.
Провода изолированные и защищенные для воздушных ЛЭП.
Провода самонесущие изолированные и защищённые для воздушных линий электропередачи марки: СИП-1, СИП-2. Для применения в воздушных силовых линиях и осветительных сетях на переменное напряжение до 0,6/1кВ номинальной частотой 50 Гц. Вид климатического исполнения проводов В, категория размещения 1, 2 и 3 по ГОСТ 15150-69. Алюминиевая многопроволочная жила сечением 16–95 мм2. Марка СИП-2 имеет изоляцию из светостабилизированного сшитого полиэтилена.
Специальный кабель. Кабели для систем сигнализации.
Мы поставляем широкую номенклауру специальных кабелей, в том числе кабелей связи, кабелей для промышленных интерфейсов и другую проводниковую продукцию. В нашем ассортименте продукция следующих заводов и торговых домов: ЗАО «Завод «Энергокабель»; НПП Спецкабель; ТД Арсенал; ТПД Паритет; СегментЭнерго-Кабель.
Кабели данной группы применяются при монтаже систем противопожарной защиты, системах автоматического тушения пожаров и возгораний, системах оповещения и управления эвакуацией, других системах, связанных с жизнеобеспечением при пожаре и возгорании. Одни из наиболее востребованных кабелей в данной группе это КПСнг FRLS – это группа огнестойких кабелей пучковой скрутки. Благодаря характеристикам пониженного дымо- и газовыделения, они с успехом применяются для прокладки систем противопожарной защиты. Представляют собой конструкцию из однопроволочных медных жил сечением 0,2-2,5 мм² в изоляции огнестойкой кремнийорганической резиной, а также в оболочке из ПВХ пластиката оранжевого цвета.
Сетевой кабель.
Кабель типа витая пара для построения сетей передачи данных. Представлен кабель мировых лидеров Nexans, Teldor, Belden. Широкий выбор неэкранированного UTP и экранированного кабеля FTP/SFTP. Для внутренней и наружной прокладки, включая самонесущий кабель. Категории 5е и выше. Все виды исполнения изоляции, включая малодымную изоляцию с малым содержанием галогенов, включая FR, LSZH.
Кабель коаксиальный.
Кабель коаксиальный для монтажа систем аналогово видеонаблюдения. Для систем спутникового и кабельного телевидения РК75; RG-6;RG-50; SAT-703 и их модификации. В том числе кабель с малодымной оболочкой, не поддерживающий горение.
Оптические кабели.
Для прокладки современных линий связи с большой пропускной способностью используются волоконно-оптические кабели. Мы предлагаем продукцию следующих производителей:
ООО»Сарансккабель-оптика»; ООО»Еврокабель»; ООО»ОПТЕН Кабель».
Полный перечень кабеля постоянно поддерживаемого на складах, а также номенклатуру кабеля, поставляемого под заказ можно уточнить у менеджеров.
Control Cables — Соединение действий пилота с реакциями самолетов
Материалы, из которых строят самолеты, обладают противоречивыми качествами. Возьмите трос управления. Он должен быть гибким и прочным. Оцинкованный кабель 7×19 диаметром 1/8 дюйма имеет предел прочности на разрыв 2000 фунтов — этого достаточно, чтобы выдержать вес полностью загруженного Piper Cub с довольно неплохим запасом.
Кабель управления — трос. Впервые созданный в 19 веке, он варьируется от тросов, используемых в подвесных мостах, до тонких нитей, придающих форму полям женских шляп.Кабель управления был основным продуктом с первых дней авиации, потому что он легкий, надежный, экономичный и хорошо выполняет многие вещи, например, передает управляющий сигнал за угол или закрепляет деревянное крыло.
Спецификации и нити
Военные спецификации стандартизируют производство трех основных типов самолетов. Они определяют три распространенных использования кабеля и отличает кабель авиационного качества от того, что можно купить в хозяйственном магазине. Все три изготовлены из оцинкованной углеродистой стали и нержавеющей стали, а разница в прочности между двумя материалами минимальна.
Кабель классифицируется по количеству проводов и жил. Например, кабель 7×19 диаметром 1/8 дюйма, который чаще всего используется для приведения в действие рулей направления, руля высоты и элеронов, имеет семь жил, которые наматываются друг на друга, и каждая жила состоит из 19 тонких проводов. Для кабеля меньшего размера, такого как кабель диаметром 3/32 дюйма, вы можете представить, насколько тонким должен быть каждый из 19 проводов.Тонкие проволоки, покрытые стойкой смазкой, придают тросу исключительную гибкость, что делает его идеальным для тросов управления, которые используют шкив или направляющую для изменения направления.
Вторая спецификация кабеля определяет управляющий кабель 7×7 (семь жил по семь проводов в каждой), используемый там, где дополнительная гибкость не требуется, но существует проблема истирания. Третья спецификация кабеля является самой прочной, но наименее гибкой и используется с зажимами обжимного типа. Чаще всего используется кабель 1×19 — это общие внутренние распорки и внешние тросы, удерживающие крыло.В большинстве случаев круглые и обтекаемые сплошные тросы с резьбой на каждом конце заменяют 1×19 для внешних связей.
Обслуживание кабеля
Не позволяйте грязи и сажи скапливаться в промежутках между тонкими проводами кабеля. Грязь изнашивается на проводах при изгибе, вызывая со временем их истирание. Никогда не очищайте кабель, пропитывая его растворителем. Это удаляет смазку, которая способствует гибкости кабеля. Вместо этого протрите его чистой тряпкой.
Во время предполетного осмотра и текущего обслуживания осмотрите кабель на предмет потертостей или обрывов. Проведите рукой в перчатке по кабелю.Обрыв или два провода не являются поводом для немедленной тревоги; это означает, что кабель находится под нагрузкой, и вам следует часто проверять его на наличие признаков дополнительного износа.
Концы кабеля
Специальные фитинги или соединители соединяют кабели с компонентами, которыми они управляют. Те, у кого морская кровь, кропотливо плетут сращивание военно-морского флота с пятью выточками. (Примерно единственный раз, когда вы сегодня увидите это соединение, — это точно отреставрированный старинный самолет.) Другие оборачивают конец кабеля мягкой стальной проволокой, а затем окунают его в припой.
На самодельных и производственных самолетах наиболее распространенным кабельным зажимом является гильза Nicopress, овальная гильза из мягкого металла, изобретенная и произведенная Национальной телефонной компанией. Строители используют специальный инструмент, чтобы сжать гильзу, заставляя мягкую металлическую гильзу вокруг кабеля плотно сжимать его.
Строители сжимают фитинг Nicopress три раза. Для этого они сжимают его в центре рукава, затем рядом с гильзой или втулкой, установленной при изготовлении кабеля, и, наконец, на внешнем конце.При каждом сжатии строители проверяют муфту манометром, чтобы убедиться, что сжатие полностью сжало фитинг до круглого поперечного сечения, в результате чего получился плотный и прочный конец кабеля.
Наконечник или втулка всегда является частью готового конца кабеля, потому что он передает нагрузку на кабель на все жилы провода в равной степени, не повреждая отдельные жилы. Хотя сам кабель прочный, каждый крошечный провод может повредиться из-за перегибов или истирания. Часто конец стержня с дужкой или стяжной муфтой может быть установлен по мере изготовления концевого конца.
Ротационная обжимная машина — еще один специальный инструмент для чистовой обработки концов кабеля. Обжимные клеммные фитинги создают самый аккуратный вид установки, и они часто бывают прочнее, чем сам кабель. Их единственный недостаток заключается в том, что этот процесс не позволяет устанавливать ручной инструмент, а инструмент для обжима с электроприводом стоит около 4000 долларов. Но ряд компаний, таких как Aircraft Spruce & Specialty, утвержденные FAA ремонтные станции и некоторые FBO, предоставят кабели на заказ.
Сама установка проста.Строители надевают кабельный наконечник, на одном конце которого имеется полый цилиндр, на конец отрезанного до нужной длины кабеля. Силовой обжимной пресс, используя высокое давление и набор штампов, затем вдавливает корпус терминала в щели кабеля. Это точный процесс, и строители проверяют свою работу манометром, чтобы убедиться, что клемма по крайней мере такая же прочная, как и сам кабель.
Одной из завершающих задач является разрезание кабеля, но ручные ножницы для кабеля аккуратно разрезают кабель, так что конец легко входит в цилиндр обжатого терминала.Многие строители оборачивают обрезанный конец коротким куском ленты, чтобы не допустить истирания тонкой проволоки и прокола пальца.
Некоторые строители режут кабель проверенным временем методом, требующим ловкого удара молотком. Плотно обернув пластиковой изолентой кабель в том месте, где они будут его разрезать, они кладут кабель на твердую поверхность, разрезают проклеенную область пополам острым холодным зубилом и хорошенько стучат по нему тяжелым молотком. По мере практики результат может быть на удивление чистым.Но ручной резак для кабеля стоимостью от 25 до 50 долларов обеспечивает более стабильные результаты.
В следующем месяце мы рассмотрим оставшуюся часть истории с кабелем.
Производители контрольных кабелей | Поставщики контрольных кабелей
Индивидуальные двухтактные органы управления — Tyler Madison, Inc.Контрольные кабели необходимы для успеха многих операций и безопасности этих операций, поскольку обычно используются для удаленного доступа к тросам для разблокировки защелок и предохранительным тросам. Диаграмма
Push-Pull — Tyler Madison, Inc.Для обеспечения безопасности рабочих и оборудования важно учитывать особые качества данной кабельной системы управления. Диаметр, длина, толщина, максимальная нагрузка и срок службы кабеля должны соответствовать его предполагаемому использованию.
Хотя устройства управления называются просто кабелями, они часто состоят из целого стального троса с металлическими или резиновыми корпусами. К ним относятся арматура для проводов и клеммы, такие как проушины, вилки, шпильки, ручки, штифты и другие монтажные устройства, с которыми соединяются компоненты. Фитинги могут быть на одном или обоих концах и часто жестко вмонтированы в кабели для дополнительной безопасности, хотя некоторые кабели управления КИП поставляются с наборами сменных инструментов для дополнительной универсальности.
В дополнение к вышеупомянутым спецификациям следует учитывать конкретный тип используемого кабеля управления. Тросовые и двухтактные кабели являются наиболее популярным выбором для точной передачи механического движения.
Сжатие в двухтактных кабелях создает движение в одном направлении, а при натяжении — в противоположном.Этот тип кабеля управления используется в гидравлических, пневматических и электрических системах управления.
Для тягово-вытяжных тросов натяжение вызывает движение только в одном направлении. Срабатывание пружины отвечает за возврат кабеля в исходную точку. Тягово-тянущее управление используется, когда усилие передачи требует натяжения.
Кабель управления любого типа должен быть прочным, долговечным и иметь возможность многократно изгибаться в разных направлениях, не ломаясь.
Как и все изделия из стального каната, кабели управления состоят из отдельных проволочных нитей, которые скручиваются или скручиваются в пряди перед намоткой вокруг сердечника.Каждый элемент кабеля управления имеет решающее значение для его успеха. Вместе выбор трубопровода и сердечника, количество изгибов в системе и относительное трение между сердечником и трубопроводом определяют эффективность управления. Корпус также важен и может быть обработан антипиреном, маслостойким или другими подобными методами для лучшего функционирования на конкретном рабочем месте.
Кабели и клеммы управления
Кабели являются наиболее широко используемым соединительным элементом в первичных системах управления полетом.Тросовое соединение также используется в органах управления двигателем, системах аварийного выдвижения шасси и различных других системах на всем самолете.
Соединения кабельного типа имеют ряд преимуществ перед другими типами. Он прочный и легкий, а его гибкость позволяет легко перемещаться по самолету. Авиационный кабель обладает высокой механической эффективностью и может устанавливаться без люфта, что очень важно для точного управления.
Кабельная перемычка также имеет недостатки.Натяжение необходимо часто регулировать из-за растяжения и перепадов температуры.
Тросы управления самолетом изготавливаются из углеродистой или нержавеющей стали.
Конструкция кабеля
Основным компонентом кабеля является провод. Диаметр провода определяет общий диаметр кабеля. Некоторое количество проволок предварительно формуют в спиральную или спиральную форму, а затем формуют в прядь. Эти предварительно сформованные жилы укладываются вокруг прямой центральной жилы, образуя кабель.
Обозначения кабелей основаны на количестве жил и количестве жил в каждой жиле. Наиболее распространенными авиационными кабелями являются кабели 7 × 7 и 7 × 19.
Кабель 7 × 7 состоит из семи жил по семь проводов в каждой. Шесть из этих прядей укладываются вокруг центральной прядки. [Рисунок 5-67] Это кабель средней гибкости, который используется для элементов управления табулятора триммера, элементов управления двигателем и индикаторов.
Кабель 7 × 19 состоит из семи жил по 19 проводов в каждой.Шесть из этих прядей укладываются вокруг центральной прядки. [Рисунок 5-67] Этот кабель очень гибкий и используется в первичных системах управления и в других местах, где часто используются шкивы.
Кабели управления самолетом различаются по диаметру от 1⁄16 до 3⁄8 дюйма. Диаметр измеряется, как показано на Рисунке 5-67.
Рисунок 5-67. Сечения кабеля.Кабельная арматура
Кабели могут быть оснащены различными типами арматуры, такими как клеммы, гильзы, втулки и скобы.
Концевые фитинги обычно обжимные. Они доступны с резьбой, вилкой, проушиной, шариковым концом с одним стержнем и шариковым концом с двойным стержнем. Резьбовой конец, вилочный конец и концевые клеммы с проушиной используются для подключения кабеля к стяжной муфте, коленчатому рычагу или другому соединению в системе. Клеммы с шаровым концом используются для подключения кабелей к квадрантам и специальным соединениям в ограниченном пространстве. На Рис. 5-68 показаны различные типы клеммной арматуры.
Рисунок 5-68.Типы оконечной арматуры.Наконечник, втулка и скоба могут использоваться вместо некоторых типов клеммной арматуры, когда возможности и запасы ограничены и необходима немедленная замена кабеля.
Стяжные муфты
Стяжные муфты представляют собой механическое резьбовое устройство, состоящее из двух резьбовых клемм и резьбового цилиндра. [Рисунок 5-69] Рисунок 5-69. Типовая сборка стяжной муфты.
Стяжные муфты устанавливаются в трос в сборе для незначительной регулировки длины троса и регулировки натяжения троса.Один из выводов имеет правую резьбу, а другой — левую. Ствол имеет соответствующую правую и левую внутреннюю резьбу. Конец ствола с левой резьбой обычно можно определить по канавке или накатке на этом конце ствола.
При установке стяжной муфты в систему управления необходимо вкрутить оба зажима на одинаковое количество оборотов в цилиндр. Также важно, чтобы все клеммы стяжной муфты были ввинчены в цилиндр до тех пор, пока не будет обнажено не более трех витков резьбы с каждой стороны цилиндра стяжной муфты.
После того, как стяжка будет правильно отрегулирована, ее необходимо заблокировать. Способы защиты талрепов обсуждаются далее в этой главе.
Двухтактный рычажный механизм
Двухтактный рычажный механизм используются в качестве рычага в различных типах систем с механическим приводом. Соединение этого типа устраняет проблему изменения натяжения и позволяет передавать напряжение сжатия или растяжения через одну трубку.
Узел двухтактной трубки состоит из полой трубки из алюминиевого сплава или стали с регулируемым концевым фитингом и контргайкой на обоих концах.[Рисунок 5-70] Контрольные гайки фиксируют концевые фитинги после того, как узел трубы будет отрегулирован на правильную длину. Пушпульные трубы обычно изготавливаются короткой длины, чтобы предотвратить вибрацию и изгиб под сжимающими нагрузками.
Рисунок 5-70. Узел двухтактной трубки.Бортовой механик рекомендует
Кабели управления | Prysmian Group
НАСТОЯЩИЙ ВЕБ-САЙТ (И СОДЕРЖАЩАЯСЯ ЗДЕСЬ ИНФОРМАЦИЯ) НЕ СОДЕРЖИТ И НЕ ЯВЛЯЕТСЯ ПРЕДЛОЖЕНИЕМ НА ПРОДАЖУ ЦЕННЫХ БУМАГ ИЛИ ВЫПОЛНЕНИЕ ПРЕДЛОЖЕНИЯ НА ПОКУПКУ ИЛИ ПОДПИСКУ НА ЦЕННЫЕ БУМАГИ В СОЕДИНЕННЫХ ШТАТАХ, АВСТРАЛИИ, КАНАДЕ ИЛИ ЯПОНИИ ПРЕДЛОЖЕНИЕ ИЛИ ЗАЯВЛЕНИЕ ТРЕБУЕТ РАЗРЕШЕНИЯ МЕСТНЫХ ОРГАНОВ, ИНАЧЕ БУДЕТ НЕЗАКОННЫМ (« ДРУГИЕ СТРАНЫ, »).ЛЮБЫЕ ПУБЛИЧНЫЕ ПРЕДЛОЖЕНИЯ БУДУТ ПРОВОДИТЬСЯ В ИТАЛИИ В СООТВЕТСТВИИ С ПЕРСПЕКТИВОМ, ОБЯЗАТЕЛЬНО РАЗРЕШЕННЫМ CONSOB В СООТВЕТСТВИИ С ПРИМЕНИМЫМИ НОРМАМИ. ЦЕННЫЕ БУМАГИ, УКАЗАННЫЕ ЗДЕСЬ, НЕ БЫЛИ ЗАРЕГИСТРИРОВАНЫ И НЕ БУДУТ ЗАРЕГИСТРИРОВАНЫ В СОЕДИНЕННЫХ ШТАТАХ В соответствии с Законом США о ценных бумагах 1933 года с внесенными в него поправками («Закон о ценных бумагах») ИЛИ В СООТВЕТСТВИИ С ДРУГИМИ ДЕЙСТВУЮЩИМИ ПОЛОЖЕНИЯМИ СТРАН И НЕ МОГУТ ПРЕДЛОЖИТЬСЯ ИЛИ ПРОДАТЬ В СОЕДИНЕННЫХ ШТАТАХ ИЛИ «U. S. PERSONS », ЕСЛИ ТАКИЕ ЦЕННЫЕ БУМАГИ НЕ ЗАРЕГИСТРИРОВАНЫ В соответствии с Законом о ценных бумагах, ИЛИ ДОСТУПНО ОСВОБОЖДЕНИЕ ОТ РЕГИСТРАЦИОННЫХ ТРЕБОВАНИЙ Закона о ценных бумагах.КОМПАНИЯ НЕ ПРЕДНАЗНАЧЕНА ДЛЯ РЕГИСТРАЦИИ КАКОЙ-ЛИБО ЧАСТИ ПРЕДЛОЖЕНИЯ В СОЕДИНЕННЫХ ШТАТАХ.
ЛЮБЫЕ ПРЕДЛОЖЕНИЯ ЦЕННЫХ БУМАГ В ЛЮБОМ СТРАНЕ-ЧЛЕНЕ ЕВРОПЕЙСКОЙ ЭКОНОМИЧЕСКОЙ ЗОНЫ (« EEA »), КОТОРОЕ ВЫПОЛНЯЛИ ДИРЕКТИВУ ПРОЕКТА (КАЖДЫЙ, « СООТВЕТСТВУЮЩИЙ ГОСУДАРСТВУ ЧЛЕНА »), БУДУТ ИСПОЛЬЗОВАТЬСЯ УТВЕРЖДЕНО КОМПЕТЕНТНЫМ ОРГАНОМ И ОПУБЛИКОВАНО В СООТВЕТСТВИИ С ДИРЕКТИВОМ PROSPECTUS («РАЗРЕШЕННОЕ ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ ») И / ИЛИ ПРЕДОСТАВЛЯЕТСЯ ИСКЛЮЧЕНИЕМ ПО ДИРЕКТИВЕ PROSPECTUS ОТ ТРЕБОВАНИЯ ДЛЯ ПУБЛИКАЦИИ ПРЕДЛОЖЕНИЙ НА ПУБЛИКАЦИЮ.
СОГЛАСНО, ЛЮБОЕ ЛИЦО, ПРЕДСТАВЛЯЮЩЕЕ ИЛИ НАМЕРЕННОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В СООТВЕТСТВУЮЩЕМУ ГОСУДАРСТВЕ-ЧЛЕНАХ, ЗА ИСКЛЮЧЕНИЕМ РАЗРЕШЕННОГО ПУБЛИЧНОГО ПРЕДЛОЖЕНИЯ, МОЖЕТ СДЕЛАТЬ ЭТО ТОЛЬКО В ОБСТОЯТЕЛЬСТВАХ, В КОТОРЫХ НЕТ ОБЯЗАТЕЛЬСТВ ИЛИ КОМПАНИИ ИЛИ ОБЯЗАТЕЛЬСТВ МЕНЕДЖЕРОВ ОПУБЛИКОВАТЬ ПРОЕКТ В СООТВЕТСТВИИ СО СТАТЬЕЙ 3 ДИРЕКТИВЫ ПРОЕКТА ИЛИ ДОПОЛНИТЕЛЬНО В СООТВЕТСТВИИ СО СТАТЬЕЙ 16 ДИРЕКТИВЫ ПРОЕКТА В КАЖДОМ СЛУЧАЕ В ОТНОШЕНИИ ТАКОГО ПРЕДЛОЖЕНИЯ.
ВЫРАЖЕНИЕ «ДИРЕКТИВА ПРОСПЕКТА» ОЗНАЧАЕТ ДИРЕКТИВУ 2003/71 / EC (ДАННАЯ ДИРЕКТИВА И ПОПРАВКИ К НЕЙ, ВКЛЮЧАЯ ДИРЕКТИВУ 2010/73 / EC, В СТЕПЕНИ, ВНЕДРЕННОЙ В СООТВЕТСТВУЮЩЕМ ГОСУДАРСТВЕ-ЧЛЕНАХ, ВМЕСТЕ С ЛЮБЫМ УЧАСТНИКОМ) .ИНВЕСТОРАМ НЕ СЛЕДУЕТ ПОДПИСАТЬСЯ НА КАКИЕ-ЛИБО ЦЕННЫЕ БУМАГИ, УКАЗАННЫЕ В ДАННОМ ДОКУМЕНТЕ, ЗА ИСКЛЮЧЕНИЕМ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ В ЛЮБОМ ПЕРСПЕКТИВЕ.
Подтверждение того, что сертифицирующая сторона понимает и принимает вышеуказанный отказ от ответственности.
Информация, содержащаяся в этом разделе, предназначена только для информационных целей и не предназначена и не открыта для доступа никому, кто находится или постоянно проживает в США, Австралии, Канаде, Японии или в любой из других стран.Я заявляю, что я не проживаю и не проживаю в США, Австралии, Канаде, Японии или других странах, и я не являюсь «США». Лицо »(согласно Положению S Закона о ценных бумагах). Я прочитал и понял вышеуказанный отказ от ответственности. Я понимаю, что это может повлиять на мои права. Я согласен соблюдать его условия.
Questo SITO интернет (Е LE Informazioni IVI CONTENUTE) НЕ CONTIENE Н.Е. COSTITUISCE UN’OFFERTA Д.И. Vendita Д.И. Strumenti FINANZIARI О РАС SOLLECITAZIONE ДИ ДИ Acquisto Оферта О SOTTOSCRIZIONE Д.И. Strumenti FINANZIARI NEGLI Stati Uniti, в Австралии, Канаде О Giappone О В QUALSIASI ALTRO PAESE NEL QUALE L’OFFERTA O SOLLECITAZIONE DEGLI STRUMENTI FINANZIARI SAREBBERO SOGGETTE ALL’AUTORIZZAZIONE DA PARTE DI AUTORITÀ LOCALI O COMUNQUE VIETATE AI SENSI DI LEGGE (GLI « ALTRI» PAESI).QUALUNQUE OFFERTA PUBBLICA SARÀ REALIZZATA В ИТАЛИИ SULLA BASE DI UN PROSPETTO, APPROVATO DA CONSOB IN CONFORMITÀ ALLA REGOLAMENTAZIONE APPLICABILE. GLI STRUMENTI FINANZIARI IVI INDICATI NON SONO STATI E NON SARANNO REGISTRATI AI SENSI DELLO US SECURITIES ACT DEL 1933, COME SUCCESSIVAMENTE MODIFICATO (IL « SECURITIES ACT »), O AI SECURITIES ACT », O AI SECURITIES ACT , O AI CORI NENISPONDESPOLLE PAYNO, E-CORI. ПРЕДЛОЖЕНИЕ O VENDUTI NEGLI STATI UNITI OA «США ЛИЦА »SALVO CHE I TITOLI SIANO REGISTRATI AI SENSI DEL SECURITIES ACT O IN PRESENZA DI UN’ESENZIONE DALLA REGISTRAZIONE APPLICABILE AI SENSI DEL SECURITIES ACT.NON SI INTENDE EFFETTUARE ALCUNA OFFERTA AL PUBBLICO DI TALI STRUMENTI FINANZIARI NEGLI STATI UNITI.
QUALSIASI DI Strumenti Оферта FINANZIARI В QUALSIASI Stato MEMBRO DELLO SPAZIO ECONOMICO EUROPEO ( « СМ ») CHE ABBIA RECEPITO LA DIRETTIVA PROSPETTI (CIASCUNO ООН « Stato MEMBRO RILEVANTE ») SARA EFFETTUATA SULLA БАЗА DI UN PROSPETTO APPROVATO DALL’AUTORITÀ COMPETENTE E PUBBLICATO IN CONFORMITÀ A QUANTO PREVISTO DALLA DIRETTIVA PROSPETTI (L ‘» OFFERTA PUBBLICA CONSENTITA «) E / O AI SENSI DI UN’ESENZIONE DAL REQUISITO DIRETTIVA PROSPETTI PUBBL.
CONSEGUENTEMENTE, CHIUNQUE EFFETTUI O INTENDA EFFETTUARE UN’OFFERTA DI Strumenti FINANZIARI В UNO Stato MEMBRO RILEVANTE Диверса ДАЛЛ «Pubblica CONSENTITA Оферта» può FARLO ESCLUSIVAMENTE LADDOVE NON SIA PREVISTO ALCUN OBBLIGO PER LA Societa O UNO DEI СОВМЕСТНОЕ GLOBAL КООРДИНАТОРОВ O DEI МЕНЕДЖЕР DI PUBBLICARE RISPETTIVAMENTE UN PROSPETTO AI SENSI DELL’ARTICOLO 3 DELLA DIRETTIVA PROSPETTO O INTEGRARE UN PROSPETTO AI SENSI DELL’ARTICOLO 16 DELLA DIRETTIVA PROSPETTO, В RELAZIONE СКАЗОЧНОЕ ПРЕДЛОЖЕНИЕ.
L’Espressione «DIRETTIVA PROSPETTI» INDICA LA DIRETTIVA 2003/71 / CE (СКАЗКА DIRETTIVA E LE RELATIVE MODIFICHE, нонче LA DIRETTIVA 2010/73 / UE, NELLA MISURA В НПИ SIA RECEPITA NELLO Stato MEMBRO RILEVANTE, UNITAMENTE QUALSIASI MISURA DI ATTUAZIONE NEL RELATIVO STATO MEMBRO). GLI INVESTITORI NON DOVREBBERO SOTTOSCRIVERE ALCUNO STRUMENTO FINANZIARIO SE NON SULLA BASE DELLE INFORMAZIONI CONTENUTE NEL RELATIVO PROSPETTO.
Conferma, который соответствует сертификату и принимает заявление об отказе от ответственности.
Документы, содержащиеся в представленном сезоне, посвященном окончательному информативному и не прямому назначению, имеют доступ ко всем лицам, которые находятся в негражданском государстве, в Австралии, Канаде или Джаппоне или уно дельи Алтри Паэзи. Dichiaro di non essere soggetto резидентом или trovarmi negli Stati Uniti, в Австралии, Канаде или Джаппоне о уно дельи Altri Paesi e di non essere una «лицо США» (ai sensi della Regulation S del Securities Act). Ho letto e compreso il отказ от ответственности sopraesposto.Comprendo Che può condizionare i miei diritti. Accetto di rispettarne i vincoli.
Кабели сигнальные и контрольные. Экран медный
НАСТОЯЩИЙ ВЕБ-САЙТ (И СОДЕРЖАЩАЯСЯ ЗДЕСЬ ИНФОРМАЦИЯ) НЕ СОДЕРЖИТ И НЕ ЯВЛЯЕТСЯ ПРЕДЛОЖЕНИЕМ НА ПРОДАЖУ ЦЕННЫХ БУМАГ ИЛИ ВЫПОЛНЕНИЕ ПРЕДЛОЖЕНИЯ НА ПОКУПКУ ИЛИ ПОДПИСКУ НА ЦЕННЫЕ БУМАГИ В СОЕДИНЕННЫХ ШТАТАХ, АВСТРАЛИИ, КАНАДЕ ИЛИ ЯПОНИИ ПРЕДЛОЖЕНИЕ ИЛИ ЗАЯВЛЕНИЕ ТРЕБУЕТ РАЗРЕШЕНИЯ МЕСТНЫХ ОРГАНОВ, ИНАЧЕ БУДЕТ НЕЗАКОННЫМ (« ДРУГИЕ СТРАНЫ, »).ЛЮБЫЕ ПУБЛИЧНЫЕ ПРЕДЛОЖЕНИЯ БУДУТ ПРОВОДИТЬСЯ В ИТАЛИИ В СООТВЕТСТВИИ С ПЕРСПЕКТИВОМ, ОБЯЗАТЕЛЬНО РАЗРЕШЕННЫМ CONSOB В СООТВЕТСТВИИ С ПРИМЕНИМЫМИ НОРМАМИ. ЦЕННЫЕ БУМАГИ, УКАЗАННЫЕ ЗДЕСЬ, НЕ БЫЛИ ЗАРЕГИСТРИРОВАНЫ И НЕ БУДУТ ЗАРЕГИСТРИРОВАНЫ В СОЕДИНЕННЫХ ШТАТАХ В соответствии с Законом США о ценных бумагах 1933 года с внесенными в него поправками («Закон о ценных бумагах») ИЛИ В СООТВЕТСТВИИ С ДРУГИМИ ДЕЙСТВУЮЩИМИ ПОЛОЖЕНИЯМИ СТРАН И НЕ МОГУТ ПРЕДЛОЖИТЬСЯ ИЛИ ПРОДАТЬ В СОЕДИНЕННЫХ ШТАТАХ ИЛИ «U. S. PERSONS », ЕСЛИ ТАКИЕ ЦЕННЫЕ БУМАГИ НЕ ЗАРЕГИСТРИРОВАНЫ В соответствии с Законом о ценных бумагах, ИЛИ ДОСТУПНО ОСВОБОЖДЕНИЕ ОТ РЕГИСТРАЦИОННЫХ ТРЕБОВАНИЙ Закона о ценных бумагах.КОМПАНИЯ НЕ ПРЕДНАЗНАЧЕНА ДЛЯ РЕГИСТРАЦИИ КАКОЙ-ЛИБО ЧАСТИ ПРЕДЛОЖЕНИЯ В СОЕДИНЕННЫХ ШТАТАХ.
ЛЮБЫЕ ПРЕДЛОЖЕНИЯ ЦЕННЫХ БУМАГ В ЛЮБОМ СТРАНЕ-ЧЛЕНЕ ЕВРОПЕЙСКОЙ ЭКОНОМИЧЕСКОЙ ЗОНЫ (« EEA »), КОТОРОЕ ВЫПОЛНЯЛИ ДИРЕКТИВУ ПРОЕКТА (КАЖДЫЙ, « СООТВЕТСТВУЮЩИЙ ГОСУДАРСТВУ ЧЛЕНА »), БУДУТ ИСПОЛЬЗОВАТЬСЯ УТВЕРЖДЕНО КОМПЕТЕНТНЫМ ОРГАНОМ И ОПУБЛИКОВАНО В СООТВЕТСТВИИ С ДИРЕКТИВОМ PROSPECTUS («РАЗРЕШЕННОЕ ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ ») И / ИЛИ ПРЕДОСТАВЛЯЕТСЯ ИСКЛЮЧЕНИЕМ ПО ДИРЕКТИВЕ PROSPECTUS ОТ ТРЕБОВАНИЯ ДЛЯ ПУБЛИКАЦИИ ПРЕДЛОЖЕНИЙ НА ПУБЛИКАЦИЮ.
СОГЛАСНО, ЛЮБОЕ ЛИЦО, ПРЕДСТАВЛЯЮЩЕЕ ИЛИ НАМЕРЕННОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В СООТВЕТСТВУЮЩЕМУ ГОСУДАРСТВЕ-ЧЛЕНАХ, ЗА ИСКЛЮЧЕНИЕМ РАЗРЕШЕННОГО ПУБЛИЧНОГО ПРЕДЛОЖЕНИЯ, МОЖЕТ СДЕЛАТЬ ЭТО ТОЛЬКО В ОБСТОЯТЕЛЬСТВАХ, В КОТОРЫХ НЕТ ОБЯЗАТЕЛЬСТВ ИЛИ КОМПАНИИ ИЛИ ОБЯЗАТЕЛЬСТВ МЕНЕДЖЕРОВ ОПУБЛИКОВАТЬ ПРОЕКТ В СООТВЕТСТВИИ СО СТАТЬЕЙ 3 ДИРЕКТИВЫ ПРОЕКТА ИЛИ ДОПОЛНИТЕЛЬНО В СООТВЕТСТВИИ СО СТАТЬЕЙ 16 ДИРЕКТИВЫ ПРОЕКТА В КАЖДОМ СЛУЧАЕ В ОТНОШЕНИИ ТАКОГО ПРЕДЛОЖЕНИЯ.
ВЫРАЖЕНИЕ «ДИРЕКТИВА ПРОСПЕКТА» ОЗНАЧАЕТ ДИРЕКТИВУ 2003/71 / EC (ДАННАЯ ДИРЕКТИВА И ПОПРАВКИ К НЕЙ, ВКЛЮЧАЯ ДИРЕКТИВУ 2010/73 / EC, В СТЕПЕНИ, ВНЕДРЕННОЙ В СООТВЕТСТВУЮЩЕМ ГОСУДАРСТВЕ-ЧЛЕНАХ, ВМЕСТЕ С ЛЮБЫМ УЧАСТНИКОМ) .ИНВЕСТОРАМ НЕ СЛЕДУЕТ ПОДПИСАТЬСЯ НА КАКИЕ-ЛИБО ЦЕННЫЕ БУМАГИ, УКАЗАННЫЕ В ДАННОМ ДОКУМЕНТЕ, ЗА ИСКЛЮЧЕНИЕМ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ В ЛЮБОМ ПЕРСПЕКТИВЕ.
Подтверждение того, что сертифицирующая сторона понимает и принимает вышеуказанный отказ от ответственности.
Информация, содержащаяся в этом разделе, предназначена только для информационных целей и не предназначена и не открыта для доступа никому, кто находится или постоянно проживает в США, Австралии, Канаде, Японии или в любой из других стран.Я заявляю, что я не проживаю и не проживаю в США, Австралии, Канаде, Японии или других странах, и я не являюсь «США». Лицо »(согласно Положению S Закона о ценных бумагах). Я прочитал и понял вышеуказанный отказ от ответственности. Я понимаю, что это может повлиять на мои права. Я согласен соблюдать его условия.
Questo SITO интернет (Е LE Informazioni IVI CONTENUTE) НЕ CONTIENE Н.Е. COSTITUISCE UN’OFFERTA Д.И. Vendita Д.И. Strumenti FINANZIARI О РАС SOLLECITAZIONE ДИ ДИ Acquisto Оферта О SOTTOSCRIZIONE Д.И. Strumenti FINANZIARI NEGLI Stati Uniti, в Австралии, Канаде О Giappone О В QUALSIASI ALTRO PAESE NEL QUALE L’OFFERTA O SOLLECITAZIONE DEGLI STRUMENTI FINANZIARI SAREBBERO SOGGETTE ALL’AUTORIZZAZIONE DA PARTE DI AUTORITÀ LOCALI O COMUNQUE VIETATE AI SENSI DI LEGGE (GLI « ALTRI» PAESI).QUALUNQUE OFFERTA PUBBLICA SARÀ REALIZZATA В ИТАЛИИ SULLA BASE DI UN PROSPETTO, APPROVATO DA CONSOB IN CONFORMITÀ ALLA REGOLAMENTAZIONE APPLICABILE. GLI STRUMENTI FINANZIARI IVI INDICATI NON SONO STATI E NON SARANNO REGISTRATI AI SENSI DELLO US SECURITIES ACT DEL 1933, COME SUCCESSIVAMENTE MODIFICATO (IL « SECURITIES ACT »), O AI SECURITIES ACT », O AI SECURITIES ACT , O AI CORI NENISPONDESPOLLE PAYNO, E-CORI. ПРЕДЛОЖЕНИЕ O VENDUTI NEGLI STATI UNITI OA «США ЛИЦА »SALVO CHE I TITOLI SIANO REGISTRATI AI SENSI DEL SECURITIES ACT O IN PRESENZA DI UN’ESENZIONE DALLA REGISTRAZIONE APPLICABILE AI SENSI DEL SECURITIES ACT.NON SI INTENDE EFFETTUARE ALCUNA OFFERTA AL PUBBLICO DI TALI STRUMENTI FINANZIARI NEGLI STATI UNITI.
QUALSIASI DI Strumenti Оферта FINANZIARI В QUALSIASI Stato MEMBRO DELLO SPAZIO ECONOMICO EUROPEO ( « СМ ») CHE ABBIA RECEPITO LA DIRETTIVA PROSPETTI (CIASCUNO ООН « Stato MEMBRO RILEVANTE ») SARA EFFETTUATA SULLA БАЗА DI UN PROSPETTO APPROVATO DALL’AUTORITÀ COMPETENTE E PUBBLICATO IN CONFORMITÀ A QUANTO PREVISTO DALLA DIRETTIVA PROSPETTI (L ‘» OFFERTA PUBBLICA CONSENTITA «) E / O AI SENSI DI UN’ESENZIONE DAL REQUISITO DIRETTIVA PROSPETTI PUBBL.
CONSEGUENTEMENTE, CHIUNQUE EFFETTUI O INTENDA EFFETTUARE UN’OFFERTA DI Strumenti FINANZIARI В UNO Stato MEMBRO RILEVANTE Диверса ДАЛЛ «Pubblica CONSENTITA Оферта» può FARLO ESCLUSIVAMENTE LADDOVE NON SIA PREVISTO ALCUN OBBLIGO PER LA Societa O UNO DEI СОВМЕСТНОЕ GLOBAL КООРДИНАТОРОВ O DEI МЕНЕДЖЕР DI PUBBLICARE RISPETTIVAMENTE UN PROSPETTO AI SENSI DELL’ARTICOLO 3 DELLA DIRETTIVA PROSPETTO O INTEGRARE UN PROSPETTO AI SENSI DELL’ARTICOLO 16 DELLA DIRETTIVA PROSPETTO, В RELAZIONE СКАЗОЧНОЕ ПРЕДЛОЖЕНИЕ.
L’Espressione «DIRETTIVA PROSPETTI» INDICA LA DIRETTIVA 2003/71 / CE (СКАЗКА DIRETTIVA E LE RELATIVE MODIFICHE, нонче LA DIRETTIVA 2010/73 / UE, NELLA MISURA В НПИ SIA RECEPITA NELLO Stato MEMBRO RILEVANTE, UNITAMENTE QUALSIASI MISURA DI ATTUAZIONE NEL RELATIVO STATO MEMBRO). GLI INVESTITORI NON DOVREBBERO SOTTOSCRIVERE ALCUNO STRUMENTO FINANZIARIO SE NON SULLA BASE DELLE INFORMAZIONI CONTENUTE NEL RELATIVO PROSPETTO.
Conferma, который соответствует сертификату и принимает заявление об отказе от ответственности.
Документы, содержащиеся в представленном сезоне, посвященном окончательному информативному и не прямому назначению, имеют доступ ко всем лицам, которые находятся в негражданском государстве, в Австралии, Канаде или Джаппоне или уно дельи Алтри Паэзи. Dichiaro di non essere soggetto резидентом или trovarmi negli Stati Uniti, в Австралии, Канаде или Джаппоне о уно дельи Altri Paesi e di non essere una «лицо США» (ai sensi della Regulation S del Securities Act). Ho letto e compreso il отказ от ответственности sopraesposto.Comprendo Che può condizionare i miei diritti. Accetto di rispettarne i vincoli.
Техническое обслуживание самолетов: понимание и проверка кабелей управления полетом
Наиболее распространенными размерами кабелей управления (в зависимости от требуемой прочности) являются кабели 7×7 и 7×19. Кабель 7×7 состоит из шести жил по семь проводов в каждой, уложенных вокруг центральной жилы из семи проводов. Кабель 7×19 имеет дополнительный слой из 12 проводов, проложенный поверх кабеля 7×7 в противоположном направлении.
Что это значит по-английски? Это означает, что ваши кабели управления сделаны из отдельных стальных проволок, намотанных в жгуты и сгруппированных вместе, чтобы обеспечить прочность и гибкость.Это также означает, что в кабеле управления есть много слоев проводов, и вы не можете определить истинное состояние кабеля при поверхностном визуальном осмотре, пока он установлен в летательном аппарате.Авиационные кабели работают в довольно суровых условиях с перепадами температуры и воздействием погодных условий. Они подвержены износу и износу и остаются в статическом положении вокруг изгибов шкива в течение продолжительных периодов времени, пока летательный аппарат сидит. К сожалению, большинство кабелей системы управления в парке GA являются оригинальными для самолетов и остаются в эксплуатации намного дольше, чем предполагаемый расчетный срок службы.
При каждой ежегодной или 100-часовой проверке все кабели управления необходимо проверять на предмет обрыва жил. Самый простой способ проверить оголенные жилы разорванного провода на кабеле — попросить одного человека провести кабель по всей длине пути, в то время как другой человек аккуратно держит хлопчатобумажную ткань вокруг провода, ища места, где кабель заедает за провод. Это необходимо делать по всей длине доступного кабеля (хотя проблемы, скорее всего, возникают возле шкивов и направляющих).
Любую кабельную сборку, в которой имеется хотя бы одна оборванная проволочная жила, расположенная в критической зоне усталости, необходимо заменить.В соответствии с инструкциями FAA, критическая область усталости определяется как рабочая длина кабеля, при которой кабель проходит над шкивом, муфтой или кабельным вводом, под ним или вокруг него; или любой участок, где кабель изгибается, натирается или обрабатывается каким-либо образом; или любую точку в пределах одного фута от обжатого фитинга.
Этот процесс обычно подходит для определения внешнего повреждения кабеля. Однако кабели также выходят из строя изнутри из-за ухудшения состояния окружающей среды, деформации, усталости и износа. Единственный способ точно проверить кабели на наличие внутренних повреждений — это снять кабели с самолета и согнуть их вручную, проверяя их под увеличительным стеклом на предмет повреждений.Поскольку трудозатраты на снятие, установку и закрепление авиационных кабелей обычно выше, чем стоимость самого кабеля, обычно имеет смысл просто заменять кабели управления на регулярной основе, например, каждые 15 лет. Для самолетов с хвостовым колесом я бы лично рекомендовал заменять тросы руля / хвостового колеса каждые 5 лет из-за высокого напряжения и рисков, связанных с отказами системы управления.
Профилактическое снятие, осмотр и замена тросов управления самолетом — спорная тема во многих кругах из-за связанных с этим затрат.Тем не менее, я лично был свидетелем нескольких случаев выхода из строя кабелей управления в самолетах, которые оставались в эксплуатации с оригинальными кабелями управления более 30 лет. Я видел кабели, которые внешне выглядели неплохо, но которые буквально распадались при снятии и сгибании, обнаруживая полное повреждение внутренних жил.
Во время проверки также важно проверять и вращать шкивы. Вращение шкивов позволяет проверить износ и работу подшипников.По картине износа на шкиве можно узнать, замерз ли подшипник или шкив смещен. Вы также должны смазать шкивы и тросы в соответствии со спецификациями производителя (если применимо).
Суть в том, что просто не стоит рисковать продолжать полеты с кабелями, которым 30 с лишним лет, срок службы которых превысил расчетный. Ежегодно внимательно осматривайте их вместе со шкивами. Лично я рекомендую внедрить процесс постепенной замены, который гарантирует, что в разумные сроки все кабели управления, которые могут быть оригинальными для самолета, будут заменены.Начните с наиболее важных систем и заменяйте по одной кабельной системе (например, кабели лифта), если позволяет ваш бюджет.
Это самые важные системы вашего самолета. Вы можете быть самым подготовленным пилотом в мире, но без всякого контроля вы всего лишь пассажир. Удачного полета!
УПРАВЛЕНИЕ
ПАНЕЛИ УПРАВЛЕНИЯ КАБЕЛИ УПРАВЛЕНИЯКабели являются наиболее широко используемыми связками в первичных системах управления полетом.Соединение кабельного типа также используется в органах управления двигателем, аварийном удлинении. системы для шасси и различные другие системы по всей самолет.
Соединения кабельного типа имеют ряд преимуществ перед другими типами. это прочный и легкий, а его гибкость позволяет легко прокладывать маршруты через самолет. Авиационный кабель обладает высокой механической эффективностью. и настраивается без люфта, что очень важно для точного контроль.
Кабельная перемычка также имеет недостатки. Необходимо отрегулировать натяжение часто из-за растяжения и перепадов температуры.
Тросы управления самолетом изготавливаются из углеродистой или нержавеющей стали. сталь.
Конструкция кабеля
Основной компонент кабеля — это провод. Диаметр проволоки определяет общий диаметр кабеля. Несколько проводов предварительно сформованы в спиральной или спиральной формы, а затем формируют прядь.Эти предварительно сформированные жилы укладываются вокруг прямой центральной жилы, образуя кабель.
Обозначения кабелей основаны на количестве жил и количестве жил. проводов в каждую прядь. Самыми распространенными авиационными кабелями являются кабели 7 x 7. и 7 х 19.
Кабель 7 x 7 состоит из семи жил по семь жил в каждой. Шесть из эти пряди укладываются вокруг центральной пряди (см. рисунок 6-21). представляет собой кабель средней гибкости и используется для управления триммером, двигателем элементы управления и индикаторы.
Кабель 7 x 19 состоит из семи жил по 19 проводов в каждой. Шесть из эти пряди укладываются вокруг центральной пряди (см. рисунок 6-21). Этот кабель очень гибкий и используется в первичных системах управления и других в местах частого использования шкивов. Кабели управления самолетом различаются по диаметру от 1/16 до 3/8 дюйма. Диаметр измеряется как показано на рисунке 6-21.
Кабельная арматура
Кабели могут быть оснащены несколькими различными типами фитингов, такими как: как клеммы, гильзы, втулки и скобы.
Концевые фитинги обычно обжимные. Они доступны
на резьбовом конце, конце вилки, конце с проушиной, шариковом конце с одним стержнем и двойном
хвостовик со сферической головкой. Используются наконечники с резьбой, вилкой и проушиной.
для подключения кабеля к стяжной муфте, коленчатому рычагу или другому соединению в
система. Клеммы со сферической головкой используются для крепления кабелей к квадрантам.
и специальные соединения, где пространство ограничено. Рисунок 6-22 иллюстрирует
различные типы оконечной арматуры.
Фитинги гильзы, втулки и дужки могут использоваться вместо некоторых типы оконечного оборудования, когда возможности и запасы ограничены, и необходима немедленная замена кабеля.
Стяжные муфты
Узел стяжной муфты — это механическое резьбовое устройство, состоящее из двух резьбовые клеммы и ствол с резьбой.На Рис. 6-23 показан типичный стяжка в сборе.
Стяжные муфты устанавливаются в кабельную сборку с целью незначительные изменения длины троса и регулировки натяжения троса. Один клемм имеет правую резьбу, а другой — левую. Ствол имеет соответствующую правую и левую внутреннюю резьбу. Конец ствол с левой резьбой обычно можно определить по бороздке или накатайте вокруг этого конца ствола.
