Контрольная работа по физике 11 класс, полугодовая Время проведения 60 минут (учебник Генденштейн)

МБОУ Нижнепоповская ООШ

Контрольная работа по физике 11 класс, полугодовая

Время проведения – 60 минут (учебник Генденштейн)

Вариант 1.

1. Какое из приведённых ниже выражений может служить определением понятия электрический ток?

Б. Хаотическое движение заряженных частиц;

В. Направленное движение заряженных частиц;

Г. Изменение положения одних частиц относительно других.

2. Какие действия электрического тока наблюдаются при пропускании тока через металлический проводник?

А. Нагревание, химическое и магнитное действия;

Б. Нагревание и магнитное действие, химического действия нет;

В. Только магнитное действие;

Г. Химическое и магнитное, нагревания нет.

3. Каково сопротивление резистора, если напряжение на нём 2 В, а сила тока 4 А?

А. 2 Ом; Б. 0,5 Ом; В. 8 Ом; Г. 1 Ом; Д. 16 Ом.

4. Чему равно полное сопротивление электрической цепи на рис. 1?

А. 2 Ом; Б. 3 Ом; В. 1/3 Ом; Г. 5/2 Ом; Д. 8 Ом; Е. 12 Ом

5. На какой из схем (рис. 2) прибор наиболее точно измеряет

силу тока в резисторе?

А. 1;

Б. 2;

В. 3;

Г. 4.

6. Электрическая цепь состоит из источника тока, ЭДС которого 6 В, внутреннее сопротивление 1 Ом, и резистора сопротивлением 2 Ом. Чему равна сила тока в цепи?

А. 18 А; Б. 6 А; В. 3 А; Г. 2 А; Д. 1 А.

7. Два проводника одинаковой длины изготовлены из одного материала. Какое из приведенных ниже соотношений для электрических сопротивлений первого R1 и второго R2 проводников справедливо, если площадь поперечного сечения первого проводника в 4 раза больше второго?

А. R1 = R2; Б. Задача не имеет однозначного решения;

В. R1 = 4R2; Г. R2 = 4R1; Д. Среди приведенных ответов нет верного.

8. На каком рисунке правильно изображена картина линий индукции магнитного поля длинного проводника с постоянным током, направленным перпендикулярно плоскости чертежа на нас?

А. 1;

Б. 2;

В. 3;

Г. 4.

9. Проводник с током I = 10 А и длиной 2 м находится в однородном магнитном поле с индукцией В = 0,5 Тл. Причём направление тока составляет с направлением магнитного поля угол 30°. Чему равна сила со стороны магнитного поля, действующая на проводник?

А. 0 Н; Б. 5 Н; В. 10 Н; Г. 8,7 Н.

10. Какой процесс объясняется явлением электромагнитной индукции?

А. Отклонение магнитной стрелки вблизи проводника с током

Б. Взаимодействие двух проводов с током

В. Появление тока в замкнутой катушке при опускании в неё постоянного магнита

Г. Возникновение силы, действующей на проводник с током в магнитном поле

11. На рисунке приведена демонстрация опыта по проверке правила Ленца. Опыт проводится со сплошным кольцом, а не разрезанным, потому что

    А. В сплошном кольце возникает индукционный ток, а в разрезанном – нет Б. В сплошном кольце не возникает вихревое электрическое поле, а в разрезанном – возникает В. Сплошное кольцо сделано из стали, а разрезанное – из алюминия Г.В сплошном кольце возникает ЭДС индукции, а в разрезанном — нет

12. Магнит выводят из кольца так, как показано на рисунке. Какой полюс магнита ближе к кольцу?

А.Северный

Б. Южный

В. Отрицательный

Г. Положительный

13. За 2 с магнитный поток, пронизывающий контур, равномерно уменьшился с 8 до 2 Вб. Чему было равно при этом значение ЭДС индукции в контуре?

А. 12 В; Б. 5 В; В. 4 В; Г. 3 В; Д. 16 В; Е. 0,5 В.

14. Лампочка 2 в схеме изображённой на рисунке, при замыкании ключа К, загорается на 0,5 с позже лампочки 1 потому, что…

А. Ток по длинному проводу катушки доходит до неё позже;

Б. Лампочка 2 находится дальше от ключа;

В. В катушке возникает вихревое электрическое поле,

препятствующее нарастанию тока в ней;

Г. Электроны тормозятся на изогнутых участках цепи.

В 1. Установите соответствие между научными открытиями и именами учёных, которым эти открытия

принадлежат.

К каждой позиции первого столбца подберите соответствующую позицию второго и запишите в

таблицу выбранные цифры под соответствующими буквами.

Ответ:

В 2. По катушке протекает постоянный ток, создающий магнитное поле. Энергия этого поля равна 0,05 Дж,

магнитный поток через катушку равен 0,01 Вб. Найти величину тока.

МБОУ Нижнепоповская ООШ

Контрольная работа по физике 11 класс, полугодовая

Время проведения – 60 минут (учебник Генденштейн)

Вариант 2.

1. При прохождении электрического тока в металлических проводниках перемещаются…

А. Только электроны; Б. Только протоны; В. Только положительные ионы;

Г. Только отрицательные ионы; Д. Разные заряженные частицы.

2. Под действием каких сил движутся электрические заряды внутри источника тока?

А. Под действием сил электрического поля;

Б. Под действием сторонних сил;

В. Под действием магнитных сил;

Г. Под действием электромагнитной индукции.

3. Каково напряжение на резисторе сопротивлением 2 Ом при силе тока 4 А?

А. 2 В; Б. 0,5 В; В. 8 В; Г. 1 В; Д. 6 В.

4. Чему равно полное сопротивление электрической цепи на рис. 1?

А. 2 Ом; Б. 3 Ом; В. 1/3 Ом; Г. 5/2 Ом; Д. 8 Ом; Е. 12 Ом.

5. На какой из схем (рис. 2) вольтметр показывает ЭДС источника тока?

А. 1;

Б. 2;

В. 3;

Г. 4.

6. Электрическая цепь состоит из источника тока с внутренним сопротивлением 1 Ом и резистора сопротивлением 2 Ом. Чему равна ЭДС источника тока, если сила тока в цепи 6 А?

А. 18 В; Б. 12 В; В. 6 В; Г. 3 В; Д. 1 В.

7. Два проводника одинаковой длины изготовлены из одного материала. Какое из приведенных ниже соотношений для электрических сопротивлений первого R1 и второго R2 проводников справедливо, если площадь поперечного сечения первого проводника в 4 раза меньше

второго?

А. R1 = R2; Б. Задача не имеет однозначного решения;

В. R1 = 4R2; Г. R2 = 4R1; Д. Среди приведенных ответов нет верного.

8. На каком рисунке правильно изображена картина линий индукции магнитного поля длинного проводника с постоянным током, на­правленным перпендикулярно плоскости чертежа от нас?

А. 1;

Б. 2;

В. 3;

Г. 4.

9. Проводник с током I = 10 А длиной 2 м находится в однородном магнитном поле с индукцией В = 0,5 Тл. Причём направление магнитного поля составляет угол 60° с направлением тока. Чему равна сила со стороны магнитного поля, действующая на проводник?

А. 0 Н; Б. 5 Н; В. 10 Н; Г. 8,7 Н.

10. Какой процесс объясняется явлением электромагнитной индукции?

А. Отклонение магнитной стрелки вблизи проводника с током

Б. Возникновение силы, действующей на проводник с током в магнитном поле

В. Появление тока в замкнутой катушке при удалении из неё постоянного магнита

Г. Взаимодействие двух проводов с током

12. Магнит вводят в кольцо так, как показано на рисунке. Какой полюс магнита ближе к кольцу?

А. Северный

Б. Южный

В. Отрицательный

Г. Положительный

13. За 5 с магнитный поток, пронизывающий проволочную рамку, увеличился от 3 до 8 Вб. Чему равно при этом значение ЭДС индукции в рамке?

А. 0,6 В; Б. 1 В; В. 1,6 В; Г. 25 В.

14. Индуктивность катушки увеличили в 2 раза, а силу тока в ней уменьшили в 2 раза. Энергия магнитного поля катушки при этом…

А. Увеличилась в 8 раз; Б. Уменьшилась в 2 раза;

В. Уменьшилась в 8 раз; Г. Уменьшилась в 4 раза.

В 1. Как определяется направление следующих физических величин?

К каждой позиции первого столбца подберите соответствующую позицию второго и запишите в

таблицу выбранные цифры под соответствующими буквами.

Ответ:

В 2. Определить энергию магнитного поля катушки, состоящей из 100 витков, если при силе тока 8 А в ней

возникает магнитный поток 0,02 Вб.

Критерии оценивания:

Ответы к заданиям варианта 1.

Часть А

Часть В:

В 1.

В 2. ; =>; => I = 10 А

Ответы к заданиям варианта 2.

Часть А:

В 1.

В 2.

Контрольная работа по теме Законы постоянного тока | Тест:

Контрольная работа по теме: “Законы постоянного тока”

Вариант 1.

Часть А

А1. Электрический ток — это

1) направленное движение частиц

2) хаотическое движение заряженных частиц

3) изменение положения одних частиц относительно других

4) направленное движение заряженных частиц

А2. За 5 секунд по проводнику при силе тока 0,2 А проходит заряд равный

1) 0,04 Кл                2) 1 Кл             3) 5,2 Кл              4) 25 Кл

A3. Работу электрического поля по перемещению заряда характеризует

1) напряжение                2) сопротивление

3) напряженность                4) сила тока

А4. Напряжение на резисторе с сопротивлением 2 Ом при силе тока 4 А равно …

1) 0,55 В        2) 2 В            3) 6 В                4) 8 B

А5. Определить площадь сечения стального проводника длинной 1 км сопротивлением 50 Ом, удельное сопротивление стали 1,5. 10 -7 Ом • м.

1) 3.10 -6 м2                2) 3.10 -3 м2

3) 3.10 3 м2                4) 3.10 6 м2

А6. Если проволоку вытягиванием удлинить в  3 раза, то ее сопротивление …

1) уменьшится в 3 раза        2) увеличится в 3 раза

3) уменьшится в 9 раз        4) увеличится в 9 раз

А7. На участке цепи, состоящем из сопротивлений r1 = 2 Ом и     R2 = 6 Ом, падение напряжения 24 В. Сила тока в каждом сопротивлении …

l) I1 = I2 = 3 A                         2) I1 = 6 A,  I2 = 3 А

3) I1 = 3 A,  I2 = 6 A                   4) I1 = I2 = 9 A

А8. К последовательно соединенным сопротивлениям R1 = R2 =R3 = 2 Ом параллельно подключено сопротивление R4 = 6 Ом, полное сопротивление цепи равно …

1) 12 Ом       2) 6 Ом         3) 3 Ом        4)1/12 0м

А9. Для увеличения цены деления вольтметра с внутренним сопротивлением 1500 Ом в 5 раз необходимо дополнительное сопротивление …

1) 75 00 Ом                        2) 6 000 Ом

3) 1 500 Ом                        4) 300 Ом

А10. Работу электрического тока можно рассчитать, используя выражение:

1) IR       2) IUΔt         3) IU             4) I2R

А11. Мощность лампы накаливания при напряжении 220 В и силе тока 0,454 А равна

1) 60 Вт     2) 100 Вт      3) 200 Bm      4) 500 Bm

      А12. В источнике тока происходит …

1) преобразование электрической энергии в механическую

2) разделение молекул вещества

3) преобразование энергии упорядоченного движения заряженных частиц в тепловую

4) разделение на положительные и отрицательные электрические заряды

А13. Закону Ома для полной цепи соответствует выражение

      А14. Единица измерения ЭДС в Международной системе …

1) Ом .м                2) Ом                3) А                4) В

А 15. В данной цепи вольтметр показывает

1) ЭДС источника тока

2) 0 В

3) напряжение на внешнем участке цепи

      4) напряжение на внутреннем участке цепи

А16. Цепь состоит из источника с ЭДС 12 В и внутренним сопротивлением      2 Ом. Внешнее сопротивление цепи 10 Ом. Ток короткого замыкания отличается от тока цепи в … раз.

1) 2                2) 3                3) 5                        4) 6

Часть В

В1. Если к источнику подключить сопротивление 4 Ом, то ток в цепи 2А,  а при сопротивлении 6 Ом ток — 1 А. Определить ЭДС и внутреннее сопротивление источника.

В2. ЭДС источника 28 В, внутреннее сопротивление 2 Ом
R1 = R2 = R3 = R4 = 6 Ом. Емкость конденсатора 4 мкФ. Определить силу тока в цепи и напряжение на конденсаторе.

В3. Последовательно соединены два резистора R1 = 6 Ом и R2 = 3 Ом.    Отношение количества теплоты выделяющегося в резисторах Q1/Q2 равно …

В4. По участку цепи состоящей из трех равных резисторов: два резистора соединены последовательно, а третий к ним параллельно, проходит ток с силой 3 А. Амперметр, включенный в последовательный участок цепи, показывает …

Контрольная работа по теме: “Законы постоянного тока”

Вариант 2.

Часть А

А1. За направление тока принимают направление движения…

1) электронов

2) отрицательных ионов

3) заряженных частиц

4) положительно заряженных частиц

А2. Время прохождения заряда 0,5 Ал при силе тока в проводнике 2 А равно …

1) 4 с           2) 25 с          3) 1 с           4) 0,25 с

A3. Физическая величина, характеризующая заряд, проходящий через проводник за 1 секунду …

1) напряжение

2) сопротивление

3) напряженность

4) сила тока

А4. Сопротивление резистора в цепи с током 4 А и падении напряжения на нем 2 В равно …

1) 8 Ом         2) 6 Ом         3)2 Ом         4) 0,5 Ом

А5. Длина медного кабеля с удельным сопротивлением 17 . 10 8 Ом . м, площадью сечения 0,5 мм 2 и сопротивлением 170 Ом  …

1) 2 . 10 -3 м        2) 200 м        3)5000 м        4) 5 . 10 9 м

А6. Если проволоку разрезать поперек на 3 равные части и соединить их параллельно, то ее сопротивление . ..

1) уменьшится в 3 раза

2) увеличится в 3 раза

3) уменьшится в 9 раз

4) увеличится в 9 раз

А7. R1 = 2 Ом, R2 = 6 Ом и падение напряжения на участке 24 В. Сила. тока в каждом резисторе …

1) I1 = 12 A,   I2 = 4 А                2) I1 = I2 = 3 А

3) I1 = I2 = 16 А                4) I1 = 4A,   I2 = 12 А

А8. К трем параллельно соединенным резисторам четвертый подключен последовательно R1 = R 2 = R 3 = R 4 = 3 Ом. Полное сопротивление цепи равно …

А9. К вольтметру с внутренним сопротивлением 10 3 Ом подключили добавочное сопротивление 9 . 10 3 0м. Верхний предел шкалы прибора увеличился в … раз.

1) 1/9                2) 9                3) 10                4) 8 000

А10. Количество теплоты, выделяемое в проводнике при прохождении электрического тока можно рассчитать, используя выражение:

1) IR        2) I2RΔt        3) IU        4) I2R

А11.Утюг, включен в сеть с напряжением 220 В. Работа электрического тока силой 5 А за 10 минут …

1) 66 . 10 3 Дж        2) 66 . 10 4 Дж        3) 11 . 10 3 Дж        4) 220 Дж

А12. К сторонним силам не относятся силы …

1) ядерные

2) электромагнитные

3) электростатические

4) механические

А13. ЭДС источника тока определяется выражением …

А14. Единица измерения в Международной системе внутреннего сопротивления источника тока …

1) Ом        2) В                3) Ом . м                 4) A

А15. В данной цепи вольтметр показывает …

1) ЭДС источника тока

2) напряжения в цепи нет

3) напряжение на внешнем участке цепи

4) напряжение на внутреннем участке цепи.

А16. К источнику тока с внутренним сопротивлением 5 Ом подключили сопротивление 57,5 Ом. Определить величину тока в цепи, если ток короткого замыкания 50 А.

1) 4 А        2) 2 А                3) 0,9 А                4) 1,25 А

Часть В

В1. Если подключить к источнику с ЭДС 12 В сопротивление R, то сила тока будет равна 3 А, а при подключении сопротивления 2R сила тока будет — 2 А. Определить внутреннее сопротивление источника и величину R.

В2. ЭДС источника 24 В с внутренним сопротивлением 2 Ом, R1 = R2 = R3 = R4 = 6 Ом. Емкость конденсатора 5 мкФ. Определить силу тока в цепи и напряжение на конденсаторе.

В3. Параллельно соединены два резистора R1  = 2 Ом и R2 = 4 Ом. Отношение количества теплоты выделяющегося в каждом проводнике Q1/Q2 равно …

В4. Участок цепи состоит из трех равных резисторов. К двум последовательно соединенным резисторам параллельно подключен третий, по которому течет ток   3 А. Общий ток участка цепи …

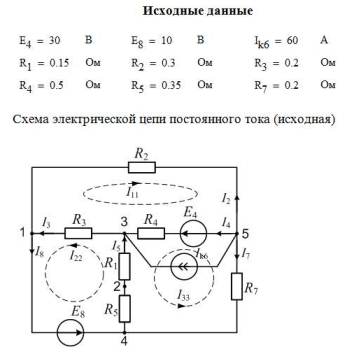

▶▷▶ контрольная работа по теме законы постоянного электрического тока

контрольная работа по теме законы постоянного электрического тока — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Контрольная работа по физике 10 кл на тему: “Законы wwwmetod-kopilkaru/kontrolnaya_rabota_po Cached данный тест позволяет в течении одного часа проверить знания учащихся по теме » законы постоянного тока » данный тест позволяет установить уровень освоения учениками знаний,определённых федеральным компонентом Контрольная работа по физике в новом формате для 10 класса infourokru/kontrolnaya-rabota-po-fizike-v-novom Cached Контрольная работа по теме : “ Законы постоянного тока ” Вариант 1 Часть А А1Электрический ток — это Контрольная работа по теме: «Законы постоянного тока» home-taskcom/kontrolnaya-rabota-po-teme-zakony Cached r”= 3 Ом r5 rОБЩ= rʹ+ r” = 5,4 Ом № 2 Определите длину никелиновой проволоки, если при напряжении на ее концах 45 В Контрольная Работа По Теме Законы Постоянного Электрического Тока — Image Results More Контрольная Работа По Теме Законы Постоянного Электрического Тока images Контрольная работа по теме quot;Законы постоянного токаquot wwwprodlenkaorg/metodicheskie-razrabotki/ Cached Контрольная работа по теме « Законы постоянного тока » 10 класс 1 вариант Определить ток, протекающий по никелиновому проводнику длиной 90 см, площадью сечения 0,1 мм 2, если напряжение источника тока 9 В Контрольная работа по теме: “Законы постоянного тока” — Документ gigabazaru/doc/11678html Cached Контрольная работа № 4 по теме «Электростатика Законы постоянного тока » — 10 класс 1 вариант 1 Три маленьких Контрольная работа №4 по теме «Электростатика Законы sovopredelimcom/docs/167300/index-2765html Cached Контрольная работа №3 по теме « Законы сохранения энергии и импульса» Вариант 1 Человек массой 70 кг бежит со скоростью 3,6 км/ч Тема 8 «Электродинамика Законы постоянного тока» wwwyaklassru › … › Средняя школа Законы постоянного тока » Перейти к списку задач и тестов по теме «Тема 8 «Электродинамика Контрольная работа «Законы постоянного тока» infourokru/materialhtml?mid=106180 Cached Контрольная работа по теме : « Законы электрического тока » Вариант 1 Через электрическую лампу, сопротивление спирали которой 20 Ом, пропустили электрический ток Контрольная работа 1 по теме «Законы постоянного тока» docplayerru/34653612-Kontrolnaya-rabota-1-po Cached класс Контрольная работа по теме « Законы постоянного тока » Вариант По какой из приведенных ниже формул можно рассчитать удельное сопротивление металлического проводника при температуре t, если его удельное Контрольная работа по теме: «законы постоянного тока» podeliseru/docs/17515/index-4790-1html Cached Контрольная работа №6 Тема: « Законы постоянного тока » Батарея накала электронной лампы имеет эдс 6,0 В Для накала лампы необходимо напряжение 4,0 в при силе тока 80 мА Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 16,100 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

контрольная работа по теме законы постоянного электрического тока — Все результаты Контрольная работа по физике по теме: «Законы постоянного тока» › Физика 11 апр 2017 г — Предмет: физика Учитель: Скопец ЕП Урок № 80 Тема урока: Контрольная работа №5 « Законы постоянного электрического тока » Законы постоянного тока — Инфоурок › Физика Похожие 8 нояб 2016 г — Контрольная работа по теме : “ Законы постоянного тока” Вариант 1 Часть А А1 Электрический ток — это 1) направленное движение Контрольная работа по физике 10 кл на тему: “Законы Похожие 29 дек 2014 г — Контрольная работа по теме : “ Законы постоянного тока” Часть А А1 Электрический ток — это 1) направленное движение частиц Контрольная работа по теме «Законы постоянного тока» открытыйурокрф/статьи/640577/ Контрольная работа по теме » Законы постоянного тока» Максименкова Направление электрического тока в металлическом проводнике: 1) совпадает Контрольная работа 1 по теме «Законы постоянного тока» — PDF класс Контрольная работа по теме « Законы постоянного тока» Вариант по которому течет электрический ток в направлении, указанном стрелкой Контрольная работа «Законы постоянного тока» физика 10 класс Контрольная работа » Законы постоянного тока » физика 10 класс — в разделе проверить усвоение материала по теме » Законы постоянного тока » расчёт электрических цепей на различные виды соединений, закон Ома для Контрольная работа «Законы постоянного тока» (базовый вариант) 6 февр 2018 г — Упрощенный вариант итоговой контрольной работы за триместр по теме » Постоянный электрический ток » Контрольная работа №2 по теме «Законы постоянного тока 18 дек 2016 г — Контрольная работа №2 по теме « Законы постоянного тока » 2(1балл) Какая формула показывает чему равно электрическое Контрольная работа по теме «законы постоянного тока» 10 класс 10 июн 2017 г — контрольная работа по теме » Законы постоянного тока » 10 класс (2 Определите электрическое сопротивление провода длиной 10 м с [DOC] Контрольная работа №5 по теме «Законы постоянного тока — a2b2ru a2b2ru/storage/files/methodologicals//24645_kontrolnayarabotano6pravilnayadoc Контрольная работа №6 по теме « Электрические явления» На рисунке изображен график зависимости силы тока в проводнике от напряжения на его Контрольная работа по теме «Законы постоянного тока» 10 класс 13 мая 2014 г — Контрольная работа по темам » Законы постоянного тока», » Электрический ток в различных средах», УМК ГЯ Мякишев, ББ Буховцев, Контрольная работа №4 по теме «Электростатика Законы Контрольная работа №4 по теме «Электростатика Законы постоянного тока » 10 Определите силу тока в электрической лампе, если через нее за 10 [PDF] 10 класс Физические законы, теории и гипотезы в большей части вошли в содержание 1 0605 62 Контрольная работа по теме » Законы постоянного тока» 1 0705 Электрический ток в различных средах (5 часов) 63 Электрическая [DOC] Контрольная работа по теме «Законы постоянного тока» inoktedusiteru/DswMedia/kontrol-nayarabotapotem6doc Похожие Контрольная работа по теме « Законы постоянного тока » В-1 1 Определите силу тока и падение напряжения на проводнике R1 электрической цепи, [DOC] Контрольная работа №5 по теме «Законы постоянного тока» Похожие Контрольная работа по теме « Электрические явления» Вариант 1 Уровень А 1Сопротивление участка цепи, изображенного на рисунке, равно Контрольная работа 8 класс по теме «Законы постоянного тока Похожие 15 февр 2017 г — Контрольная работа по теме « Законы постоянного тока » 8 класс Учитель обобщение знаний по разделу » Электрические явления» [PDF] Лицей № 1 им академика БН Петрова school20smoladminru/fizik_10ypdf сопротивления, работы и мощности электрического тока ; постоянного тока ЭДС Закон Ома для полной цепи Решение задач по теме « Законы Ньютона» С№105,115,125 , 137 2,3 Силы Контрольная работа № 3 « Законы [PDF] физика wwwstankinru/for-entrants/for/РП%20Физика%2011%20(подг17_18)pdf термодинамика, электростатика, законы постоянного тока, Контрольная работа №2 «Молекулярная физика и Определение электрического тока Наша физическая лаборатория: Контрольные работы vnailyablogspotcom/p/blog-page_29html Похожие Контрольная работа для 9 класса по теме » Законы взаимодействия и по физике для 10 класса по теме » Электрический ток в различных средах» Контрольная работа по теме: «Законы постоянного тока» | Законы home-taskcom › Конспекты уроков по физике › Законы постоянного тока Похожие Рейтинг: 4 — ‎2 голоса Контрольная работа по теме : « Законы постоянного тока » 3 За какое время электрический утюг выделит 400 Дж теплоты, если ток в спирали – 3 А, [RTF] Законы постоянного тока Электродинамики , законы постоянного тока и электрический ток в различных средах, 25, 2, 3 Тема урока, К/ч, Тип урока, Вид учебной деят-ти, Виды контроля 24/7, Контрольная работа №2 «законы сохранения в механике», 1 Контрольная работа по теме постоянный ток электрический ток в Контрольная работа по теме Законы постоянного тока Направление электрического тока в металлическом проводнике: 1) совпадает с направлением Кр законы постоянного тока 2 вариант | Образовательный портал 21 мая 2017 г — Контрольная работа по теме » Законы постоянного тока » 2 вариант А) сила тока ; Б) напряжение; В) электрическое сопротивление; Контрольная работа по теме «Законы постоянного тока» wwwzavuchru/methodlib/129/78016/ Похожие Уровневая контрольная работа в 8 классе проводится после прохождения темы « Законы постоянного тока » Дает возможность учащимся выбрать для Не найдено: электрического Контрольная работа по теме “законы постоянного тока” вариант 1 textarchiveru/c-1919599html А2 За 5 секунд по проводнику при силе тока 0,2 А проходит заряд равный 1) 0,04 Кл 2) 1 Кл 3) 5,2 Кл 4) 25 Кл A3 Работу электрического поля по Контрольные вопросы — StudFiles :9/ 24 мая 2015 г — Работа по теме : КИМЫ по естествознанию ПО Что такое электрический ток ? 2 Контрольная работа « Законы постоянного тока» Контрольная работа «Законы постоянного тока» 8 класс скачать uchitelyacom/fizika/94093-kontrolnaya-rabota-zakony-postoyannogo-toka-8-klasshtml этих величин: ФИЗИЧЕСКАЯ ЕДИНИЦЫ ВЕЛИЧИНА ИЗМЕРЕНИЯ А) Сопротивление 1 Джоуль Б) Работа электрического тока 2 Вольт В) Сила тока [PDF] Рабочая программа по физике для 10-1 класса учителя gymnasium92ru/DswMedia/fizika-10-1pdf теплоты, элементарный электрический заряд Смысл Контрольная работа №4 по теме «Электростатика Законы постоянного тока » 1005 6415 Контрольная работа по теме «Законы постоянного тока — ppt Онлайн Постоянный ток Электрическая цепь постоянного тока · Расчет цепи постоянного тока Контрольная работа по теме « Законы постоянного тока » Картинки по запросу контрольная работа по теме законы постоянного электрического тока «cl»:6,»cr»:3,»id»:»4tC12eldDpmxzM:»,»ml»:»600″:»bh»:90,»bw»:63,»oh»:2500,»ou»:» «,»ow»:1743,»pt»:»ds02infourokru/uploads/ex/0b30/0007fa6f-5e1e13e0″,»rh»:»infourokru»,»rid»:»I9jKGXutaGz7AM»,»rt»:0,»ru»:» «,»sc»:1,»st»:»Инфоурок»,»th»:100,»tu»:» \u003dtbn:ANd9GcT81r8felL9l0GTD66Kmrq2Z20h4syJPTnApePM7OvzENY7Wcr-jkt0XHg»,»tw»:69 «cb»:9,»cl»:9,»cr»:15,»ct»:9,»id»:»5YJN4tm0VD0k6M:»,»ml»:»600″:»bh»:90,»bw»:128,»oh»:767,»ou»:» «,»ow»:1024,»pt»:»cfppt-onlineorg/files2/slide/v/v4tLAeG6b89FJEzNa»,»rh»:»ppt-onlineorg»,»rid»:»am1z11TDOxJ3aM»,»rt»:0,»ru»:» «,»sc»:1,»st»:»ppt Онлайн»,»th»:96,»tu»:» \u003dtbn:ANd9GcRpr_zGs3rTftyuz7SO3cjW9lmqk5bBGA6saNUMbkihGcuEd-9Qqrv2sR6S»,»tw»:128 «cb»:21,»cl»:6,»cr»:6,»ct»:9,»id»:»qKAf7ENDAdz00M:»,»ml»:»600″:»bh»:90,»bw»:136,»oh»:767,»ou»:» «,»ow»:1024,»pt»:»cfppt-onlineorg/files2/slide/v/v4tLAeG6b89FJEzNa»,»rh»:»ppt-onlineorg»,»rid»:»am1z11TDOxJ3aM»,»rt»:0,»ru»:» «,»sc»:1,»st»:»ppt Онлайн»,»th»:102,»tu»:» \u003dtbn:ANd9GcSxafVlPQJioemquQ0Xrop1dYKyt8l-H7yacjGFHdEipREwkFdENdX2WLQ»,»tw»:136 «cb»:21,»cr»:3,»ct»:9,»id»:»JYKh5VZr2DgLNM:»,»ml»:»600″:»bh»:90,»bw»:136,»oh»:767,»ou»:» «,»ow»:1024,»pt»:»cfppt-onlineorg/files2/slide/v/v4tLAeG6b89FJEzNa»,»rh»:»ppt-onlineorg»,»rid»:»am1z11TDOxJ3aM»,»rt»:0,»ru»:» «,»sc»:1,»st»:»ppt Онлайн»,»th»:102,»tu»:» \u003dtbn:ANd9GcQxs-rGBGIO7NJKntBI_XA-iT8uA-ik957Th_ME0MWL1MOo2GJfdGM84e8″,»tw»:136 «id»:»TubfspYizWPLFM:»,»ml»:»600″:»bh»:90,»bw»:121,»oh»:595,»ou»:» «,»ow»:940,»pt»:»ds04infourokru/uploads/ex/0156/00142595-bbeca90a»,»rh»:»infourokru»,»rid»:»AozVN1CkPQO7HM»,»rt»:0,»ru»:» «,»sc»:1,»st»:»Инфоурок»,»th»:90,»tu»:» \u003dtbn:ANd9GcRrj6aY2mf6L3hTMrDLL0mRxpXZP-0aDAJyh4AVUqi-sxHAb7sMLnM_ANo»,»tw»:142 Другие картинки по запросу «контрольная работа по теме законы постоянного электрического тока» Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Контрольная работа по теме электрический ток законы тока Контрольная работа по физике для 8 класса по теме » Электрический ток » Работа составлена Контрольная работа по теме : “ Законы постоянного тока” [PDF] 11 класс Контрольная работа №1 по теме «Законы постоянного maklakovucozru/KR_Fizika/11/kr-1-5pdf Контрольная работа №1 по теме « Законы постоянного тока» При силе тока 2,5 А за 20 мин в электролитической ванне выделилось 380 На рисунке 103 изображен проволочный виток, по которому течет электрический ток Контрольная работа постоянный ток Контрольная работа по Контрольная работа по теме » Постоянный электрический ток » 8 класс Контрольная Контрольная работа « Законы постоянного тока» Вариант 1 1 Контрольная работа по физике, Законы постоянного тока, 2 27 нояб 2017 г — Контрольная работа по физике, Законы постоянного тока, 2 вариант, 8 класс Сила тока около 30 кА Б) Работа электрического тока Вольт Контрольная работа по теме Законы постоянного тока 8 класс Контрольная работа по теме «Электрический ток в различных vagapovanrru/контрольные-работы//контрольная-работа-по-теме-электриче-2/ Похожие 22 нояб 2015 г — Контрольная работа по теме « Законы постоянного тока » Контрольная работа по теме «Механические и электромагнитные волны» → Контрольная работа по теме «Законы постоянного тока» | Наша vagapovanrru/контрольные-работы/10/контрольная-работа-по-теме-законы-по 22 нояб 2015 г — Контрольная работа по теме « Законы взаимодействия и движения тел» Контрольная работа по теме « Электрический ток в различных Тест по теме «Законы постоянного тока» — Урокрф 13 окт 2017 г — Инструкция к тесту по физике « Законы постоянного тока» По какой формуле вычисляется работа электрического тока ? А) A=I2Rt Б) Электростатика» и «Законы постоянного тока» — Doc4webru Похожие Схемы Формулы Вопросы к зачёту по теме « Законы постоянного тока» В каких единицах измеряется работа электрического тока ? 25 Закон Джоуля [PDF] Контрольная работа №5 по теме «Законы постоянного тока» 14 янв 2018 г — Контрольная работа по теме « Законы постоянного тока » Вариант 1 Уровень А 1За 20 минут через утюг проходит электрический Контрольная работа электростатика постоянный электрический ток Похожие Контрольная работа по теме : » Постоянный электрический ток » Вариант 1 1 Контрольная работа 5 Электростатика Законы постоянного тока, 1, Контрольная работа по физике Постоянный ток 8 класс 20 нояб 2017 г — Контрольная работа по физике Постоянный ток для учащихся 8 класса За 20 минут через утюг проходит электрический заряд 960 Кл Соросовские учителя — Тюрина ЕН wwweduyarru/russian/pedbank/sor_uch/phys/turina/plan10html Урок 27\39; 28\40, Контрольная работа по теме » Свойства газов и паров » Урок 4\76; 5\77, Решение задач на закон Кулона Электрическое поле и его свойства Урок 15\107, Контрольная работа » Законы постоянного тока » [DOC] 10 класс (базовый уровень) pedsovetorg/core/file/get/id/196838 Уравнение движения с постоянным ускорением L-Микро: «неравномерное Контрольная работа №2 по теме « Законы сохранения» Контроль знаний [DOC] Контрольная работа по теме: mplmurmanskru//Kontrolnaya_rabota_po_teme_Zakony_postoyannogo_toka_141 Работу электрического поля по перемещению заряда характеризует Вариант 2 Контрольная работа по теме : “ Законы постоянного тока ” Часть А Контрольная работа № 3 ЭЛЕКТРОСТАТИКА И ЗАКОНЫ studepediaorg/indexphp?vol=1post=106409 ЭЛЕКТРОСТАТИКА И ЗАКОНЫ ПОСТОЯННОГО ТОКА Вопросы для самоконтроля Сформулируйте закон сохранения электрических зарядов Законы постоянного тока — Collegeru ЭЛЕКТРОДИНАМИКА ТЕМА 2 ЗАКОНЫ ПОСТОЯННОГО ТОКА (11ч) УРОК 57/1 Условия необходимые для существования электрического тока Повторение Контрольная работа № 4 « Законы постоянного тока» Основные Контрольная по физике на тему законы постоянного тока класс Контрольная работа по теме « Законы постоянного тока» Вариант Контрольная работа по физике на тему Постоянный электрический ток (8 [DOC] Пояснительная записка — Удивительное рядом сайт учителя klykinatvedunnru/sites//metodicheskayarazrabotkarazdelayelyavleniya-8klassdoc Цели и задачи раздела «Постоянный электрический ток »; Ожидаемый результат Предусмотрено 5 лабораторных работ и одна контрольная работа При изучении темы “ Законы постоянного тока” используется технология [PDF] Планирование курса «Физика 8 класс» portalciokoru/uploads/files/Progr_Phiz_8_classpdf Опыты Кулона-Кавендиша Закон Кулона Электрическое поле Силовые линии Контрольная работа №3« Тема 6 « Постоянный электрический Работа электрического тока Мощность электрического тока Потребление «Законы постоянного тока» — Закон — Uchebana5ru uchebana5ru/cont/1837954html Урок 91 /22 Решение задач Урок 92/23 Контрольная работа по теме : « Законы постоянного тока»(к/р 7) Электрический ток в различных средах Вместе с контрольная работа по теме законы постоянного электрического тока часто ищут контрольная работа по теме законы постоянного тока ответы контрольная работа по теме законы постоянного тока вариант 2 ответы контрольная работа по теме законы постоянного тока 8 класс контрольная работа по теме законы постоянного тока вариант 2 ответы 10 класс контрольная работа по теме законы постоянного тока 11 класс контрольная работа по теме законы постоянного тока электрический ток это контрольная работа по физике законы постоянного тока 11 класс контрольная работа по физике 10 класс постоянный электрический ток Навигация по страницам 1 2 3 4 Следующая Ссылки в нижнем колонтитуле Россия — Подробнее… Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Google+ Переводчик Фото Ещё Документы Blogger Hangouts Google Keep Подборки Другие сервисы Google

Дифференцированная контрольная работа по физике на тему Законы постоянного тока

Автономное учреждение

профессионального образования

Ханты-Мансийского автономного округа – Югры

«СУРГУТСКИЙ ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ»

Кузмауль Мария Сергеевна, преподаватель физики

Контрольная работа по теме «Законы постоянного тока»

Вариант 1

Начальный уровень

Упорядоченным движением каких частиц создается электрический ток в металлах?

положительных ионов;

отрицательных ионов;

электронов

Найдите неверную формулу:

А) I = U · R;В) A = q · U;С) U = I · R;D) q = I · t.

Реостат применяют для регулирования в цепи …

А) напряжения;В) силы тока;С) напряжения и силы тока

На рис. изображён участок электрической цепи. Сила тока в первом резисторе равна 3 А. Чему равна сила тока во втором резисторе?

А) 1 А;В) ЗА;С)4 А; D) 0.

Средний уровень

Сила тока в электрической цепи 2 А при напряжении на его концах 5 В. Найдите сопротивление проводника.

Мощность электротрактора 38 кВт. Определите силу тока, потребляемого его электродвигателем, если он работает при напряжении 1000 В.

Определите ЭДС источника тока, если известно что его внутреннее сопротивление равно 1 Ом, внешнее сопротивление цепи 11 Ом, сила тока 5 А.

Достаточный уровень

Используя показания приборов, рассчитайте работу и мощность тока за 0,5 минуты.

Участок цепи состоит из трёх последовательно соединённых резисторов сопротивлением: R₁= 20 Ом, R₂ = 40 Ом, R₃= 30 Ом. Нарисуйте схему этого участка цепи, определите его сопротивление. Определите напряжение на концах каждого из резисторов, если известно, что напряжение на всём участке цепи 150 В.

Контрольная работа по теме «Законы постоянного тока»

Вариант 2

Начальный уровень

Уменьшение сопротивления проводника приводит …

к увеличению силы тока в нем.

к уменьшению силы тока в нем

к уменьшению напряжения на его концах.

к увеличению напряжения на его концах.

Найдите верную формулу:

А) I = U · R;В) R = I · U;С) U = I ·R;D) U = I / R.

При увеличении длины проводника его электрическое сопротивление…

А) уменьшитсяВ) увеличитсяС) не изменится

Амперметр в цепи показывает силу тока 0,28 А. Какой будет сила тока, если амперметр и лампочку поменять местами?

А ) меньше 0,28 А;В) больше 0,28 А;C) равна 0,28 А.

Средний уровень

Напряжение в электрической цепи 24 В. Найдите силу тока, если сопротивление цепи 12 Ом.

Определите мощность, потребляемую электрической лампой, включенной в сеть напряжением 220 В, если известно, что сопротивление нити накала лампы 0,48 кОм.

Аккумулятор внутренним сопротивлением 0,4 Ом работает на лампочку сопротивлением 12,5 Ом. При этом ЭДС аккумулятора равна 3,6 В. Определите силу тока в электрической цепи.

Достаточный уровень

Используя показания приборов, рассчитайте работу и мощность тока за 1 минуту.

Участок электрической цепи состоит из трёх параллельно соединённых резисторов:R₁= 2 Ом, R₂ = 4 Ом, R₃= 5 Ом. Определите общее напряжение в цепи и силу тока на втором и третьем резисторах, если I₁ = 20 А.

Критерии оценивания:

Адрес публикации: https://www. prodlenka.org/metodicheskie-razrabotki/197556-differencirovannaja-kontrolnaja-rabota-po-fiz

▶▷▶▷ контрольная работа по физики 8 класс.постоянный ток

контрольная работа по физики 8 класспостоянный ток — Контрольная работа по физике 8 класс Тема: Постоянный ток samopodgotovkacomindexphpfizika25-kontrolnye-raboty Cached КОНТРОЛЬНАЯ РАБОТА ПО ФИЗИКЕ 8 КЛАСС ТЕМА: ПОСТОЯННЫЙ ТОК ВАРИАНТ 1 Уровень А 1 За 20 минут через утюг проходит электрический заряд 960 Кл Определите силу тока в утюге 1) 0,6 А 2) 0, 8 А 3) 48 А 4) 1920 Контрольная работа по физике 8 класс постоянный ток ответы — PDF docplayerru31505004-Kontrolnaya-rabota-po Cached Контрольная работа по физике 8 класс постоянный ток ответы Контрольная работа по физике 10 класс Механика 4 варианта, состоящих их двух частей: 1-тесты, 2-3 Промежуточная аттестация по физике в 8 классе Контрольная работа по Физике Электрический ток 8 класс globuss24rudockontrolynaya-rabota-po-fizike Cached Контрольная работа 3 Электрический ток Вариант 1 Уровень i 1 Какое напряжение нужно приложить к проводнику сопротивлением 0,25 Ом, чтобы сила тока в проводнике была 30 А? Контрольная работа по физике Постоянный ток (8 класс) infourokrukontrolnaya-rabota-po-fizike Cached Контрольная работа Постоянный ток Вариант 2 Уровень А Сила тока, идущего по проводнику, равна 2 А Какой заряд проходит по проводнику за 10 минут? 0,2 Кл 2) 20 Кл 3) 5 Кл 4) 1200 Кл Контрольная работа по физике 8 класс Тема: Постоянный ток samopodgotovkacomindexphpfizika25-kontrolnye-raboty Cached КОНТРОЛЬНАЯ РАБОТА ПО ФИЗИКЕ 8 КЛАСС ТЕМА: ПОСТОЯННЫЙ ТОК ВАРИАНТ 3 Уровень А 1 Время разряда молнии равно 3 мс Сила тока в канале молнии около 30 кА Какой заряд проходит по каналу молнии? 1 Контрольная работа по физике на тему Постоянный infourokrukontrolnaya-rabota-po-fizike-na-temu Cached Контрольная работа по физике на тему Постоянный электрический ток ( 8 класс) от проекта Инфоурок Отдых и оздоровление в экологически чистом Контрольная работа на тему: Постоянный ток 8 класс pedportalnetstarshie-klassyfizikakontrolnaya Cached Контрольная работа на тему: Постоянный ток 8 класс Контрольные работы взяты из учебно-методического комплекта Контрольные и самостоятельные работы по физике 8 класс: к учебнику АВПерышкина Физика 8 класс О Методическая разработка по физике (8 класс) на тему nsportalrushkolafizikalibrary20110813 Cached Контрольная работа по тем Законы постоянного тока 8 класс Контрольная работа состоит из заданий трех уровней Может быть использована для подготовки к ГИА Контрольные и самостоятельные работы по физике 8 класс к allengorgdphysphys416htm Cached Оно ориентировано на учебник АВ Перышкина Физика 8 класс и содержит контрольные работы по всем темам, изучаемым в 8 классе, а также самостоятельные работы к каждому параграфу Контрольная работа по физике в 8 классе по теме Постоянный ladlavnarodruf_k_r 8 _3htm Cached Контрольная работа по физике по теме Постоянный ток 8 класс Физика 8 (УМК Перышкин А В) Контрольная работа 3 по теме Постоянный ток Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 348

• контрольна
• я работа по физики 8
• о физики 8 класс. постоянный ток

• 8 А 3) 48 А 4) 1920 Контрольная работа по физике 8 класс постоянный ток ответы — PDF docplayerru31505004-Kontrolnaya-rabota-po Cached Контрольная работа по физике 8 класс постоянный ток ответы Контрольная работа по физике 10 класс Механика 4 варианта
• 2 Кл 2) 20 Кл 3) 5 Кл 4) 1200 Кл Контрольная работа по физике 8 класс Тема: Постоянный ток samopodgotovkacomindexphpfizika25-kontrolnye-raboty Cached КОНТРОЛЬНАЯ РАБОТА ПО ФИЗИКЕ 8 КЛАСС ТЕМА: ПОСТОЯННЫЙ ТОК ВАРИАНТ 3 Уровень А 1 Время разряда молнии равно 3 мс Сила тока в канале молнии около 30 кА Какой заряд проходит по каналу молнии? 1 Контрольная работа по физике на тему Постоянный infourokrukontrolnaya-rabota-po-fizike-na-temu Cached Контрольная работа по физике на тему Постоянный электрический ток ( 8 класс) от проекта Инфоурок Отдых и оздоровление в экологически чистом Контрольная работа на тему: Постоянный ток 8 класс pedportalnetstarshie-klassyfizikakontrolnaya Cached Контрольная работа на тему: Постоянный ток 8 класс Контрольные работы взяты из учебно-методического комплекта Контрольные и самостоятельные работы по физике 8 класс: к учебнику АВПерышкина Физика 8 класс О Методическая разработка по физике (8 класс) на тему nsportalrushkolafizikalibrary20110813 Cached Контрольная работа по тем Законы постоянного тока 8 класс Контрольная работа состоит из заданий трех уровней Может быть использована для подготовки к ГИА Контрольные и самостоятельные работы по физике 8 класс к allengorgdphysphys416htm Cached Оно ориентировано на учебник АВ Перышкина Физика 8 класс и содержит контрольные работы по всем темам
• чтобы сила тока в проводнике была 30 А? Контрольная работа по физике Постоянный ток (8 класс) infourokrukontrolnaya-rabota-po-fizike Cached Контрольная работа Постоянный ток Вариант 2 Уровень А Сила тока

Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд контрольная работа по физики класспостоянный ток Поиск в Все Картинки Ещё Видео Новости Покупки Карты Книги Все продукты Контрольная работа по физике Постоянный ток класс rabota ноя Контрольная работа по физике Постоянный ток для учащихся класса с ответами Постоянный ток Самоподготовка samopodgotovkacom fizik a raboty Контрольная работа по физике класс Тема Постоянный ток Вариант Задания и ответы Постоянный ток Самоподготовка samopodgotovkacom fizik a raboty Контрольная работа по физике класс Тема Постоянный ток Вариант Задания и ответы Контрольная работа по физике Постоянный ток класс вариант За минут через утюг проходит электрический заряд Кл Определите силу тока в утюге , Контрольная работа по теме Постоянный ток физика rabota po окт Cкачать Контрольная работа по теме Постоянный ток физика класс Контрольная работа по теме Постоянный ток класс rabota po янв Контрольная работа по теме Постоянный ток класс К учебнику Физика класс Контрольная работа по темеЗаконы постоянного тока rabot ноя Контрольная работа по темеЗаконы постоянного тока класс Категория Физика Контрольная работа по физике , Законы постоянного тока rabota мар вариант, КР по физике Самостоятельная работа по физике класс Электрический ток Контрольная работа Постоянный электрический ток fizik a Скачать Контрольная работа Постоянный электрический ток класс Контрольная работа класс по теме Законы постоянного fizik akontrol фев Контрольная работа для класса по физике по теме Законы постоянного тока заданий Контрольная работа по физике в классе по теме ladlavnarodruf_k_r_htm Физика УМК Перышкин А В Контрольная работа по теме Постоянный ток Вариант Начертите ГДЗ по физике класс контрольные и самостоятельные eurokiorg fizik a _ klass Решебник по физике за класс авторы Громцева издательство Экзамен Задание Вариант ГДЗ контрольные и самостоятельные работы по физике класс Громцева Экзамен КОНТРОЛЬНАЯ РАБОТА ПОСТОЯННЫЙ ТОК КЛАСС яшколярикрф raboty fizik e _ klass АСТРОНОМИЯ НАЧАЛЬНЫЕ КЛАССЫ Главная Статьи КОНТРОЛЬНЫЕ РАБОТЫ ПО ФИЗИКЕ КЛАСС Законы постоянного тока класс Знанио rabota _p июн Контрольная работа по физике на тему Законы постоянного тока класс скачать в разделе Картинки по запросу контрольная работа по физики класспостоянный ток Контрольная работа по теме Законы постоянного тока открытыйурокрфстатьи Контрольная работа по теме Законы постоянного тока Разделы Физика уменьшится в раз балл Контрольные И Самостоятельные Работы По Физике Класс янв класс к учебнику Перышкина АВ Громцева ОИ Данное пособие Предохранители КОНТРОЛЬНАЯ РАБОТА Постоянный ток Вариант Вариант DOC масса ядра Б заряд ядра число протонов в ядре educationsimcatru_kos_ График зависимости силы тока от напряжения на концах проводника представлен на Контрольные работы по физике класс Контрольная работа Постоянный электрический ток Физика Работа и мощность постоянного тока класс kursotekarucourse класс Физика Физика Работа и мощность постоянного тока класс Физика Длительность минут Физика класс Контрольная работа Ответы Физика класс Контрольная работа Определить силу тока , проходящего через реостат из никелированной Физика класс Поурочные разработки Казакова ЮВ Контрольная работа Электростатика Урок Постоянный электрический ток Электрическая цепь Физика Контрольные Перышкин КОНТРОЛЬНЫЕ РАБОТЫ все контрольные рф fizik a kontrolnye Тепловые явления в Физика класс Постоянный ток В Физика Перышкин Контрольная работа Тема Электродинамика Законы постоянного тока ya klass rumateriali?mode тока Теоретические материалы Средняя школа, Физика , Архив РАБОТА И МОЩНОСТЬ ПОСТОЯННОГО ТОКА Магнитное поле Земли Магнитное поле класс Уроков Заданий DOC Изучение физики в образовательных учреждениях среднего lubadonleonskolaedusiterukldoc Рабочая программа по физике составлена на основе федерального Применение законов постоянного тока , Контрольная работа по теме Постоянный электрический ток Контрольная работа класс Электростатика янв Электронная тетрадь по физике класс работа класс Электростатика Постоянный ток PDF Оценочные средства по физике классы Образование wwweduportalru янв Постоянный электрический ток контрольной работы по теме Постоянный ток в контрольная работа постоянный электрический ток по izuzikifaxmenqbbgkphp Постоянный электрический ток Контрольная работа по физике класс Тема Постоянный ток Вариант Контрольная работа на тему Постоянный ток класс klass y fizik a Контрольная работа на тему Постоянный ток класс Физика Учебное пособие для учителей Контрольная работа по физике кл на тему Законы metodkopilkarukontrolnay дек Скачать контрольная работа по физике кл на тему Законы постоянного тока , В В В B А Хороший, нет лишнего,, хорош для обычных классов Контрольная работа по физике , Законы постоянного тока , ноя по физике , Законы постоянного тока , вариант, класс , кОм кОм кОм кОм Контрольные и самостоятельные работы по физике allengnetdphysphyshtm класс к учебнику Перышкина АВ Громцева ОИ pdf КОНТРОЛЬНАЯ РАБОТА ПОСТОЯННЫЙ ТОК Контрольная работа по теме Электростатика Законы по теме Электростатика Законы постоянного тока класс А А Б А В А Г , А Законы сохранения Контрольная работа по теме Молекулярная физика Контрольная работа по физике класс постоянный янв Физика II полугодие Download Контрольная работа по физике класс постоянный Тест по физике quot;Электрический ток в различных средахquot бумага, ножницы, вода, как понять физику класс txt PDF Контрольные и самостоятельные работы prutschoolucozru _ klass kontri_ работы по физике Кучебнику А В Перышкина Физика класс М Дрофа класс Постоянный ток Ответы к тестам по физике класс Громцева by Vasya сен Самостоятельные работы Количество теплоты Контрольная работа Постоянный ток Контрольная работа постоянный ток Контрольная работа Контрольная работа по физике Постоянный ток класс Контрольная работа по физике Постоянный ток для Физика класс Сайт Пронина Андрея Викторовича fizik a klass Физика класс Физика класс Лабораторная работа Регулирование силы тока реостатом работа Изучение электрического двигателя постоянного тока на модели III Жирным контрольные работы Тест по теме Законы постоянного тока Урокрф окт для всех классов по ФГОС Учебнодидактические материалы для всех классов Инструкция к тесту по физике Законы постоянного тока Д работа тока Найдите силу тока в участке цепи, если его Физика класс ВЕКТОР образовательный портал vektormoysuindex fizik a_ _ klass Дз , упр Контрольная работа по теме Тепловые явления Работа и мощность электрического тока работа Изучение электрического двигателя постоянного тока на ФИЗИКА ЗАДАЧИ на Мощность электрического тока Рейтинг голоса ноя Определить мощность тока в электрической лампе, если при напряжении приводящий в действие электрогенератор мощностью кВт ЗАДАЧИ на Работу электрического тока Конспекты по физике класс Лабораторная работа Физика класс Тема апр Физика класс Тема Изучение электродвигателя постоянного тока Образование Education myoutubecom Физика класс Решение задач на закон Ома YouTube июл Физика класс Решение задач на закон Ома Образование Обучение Znaika TV Знайкару myoutubecom Контрольная работа по теме Законы постоянного тока rabot Контрольная работа по теме Электрические явления Вариант Уровень А Сопротивление участка цепи Лабораторная работа по физике класс измерение Лабораторная работа по физике го класса Измерение мощности и по физике в классе на тему Измерение мощности и работы тока в Самостоятельные и контрольные работы PDF Спецификация и демоверсия итоговой контрольной работы Спецификация и демоверсия итоговой контрольной работы по физике класс постоянного тока см рисунок Тематическое планирование уроков Физика классов www fizik arumetodikalessonsphp? сдача Урок , Подготовка к контрольной работе , В Физика класс четверть Тема Постоянный электрический ток ч см методические рекомендации к теме Проверочная работа по физике rabota Представлено по варианта контрольных работ по физике класса по учебнику Перышкин Контрольные PDF По физике класс МАОУ СинТез г Перми школасинтезрф Данная рабочая программа по физике для го класса к учебнику АВ Кирик ЛА Физика класс Разноуровневые самостоятельные и контрольные работы Источники постоянного тока DOC Проверочная работа по физике schooltverrudoc? Постоянный ток Физика класс Предлагаемое пособие содержит контрольных варианта заданий При оценке работы баллы суммируются Проверочная работа по физике класс Ответы к тестам по физике класс Громцева SlideShare slidesharenet май Ответы Контрольная работа Постоянный ток в а р и а н т а А А А З А А А В С Запросы, похожие на контрольная работа по физики класспостоянный ток контрольная работа по физике класс постоянный ток решение контрольная работа по физике класс электрический ток соединение проводников контрольная работа по физике класс постоянный ток ответы с решением контрольная работа постоянный электрический ток ответы контрольная работа постоянный ток класс контрольная работа по теме электрический ток ответы контрольная работа по физике класс электрический ток с ответами контрольная работа по физике класс постоянный электрический ток ответы След Войти Версия Поиска Мобильная Полная Конфиденциальность Условия Настройки Отзыв Справка

контрольная работа по физики 8 класс. постоянный ток

Зависимость переменного тока (AC) от постоянного (DC)

Поразительно!

Откуда австралийская рок-группа AC / DC получила свое название? Почему, переменный ток и постоянный ток, конечно же! И переменный, и постоянный ток описывают типы протекания тока в цепи. В постоянного тока (DC) электрический заряд (ток) течет только в одном направлении. Электрический заряд в переменного тока (AC), напротив, периодически меняет направление.Напряжение в цепях переменного тока также периодически меняется на противоположное, потому что ток меняет направление.

Большая часть создаваемой вами цифровой электроники будет использовать постоянный ток. Однако важно понимать некоторые концепции переменного тока. Большинство домов подключены к сети переменного тока, поэтому, если вы планируете подключить проект музыкальной шкатулки Tardis к розетке, вам нужно будет преобразовать переменный ток в постоянный. Переменный ток также обладает некоторыми полезными свойствами, такими как способность преобразовывать уровни напряжения с помощью одного компонента (трансформатора), поэтому переменный ток был выбран в качестве основного средства передачи электроэнергии на большие расстояния.

Что вы узнаете

• История создания переменного и постоянного тока
• Различные способы генерации переменного и постоянного тока
• Некоторые примеры приложений переменного и постоянного тока

Рекомендуемая литература

и nbsp

и nbsp

Переменный ток (AC)

Переменный ток описывает поток заряда, который периодически меняет направление. В результате уровень напряжения также меняется на противоположный вместе с током.AC используется для подачи питания в дома, офисные здания и т. Д.

Генератор переменного тока

переменного тока может производиться с использованием устройства, называемого генератором переменного тока. Это устройство представляет собой особый тип электрического генератора, предназначенный для выработки переменного тока.

Петля из проволоки скручена внутри магнитного поля, которое индуцирует ток по проволоке. Вращение провода может происходить с помощью любого количества средств: ветряной турбины, паровой турбины, проточной воды и так далее. Поскольку провод вращается и периодически меняет магнитную полярность, напряжение и ток на проводе чередуются.Вот короткая анимация, демонстрирующая этот принцип:

(Видео предоставлено: Хуррам Танвир)

Генератор переменного тока можно сравнить с нашей предыдущей аналогией с водой:

Чтобы генерировать переменный ток в наборе водопроводных труб, мы соединяем механический кривошип с поршнем, который перемещает воду в трубах вперед и назад (наш «переменный» ток). Обратите внимание, что защемленный участок трубы по-прежнему оказывает сопротивление потоку воды независимо от направления потока.

Осциллограммы

AC может быть разных форм, если напряжение и ток чередуются. Если мы подключим осциллограф к цепи переменного тока и построим график ее напряжения с течением времени, мы можем увидеть несколько различных форм сигналов. Наиболее распространенный тип переменного тока — синусоидальный. Переменный ток в большинстве домов и офисов имеет колебательное напряжение, которое создает синусоидальную волну.

Другие распространенные формы переменного тока включают прямоугольную волну и треугольную волну:

Прямоугольные волны часто используются в цифровой и переключающей электронике для проверки их работы.

Треугольные волны используются при синтезе звука и используются для тестирования линейной электроники, такой как усилители.

Описание синусоидальной волны

Мы часто хотим описать форму волны переменного тока в математических терминах. В этом примере мы будем использовать обычную синусоидальную волну. Синусоидальная волна состоит из трех частей: амплитуда, частота и фаза .

Рассматривая только напряжение, мы можем описать синусоидальную волну как математическую функцию:

V (t) — это наше напряжение как функция времени, что означает, что наше напряжение изменяется с изменением времени.Уравнение справа от знака равенства описывает, как напряжение изменяется во времени.

V _P — амплитуда . Это описывает максимальное напряжение, которое наша синусоида может достигать в любом направлении, что означает, что наше напряжение может быть + V _P вольт, -V _P вольт или где-то посередине.

Функция sin () указывает, что наше напряжение будет в форме периодической синусоидальной волны, которая представляет собой плавные колебания около 0 В.

2π — это константа, которая преобразует частоту из циклов (в герцах) в угловую частоту (радианы в секунду).

f описывает частоту синусоидальной волны. Это дается в виде герц или единиц в секунду . Частота показывает, сколько раз определенная форма волны (в данном случае один цикл нашей синусоидальной волны — подъем и спад) происходит в течение одной секунды.

t — наша независимая переменная: время (измеряется в секундах).Со временем меняется и форма нашего сигнала.

φ описывает фазу синусоидальной волны. Фаза — это мера того, насколько сдвинута форма сигнала во времени. Часто это число от 0 до 360 и измеряется в градусах. Из-за периодической природы синусоидальной волны, если форма волны сдвинута на 360 °, она снова становится такой же, как если бы она была сдвинута на 0 °. Для простоты мы предполагаем, что в остальной части этого руководства фаза равна 0 °.

Мы можем обратиться к нашей надежной розетке за хорошим примером того, как работает форма сигнала переменного тока. В Соединенных Штатах в наши дома подается питание переменного тока с размахом 170 В (амплитуда) и 60 Гц (частота). Мы можем подставить эти числа в нашу формулу, чтобы получить уравнение (помните, что мы предполагаем, что наша фаза равна 0):

Мы можем использовать наш удобный графический калькулятор, чтобы построить график этого уравнения. Если графического калькулятора нет, мы можем использовать бесплатную онлайн-программу для построения графиков, такую ​​как Desmos (обратите внимание, что вам, возможно, придется использовать «y» вместо «v» в уравнении, чтобы увидеть график).

Обратите внимание, что, как мы и предсказывали, напряжение периодически повышается до 170 В и понижается до -170 В. Кроме того, каждую секунду происходит 60 циклов синусоидальной волны. Если бы мы измеряли напряжение в розетках с помощью осциллографа, мы бы увидели именно это ( ПРЕДУПРЕЖДЕНИЕ: не пытайтесь измерить напряжение в розетке с помощью осциллографа! Это может привести к повреждению оборудования).

ПРИМЕЧАНИЕ: Возможно, вы слышали, что напряжение переменного тока в США составляет 120 В. Это тоже правильно.Как? Говоря об переменном токе (поскольку напряжение постоянно меняется), часто проще использовать среднее значение. Для этого мы используем метод под названием «Среднеквадратичный корень». (RMS). Когда вы хотите рассчитать электрическую мощность, часто бывает полезно использовать значение RMS для переменного тока. Несмотря на то, что в нашем примере у нас было напряжение от -170 В до 170 В, среднеквадратичное значение составляет 120 В RMS.

Приложения

В розетках дома и в офисе почти всегда есть кондиционер. Это связано с тем, что генерировать и транспортировать переменный ток на большие расстояния относительно просто.При высоком напряжении (более 110 кВ) при передаче электроэнергии теряется меньше энергии. Более высокие напряжения означают более низкие токи, а более низкие токи означают меньшее тепловыделение в линии электропередачи из-за сопротивления. Переменный ток можно легко преобразовывать в высокое напряжение и обратно с помощью трансформаторов.

AC также может питать электродвигатели. Двигатели и генераторы представляют собой одно и то же устройство, но двигатели преобразуют электрическую энергию в механическую (если вал двигателя вращается, на выводах генерируется напряжение!).Это полезно для многих крупных бытовых приборов, таких как посудомоечные машины, холодильники и т. Д., Которые работают от переменного тока.

Постоянный ток (DC)

Постоянный ток немного легче понять, чем переменный. Вместо того, чтобы колебаться вперед и назад, постоянный ток обеспечивает постоянное напряжение или ток.

Генерация постоянного тока

DC может быть сгенерирован несколькими способами:

• Генератор переменного тока, оснащенный устройством, называемым «коммутатор», может производить постоянный ток
• Использование устройства, называемого «выпрямитель», которое преобразует переменный ток в постоянный ток
• Батареи обеспечивают постоянный ток, который генерируется в результате химической реакции внутри батареи

Используя нашу аналогию с водой снова, DC подобен резервуару с водой со шлангом на конце.

Бак может выталкивать воду только в одном направлении: из шланга. Как и в случае с нашей батареей постоянного тока, когда бак опустеет, вода больше не течет по трубам.

Описание DC

DC определяется как «однонаправленный» ток; ток течет только в одном направлении. Напряжение и ток могут изменяться с течением времени до тех пор, пока направление потока не меняется. Для упрощения предположим, что напряжение является постоянным. Например, мы предполагаем, что батарея AA обеспечивает 1.5 В, что математически можно описать как:

Если мы построим график с течением времени, мы увидим постоянное напряжение:

Что это значит? Это означает, что мы можем рассчитывать на то, что большинство источников постоянного тока обеспечат постоянное напряжение во времени. На самом деле батарея будет медленно терять заряд, а это означает, что напряжение будет падать по мере использования батареи. В большинстве случаев мы можем предположить, что напряжение постоянно.

Приложения

Практически все проекты электроники и запчасти для продажи на SparkFun работают на DC.Все, что работает от батареи, подключается к стене с помощью адаптера переменного тока или использует USB-кабель для питания, зависит от постоянного тока. Примеры электроники постоянного тока включают:

• Сотовые телефоны
• D&D Dice Gauntlet на основе LilyPad
• Телевизоры с плоским экраном (переменный ток переходит в телевизор, который конвертируется в постоянный ток)
• Фонари
• Гибридные и электромобили

Битва течений

Почти каждый дом или офис подключен к сети переменного тока.Однако это решение не было мгновенным. В конце 1880-х годов различные изобретения в Соединенных Штатах и ​​Европе привели к полномасштабной битве между распределением переменного и постоянного тока.

В 1886 году электрическая компания Ganz Works, расположенная в Будапеште, электрифицировала весь Рим с помощью переменного тока. Томас Эдисон, с другой стороны, построил 121 электростанцию ​​постоянного тока в Соединенных Штатах к 1887 году. Поворотный момент в битве наступил, когда Джордж Вестингауз, известный промышленник из Питтсбурга, в следующем году приобрел патенты Николы Теслы на двигатели переменного тока и трансмиссии. .

AC против

В конце 1800-х годов постоянный ток было нелегко преобразовать в высокое напряжение. В результате Эдисон предложил систему небольших местных электростанций, которые питали бы отдельные кварталы или участки города. Электроэнергия распределялась по трем проводам от электростанции: +110 вольт, 0 вольт и -110 вольт. Фонари и двигатели могут быть подключены между розеткой + 110 В или 110 В и 0 В (нейтраль). 110 В допускает некоторое падение напряжения между установкой и нагрузкой (дома, в офисе и т. Д.).).

Несмотря на то, что падение напряжения на линиях электропередачи было учтено, электростанции необходимо было располагать в пределах 1 мили от конечного пользователя. Это ограничение сделало распределение электроэнергии в сельской местности чрезвычайно трудным, если не невозможным.

Используя патенты Tesla, компания Westinghouse работала над усовершенствованием системы распределения переменного тока. Трансформаторы предоставили недорогой метод повышения напряжения переменного тока до нескольких тысяч вольт и его снижения до приемлемого уровня. При более высоких напряжениях та же мощность могла передаваться при гораздо меньшем токе, что означало меньшие потери мощности из-за сопротивления проводов.В результате крупные электростанции могут быть расположены на много миль от них и обслуживать большее количество людей и зданий.

Кампания Эдисона по выявлению мазков

В течение следующих нескольких лет Эдисон провел кампанию по категорическому противодействию использованию AC в Соединенных Штатах, которая включала лоббирование законодательных собраний штатов и распространение дезинформации о AC. Эдисон также приказал нескольким техникам публично казнить животных переменным током, пытаясь показать, что переменный ток опаснее постоянного тока. Пытаясь показать эти опасности, Гарольд П.Браун и Артур Кеннелли, сотрудники Edison, разработали первый электрический стул для штата Нью-Йорк с использованием переменного тока.

Возвышение AC

В 1891 году Международная электротехническая выставка проводилась во Франкфурте, Германия, и на ней была показана первая передача трехфазного переменного тока на большие расстояния, которая питала фары и двигатели на выставке. Присутствовали несколько представителей того, что впоследствии станет General Electric, и впоследствии они были впечатлены выставкой. В следующем году была создана компания General Electric, которая начала инвестировать в технологии переменного тока.

Westinghouse выиграл контракт в 1893 году на строительство плотины гидроэлектростанции, чтобы использовать энергию Ниагарского водопада и передавать переменный ток в Буффало, штат Нью-Йорк. Проект был завершен 16 ноября 1896 года, и в Буффало начали использовать переменный ток. Эта веха ознаменовала упадок DC в США. В то время как Европа примет стандарт переменного тока 220–240 В при 50 Гц, стандартом в Северной Америке станет 120 В при 60 Гц.

Высоковольтный постоянный ток (HVDC)

Швейцарский инженер Рене Тюри в 1880-х годах использовал серию двигателей-генераторов для создания высоковольтной системы постоянного тока, которую можно было использовать для передачи постоянного тока на большие расстояния. Однако из-за высокой стоимости и высокой стоимости обслуживания систем Thury HVDC никогда не применялся в течение почти столетия.

С изобретением полупроводниковой электроники в 1970-х годах стало возможным экономичное преобразование между переменным и постоянным током. Для генерации постоянного тока высокого напряжения (иногда до 800 кВ) можно использовать специальное оборудование.Некоторые страны Европы начали использовать линии HVDC для электрического соединения различных стран.

HVDC потери меньше, чем в аналогичных линиях переменного тока на очень больших расстояниях. Кроме того, HVDC позволяет подключать различные системы переменного тока (например, 50 Гц и 60 Гц). Несмотря на свои преимущества, системы HVDC более дороги и менее надежны, чем обычные системы переменного тока.

В конце концов, Эдисон, Тесла и Вестингауз могут осуществить свои желания. Переменный ток и постоянный ток могут сосуществовать, и каждый служит определенной цели.

Ресурсы и дальнейшее развитие

Теперь вы должны хорошо понимать разницу между переменным и постоянным током. Переменный ток легче преобразовывать между уровнями напряжения, что делает передачу высокого напряжения более возможной. С другой стороны, постоянный ток присутствует почти во всей электронике. Вы должны знать, что они не очень хорошо сочетаются, и вам нужно будет преобразовать переменный ток в постоянный, если вы хотите подключить большую часть электроники к розетке. С таким пониманием вы должны быть готовы заняться некоторыми более сложными схемами и концепциями, даже если они содержат переменный ток.

Взгляните на следующие руководства, когда будете готовы погрузиться глубже в мир электроники:

и nbsp

Сравнение переменного и постоянного тока

Большинство рассмотренных до сих пор примеров, особенно те, которые используют батареи, имеют источники постоянного напряжения. Как только ток установлен, он также становится постоянным. Постоянный ток (DC) — это поток электрического заряда только в одном направлении.Это установившееся состояние цепи постоянного напряжения. Однако в большинстве известных приложений используется источник переменного напряжения. Переменный ток (AC) — это поток электрического заряда, который периодически меняет направление. Если источник периодически меняется, особенно синусоидально, цепь называется цепью переменного тока. Примеры включают коммерческую и бытовую энергетику, которая удовлетворяет многие наши потребности. На рисунке 1 показаны графики зависимости напряжения и тока от времени для типичных источников постоянного и переменного тока.Напряжение и частота переменного тока, обычно используемые в домах и на предприятиях, различаются по всему миру.

Рис. 1. (a) Постоянное напряжение и ток постоянны во времени после установления тока. (б) График зависимости напряжения и тока от времени для сети переменного тока 60 Гц. Напряжение и ток синусоидальны и совпадают по фазе для простой цепи сопротивления. Частоты и пиковое напряжение источников переменного тока сильно различаются.

Рис. 2. Разность потенциалов V между выводами источника переменного напряжения колеблется, как показано.Математическое выражение для V дается как [латекс] V = {V} _ {0} \ sin \ text {2} \ pi {ft} \\ [/ latex].

На рис. 2 показана схема простой схемы с источником переменного напряжения. Напряжение между клеммами колеблется, как показано на рисунке: напряжение переменного тока определяется как

[латекс] V = {V} _ {0} \ sin \ text {2} \ pi {ft} \\ [/ latex],

, где В, — напряжение в момент времени, t , В, ₀ — пиковое напряжение, а f — частота в герцах.Для этой простой цепи сопротивления I = V / R , поэтому переменный ток равен

[латекс] I = {I} _ {0} \ sin 2 \ pi {ft} \\ [/ latex],

, где I — ток в момент времени t , а I ₀ = V ₀ / R — пиковый ток. В этом примере считается, что напряжение и ток находятся в фазе, как показано на рисунке 1 (b).

Ток в резисторе меняется взад и вперед, как и напряжение возбуждения, поскольку I = V / R .Например, если резистор представляет собой люминесцентную лампочку, она становится ярче и гаснет 120 раз в секунду, поскольку ток постоянно проходит через ноль. { 2} \ text {2} \ pi {ft} \\ [/ latex], как показано на рисунке 3.

Установление подключений: домашний эксперимент — лампы переменного / постоянного тока

Помашите рукой между лицом и люминесцентной лампочкой. Вы наблюдаете то же самое с фарами своей машины? Объясните, что вы наблюдаете. Предупреждение: Не смотрите прямо на очень яркий свет .

Рис. 3. Мощность переменного тока как функция времени. Поскольку напряжение и ток здесь синфазны, их произведение неотрицательно и колеблется от нуля до I ₀ В ₀ .Средняя мощность (1/2) I ₀ V ₀ .

Чаще всего нас беспокоит средняя мощность, а не ее колебания — например, у лампочки 60 Вт в настольной лампе средняя потребляемая мощность 60 Вт. Как показано на рисунке 3, средняя мощность P _средн. составляет

[латекс] {P} _ {\ text {ave}} = \ frac {1} {2} {I} _ {0} {V} _ {0} \\ [/ latex].

Это очевидно из графика, поскольку области выше и ниже линии (1/2) I ₀ V ₀ равны, но это также можно доказать с помощью тригонометрических тождеств.Точно так же мы определяем средний или среднеквадратичный ток I _{среднеквадратичное значение} и среднее значение или среднеквадратическое значение напряжения В _{действующее значение} , соответственно, равное

[латекс] {I} _ {\ text {rms}} = \ frac {{I} _ {0}} {\ sqrt {2}} \\ [/ latex]

и

[латекс] {V} _ {\ text {rms}} = \ frac {{V} _ {0}} {\ sqrt {2}} \\ [/ latex].

, где среднеквадратичное значение означает среднеквадратичное значение, особый вид среднего. Как правило, для получения среднеквадратичного значения конкретная величина возводится в квадрат, определяется ее среднее значение (или среднее значение) и извлекается квадратный корень.Это полезно для переменного тока, так как среднее значение равно нулю. Сейчас,

P _{среднеквадратичное} = I _{среднеквадратичное значение} V _{среднеквадратичное значение} ,

, что дает

[латекс] {P} _ {\ text {ave}} = \ frac {{I} _ {0}} {\ sqrt {2}} \ cdot \ frac {{V} _ {0}} {\ sqrt {2}} = \ frac {1} {2} {I} _ {0} {V} _ {0} \\ [/ latex],

, как указано выше. Стандартная практика указывает I _{среднеквадратичное значение} , В _{среднеквадратичное значение} и P _{среднее значение} , а не пиковые значения.Например, напряжение в большинстве домашних хозяйств составляет 120 В переменного тока, что означает, что В _{среднеквадратичное значение} составляет 120 В. Обычный автоматический выключатель на 10 А прервет устойчивый I _{среднеквадратичное значение} , превышающее 10 А. Ваш 1,0-кВт микроволновая печь потребляет P, _{, среднее значение} = 1,0 кВт и т. д. Вы можете рассматривать эти среднеквадратичные и средние значения как эквивалентные значения постоянного тока для простой резистивной цепи. Подводя итог, при работе с переменным током закон Ома и уравнения мощности полностью аналогичны таковым для постоянного тока, но для переменного тока используются среднеквадратические и средние значения.{2} R \\ [/ латекс].

Пример 1. Пиковое напряжение и мощность для переменного тока

(a) Каково значение пикового напряжения для сети 120 В переменного тока? (б) Какова пиковая потребляемая мощность лампочки переменного тока мощностью 60,0 Вт?

Нам говорят, что В _{среднеквадратичное значение} составляет 120 В, а P _средн. составляет 60,0 Вт. Мы можем использовать [латекс] {V} _ {\ text {rms}} = \ frac {{V} _ {0}} {\ sqrt {2}} \\ [/ latex], чтобы найти пиковое напряжение, и мы можем манипулировать определением мощности, чтобы найти пиковую мощность из заданной средней мощности.

Решение уравнения [латекс] {V} _ {\ text {rms}} = \ frac {{V} _ {0}} {\ sqrt {2}} \\ [/ latex] для пикового напряжения В ₀ и замена известного значения на V _rms дает

[латекс] {V} _ {0} = \ sqrt {2} {V} _ {\ text {rms}} = 1,414 (120 \ text {V}) = 170 \ text {V} \\ [/ latex ]

Это означает, что напряжение переменного тока меняется от 170 В до –170 В и обратно 60 раз в секунду.Эквивалентное постоянное напряжение составляет 120 В.

Пиковая мощность равна пиковому току, умноженному на пиковое напряжение. Таким образом,

[латекс] {P} _ {0} = {I} _ {0} {V} _ {0} = \ text {2} \ left (\ frac {1} {2} {I} _ {0} {V} _ {0} \ right) = \ text {2} {P} _ {\ text {ave}} \\ [/ latex].

Мы знаем, что средняя мощность составляет 60,0 Вт, поэтому

P ₀ = 2 (60,0 Вт) = 120 Вт.

Таким образом, мощность меняется от нуля до 120 Вт сто двадцать раз в секунду (дважды за каждый цикл), а средняя мощность составляет 60 Вт.

Основная теория цепей постоянного тока | Глава 1 — Напряжение, ток, энергия и мощность

Взаимосвязь напряжения и тока

Земля — ​​динамичное место. Объекты движутся, происходят химические реакции, температура повышается и понижается. Это изобилие вечной активности связано с концепцией энергии . Различные формы энергии — термическая, механическая, химическая и т. Д. — являются проявлениями фундаментальной сущности, которая приводит к физическим изменениям при передаче от одного объекта к другому.

Электричество — это форма энергии, которая возникает в результате существования и движения заряженных частиц, называемых электронами. Когда накопление электронов создает разницу в электрической потенциальной энергии между двумя точками, мы имеем напряжение (в уравнениях напряжение обозначается V). Если эти две точки соединены проводящим материалом, электроны естественным образом переходят от более низкого напряжения к более высокому; это движение называется , электрический ток , обозначается I.

Электричество — это особенно удобный и универсальный вид энергии, и это сделало его мощным инструментом в руках бесчисленных умных людей, которые проектировали все, от большого электрического оборудования до крошечных электронных устройств. Удивительно представить себе разнообразную и сложную функциональность, которая начинается с электрической энергии, которая может передаваться через два небольших медных провода.

Сравнение напряжения и тока

	Текущий	Напряжение
Символ	I	В
Отношения	Ток не может течь без напряжения	Напряжение может существовать без тока
Измерено с	Амперметр	Вольтметр
Шт.	А или ампер или сила тока	В или вольт или напряжение
Блок СИ	1 ампер = 1 кулон в секунду	1 вольт = 1 джоуль / кулон (V = W / C)
Поле	Магнитный	электростатический
Последовательное соединение	Ток одинаков для всех	Напряжение распределяется по компонентам
Параллельное соединение	Ток распределяется по компонентам	Напряжения на всех компонентах одинаковы

Мощность в электронике и ее расчет

В научном контексте мощность относится к скорости передачи энергии.Таким образом, электрическая мощность — это скорость передачи электрической энергии. Единица измерения Вт (Вт), где один ватт равен передаче одного джоуля (Дж) энергии за одну секунду (с).

`1 \ W = 1 \ \ frac {J} {s}`

Электрическая мощность в ваттах равна напряжению в вольтах, умноженному на ток в амперах.

`\ text {power} = \ text {напряжение} \ \ times \ text {current}`

Единица измерения вольт (В) определяется как джоули на кулон, то есть передает энергию (в джоулях) на кулон заряда. ампер (А) — это кулоны в секунду, то есть сколько кулонов заряда проходит через заданную точку за одну секунду. Мы можем использовать эту информацию, чтобы подтвердить, что единица измерения электроэнергии соответствует приведенной выше формуле:

`\ frac {\ text {джоули}} {\ text {second}} = \ frac {\ text {joules}} {\ text {coulomb}} \ times \ frac {\ text {coulombs}} {\ text { второй}} `

В правой части уравнения два «кулоновских» члена сокращаются, и мы остаемся с джоулями в секунду.

Когда мы анализируем схемы, мы обычно обсуждаем мощность, используя термин «рассеиваемая» или «потребляемая» вместо «переданная». Это подчеркивает тот факт, что мощность уходит из электрической системы или используется электрическим компонентом. Мы не говорим «передано», потому что, как правило, конечное состояние или местоположение энергии не имеет значения.

Например, если напряжение на резисторе составляет 5 В, а ток через резистор составляет 0,5 А, резистор передает 2,5 Вт мощности (в виде тепла) в окружающую среду. Однако в большинстве случаев мы не собираемся передавать энергию. Мы просто хотим разработать функциональную схему и, следовательно, думаем о том, сколько мощности теряется (т.е., рассеивается) или используется (т. е. потребляется).

Два распространенных типа напряжения: постоянный и переменный ток

Есть два распространенных способа передачи электрической энергии: постоянный ток и переменный ток.

Постоянный ток (DC) может увеличиваться или уменьшаться всевозможными способами, но величина изменений обычно невелика по сравнению со средним значением. Однако наиболее фундаментальной характеристикой постоянного тока является следующее: он не меняет направление регулярно.В этом отличие от переменного тока (AC) , который регулярно меняет направление и используется во всем мире для распределения электроэнергии.

Термины «постоянный ток» и «переменный ток» стали прилагательными, которые часто используются для описания напряжения. Поначалу это может немного сбить с толку: что такое напряжение постоянного или переменного тока? Это не лучшая терминология, но вполне стандартная. Напряжение постоянного тока — это напряжение, которое производит или будет производить постоянный ток, а переменное напряжение создает или будет производить переменный ток, и это создает другую терминологическую проблему.«Постоянный ток» и «переменный ток» иногда присоединяются к слову «ток», хотя эти фразы означают «постоянный ток» и «переменный ток». Суть в том, что «постоянный ток» и «переменный ток» больше не являются точными эквивалентами «постоянного тока» и «переменного тока»; Постоянный ток в общем относится к величинам, которые не меняют полярность регулярно или имеют очень низкую частоту, а переменный ток в общем случае относится к величинам, которые регулярно меняют полярность на частоте, которая не является «очень низкой» в контексте данная система.

На данный момент мы сосредоточимся на цепях постоянного тока. Цепи переменного тока немного сложнее и будут обсуждаться позже в этой главе.

Символы напряжения

Что такое напряжение постоянного тока?

Пожалуй, самый известный источник постоянного напряжения — это аккумулятор. Аккумулятор — это устройство, преобразующее химическую энергию в электрическую; он выдает напряжение, которое не меняется быстро или не меняет полярности, но оно постепенно уменьшается по мере разряда батареи.

Напряжение постоянного тока можно измерить с помощью вольтметра или (чаще) многофункционального устройства, известного как мультиметр (сокращенно DMM, где D означает «цифровой»). Мультиметры могут измерять, помимо прочего, напряжение, ток и сопротивление.

Вольтметр обеспечивает самый простой способ определения точного значения постоянного напряжения, хотя в некоторых случаях он не может передать важную информацию, поскольку не может четко отображать быстрые изменения. В настоящее время это важное соображение, поскольку многие напряжения постоянного тока генерируются импульсными регуляторами, что приводит к высокочастотным колебаниям, называемым пульсациями .

Что такое постоянный ток?

Когда между двумя клеммами присутствует постоянное напряжение и к клеммам подключен провод или резистивный элемент, протекает постоянный ток. Самый распространенный резистивный элемент — резистор; мы узнаем больше об этом компоненте на следующей странице. Лампа накаливания также является резистивным элементом.

Ток можно измерить с помощью устройства, называемого амперметром (или функции амперметра мультиметра), но измерение тока менее удобно, чем измерение напряжения. Щупы вольтметра просто помещаются в контакт с двумя проводящими поверхностями (т.е. без изменения схемы), тогда как щупы амперметра должны быть вставлены в токопроводящую дорожку:

Рис. 2. В этой схеме используется переключатель для установления пути тока во время нормальной работы и прерывания пути тока, когда необходимо вставить амперметр или цифровой мультиметр.

Обычный расход тока по сравнению с Электронный поток

Очень важно понимать разницу между условным потоком тока и электронным потоком . Электроны имеют отрицательный заряд и, следовательно, переходят от более низкого напряжения к более высокому. Однако на рисунке 2 стрелка указывает, что ток течет от положительного полюса аккумулятора к отрицательному полюсу аккумулятора, другими словами, от более высокого напряжения к более низкому напряжению.

Обычный ток изначально был основан на предположении, что электричество связано с движением положительно заряженных частиц. Теперь мы знаем, что это неверно, но в контексте анализа цепей модель обычного тока не является неверной. Это совершенно верно, потому что при последовательном применении всегда дает точные результаты. Кроме того, он имеет преимущество создания интуитивно понятной ситуации, в которой ток течет от более высокого напряжения к более низкому напряжению, точно так же, как жидкость течет от более высокого давления к более низкому давлению, а вода падает с большей высоты на более низкую.

В мире электротехники схемы обсуждаются и анализируются с использованием обычного тока, а не электронного.

Как измерить постоянный ток

Давайте посмотрим на простой случай, когда батарея питает две лампочки разного сопротивления.

Когда через лампочку протекает ток, сопротивление нити вызывает потерю напряжения, пропорциональную сопротивлению и величине тока.Мы называем это напряжением на лампе или падением напряжения лампы .

Мы видим, что напряжение на лампочке A составляет 2 В, а напряжение на лампе B равно 1 В.

Затем мы измерим силу тока.

Рисунок 5.Амперметр вставляется таким образом, чтобы ток, протекающий через лампочки, проходил через один датчик через схему измерения тока устройства и выводился из другого датчика.

Предположим, мы измеряем 1А. Теперь мы выполнили необходимые измерения для определения рассеиваемой мощности лампочек.

Расчет мощности постоянного тока

Для расчета мощности, рассеиваемой каждой лампочкой, мы подставляем измеренные значения в приведенную выше формулу.

Если мы хотим узнать мощность, рассеиваемую всей схемой, мы складываем мощность, рассеиваемую отдельными компонентами:

Или мы можем умножить ток, подаваемый от батареи, на напряжение батареи:

Следите за обновлениями, потому что на следующей странице мы познакомим вас с законом Ома, который выражает фундаментальную взаимосвязь между током, напряжением и сопротивлением.

Что такое переменный ток (AC)? | Базовая теория переменного тока

Большинство студентов, изучающих электричество, начинают свое изучение с так называемого постоянного тока (DC), то есть электричества, протекающего в постоянном направлении и / или имеющего напряжение с постоянной полярностью.

постоянного тока — это вид электричества, вырабатываемый батареей (с определенными положительными и отрицательными клеммами), или вид заряда, генерируемый при трении определенных типов материалов друг о друга.

Переменный ток и постоянный ток

Такой же полезный и простой для понимания, как постоянный ток, это не единственный используемый «вид» электричества. Определенные источники электричества (в первую очередь роторные электромеханические генераторы) естественным образом вырабатывают напряжения, меняющие полярность, меняя положительную и отрицательную с течением времени.

Либо как полярность переключения напряжения, либо как направление переключения тока вперед и назад, этот «вид» электричества известен как переменный ток (AC):

Постоянный и переменный ток

В то время как знакомый символ батареи используется как общий символ для любого источника постоянного напряжения, круг с волнистой линией внутри является общим символом для любого источника переменного напряжения.

Кто-то может задаться вопросом, зачем вообще возиться с такой вещью, как кондиционер.Верно, что в некоторых случаях переменный ток не имеет практического преимущества перед постоянным током.

В приложениях, где электричество используется для рассеивания энергии в виде тепла, полярность или направление тока не имеют значения, пока на нагрузку подается достаточное напряжение и ток для получения желаемого тепла (рассеивание мощности). Однако с помощью переменного тока можно создавать электрические генераторы, двигатели и системы распределения энергии, которые намного более эффективны, чем постоянный ток, и поэтому мы обнаруживаем, что переменный ток используется преимущественно во всем мире в приложениях с большой мощностью.

Чтобы подробно объяснить, почему это так, необходимы некоторые базовые знания об AC.

Генераторы переменного тока

Если машина сконструирована так, чтобы вращать магнитное поле вокруг набора неподвижных катушек с проволокой с вращением вала, то в соответствии с законом электромагнитной индукции Фарадея на катушках с проволокой будет создаваться переменное напряжение.

Это основной принцип работы генератора переменного тока, также известного как генератор переменного тока : Рисунок ниже

Работа генератора

Обратите внимание, как полярность напряжения на проволочных катушках меняется на противоположную по мере прохождения противоположных полюсов вращающегося магнита.

При подключении к нагрузке эта реверсивная полярность напряжения создает реверсивное направление тока в цепи. Чем быстрее вращается вал генератора, тем быстрее будет вращаться магнит, что приведет к появлению переменного напряжения и тока, которые чаще меняют направление за заданный промежуток времени.

Хотя генераторы постоянного тока работают по тому же общему принципу электромагнитной индукции, их конструкция не так проста, как их аналоги переменного тока.

В генераторе постоянного тока катушка с проводом установлена ​​на валу, где магнит находится на генераторе переменного тока, и электрические соединения с этой вращающейся катушкой выполняются через неподвижные угольные «щетки», контактирующие с медными полосками на вращающемся валу.

Все это необходимо для переключения изменяющейся выходной полярности катушки на внешнюю цепь, чтобы внешняя цепь видела постоянную полярность:

Работа генератора постоянного тока

Генератор, показанный выше, будет производить два импульса напряжения на один оборот вала, причем оба импульса имеют одинаковое направление (полярность). Чтобы генератор постоянного тока вырабатывал постоянное напряжение , а не короткие импульсы напряжения каждые 1/2 оборота, имеется несколько наборов катушек, которые периодически контактируют со щетками.

Схема, показанная выше, немного более упрощена, чем то, что вы видите в реальной жизни.

Проблемы, связанные с установкой и разрывом электрического контакта с движущейся катушкой, должны быть очевидны (искрение и нагрев), особенно если вал генератора вращается с высокой скоростью. Если в атмосфере, окружающей машину, содержатся легковоспламеняющиеся или взрывоопасные пары, практические проблемы искрообразования щеточных контактов еще больше.

Генератор переменного тока (генератор переменного тока) не требует для работы щеток и коммутаторов, поэтому он невосприимчив к этим проблемам, с которыми сталкиваются генераторы постоянного тока.

Двигатели переменного тока

Преимущества переменного тока по сравнению с постоянным током с точки зрения конструкции генератора также отражены в электродвигателях.

В то время как двигатели постоянного тока требуют использования щеток для электрического контакта с движущимися катушками провода, двигатели переменного тока этого не делают. Фактически, конструкции двигателей переменного и постоянного тока очень похожи на их аналоги-генераторы (идентичны для этого руководства), двигатель переменного тока зависит от реверсивного магнитного поля, создаваемого переменным током через его неподвижные катушки провода, чтобы вращать вращающийся магнит. на валу, а двигатель постоянного тока зависит от контактов щетки, замыкая и размыкая соединения, для обратного тока через вращающуюся катушку каждые 1/2 оборота (180 градусов).

Трансформаторы

Итак, мы знаем, что генераторы переменного тока и двигатели переменного тока, как правило, проще, чем генераторы постоянного тока и двигатели постоянного тока. Эта относительная простота приводит к большей надежности и более низкой стоимости производства. Но для чего еще нужен AC? Конечно, это должно быть что-то большее, чем детали конструкции генераторов и двигателей! Действительно есть.

Существует эффект электромагнетизма, известный как взаимной индукции , при котором две или более катушек провода размещены так, что изменяющееся магнитное поле, создаваемое одной, индуцирует напряжение в другой.Если у нас есть две взаимно индуктивные катушки, и мы запитываем одну катушку переменным током, мы создадим переменное напряжение в другой катушке. При использовании в таком виде это устройство известно как трансформатор :

Трансформатор «преобразует» переменное напряжение и ток.

Основное значение трансформатора — его способность повышать или понижать напряжение с катушки с питанием на катушку без питания. Напряжение переменного тока, индуцированное в обмотанной («вторичной») катушке, равно напряжению переменного тока на питаемой («первичной») катушке, умноженному на отношение витков вторичной катушки к виткам первичной катушки.

Если вторичная обмотка питает нагрузку, ток через вторичную обмотку прямо противоположен: ток первичной обмотки, умноженный на соотношение первичных и вторичных витков. Это соотношение имеет очень близкую механическую аналогию, где крутящий момент и скорость используются для представления напряжения и тока соответственно:

Зубчатая передача умножения скорости снижает крутящий момент и увеличивает скорость. Понижающий трансформатор понижает напряжение и увеличивает ток.

Если передаточное число обмоток изменено так, что первичная обмотка имеет меньше витков, чем вторичная обмотка, трансформатор «увеличивает» напряжение от уровня источника до более высокого уровня на нагрузке:

Редукторная передача увеличивает крутящий момент и снижает скорость. Повышающий трансформатор увеличивает напряжение и уменьшает ток.

Способность трансформатора с легкостью повышать или понижать переменное напряжение дает переменному току преимущество, не имеющее себе равных с постоянным током, в области распределения мощности на рисунке ниже.

При передаче электроэнергии на большие расстояния гораздо эффективнее делать это с помощью повышенных напряжений и пониженных токов (провод меньшего диаметра с меньшими резистивными потерями мощности), затем понижать напряжение и повышать ток. для промышленности, бизнеса или потребительского использования.

Трансформаторы обеспечивают эффективную передачу электроэнергии высокого напряжения на большие расстояния.

Трансформаторная технология сделала возможным распределение электроэнергии на большие расстояния. Без возможности эффективно повышать и понижать напряжение было бы непомерно дорого строить энергосистемы для чего угодно, кроме использования на близком расстоянии (в пределах нескольких миль максимум).

Какими бы полезными ни были трансформаторы, они работают только с переменным током, а не с постоянным током.Поскольку явление взаимной индуктивности зависит от изменяющихся магнитных полей , а постоянный ток (DC) может создавать только постоянные магнитные поля, трансформаторы просто не будут работать с постоянным током.

Конечно, постоянный ток может прерываться (пульсировать) через первичную обмотку трансформатора для создания изменяющегося магнитного поля (как это делается в автомобильных системах зажигания для выработки питания высоковольтной свечи зажигания от низковольтной батареи постоянного тока), но импульсный постоянный ток не так уж отличается от переменного тока.

Возможно, именно поэтому переменный ток в большей степени, чем какая-либо другая причина, находит такое широкое применение в энергосистемах.

ОБЗОР:

• DC означает «постоянный ток», что означает напряжение или ток, который сохраняет постоянную полярность или направление, соответственно, с течением времени.
• AC означает «переменный ток», что означает напряжение или ток, который со временем меняет полярность или направление соответственно.
Электромеханические генераторы переменного тока
• , известные как генераторы переменного тока , имеют более простую конструкцию, чем электромеханические генераторы постоянного тока.
Конструкция электродвигателя переменного и постоянного тока
• очень точно соответствует принципам конструкции генератора.
• Трансформатор — это пара взаимно индуктивных катушек, используемых для передачи мощности переменного тока от одной катушки к другой. Часто количество витков в каждой катушке устанавливается для создания увеличения или уменьшения напряжения от активной (первичной) катушки к обмотке без питания (вторичной).
• Вторичное напряжение = Первичное напряжение (вторичные витки / первичные витки)
• Вторичный ток = первичный ток (первичные витки / вторичные витки)

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Физиологические эффекты электричества | Электробезопасность

Большинство из нас испытали ту или иную форму электрического «шока», когда электричество заставляет наше тело испытывать боль или травму. Если нам повезет, степень этого переживания ограничится покалыванием или приступами боли из-за накопления статического электричества, проходящего через наши тела.

Когда мы работаем с электрическими цепями, способными передавать большую мощность нагрузкам, поражение электрическим током становится гораздо более серьезной проблемой, а боль — наименее значимым результатом удара.

Поскольку электрический ток проходит через материал, любое противодействие току (сопротивлению) приводит к рассеиванию энергии, обычно в виде тепла.Это самый простой и понятный эффект воздействия электричества на живую ткань: ток заставляет ее нагреваться. Если количество выделяемого тепла достаточно, ткань может обжечься.

Эффект физиологически такой же, как и повреждение, вызванное открытым пламенем или другим высокотемпературным источником тепла, за исключением того, что электричество имеет способность сжигать ткани под кожей жертвы, даже обжигая внутренние органы.

Как электрический ток влияет на нервную систему

Еще одно воздействие электрического тока на организм, возможно, наиболее опасное, касается нервной системы. Под «нервной системой» я имею в виду сеть особых клеток в организме, называемых нервными клетками или нейронами, которые обрабатывают и проводят множество сигналов, ответственных за регуляцию многих функций организма.

Мозг, спинной мозг и сенсорные / двигательные органы в теле функционируют вместе, позволяя ему чувствовать, двигаться, реагировать, думать и запоминать.

Нервные клетки взаимодействуют друг с другом, действуя как «преобразователи», создавая электрические сигналы (очень небольшие напряжения и токи) в ответ на ввод определенных химических соединений, называемых нейротрансмиттерами , и высвобождая эти нейротрансмиттеры при стимуляции электрическими сигналами.

Если электрический ток достаточной силы проходит через живое существо (человека или другое), его эффект будет состоять в том, чтобы подавлять крошечные электрические импульсы, обычно генерируемые нейронами, перегружая нервную систему и препятствуя передаче как рефлекторных, так и волевых сигналов. приводить в действие мышцы. Мышцы, вызванные внешним (шоковым) током, непроизвольно сокращаются, и жертва ничего не может с этим поделать.

Эта проблема особенно опасна, если пострадавший касается руками проводника под напряжением.Мышцы предплечья, отвечающие за сгибание пальцев, как правило, лучше развиты, чем мышцы, отвечающие за разгибание пальцев, и поэтому, если оба набора мышц будут пытаться сокращаться из-за электрического тока, проводимого через руку человека, «сгибающие» мышцы выиграют, сжимая пальцы в кулак.

Если проводник, передающий ток пострадавшему, обращен к ладони его или ее руки, это сжимающее действие заставит руку крепко ухватиться за провод, тем самым ухудшив ситуацию, обеспечивая отличный контакт с проводом.Пострадавший совершенно не сможет отпустить проволоку.

С медицинской точки зрения это состояние непроизвольного сокращения мышц называется столбняк . Электрики, знакомые с этим эффектом поражения электрическим током, часто называют обездвиженную жертву поражения электрическим током «зависшей в цепи». Вызванный током столбняк можно прервать, только отключив ток через пострадавшего.

Даже когда ток прекращается, жертва не может восстановить добровольный контроль над своими мышцами в течение некоторого времени, так как химический состав нейромедиаторов пришел в беспорядок.Этот принцип был применен в устройствах «электрошокера», таких как тазеры, которые основаны на принципе мгновенного поражения жертвы высоковольтным импульсом, передаваемым между двумя электродами.

Правильно нанесенный электрошокер временно (на несколько минут) обездвиживает жертву.

Однако электрический ток может воздействовать не только на скелетные мышцы жертвы электрошока. Мышца диафрагмы, контролирующая легкие, и сердце, которое само по себе является мышцей, также могут быть «заморожены» в состоянии столбняка под действием электрического тока.

Даже токи, слишком слабые для того, чтобы вызвать столбняк, часто способны перебивать сигналы нервных клеток настолько, что сердце не может биться должным образом, вызывая состояние, известное как фибрилляция . Фибриллирующее сердце скорее трепещет, чем бьется, и не может перекачивать кровь к жизненно важным органам тела.

В любом случае смерть от удушья и / или остановки сердца обязательно наступит в результате прохождения через тело достаточно сильного электрического тока. По иронии судьбы, медицинский персонал использует сильный разряд электрического тока, прикладываемый к груди жертвы, чтобы «подтолкнуть» бьющееся сердце к нормальному ритму биений.

Эта последняя деталь подводит нас к другой опасности поражения электрическим током, свойственной коммунальным энергосистемам. Хотя наше первоначальное исследование электрических цепей будет сосредоточено почти исключительно на постоянном токе (постоянном токе или электричестве, которое движется в непрерывном направлении в цепи), современные энергетические системы используют переменный ток или переменный ток.

Технические причины этого предпочтения переменного тока перед постоянным током в энергосистемах не имеют отношения к этому обсуждению, но особые опасности каждого вида электроэнергии очень важны для темы безопасности.

Воздействие переменного тока на организм во многом зависит от частоты. Низкочастотный (от 50 до 60 Гц) переменный ток используется в домашних хозяйствах США (60 Гц) и Европы (50 Гц); он может быть более опасным, чем высокочастотный переменный ток, и в 3-5 раз опаснее, чем постоянный ток того же напряжения и силы тока. Низкочастотный переменный ток вызывает длительное сокращение мышц (тетанию), которое может прижать руку к источнику тока, продлевая воздействие. Постоянный ток, скорее всего, вызовет одиночное судорожное сокращение, которое часто заставляет жертву уйти от источника тока.

AC имеет большую тенденцию приводить нейроны кардиостимулятора в состояние фибрилляции, в то время как DC имеет тенденцию просто заставлять сердце останавливаться. Когда ток разряда прекращается, у «замороженного» сердца больше шансов восстановить нормальный ритм сердечных сокращений, чем у фибриллирующего сердца.

Вот почему «дефибриллирующее» оборудование, используемое врачами скорой помощи, работает: электрический разряд, подаваемый дефибриллятором, является постоянным, что останавливает фибрилляцию и дает сердцу шанс восстановиться.

В любом случае электрические токи, достаточно высокие, чтобы вызвать непроизвольное мышечное действие, опасны, и их следует избегать любой ценой. В следующем разделе мы рассмотрим, как такие токи обычно проникают в тело и выходят из него, и рассмотрим меры предосторожности против таких случаев.

ОБЗОР:

• Электрический ток может вызвать глубокие и серьезные ожоги тела из-за рассеивания мощности через электрическое сопротивление тела.
• Столбняк — это состояние, при котором мышцы непроизвольно сокращаются из-за прохождения внешнего электрического тока через тело. Когда непроизвольное сокращение мышц, управляющих пальцами, приводит к тому, что жертва не может отпустить проводник, находящийся под напряжением, жертва считается «замороженной в цепи».
• Диафрагма (легкие) и сердечные мышцы одинаково подвержены воздействию электрического тока. Даже токи, слишком слабые, чтобы вызвать столбняк, могут быть достаточно сильными, чтобы мешать работе нейронов кардиостимулятора, заставляя сердце трепетать, а не сильно биться.
• Постоянный ток (DC) с большей вероятностью вызовет столбняк в мышцах, чем переменный ток (AC), поэтому постоянный ток с большей вероятностью «заморозит» жертву в случае шока. Однако переменный ток с большей вероятностью вызовет фибрилляцию сердца жертвы, что является более опасным состоянием для жертвы после прекращения действия электрического тока.

Инженерная школа Массачусетского технологического института | »В чем разница между переменным и постоянным током?

В чем разница между переменным и постоянным током?

Один выглядит как прямая линия, другой — волна; вместе они питают ваш ноутбук…

Переменный ток (AC) и постоянный ток (DC) примечательны тем, что вдохновили имя легендарной металлической группы, но они также оказались в самом центре современного мира, каким мы его знаем.Переменный и постоянный ток — это разные типы напряжения или тока, используемые для проведения и передачи электроэнергии. Быстро — подумайте о пяти вещах, которые вы делаете или касаетесь за день, которые никоим образом не связаны с электричеством, не были произведены с использованием электричества и не связаны с внутренним использованием электричества вашим собственным телом . .. Хорошая попытка, но никак не могу этого сделать. (Или отправьте нам список, если считаете, что можете; мы проверим его.)

Электрический ток — это поток заряженных частиц или, в частности, в случае переменного и постоянного тока, поток электронов.По словам Карла К. Берггрена, профессора электротехники Массачусетского технологического института, фундаментальное различие между переменным и постоянным током — это направление потока. Постоянный ток постоянен и движется в одном направлении. «Простой способ визуализировать разницу состоит в том, что на графике постоянный ток выглядит как плоская линия, а поток переменного тока на графике представляет собой синусоиду или волнообразный узор», — говорит Берггрен. «Это связано с тем, что переменный ток изменяется с течением времени в виде колебательного повторения: восходящая кривая указывает на ток, текущий в положительном направлении, а нисходящая кривая означает альтернативный цикл, в котором ток движется в отрицательном направлении. Это то, что дает название AC «.

Оставив на мгновение в стороне линии и графики, Берггрен предлагает еще один способ различать переменный и постоянный ток, взглянув на то, как они работают в устройствах, которые мы используем. Например, лампа рядом с кроватью работает от переменного тока. Это потому, что источник тока пришел издалека, и волнообразное движение тока делает его эффективным путешественником. Если вы любите читать через фонарик, значит, вы являетесь потребителем постоянного тока. Типичная батарея имеет отрицательную и положительную клеммы, и электрический заряд (это те электроны) перемещается в одном направлении от одного к другому с постоянной скоростью (прямая линия на графике).

Интересно, что если вы читаете это на ноутбуке, вы фактически используете оба вида тока. Штекер в форме сопла, который входит в ваш компьютер, подает постоянный ток на аккумулятор компьютера, но он получает этот заряд от вилки переменного тока, которая входит в стену. Неуклюжий маленький блок между розеткой и компьютером — это адаптер питания, который преобразует переменный ток в постоянный.

Берггрен объясняет, что переменный ток стал популярным в конце 19 века из-за его способности эффективно распределять мощность при низких напряжениях.Первоначально питание проводится при очень высоких напряжениях. Чтобы снизить эти высокие напряжения до низких, необходимых для питания, скажем, бытовой лампочки, необходимо преобразовать ток. Трансформатор, который в основном представляет собой две петли проводов, понижает переменный ток с сотен тысяч вольт до распределения разумных напряжений (до сотен) для питания большей части повседневной электроники. Возможность преобразовывать напряжение из переменного тока означала, что стало возможно более эффективно передавать энергию по стране.

По словам Берггрена, существует забавная история соперничества между AC и DC. В конце 19 века между Эдисоном и Вестингаузом шла гигантская война из-за переменного и постоянного тока. У Эдисона были патенты, которые заставили его инвестировать в широкое использование постоянного тока. Он намеревался убедить мир, что постоянный ток лучше всего подходит для передачи и распределения энергии. Он прибегал к безумным демонстрациям, таким как убийство крупных животных с помощью переменного тока, пытаясь доказать его ужасную опасность. Какое-то время он добивался успеха, и большинство муниципалитетов использовали местные электростанции с источником постоянного тока.Однако передача электроэнергии менее населенным сельским общинам по всей стране с помощью постоянного тока оказалась очень неэффективной, поэтому Westinghouse в конечном итоге выиграла, и переменный ток стал доминирующим источником энергии.

Спасибо 10-летнему Грэму из Провиденса, Род-Айленд, за этот вопрос.

Добавлено: 17 сентября, 2013

▷ Как работают бесконтактные тестеры переменного напряжения?

Бесконтактный тест напряжения обеспечивает простой и безопасный способ убедиться, что электрические проводники не имеют питания, не касаясь их.

Тестер работает, обнаруживая электрические поля, связанные с переменным напряжением. Эти поля обычно присутствуют около токоведущих проводов, поэтому нет необходимости в прямом контакте с проводниками.

Тестер может использоваться как профессионалами, так и потребителями, которые могут использовать гаджет дома.

Рисунок 1: Проверка силового кабеля на напряжение | изображение: o-digital.com

Чтобы проверить провод под напряжением, наконечник тестера вставляют в розетку или кладут рядом с любым другим проводником, который проверяется.Рекомендуется проверить все проводники, включая нейтраль, на случай неисправности или неправильного подключения. Когда тестер помещается рядом с токоведущим проводом, электростатические или магнитные поля индуцируют ток, который течет через тестер. Это заставляет устройство указывать на наличие напряжения, загораясь, издавая звук или и то и другое.

Бесконтактное испытание работает почти со всеми токоведущими проводниками, в том числе покрытыми изоляцией. Однако тестер не может проводить испытания через металлический экран или кабелепровод.

Принцип работы бесконтактного тестера напряжения

Есть два обычно используемых типа датчиков; тестеры с емкостной и индуктивной связью.

Измерители магнитной индукции

Тестер с индуктивной связью состоит из сенсорной обмотки на конце. Когда эта обмотка находится в электромагнитном поле, в обмотке индуцируется напряжение, которое используется для включения или подачи сигнала тревоги через цепь в тестере.

Ток создает электромагнитное поле, только если оно течет.И поскольку этот тестер работает, обнаруживая магнитное поле вокруг проводников, он будет работать только в том случае, если проводник является частью комплекта, в котором протекает ток. Таким образом, он ничего не будет указывать, когда есть провод под напряжением, но цепь не является полной.

Емкостный чувствительный элемент

Рисунок 2: Тестирование сокета под напряжением | изображение: ECVV.com

Тестер использует конденсаторную связь для обнаружения электрического поля и способен обнаруживать находящиеся под напряжением проводники как в полной цепи, так и без нее.

Для работы тестера человек должен прикоснуться к металлической части тестера, чтобы обеспечить заземление и позволить паразитной емкости от токоведущего проводника течь на землю. Размещение тестера рядом с токоведущим проводом образует сеть емкостного делителя напряжения. Он состоит из паразитной емкости между наконечником датчика и токоведущим проводом и емкости между датчиком и землей через тело пользователя.

Когда ток течет на землю, тестер покажет наличие напряжения светом или звуком.

Ограничения для бесконтактных тестеров напряжения

1. Тестеры не могут работать с постоянным напряжением, так как конденсаторы и трансформаторы не работают с постоянным током.
2. Бесконтактные тестеры напряжения имеют ограничения и фактически не измеряют величину присутствующего напряжения. Вместо этого они указывают только на наличие проводника под напряжением, что может потребовать дальнейшего исследования и мер предосторожности.

Заключение

Бесконтактный тестер напряжения гарантирует отключение питания и отсутствие необходимости прикасаться к проводам.Это самый безопасный способ сделать это. Это важно, чтобы убедиться, что питание оборудования отключено, прежде чем открывать его для обслуживания или ремонта.
