Кабель гибкий многожильный – особенности конструкции, преимущества и недостатки, класс гибкости, обзор марок
Все современные кабели можно классифицировать по типу токоведущей жилы: одножильные и многожильные гибкие кабели….
Все современные кабели можно классифицировать по типу токоведущей жилы: одножильные и многожильные гибкие кабели.

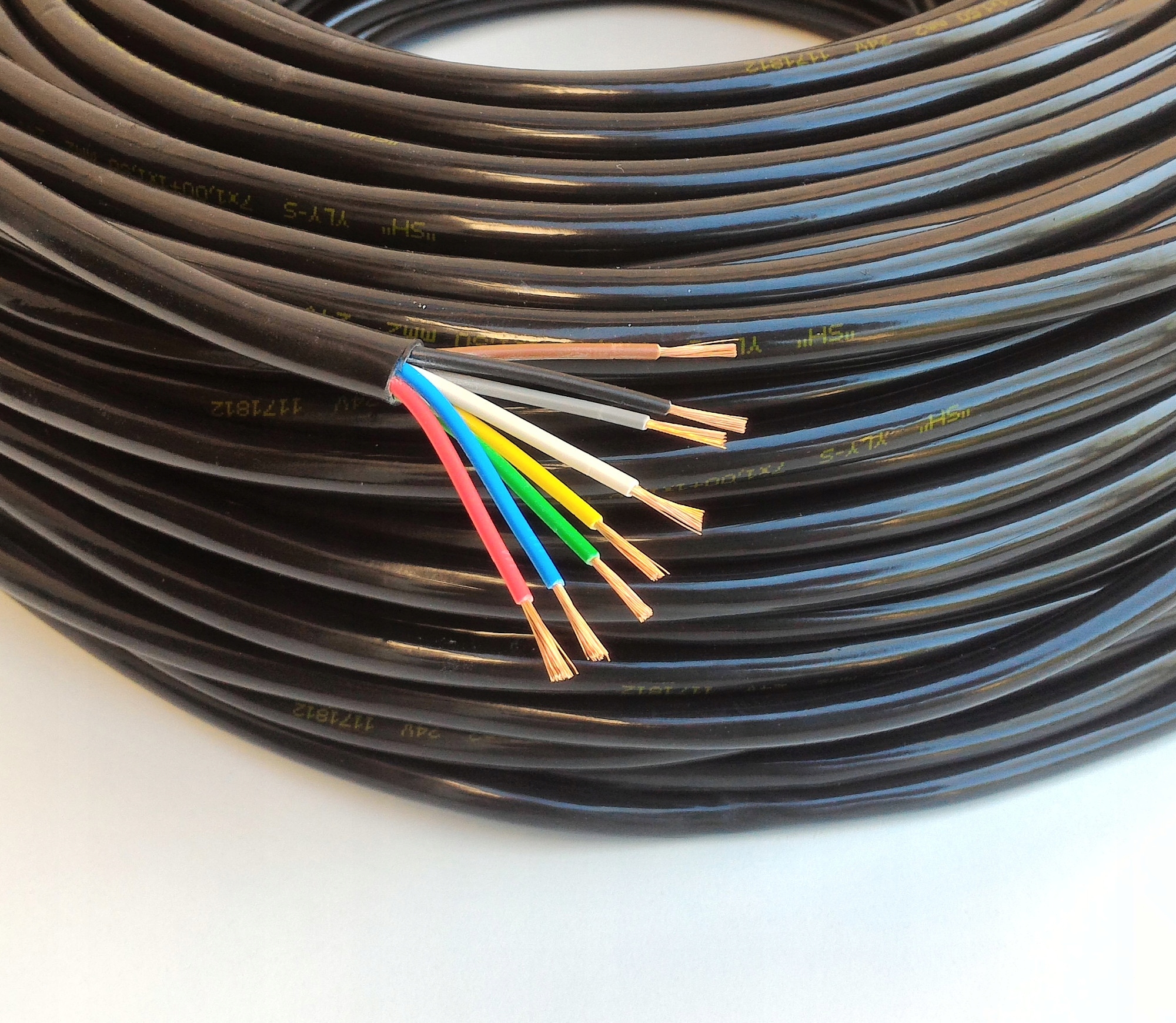

Кабель гибкий многожильный – изделия, где проводником тока выступают несколько жил, переплетённых между собой. (см рис.)К одножильным относятся изделия, в которых ток протекает по монолитному проводнику. Толщина их сечения прямо пропорциональна силе тока, на которую он рассчитан.(см.рис.)
У каждого типа проводника есть свои преимущества и недостатки:
Кабель гибкий многожильный | Кабель с монолитным проводником | ||
---|---|---|---|
Преимущества | Недостатки | Недостатки | |
Высокая эластичность | Высокая стоимость | Низкая стоимость | Плохая работа на изгиб |
Высокая гибкость | Плохая работа в ВЧ сетях | Работа в ВЧ сетях | Наличие скин-эффекта |
Малые токопотери | Простота монтажа | ||
Качественная коммутация | Простота соединения | ||
Надежность | Высокая жёсткость |
Подберем гибкий многожильный кабель для Ваших задач! |
Отправить заявку |
Классификация по ГОСТ 22483-2012 предусматривает разделение жил на шесть классов гибкости. К 1-му классу относится проводная продукция, которую нежелательно подвергать изгибам, скручиваниям и прочим механическим воздействиям. 6-ой класс – изделия высокой степени эластичности и гибкости, которые может использоваться в местах, где предусмотрены массовые загибы кабеля.
Гибкие многожильные кабели – обзор марок
Многопроволочный ВВГ относится категории силовых гибких медных многожильных кабелей в пвх изоляции. Кабель отлично подходит для стационарной электропроводки внутри жилых и нежилых помещений с различным классом взрывоопасности и уровнем влажности. Благодаря многопроволочным жилам ВВГ более гибкий, поэтому его намного удобнее прокладывать в местах, где есть повороты и загибы.
Кабель контрольный гибкий многожильный КГВВ предназначен для использования в цепях управления и силовых цепях. Скрученные жилы формируют сердечник. Модели с сечение жил до 10 мм2 относятся к 4 или 5 классу гибкости по ГОСТ. Изделия, в которых номинальное сечение жилы составляет 16 мм2 и выше, — к 3-5 классу. Число циклов на изгиб у кабельной продукции марки КГВВ – не более 100 раз, что подразумевает использование в местах, где требуется повышенная гибкость проводника.
Кабель медный многожильный в резиновой изоляции особой гибкости КОГ оптимален для подключения полуавтоматических и автоматических сварочных установок. Может быть проложен как в закрытых или полузакрытых помещениях, где наблюдается высокая влажность, так и на открытом пространстве. Кабель не подвержен влиянию прямых солнечных лучей. Класс проволок, из которых состоит жила – пятый. При сечении проводников от 16 до 35 мм2 выдерживает до 10000 циклов на изгиб радиусом 55 мм, при сечении от 50 до 150 мм2 – 12000 циклов.
Нужна консультация по многожильному гибкому кабелю? |
Получить консультацию |
Бронированный силовой многожильный кабель ВРБ – оптимальный вариант для использования в земляных траншеях. Устойчивый к химическому воздействию состава почвы, он также сохранит работоспособность и при возникновении короткого замыкания в сети. Кабель ВРБ нельзя подвергать механическим растяжениям ввиду наличия брони из оцинкованных или стальных лент. Токопроводящая жила имеет второй класс гибкости. Несмотря на низкий показатель гибкости, этот бронированный силовой кабель в резиновой изоляции с многожильными проводниками облегчает стационарную прокладку с многократными поворотами.
Кабель гибкий медный многожильный в резиновой изоляции КГ универсален и подходит как для использования со сварочными установками, так и для прокладки внутри и снаружи помещений. Возможна эксплуатация кабеля и с подвижными электроустановками. Пятый класс гибкости жил позволяет применять кабель в местах, где необходимы частые изгибы и завороты. Существуют модификации для холодного и влажного климата (индекс -хл и -т соответственно).
Кабель управления гибкий многожильный КУПВ и кабель гибкий экранированный многожильный КУПЭВ используются для передачи маломощных сигналов управления. Кабель может содержать от 7 до 52 жил, сечением 0,35 или 0,5 мм2, которые относятся к 4 и 5 классам гибкости. Проводник выдерживает до 100 циклов перегибов и до 50 циклов при осевом скручивании. Изделие имеет модификации с панцирной оплёткой из луженой, оцинкованной или нержавеющей проволоки (индексы -Пм, -П и -Пн соответственно).
Кабель сигнальный гибкий многожильный КпсВВГ предназначен для систем пожарной сигнализации. Медные жили состоят из проволок и относятся к 4-му классу гибкости. Кабель соответствует классу пожарной безопасности О1.8.2.5.4, что допускает прокладывать эту марку в помещениях только одиночным способом. Групповой монтаж КПсВВГ разрешен только на улице или в помещениях производственного назначения. КпсВВГ производится сечением 0,12 и 0,2 мм.
Кабель монтажный гибкий многожильный МКШнг предназначен для межприборных и внутриприборных соединений. В конструкции медно-луженые многопроволочные жилы 3-4 класса гибкости.
Силовой многожильный кабель SiHF рассчитан на работу в условиях повышенных температур. Силиконовая изоляция сохраняет защитные свойства при температуре до 220оС. Она устойчива также к воздействию окисляющих веществ, спиртов, масел, щелочных растворов. Класс гибкости проводников – пятый. Изоляция изделия не содержит галогенов, поэтому SiHF-кабели – оптимальные вариант для использования
Гибкие контрольные кабели — Сивакс
Описание раздела
Класс гибких контрольных кабелей имеет очень широкий спектр применения: электромонтажные работы, системы автоматизации и транспортировки, автоматизированные системы управления на производствах различных уровней, альтернативная энергетика и системы безопасности. Для всех этих сфер HELUKABEL производит медный многожильный кабель управленияАлфавитный указатель
Подробнее (варианты) →
JZ-500контрольный кабель с маслостойкой оболочкой, 5 класс гибкости, ПВХ оболочка, 500 В, 2-100 жил, сечение — 0,5-185 мм?. |
JZ-500 HMHконтрольный кабель с безгалогеновой оболочкой, 5 класс гибкости, полимерная оболочка, 500 В, 2-65 жил, сечение — 0,5-120 мм?. |
JZ-500 Blackконтрольный кабель с оболочкой устойчивой к УФ, 5 класс гибкости, ПВХ оболочка, маслостойкая, 500 В, 2-100 жил, сечение — 0,5-185 мм?. |
MEGAFLEX 500безгалогеновый кабель управления с повышенной гибкостью и оболочкой стойкой к маслам, резким изменениям температур, УФ и др. , 5 класс гибкости, полимерная оболочка, 500 В, 2-65 жил, сечение — 0,5-150 мм?. |
JZ-500 Orangeконтрольный кабель с изоляцией жил и оболочкой оранжевого цвета, 5 класс гибкости, ПВХ оболочка, маслостойкая, 500 В, 2-5 жил, сечение — 2,5-2,5 мм?. |
JZ-600 HMHбезгалогеновый кабель управления с оболочкой черного цвета, 5 класс гибкости, полимерная оболочка, 0,6/1 кВ, 2-25 жил, сечение — 0,5-120 мм?. |
H05VV5-Fкабель управления с маслостойкой оболочкой, 5 класс гибкости, ПВХ оболочка, 500 В, 2-65 жил, сечение — 0,5-2,5 мм?. |
JB-750 HMHбезгалогеновый контрольный кабель, 5 класс гибкости, полимерная оболочка, 750 В, 3-5 жил, сечение — 1,5-120 мм?. |
(H)05VV5-Fкабель управления с маслостойкой оболочкой, 5 класс гибкости, ПВХ оболочка, маслостойкая, 500 В, 2-7 жил, сечение — 4-50 мм?. |
JZ-500 HMH-Cэкранированный контрольный кабель с безгалогеновой оболочкой, 5 класс гибкости, полимерная оболочка, экран медный луженый, 500 В, 2-25 жил, сечение — 0,5-185 мм?. |
JZ-750контрольный кабель с маслостойкой оболочкой, 5 класс гибкости, ПВХ оболочка, 750 В, 2-61 жил, сечение — 0,5-2,5 мм?. |
MEGAFLEX 500-Cэкранированный безгалогеновый кабель управления с повышенной гибкостью и оболочкой стойкой к маслам, резким изменениям температур, УФ и др. , 5 класс гибкости, медный экран, полимерная оболочка, 500 В, 2-25 жил, сечение — 0,5-150 мм?. |
JZ-600контрольный кабель с оболочкой устойчивой к маслам и УФ, 5 класс гибкости, ПВХ оболочка, 0.6/1 кВ, 2-100 жил, сечение — 0,5-185 мм?. |
JZ-600 HMH-Cэкранированный кабель управления с безгалогеновой оболочкой устойчивой к маслам и УФ, 5 класс гибкости, полимерная оболочка, экран медный луженый, 0,6/1 кВ, 2-25 жил, сечение — 0,5-120 мм?. |
H03VV-Fгибкий медный кабель для подключения бытовых приборов, 5 класс гибкости, ПВХ оболочка, 300 В, 2-7 жил, сечение — 0,5-0,75 мм?. |
H05VV-Fгибкий медный кабель для подключения бытовых приборов, 5 класс гибкости, ПВХ оболочка, 300/500 В, 2-7 жил, сечение — 0,75-6,0 мм?. |
JB-750 HMH-Cэкранированный кабель управления с безгалогеновой оболочкой устойчивой к маслам и УФ, 5 класс гибкости, медный экран, полимерная оболочка, 750 В, 3-5 жил, сечение — 1,5-120 мм?. |
JB-500контрольный кабель с маслостойкой оболочкой, 5 класс гибкости, ПВХ оболочка, 500 В, 2-30 жил, сечение — 0,5-2,5 мм?. |
JB-750контрольный кабель с маслостойкой оболочкой, 5 класс гибкости, ПВХ оболочка, 750 В, 2-7 жил, сечение — 2,5-185 мм?. |
JB-750 Yellowконтрольный кабель с маслостойкой оболочкой желтого цвета, 5 класс гибкости, ПВХ оболочка, 450/750 В, 3-5 жил, сечение — 1,5-2,5 мм?. |
JZ-500-C Blackэкранированный контрольный кабель с оболочкой устойчивой к маслам и УФ, 5 класс гибкости, медный экран, ПВХ оболочка, 300/500 В, 2-25 жил, сечение — 0,5-35 мм?. |
F-CY-OZ (LiY-CY)экранированный кабель управления с маслостойкой оболочкой, 5 класс гибкости, экран медный луженый, ПВХ оболочка, 500 В, 1-100 жил, сечение — 0,5-10 мм?. |
F-CY-JZэкранированный кабель управления с маслостойкой оболочкой, с ж/з жилой, 5 класс гибкости, экран медный луженый, ПВХ оболочка, 500 В, 2-100 жил, сечение — 0,5-50 мм?. |
H05VVC4V5-Kсоединительный экранированный кабель для подвижного применения с оболочкой стойкой к маслам и различным химическим веществам, 5 класс гибкости, экран медный луженый, ПВХ оболочка, 500 В, 2-65 жил, сечение — 0,5-2,5 мм?. |
(H)05VVC4V5-Kсоединительный экранированный кабель для подвижного применения с оболочкой стойкой к маслам и различным химическим веществам, 5 класс гибкости, экран медный луженый, ПВХ оболочка, 500 В, 2-12 жил, сечение — 4-50 мм?. |
Y-CY-JZэкранированный кабель управления для подвижного использования в станках, приборах и т. п., 5 класс гибкости, экран медный луженый, ПВХ оболочка прозрачная, маслостойкая, 500 В или 750 В, 2-100 жил, сечение — 0,5-150 мм?. |
SY-JZконтрольный экранированный кабель для подвижного применения с защитой от механических повреждений, 5 класс гибкости, экран оцинкованный стальной, ПВХ оболочка прозрачная, маслостойкая, 500 В, 2-100 жил, сечение — 0,5-150 мм?. |
JZ-600-Y-CYэкранированный контрольный кабель с оболочкой устойчивой к маслам и УФ, 5 класс гибкости, ПВХ оболочка, экран медный луженый, 0,6/1 кВ, 2-25 жил, сечение — 0,5-185 мм?. |
Y-CY-JBэкранированный кабель управления для подвижного использования в станках, приборах и т.п., 5 класс гибкости, экран медный луженый, ПВХ оболочка прозрачная, маслостойкая, 500 В или 750 В, 2-5 жил, сечение — 0,5-185 мм?. |
SY-JBконтрольный экранированный кабель для подвижного применения с защитой от механических повреждений, 5 класс гибкости, экран оцинкованный стальной, ПВХ оболочка прозрачная, маслостойкая, 500 В, 2-12 жил, сечение — 0,5-150 мм?. |
OZ-BLкабель управления для искробезопасных установок с маслостойкой оболочкой голубого цвета, 5 класс гибкости, ПВХ оболочка, 500 В, 2-41 жил, сечение — 0,75-2,5 мм?. |
OZ-BL-CYэкранированный кабель управления для искробезопасных установок с маслостойкой оболочкой голубого цвета, 5 класс гибкости, ПВХ оболочка, медный экран, сепаратор из фольги, 500 В, 2-41 жил, сечение — 0,75-2,5 мм?. |
OB-BL-PAAR-CYэкранированный кабель с попарно свитыми жилами для искробезопасных установок с маслостойкой оболочкой голубого цвета, 5 класс гибкости, ПВХ оболочка, медный экран, сепаратор из фольги, 900 В, 2-25 пар, сечение — 0,5 и 0,75 мм?. |
JZ-500 PURконтрольный кабель высокой стойкостью к истираниям и разрывам, 5 класс гибкости, полиуретановая оболочка, 500 В, 2-50 жил, сечение — 0,5-16 мм?. |
PUR?-JZвысокопрочный кабель управления со стойкостью к УФ, кислотам, озону, гидролизу и микробам, 5 класс гибкости, полиуретановая оболочка, 500 В, 2-50 жил, сечение — 0,5-95 мм?. |
PUR-ORANGEкабель управления с высокой механической и химической устойчивостью оранжевого цвета, 5 класс гибкости, ПВХ/ПУ оболочка, 500 В, 2-7 жил, сечение — 0,75-35 мм?. |
PUR-YELLOWкабель управления с исключительной стойкостью к маслам и истиранию, желтого цвета, 5 класс гибкости, ПВХ/ПУ оболочка, 500 В, 2-7 жил, сечение — 0,75-35 мм?. |
H05 BQ-Fкабель для силовой электропроводки с полиуретановой оболочкой, 5 класс гибкости, ПУ оболочка, 500 В, 2-5 жил, сечение — 0,75-1,0 мм?. |
H07 BQ-Fкабель для силовой электропроводки с полиуретановой оболочкой, 5 класс гибкости, ПУ оболочка, 750 В, 2-12 жил, сечение — 1,5-240 мм?. |
UNIPURполиуретановый кабель для ручного инструмента, 5 класс гибкости, ТПЕ/ПУ оболочка, 500 или 750 В, 2-41 жил, сечение — 0,5-16 мм?. |
PUR-750безгалогеновый кабель управления для экстремальных условий применения, 5 класс гибкости, ПУ оболочка, 500 и 750 В, 2-25 жил, сечение — 0,75-120 мм?. |
JZ-500-FC PURэкранированный полиуретановый кабель, устойчивый к УФ-излучению, кислороду и озону,гидролизу и микробам, 5 класс гибкости, медный экран, ПУ оболочка, 500 В, 2-42 жил, сечение — 0,5-16 мм?. |
F-C-PUR?-JZэкранированный полиуретановый кабель, устойчивый к УФ-излучению, кислороду и озону,гидролизу и микробам, 5 класс гибкости, экран медный луженый, ПУ оболочка, 500 В, 2-50 жил, сечение — 0,5-6 мм?. |
Y?-C-PUR?-JZпрочный экранированный кабель с высокой устойчивостью к истиранию, 5 класс гибкости, экран медный луженый, полиуретановая оболочка, 500 В или 750 В, 2-50 жил, сечение — 0,5-120 мм?. |
UNIPUR-CPэкранированный полиуретановый кабель для ручного инструмента, 5 класс гибкости, медный экран, ТПЕ/ПУ оболочка, 500 или 750 В, 2-41 жил, сечение — 0,5-16 мм?. |
PUR-C-PURбезгалогеновый экранированный кабель управления для экстремальных условий применения, 5 класс гибкости, ПУ оболочка, 500 и 750 В, 2-25 жил, сечение — 0,75-120 мм?. |
Укажите количество
Кабель контрольный | Electronics-MSK
Описание
К контрольным кабелям относят изделия, предназначенные для организации несъемного соединения с различными электроприборами, устройствами и распределительными системами. Кабели такого типа обычно имеют алюминиевые или медные жилы, отделанные пластиковой изоляцией. Требования к контрольным кабелям содержатся в ГОСТ 1508-78. Медные контрольные кабели обычно имеют специальную броню, защищающую от ржавчины, деформаций.
Контрольные кабели КВВГ могут иметь разную жильность – начиная от 2 и заканчивая 61, что позволяет подключать различные устройства и системы. В продаже можно встретить контрольные кабели разных марок.
Популярные марки контрольных кабелей
КВВГЭнг. Контрольные кабели КВВГЭнг состоят из медных жил, которые уложены в ПВХ-изоляцию, а также специальную оболочку из пластиката, надежно защищающую от горения. В качестве экрана используется обмотка из фольги на базе меди или алюминия. Перекрытие, применяемое в обмотке, позволяет гарантировать сплошное покрытие кабеля даже в случае с его изгибом.
КВВГЭнг-LS. Кабель контрольный КВВГЭнг-LS имеет такое же строение, что и КВВГЭнг. При этом данный тип кабелей отличается пониженным образованием дыма, что подходит для прокладки в условиях высокого риска пожаров.
КВВГнг-FRLS. Кабель контрольный КВВГнг-FRLS – это медный кабель с термическим барьером из двух лент со слюдой. Такой кабель лишен дополнительного экранирования, однако отличается негорючестью и пониженным образованием дыма.
КВВГЭнг-ХЛ. Кабель с такой маркировкой обладает специальной оболочкой, выполненной из холодостойкого ПВХ пластиката. Эксплуатация кабеля возможна при очень низких температурах (от -60 и выше).
Экранированный контрольный кабель позволяет провести сигнализацию, системы управления, защиты и т.д.
Гибкий многожильный контрольный кабель может использоваться в течение 15-25 лет. Его прокладка возможна в разных средах и климатах. Он применяется с целью передачи сигналов управления, а также для подключения электротехники. Допустимая влажность воздуха — не более 98%.
Бронированный контрольный кабель устойчив к температурным колебаниям, может использоваться в районах с самым разным климатом.
HELUKABEL: специальные термостойкие кабели для металлургии
В металлургической промышленности в условиях экстремальной механической нагрузки при повышенных температурах на производстве предъявляются самые высокие требования к рабочему оборудованию и их комплектующим. Надежная работа кабеля играет при этом первостепенную роль. Контрольный кабель используется для управления специализированным оборудованием путем передачи сигналов на различных частотах.
При выборе оптимальной марки кабеля следует принимать во внимание такие параметры, как класс гибкости, маслостойкость внешней оболочки, минимальный радиус изгиба, стойкость к вредным веществам, порезам и пр. В металлургии особое внимание уделяется диапазону рабочих температур, ведь в зависимости от условий производства и типа выпускаемой продукции максимальная температура может достигать несколько сот градусов по Цельсию. При работе оборудования в условиях сильных электромагнитных помех технические специалисты ООО «ХЕЛУКАБЕЛЬ РУССИА» рекомендуют применять кабели с дополнительной медной оплеткой в качестве экрана. Такое экранирование позволяет увеличить защиту кабеля от внешних воздействий, а также внешнюю среду от помех, создаваемых внутри кабелей.
Термостойкий кабель SiHF-C-Si с оплеткой из луженой медной проволоки
С целью оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана. Для обеспечения максимальной защиты от электромагнитных помех HELUKABEL GmbH гарантирует в своих кабелях плотность экранирования в размере 85%, что будет обеспечивать максимальную электромагнитную совместимость. Во многих импортных кабелях этот показатель не превышает 70%. Немецкий производитель кабельной продукции HELUKABEL GmbH выпускает кабельную продукцию по международным стандартам, а также предлагает специальные разработки для всех отраслей промышленности с особыми параметрами кабеля. Одна из таких уникальных разработок – термостойкий кабель HELUFLON®-FEP-6Y. Благодаря специальной огнестойкой оболочке HELUFLON®-FEP (тетрафторэтилен-перфторпропилен-сополимер (6Y)), кабель устойчив к кислотам, щелочам, растворителям, маслу и бензину.
Термостойкий кабель HELUFLON®-FEP-6Y
При подборе термостойкого кабеля HELUKABEL предлагаем Вам ознакомиться с техническими характеристиками нескольких наиболее популярных марок.
При подборе термостойкого кабеля HELUKABEL предлагаем Вам ознакомиться с техническими характеристиками нескольких наиболее популярных марок.
Таблица 1. Сравнение характеристик термостойких кабелей HELUKABELНаименование | Диапазон температур (при стационарной прокладке) | Номинальное напряжение | Класс гибкости | Материал оболочки |
HELUTHERM 145 MULTI | от -55° С до +145° С | 300/500 В – до 1 мм² | IEC 60228 класс 5 | Сшитый полиолефин-сополимер |
SiHF | от -60° С до +180° С (кратковременно до 220° С) | 300/500 В | IEC 60228 класс 5 | Силикон |
HELUFLON®-FEP-6Y | от -100° С до +205° С (кратковременно до 230° С) | 600/1000 В | IEC 60228 класс 5 | перфторпропилен-сополимер (6Y) |
Термостойкий кабель HELUTHERM-145-MULTI
1) Кабели HELUTHERM 145 MULTI используется для подключения осветительных приборов, нагревательных устройств, электрических машин (класса нагревостойкости В), переключателей и распределителей. Применяются для наружных работ т.к. являются всепогодными, устойчивыми к перепадам температур, влажности, озону и УФ-излучению.
2) Кабели SiHF с силиконовой оболочкой применяются в тех областях, где изоляция кабеля подвергается сильным перепадам температур. Данные кабели можно использовать как при высоких, так и при низких температурах до -60°C. Особенно подходят для применения на электростанциях, металлургических, сталепрокатных заводах, в сталелитейном производстве, авиационной промышленности, кораблестроении, а также на предприятиях по производству керамики, на стекольных и цементных заводах.
3) Кабели HELUFLON®-FEP-6Y применяются в измерительных приборах и при монтаже распределительных шкафов с высоким теплообразованием, а также на кирпичных заводах и в химической промышленности благодаря абсолютной огнестойкости, стойкости к кислотам, щелочам, растворителям, маслу и бензину.
Все представленные выше типы термостойких кабелей HELUKABEL обладают высоким классом гибкости – 5 классом.
Компания ООО «ХЕЛУКАБЕЛЬ РУССИА» — российское представительство немецкого кабельного завода HELUKABEL® GmbH предлагает большой ассортимент специальных контрольных кабелей, а также кабельных аксессуаров (вводы, наконечники, защитные гофры, маркировка, инструмент и т.д.) из наличия в Германии и со склада в Санкт-Петербурге.
С оригиналом статьи можно ознакомиться в журнале «МЕТАЛЛУРГ», №9, 2014 г.
Кабель экранированный и контрольный. Товары и услуги компании «ТОО СпецЭлектроМаркет»
Контрольный кабель: виды и характеристикиКабель контрольный гибкий многожильный (КВБбШвнг) занимает переходное положение между силовыми проводами и проводами связи. В отличие от последних контрольный кабель выдерживает и токовую нагрузку.
К вашему вниманию кабеля таких типов:
- Проводник: электролитическая медь класса 5, согласно стандарту EN 60228.
- Тип сердечника: монолитный или многопроволочный, круглой или секторной формы.
- Число жил: 1–52.
- Сечение провода: 0,75–240 мм².
- Изоляция: не поддерживающий горение ПВХ.
- Внешний диаметр: 12,2–34,6 мм.
- Ориентировочный срок службы: 15–30 лет.
Гибкий кабель многожильный сигнальный отличается устойчивостью к токовой нагрузке и может выдержать постоянное напряжение, равное 1000 В; переменное — 660 В.
Допускается наружная прокладка и монтаж в туннелях. При этом стоит учесть: минимальный промежуток при совместной укладке сигнального провода рядом с силовым должен составлять 0,25 м.
Другие технические характеристики:
- диапазон рабочих температур: от -50 до +50 ºС;
- максимально допустимая температура нагрева жил при длительной эксплуатации: +70°С;
- огнеустойчивость: не поддерживает горение (IEC 60332-1) при одиночной укладке проводки;
- водостойкость: AD6;
- ударопрочность: AG2.
Таким образом, контрольные кабели медные КВБбШв, КВБбШвнг(А), КВБбШвнг(А)LS, хоть и предполагают более высокую цену, но обладают рядом достоинств перед другими электротехническими изделиями.
Характеристики их внешней оболочки обеспечивают проводам максимальную универсальность и высокий уровень защиты линий в любых типах окружающей среды. Изделия предназначены для сложных схем стационарного подключения, в том числе, мощных двигателей, частотных преобразователей и распределительных систем освещения.
Экранированный H07VVH6-F специально разработан для подключения кранов, подъёмного оборудования, обслуживания стеллажей. Изделие отличается высокой надёжностью и длительным сроком эксплуатации.
Экранированный кабель
Для производства экранированного кабеля применяется специальный экран, благодаря которому электромагнитное поле самого изделия не распространяется за его пределы. Кроме того, экран обеспечивает качественную защиту кабеля от аналогичных воздействий извне.Преимущество силового экранированного кабеля – в обеспечении более стабильного функционирования электротехники и радиоэлектроники за счет снижения электромагнитного влияния. Экранированный кабель изготавливается с применением ленты, фольги из немагнитного металла, а также бумаги, проводящей электричество.
Медный экранированный кабель – наиболее востребованный тип данной продукции. Его популярность объясняется физическими свойствами медных жил (используют одно- и и многожильный экранированный кабель): они хорошо проводят электричество и обладают низким сопротивлением. Это достаточно универсальный гибкий кабель для использования в различных условиях.
Также огромным спросом пользуется огнестойкий экранированный кабель. Он может долгое время противостоять огню, полностью сохраняя функциональность. Эти свойства позволяют использовать его для создания сигнализации, систем оповещения, связи.
Каждый тип кабеля имеет собственную маркировку. В частности, в маркировке КВВГЭнг:
К обозначает наличие контрольного кабеля;
Э – изделие экранировано;
нг – негорючесть;
ВВГ – использование ПВХ-материала для оболочки и изоляции.
Показатели работы экранированного кабеля
Данные изделия работают:
экранированный контрольный кабель – при номинальном напряжении 660 В/100 Гц, силовой – при 660 В/1000 Гц;
при температурах от -50 до +50 °C;
более 25 лет, если прокладывать их в кабель-каналах с защитой.
Монтировать такие изделия можно при 15 градусах мороза, при этом подогрев не нужен.
Преимущества экранированного кабеля
Кабели с экраном:
защищают от взаимных наводок при использовании устройств с несколькими блоками;
защищают сам кабель от электромагнитных воздействий извне;
защищают электроприборы от электромагнитного поля кабеля.
Где применяются?
Посредством силовых кабелей различные электроустройства присоединяют к внешним сетям.
С помощью контрольных кабелей обслуживают устройства (оборудование, компьютеры) в области IT-технологий (офисы, связь, наблюдение).
Классификация экранированного кабеля
Экранированные изделия классифицируют следующим образом.
В силовых (ВВГЭ) для экранирования используют сшитый полиэтилен с электропроводящими свойствами. Эти изделия обслуживают оборудование и сети, рассчитанные на 6–110 кВ. Кабели на 0,66 В/1 кВ экранируют лентами или проволоками из меди, оплетая или обвивая жилу. Для улучшения экранирующих качеств между экраном из меди и изоляцией накладывают электропроводящую синтетическую ленту, бумагу.
В контрольных (КВВГЭ) экранирование проводят медной проволокой. В изделиях типа КВВГЭнг – фольгой, лентами из меди или алюминия. В кабелях FR – посредством алюмополимерных лент. С помощью таких кабелей электроприборы подсоединяют к установкам распределения электроэнергии.
Где купить экранированный кабель?
Завод «Энергокабель» производит и предлагает оптовым и розничным покупателям много- и одножильный экранированный кабель, изготовленный в соответствии с ГОСТами и имеющий сертификаты качества EAC.
Ознакомьтесь с каталогом завода и выберите необходимые изделия. Узнайте подробную информацию и оформите заказ непосредственно на сайте, воспользовавшись формой обратной связи. Закажите обратный звонок или позвоните нам: 8 800 775-74-11, +7 495 221-89-93.
